正圆锥面的等高线特点及应用
【摘要】：如图9—15所求，正圆锥面的等高线都是同心圆，当高差相等时，等高线间的水平距离相等。圆锥面示坡线的方向应指向锥顶。图9—15正圆锥面的标高投影图在土石方工程中，常在两坡面的转角处采用坡度相同的锥面过渡，如图9—16所示。图9—16转角处锥面过渡示意图例9—5在土坝与河岸的连接处，用圆锥面护坡，河底标高为118.00m，土坝、河岸、圆锥台顶面标高及各坡面坡度如图9—17a所示，试完成它们的标高投影图。

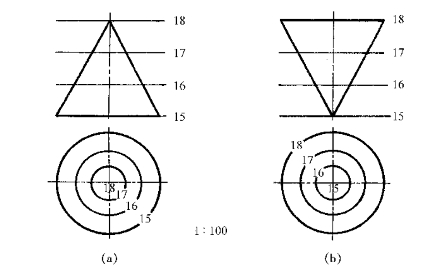

如图9—15所求，正圆锥面的等高线都是同心圆，当高差相等时，等高线间的水平距离相等。当锥面正立时，等高线越靠近圆心，其标高数字越大；当锥面倒立时，等高线越靠近圆心，其标高数字越小。圆锥面示坡线的方向应指向锥顶。
图9—15 正圆锥面的标高投影图

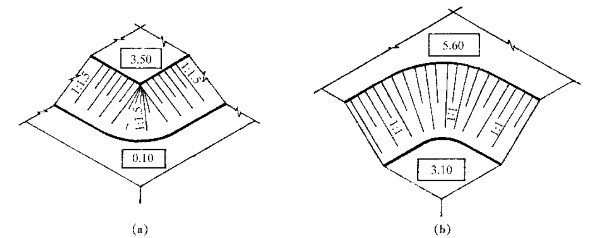

在土石方工程中，常在两坡面的转角处采用坡度相同的锥面过渡，如图9—16所示。
图9—16 转角处锥面过渡示意图
例9—5 在土坝与河岸的连接处，用圆锥面护坡，河底标高为118.00m，土坝、河岸、圆锥台顶面标高及各坡面坡度如图9—17a所示，试完成它们的标高投影图。
分析：圆锥面坡脚线为圆弧，两条坡面交线分别为曲线段（椭圆和双曲线），如图9—17b所示。作图步骤如下：
（1）作坡脚线。土坝、河岸、锥面护坡各坡面的水平距离分别为L1＝（128—118）×2m＝20m，L2＝（128—118）×1m＝10m，L3＝（128—118）×1.5m＝15m。根据各坡面的水平距离，即可作出坡脚线。应注意，圆锥面的坡脚线是圆锥台顶圆的同心圆，其半径为锥台顶圆半径（R1）与其水平距离（L3）之和，即R＝R1＋L3，如图9—17c所示。
（2）作坡面交线。各坡面相同高程等高线的交点即坡面交线上的点，依次光滑连接各点，即得交线，如图9—17d所示。
图9—17 求土坝、河岸、护坡的标高投影图
