地貌符号、等高线图与地面坡度的关系
【摘要】：如图6-3所示，地面坡度较缓的AB段，其等高线平距较大，等高线显得稀疏；地面坡度较陡的CD段，其等高线平距较小，等高线十分密集。图6-2 等高线图6-3 等高线平距与地面坡度的关系
地貌的表示方法很多，大比例尺地形图中常用等高线表示地貌。用等高线表示地貌不仅能表示出地面的高低起伏状态，且可根据它求得地面的坡度和高程等。
1.等高线的概念

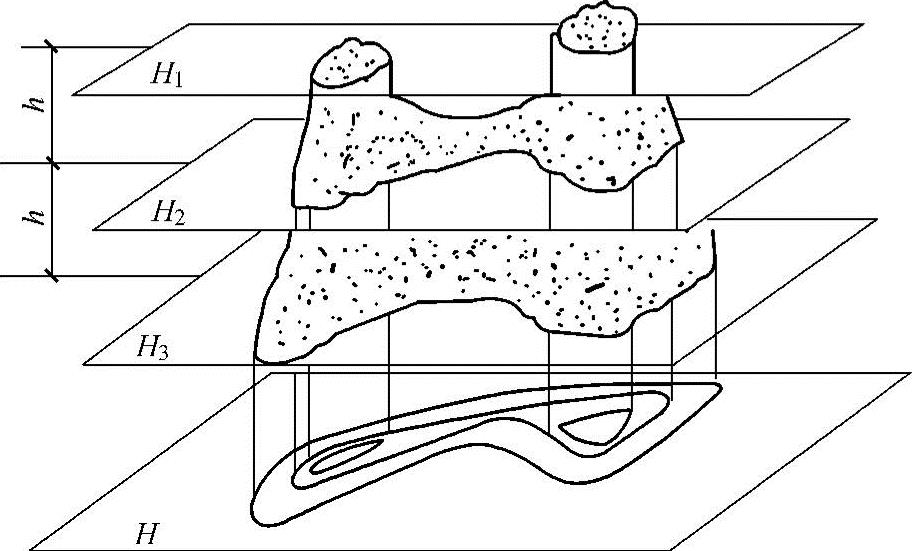

地面上高程相同的相邻各点连成的闭合曲线，称为等高线。如雨后地面上静止的积水面与地面的交线就是一条等高线。如图6-2所示，设想有一小山被若干个高程为H1、H2和H3的静止水面所截，并且相邻水面之间的高差相同，每个水面与小山表面的交线就是与该水面高程相同的等高线。将这些等高线沿铅垂方向投影到水平面H上，并用规定的比例尺缩绘在图样上，这就将小山用等高线表示在地形图上了。
2.等高距和等高线平距
相邻等高线之间的高差称为等高距，也称为等高线间隔，用h表示，如图6-2所示；相邻等高线之间的水平距离称为等高线平距，用d表示；h与d的比值就是地面坡度i，即
式中 M——比例尺分母。(https://www.chuimin.cn)

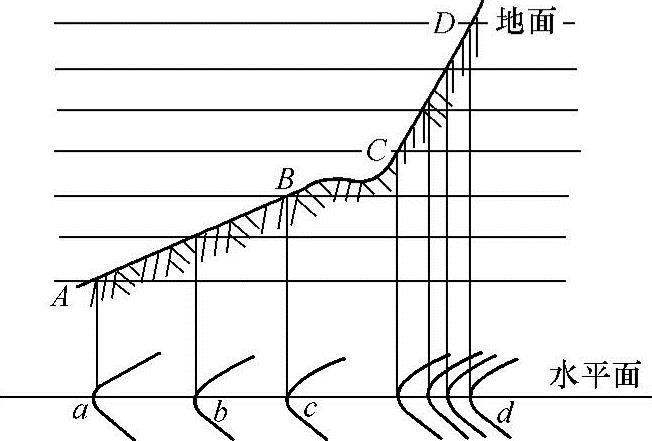

由于在同一幅地形图上等高距h是相同的，所以，地面坡度i与等高线平距d成反比。如图6-3所示，地面坡度较缓的AB段，其等高线平距较大，等高线显得稀疏；地面坡度较陡的CD段，其等高线平距较小，等高线十分密集。因此，可根据等高线的疏密判断地面坡度的缓与陡，即在同一幅地形图上，等高线平距d越大，坡度i越小；等高线平距d越小，坡度i越大，如果等高线平距相等，则坡度相同。
图6-2 等高线
图6-3 等高线平距与地面坡度的关系
