AutoCAD如何配置和管理打印机，添加和编辑打印样式
【摘要】：本任务将详细介绍如何为AutoCAD配置一台打印机，打印样式的概念及如何添加、编辑打印样式，如何为图形对象指定打印样式等。图7-1启动打印机管理器二、配置打印输出设备在“Plotters”窗口中，可根据具体的情况进行输出设备的配置，具体的步骤如下。②“网络打印机服务器”：表示出图设备为网络打印机。设置完毕后，单击“完成”按钮，即可结束本次打印机驱动程序的安装。
AutoCAD提供了一体化的图形打印输出功能，能够帮助我们定制图形的打印样式，并非常直观方便地打印输出图形。本任务将详细介绍如何为AutoCAD配置一台打印机，打印样式的概念及如何添加、编辑打印样式，如何为图形对象（如上述已绘制的某住宅楼建筑施工图）指定打印样式等。
在打印输出图形文件之前，需要根据打印使用的打印机型号，在AutoCAD中配置打印机。AutoCAD提供了许多常用的打印机驱动程序，配置打印机需要用到“打印机管理器”。
一、启动“打印机管理器”
可通过下述两种方法启动“打印机管理器”。
（1）选择“文件（F）”→“打印机管理器（M）…”命令。
（2）在命令行的“命令：”后输入“PLOTTER MANAGER”，再按回车键。启动打印机管理器后，弹出“Plotters”窗口，如图7-1所示。
图7-1 启动打印机管理器
二、配置打印输出设备
在“Plotters”窗口中，可根据具体的情况进行输出设备的配置，具体的步骤如下。

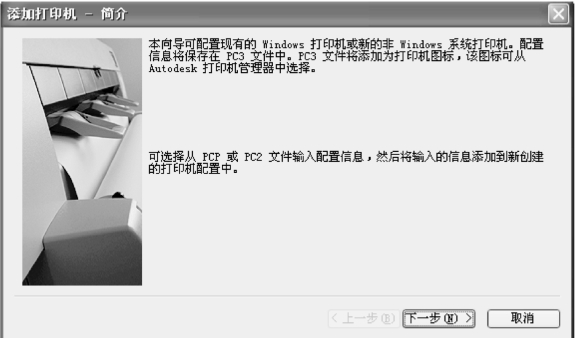

（1）在“Plotters”窗口的列表中双击“添加绘图仪向导”选项，弹出“添加打印机-简介”对话框，如图7-2所示。
图7-2 添加打印机（一）
（2）单击“下一步（N）”按钮，进入“添加打印机-开始”对话框，如图7-3所示。在该对话框的右半部分，有3个单选框，其具体功能分别如下。
图7-3 添加打印机（二）
①“我的电脑（M）”：表示出图设备为打印机，并且直接连接于当前计算机上。
②“网络打印机服务器（E）”：表示出图设备为网络打印机。
③“系统打印机（S）”：表示使用Windows系统打印机。

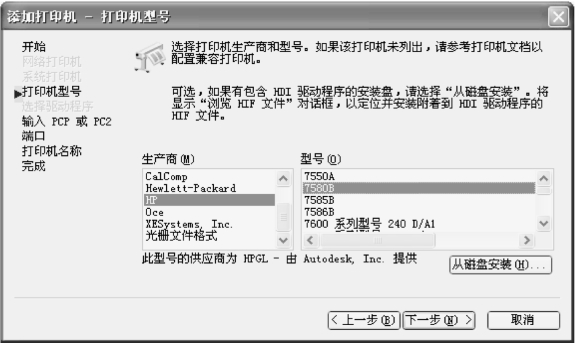

（3）下面以HP7580打印机为例进行介绍。选中“我的电脑”单选框，单击“下一步（N）”按钮，弹出“添加打印机-打印机型号”对话框，在该对话框中的“生产商（M）”列表框中选择“HP”选项，在“型号（O）”列表框中选择“7580B”选项，表示将添加HP7580打印机，如图7-4所示。
图7-4 添加打印机（三）
（4）单击“下一步（N）”按钮，弹出“添加打印机-输入PCP或PC2”对话框，如图7-5所示，表示将从旧版本的AutoCAD打印配置文件中输入打印机配置信息。安装打印机时如没有所要添加的型号，可单击如图7-4所示对话框中的“从磁盘安装（H）…”按钮来安装驱动程序。
图7-5 添加打印机（四）
（5）单击“下一步（N）”按钮，弹出“添加打印机-端口”对话框，如图7-6所示。在该对话框中选择“打印到端口（P）”单选框，并在“端口”列表中选择“COM4”选项，表示图形将直接打印到COM4端口上。
图7-6 添加打印机（五）
（6）单击“下一步（N）”按钮，弹出“添加打印机-打印机名称”对话框，AutoCAD自动将打印机的名称设置为“7580B”，如图7-7所示。
图7-7 添加打印机（六）(https://www.chuimin.cn)

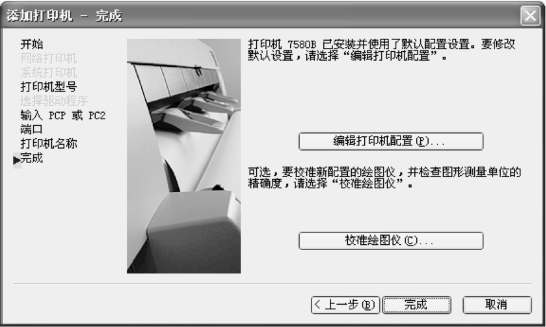

（7）单击“下一步（N）”按钮，进入“添加打印机-完成”对话框，如图7-8所示。可以在该对话框中进行编辑打印机配置和校准打印机操作。设置完毕后，单击“完成”按钮，即可结束本次打印机驱动程序的安装。
经过上面的操作，AutoCAD添加了一个新的打印机型号，可利用这个打印机绘制工程图。
图7-8 完成打印机添加
三、打印样式
AutoCAD提供了控制打印外观的方法——打印样式。打印样式是一种对象特性，通过对不同对象指定不同的打印样式，从而得到不同的打印效果。
每个图形对象和图层都具有打印样式特性，打印样式是在打印样式表中确定的。在设置对象的打印样式时，可重新指定对象的颜色、线型、线宽，以及端点、角点、填充样式的输出效果，同时还可指定如抖动、灰度、笔号及浅显等打印效果。
在AutoCAD中，打印样式是具体打印效果的控制，而打印样式表是打印样式的集合。AutoCAD提供了两大类打印样式，一类是颜色相关的打印样式，另一类是命名打印样式，它们都保存在“打印样式管理器”中。
1.启动“打印样式管理器”
启动“打印样式管理器”，可采用如下两种方法。
（1）选择“文件（F）”→“打印样式管理器（Y）…”命令。
（2）在命令行中的“命令：”后输入“STYLES MANAGER”，再按回车键。

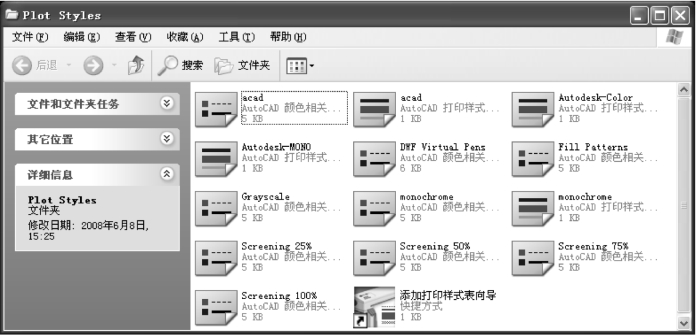

启动“打印样式管理器”后，弹出“Plot Styles”窗口，如图7-9所示，它也是标准的Windows浏览器窗口。
2.颜色相关打印样式

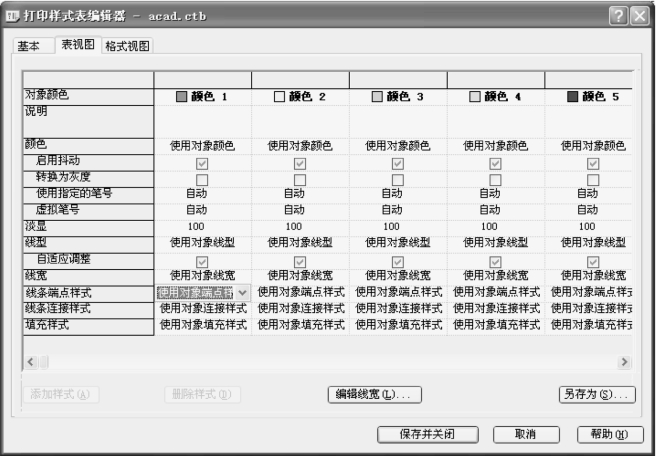

使用颜色相关打印样式打印时，是通过对象的颜色来控制打印机的笔号、笔宽及线型设定的。在AutoCAD的旧版本中，采用的就是这种打印样式。与颜色相关的打印样式存储在以“.ctb”为后缀的颜色打印样式表中。图7-10所示的是“打印样式表编辑器-acad.ctb”对话框中“表视图”选项卡的相关参数的设置。
图7-9 设置打印样式
图7-10 设置颜色打印样式
3.命名打印样式

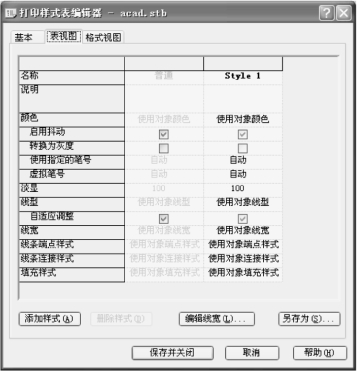

命名打印样式可独立于对象的颜色之外，可以将命名打印样式指定给任何图层和单个对象，而不需考虑图层及对象的颜色。命名打印样式是在以“.stb”为后缀的命名打印样式表中定义的，图7-11所示的为“打印样式表编辑器-acad.stb”对话框中“表视图”选项卡中相关参数的设置。
图7-11 设置命名打印样式
4.两种打印样式的切换
颜色相关打印样式和命名打印样式的切换是在“选项”对话框中实现的。打开“选项”对话框可采用如下两种方法。
（1）选择“工具（T）”→“选项（O）…”命令。
（2）在命令行中“命令：”后输入OPTIONS，再按回车键。

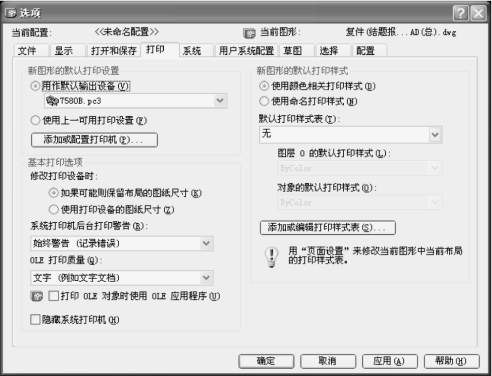

执行“选项”命令后，弹出“选项”对话框，如图7-12所示。在此对话框中的“打印”选项卡中即可进行两种打印方式的切换。
图7-12 “选项”对话框
