一、工程实例1

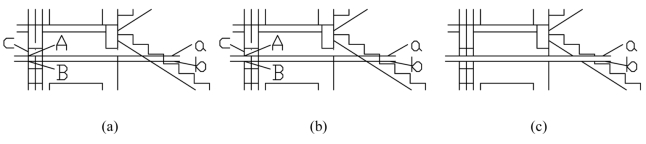

如图5-1所示,把a、b两条线之间所有的图形实体清除,具体操作步骤如下。
图5-1 清除部分图形文件
(1)打断直线c在直线a、b之间的线段。
选择启动“打断”命令,根据命令行提示按下述步骤进行操作。
命令:_break选择对象://选择直线c
指定第二个打断点或[第一点(F)]://输入F
指定第一个打断点://选择直线c与直线a的交点A点
指定第二个打断点://选择直线c与直线b的交点B点
通过上述操作,得到如图5-1(b)所示的图形文件。
(2)打断除直线c以外的直线在直线a、b之间的线段。
重复执行“打断”命令,逐一打断其他直线在直线a、b之间的线段,得到如图5-1(c)所示的图形文件。
二、工程实例2

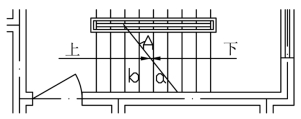

如图5-2所示,将剖切线a与下行梯段投影线在交点处断开。
图5-2 打断直线
(1)打断直线b。
选择“打断于点”命令,根据命令行提示按下述步骤进行操作。
命令:_break选择对象://选择直线b
指定第二个打断点或[第一点(F)]:_F
指定第一个打断点://选择直线b与直线a的交点A,如图5-2所示
指定第二个打断点://选择后命令行出现“@”
(2)打断除直线a与下行梯段投影线外的其他交点。
重复执行“打断于点”命令,在下行梯段投影线与剖切线a的交点处,逐一打断下行梯段投影线。
