汽车电动后视镜故障解决方法
【摘要】：图7-42 电动后视镜的组成电动后视镜由车门饰板或仪表板上的选择开关和调节开关联合控制。有的电动后视镜还具有折叠功能，停车时，可以将后视镜收拢。4）如电动机工作正常，而后视镜仍不能运动，则应检查连接后视镜控制开关和车门或仪表板金属件的搭铁情况。如果线束正常，则检查右后视镜作动器。电动后视镜开关的检查1）拆下驾驶人侧仪表板下盖。
学习目标
1.了解电动后视镜系统的作用、组成和工作原理。
2.掌握电动后视镜控制系统的一般检查方法。
3.学习本田理念轿车电动后视镜控制系统的检查方法和步骤。
基础知识
后视镜电动调节是指车外两侧的后视镜，在需要调节视角时驾驶人可以通过车内的电动按钮来调节。如图7-42所示，汽车的电动后视镜一般由操纵开关、镜片、镜座、直流电动机和控制电路等组成。后视镜镜片以枢轴为中心，在每个后视镜镜片的背后都有两个可逆电动机，以操纵其上下及左右运动。通常垂直方向的倾斜运动由一个永磁电动机控制，水平方向的倾斜运动由另一个永磁电动机控制。
图7-42 电动后视镜的组成
电动后视镜由车门饰板或仪表板上的选择开关和调节开关联合控制。选择开关用于选择要调节的左边或右边的电动后视镜，调节开关则控制镜片在上、下、左、右四个方向上的摆动。每个后视镜内装有2个微型电动机，通过调节开关可使电动机驱动后视镜做上、下、左、右摆动，直到后视镜的反射视野达到需要的位置。有的电动后视镜还具有折叠功能，停车时，可以将后视镜收拢。
实际操作
1.电动后视镜控制系统的检查方法
1）当电动后视镜出现故障时，应先检查熔丝和断路器是否已熔断。
2）如熔丝和断路器正常，则可试着更换一相同的后视镜调节开关，看能否控制后视镜正常工作。如无此条件，也可用万用表电阻档测试开关总成。
3）如开关完好，应用12V电源的跨接线检查电动机的工作情况，接线换向时，电动机也应反向转动。
4）如电动机工作正常，而后视镜仍不能运动，则应检查连接后视镜控制开关和车门或仪表板金属件的搭铁情况。
2.本田理念轿车电动后视镜控制系统的检查
本田理念轿车的电动后视镜控制电路如图7-43所示。
（1）后视镜工作情况检查
1）拆下电动后视镜开关。
2）将13针插接器A从电动后视镜开关B上断开，如图7-44所示。
3）根据症状选择相应的测试：
①两个后视镜都不工作，转至步骤4）。
②左后视镜不工作，转至步骤6）。
③右后视镜不工作，转至步骤7）。
4）当点火开关置于ON位置时，测量后视镜开关2号端子与车身搭铁之间的电压，应为蓄电池电压。如果无电压，则检查是否有以下情况：
①仪表板下熔丝/继电器盒中的1号（7.5A）熔丝熔断。
②黑色/黄色线断路。
如果为蓄电池电压，转至步骤5）。
5）检查后视镜开关6号端子与车身搭铁之间是否导通。如果不导通，则检查是否有以下情况：
①黑色线束断路。
②搭铁不良（G401搭铁点）。
如果导通，则分别检查两个后视镜。
6）用跨接线将后视镜开关的2号端子连接至10号端子，将5号（或12号）端子连接至车身搭铁。点火开关置于ON位置时，左后视镜应向下倾斜（或向左摆动）。
图7-43 本田理念轿车电动后视镜控制电路图
①如果后视镜不向下倾斜（不向左倾斜），则检查左后视镜和电动后视镜开关13针插接器之间的绿色/白色（或蓝色/白色）线是否断路。如果线束正常，则检查左后视镜作动器。
②如果后视镜既不向下倾斜也不向左摆动，则修理蓝色/黑色线束。
③如果后视镜工作正常，则检查后视镜开关。
7）用跨接线将2号端子连接至11号端子，将5号（或13号）端子连接至车身搭铁。点火开关置于ON位置时，右后视镜应向下倾斜（或向左摆动）。
①如果后视镜不向下倾斜（不向左倾斜），则检查右后视镜和电动后视镜开关13针插接器之间的绿色/白色（或白色/红色）线是否断路。如果线束正常，则检查右后视镜作动器。
②如果后视镜既不向下倾斜也不向左摆动，则修理红色/黄色线。
③如果后视镜工作正常，则检查后视镜开关。
（2）电动后视镜开关的检查
1）拆下驾驶人侧仪表板下盖。
2）将电动后视镜开关从驾驶人侧仪表板下盖上拆下。
3）将13针插接器从开关上断开。
4）根据表7-3中每个开关的位置，检查后视镜开关端子之间是否导通。
5）如果导通性与规定不符，则更换开关。

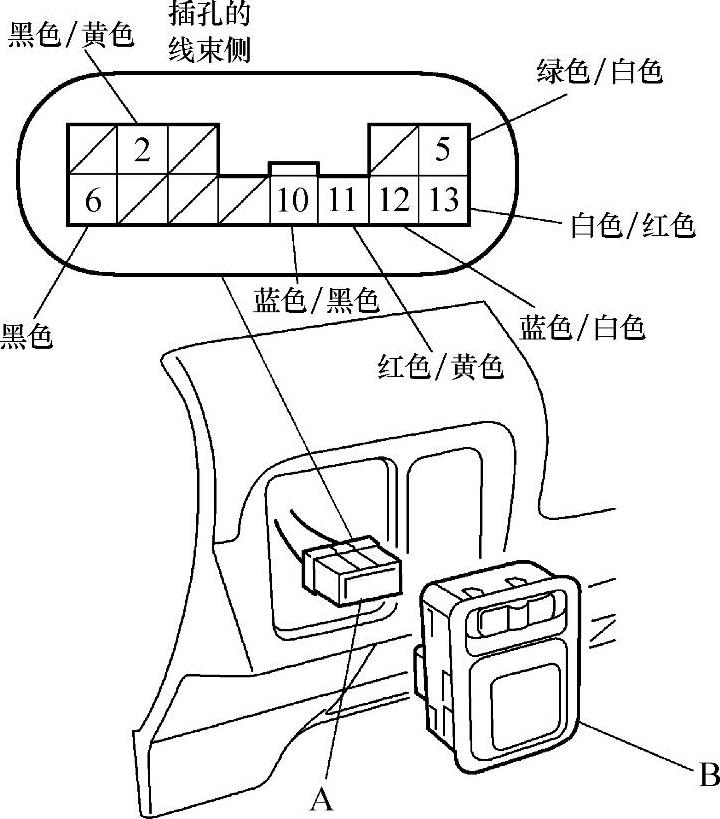

图7-44 后视镜开关插接器

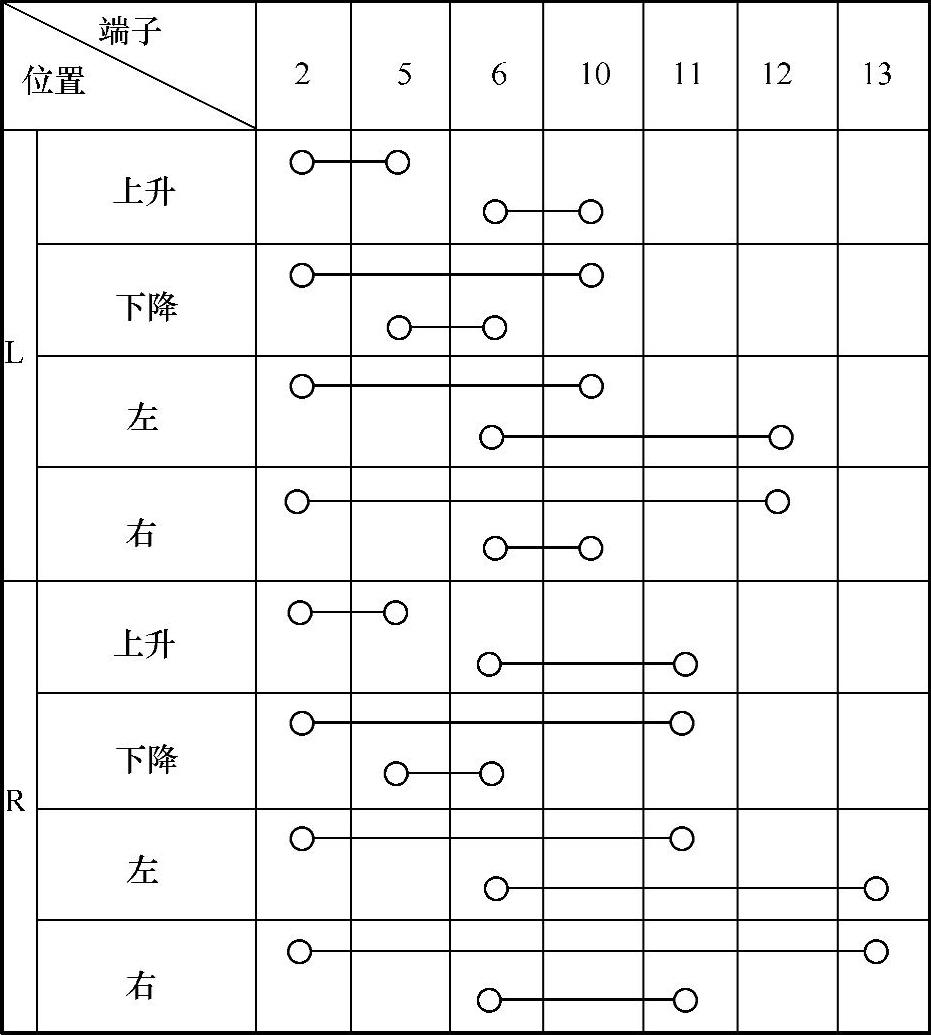

表7-3 后视镜开关导通性测试
你学会了吗？
1.电动后视镜系统的作用是什么？
2.电动后视镜一般由哪些部件组成？它是怎样工作的？
3.怎样检查电动后视镜控制系统？
