水暖工必备技巧：理解法兰连接
【摘要】：焊接时，为防止法兰变形，应按对称方向分段焊接，如图4-15所示。法兰垫圈应符合要求，不允许使用斜垫圈或双层垫圈。平面法兰所用垫圈要加工成带把的形状，如图4-18所示，以便安装或拆卸。法兰连接时，应使两片法兰的螺栓孔对准，连接法兰的螺栓应用同一种规格，全部螺母应位于法兰的某一侧。连接法兰的螺栓端部伸出螺母的长度，一般为2～3扣。螺栓紧固还应根据需要加一个垫片，紧固后，螺母应紧贴法兰。
1.法兰连接操作
（1）铸铁螺纹法兰连接
这种连接方法多用于低压管道，它是用带有内螺纹的法兰盘与套有同样公称直径螺纹的钢管连接。连接时，在套螺纹的管端缠上麻丝，涂抹上铅油填料。把两个螺栓穿在法兰的螺孔内，作为拧紧法兰的用力点，然后将法兰盘拧紧在管端上。连接时要注意法兰一定要拧紧，加力对称进行，即采用十字法拧紧。
（2）钢法兰平焊连接
钢法兰平焊连接用的法兰盘通常是用Q235、Q275和20号钢加工的，与管子的装配是用焊条电弧焊进行焊接的。焊接时，先将管子垫起来，用水平尺找平，将法兰盘按规定套在管子上，用角尺或线锤找平，对正后进行定位焊；然后检查法兰平面与管子轴线是否垂直，再进行焊接。焊接时，为防止法兰变形，应按对称方向分段焊接，如图4-15所示。
图4-15 焊接法兰盘
（3）翻边松套法兰连接
翻边松套法兰，如图4-16所示。一般塑料管、铜管、铅管等连接常用翻边松套法兰连接。翻边要求平直，不得有裂口或起皱等损伤。
翻边时，要根据管子的不同材质选择不同的操作方法，如聚氯乙烯塑料管翻边是将翻边部分加热（130～140℃），5～10min后，将管子用胎具扩大成喇叭口后再翻边压平，冷却后即可成型。
钢筒翻边是将经过退火的管端画出翻边的长度，套上法兰，用小锤均匀敲打，即可制成。
铅管很软，翻边更容易，操作时应使用木槌（硬木）敲打，方法与铜管相同。
图4-17所示即为铜管、铅管和塑料管的翻边方法。
图4-16 翻边松套法兰

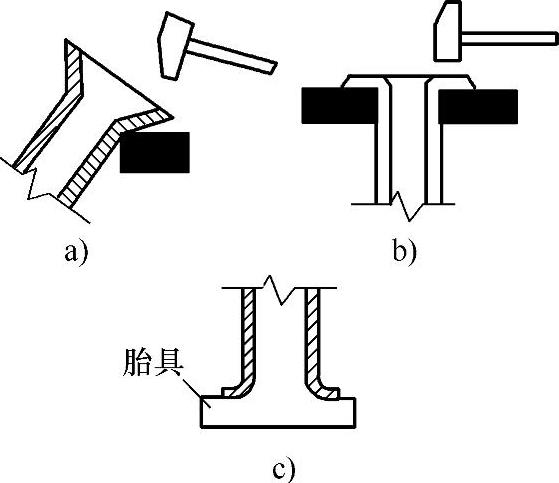

图4-17 管子翻边
a）铜管翻边 b）铅管翻边 c）塑料管翻边
2.法兰连接用垫圈
法兰连接时，无论使用哪种方法，都必须在法兰盘与法兰盘之间垫上适应输送介质的垫圈，从而达到密封的目的。
法兰垫圈应符合要求，不允许使用斜垫圈或双层垫圈。平面法兰所用垫圈要加工成带把的形状，如图4-18所示，以便安装或拆卸。垫圈的内径不得小于管子的直径，外径不得遮挡法兰盘上的螺孔。
法兰连接时，应使两片法兰的螺栓孔对准，连接法兰的螺栓应用同一种规格，全部螺母应位于法兰的某一侧。如与阀件连接，螺母一般应放在阀件一侧。紧固螺栓时，要使用合适的扳手，分2～3次拧紧。紧固法兰螺栓应按照图4-19所示的次序对称、均匀地进行，紧固大口径法兰的螺栓时最好两人在对称位置同时进行。连接法兰的螺栓端部伸出螺母的长度，一般为2～3扣。螺栓紧固还应根据需要加一个垫片，紧固后，螺母应紧贴法兰。

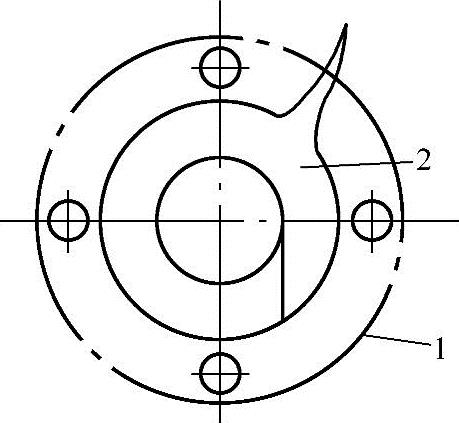

图4-18 法兰垫圈
1—法兰 2—垫圈

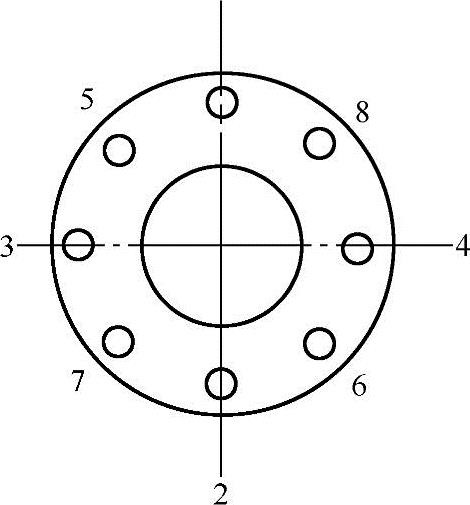

图4-19 紧固法兰螺栓次序
另外，安装管道时还应考虑法兰不能装在楼板、墙壁或套管内。为了便于拆装，法兰盘的安装位置应与固定建筑物或支架保持一定的距离。
