1.螺纹连接管件

钢管连接及其配件如图2-7所示。

图2-7 钢管连接及其配件

1—管箍 2—异径管箍 3—活接头 4—内、外螺纹管接头 5—90°弯头 6—45°弯头 7—异径弯头 8—内管箍 9—管堵 10—等径三通 11—异径三通 12—根母 13—等径四通 14—异径四通

各种常用的管配件有管箍，弯头，三通，四通，异径管箍，活接头，内、外螺纹管接头，外接头等，其作用分述如下：

1）管箍又称管接头、内螺纹、束结，用于直线连接两根公称直径相同的管子。

2）90°弯头又称正弯，用于连接两根公称直径相同的管子，使管路作90°转弯。

3）45°弯头又称直弯，用于连接两根公称直径相同的管子，使管路作45°转弯。

4）异径弯头又称大小弯，用于连接两根公称直径不同的管子，使管路作90°转弯。

5）等径三通用于从直管中接出垂直支管，连接的三根管子公称直径相同。

6）异径三通包括中小三通及中大三通，作用与等径三通相似。当支管的公称直径小于直管的管子公称直径时用中小三通，当支管的公称直径大于直管的公称直径时用中大三通。

7）等径四通是用来连接4根公称直径相同，并垂直相交的管子。

8）异径四通与等径四通相似，但管子的公称直径有两种，其中相对的两根管子公称直径是相同的。

9）异径管箍又称异径管接头、大小头，用来连接两根公称直径不同的直线管子，使管路直径缩小或放大。

10）活接头又称由任，作用与管箍相同，但比管箍装拆方便，用于需要经常装拆或两端已经固定的管路上。

11）内、外螺纹管接头又称补心，用于直线管路的变径处。与异径管箍的不同点在于它的一端是外螺纹，另一端是内螺纹，外螺纹一端通过带有内螺纹的管配件与大管径管子连接，内螺纹一端则直接与小管径管子连接。

12）外接头又称双头外螺丝、短接，用于连接距离很短的两个公称直径相同的内螺纹管件或阀件。

13）外方堵头又称螺塞或丝堵，用于堵塞管配件的端头或堵塞管道预留管口。

14）管帽用于堵塞管子端头，管帽带有内螺纹。

2.卡箍连接管件

管径不大于DN80的衬塑钢管，常用螺纹连接。管径≥DN80的管子，则用卡箍连接更合适，其管件有正三通、正四通、90°弯头、45°弯头、盲板等，如图2-8所示。

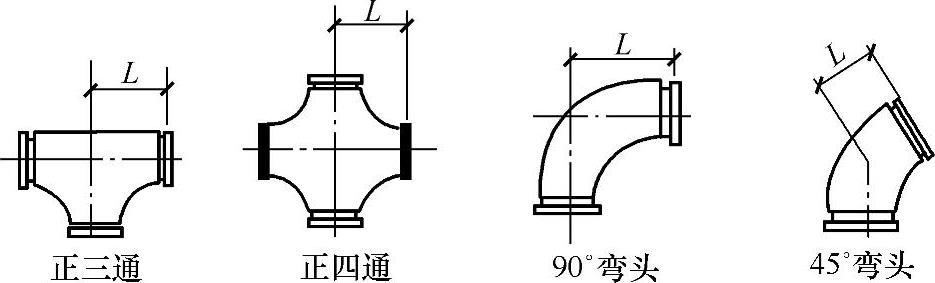

图2-8 卡箍连接管件
