【摘要】：预埋件的位置应使锚筋位于构件的外层主筋的内侧。图2.13-24 由锚板和弯折锚筋及直锚筋组成的预埋件对受拉和受弯预埋件，其锚筋的间距b、b1和锚筋至构件边缘的距离c、c1，均不应小于3d和45mm。已知承受剪力设计值V=150kN的直锚筋预埋件，构件混凝土强度等级为C25，锚筋为HRB400钢筋，钢板为Q235钢，板厚t=14mm。预埋件锚筋的计算面积与（）项数值最为接近。

1.受力预埋件的锚板宜采用Q235、Q345级钢，锚板厚度应根据受力情况计算确定，且不宜小于锚筋直径的60%；受拉和受弯预埋件的锚板厚度尚宜大于b/8，b为锚筋的间距。

受力预埋件的锚筋应采用HRB400或HPB300钢筋，不应采用冷加工钢筋。

直锚筋与锚板应采用T形焊接。当锚筋直径不大于20mm时宜采用压力埋弧焊；当锚筋直径大于20mm时宜采用穿孔塞焊。当采用手工焊时，焊缝高度不宜小于6mm，且对300MPa级钢筋不宜小于0.5d，对其他钢筋不宜小于0.6d，d为锚筋的直径。

2.由锚板和对称配置的直锚筋所组成的受力预埋件（图2.13-23），其锚筋的总截面面积A_s应符合下列规定。

（1）当有剪力、法向拉力和弯矩共同作用时，应按下列两个公式计算，并取其中的较大值：

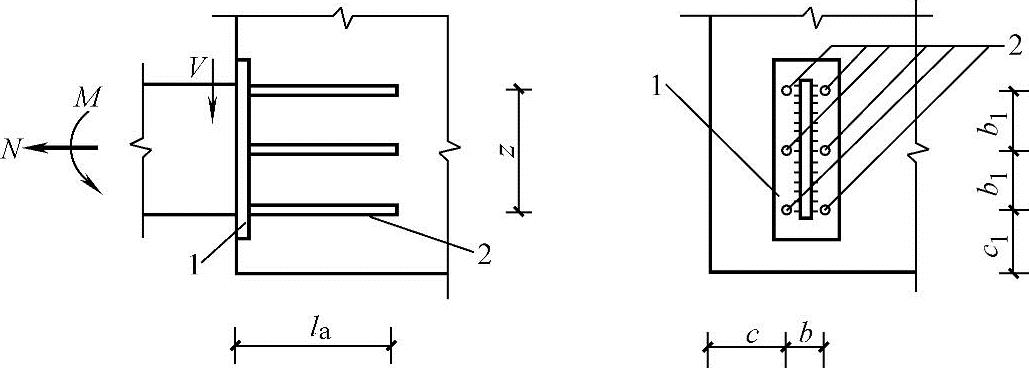

图2.13-23 由锚板和直锚筋组成的预埋件

1—锚板 2—直锚筋

（2）当有剪力、法向压力和弯矩共同作用时，应按下列两个公式计算，并取其中的较大值：

当M小于0.4Nz时，取0.4Nz。

上述公式中的系数α_v、α_b，应按下列公式计算：

当α_v大于0.7时，取0.7；当采取防止锚板弯曲变形的措施时，可取α_b等于1.0。

式中 f_y——锚筋的抗拉强度设计值，按2.2.1节（《混凝土结构设计规范》第4.2节）采用，但不应大于300N/mm²；

V——剪力设计值；

N——法向拉力或法向压力设计值，法向压力设计值不应大于0.5f_cA，此处，A为锚板的面积；

M——弯矩设计值；

α_r——锚筋层数的影响系数；当锚筋按等间距布置时：两层取1.0；三层取0.9；四层取0.85；

α_v——锚筋的受剪承载力系数；

d——锚筋直径；

α_b——锚板的弯曲变形折减系数；

t——锚板厚度；

z——沿剪力作用方向最外层锚筋中心线之间的距离。

3.由锚板和对称配置的弯折锚筋及直锚筋共同承受剪力的预埋件（图2.13-24），其弯折锚筋的截面面积A_sb应符合下列规定：

式中，系数α_v按2.13.7节2（《混凝土结构设计规范》9.7.2节）取用。当直锚筋按构造要求设置时，取A_s应取为0。

注：弯折锚筋与钢板之间的夹角不宜小于15°，也不宜大于45°。

4.预埋件锚筋中心至锚板边缘的距离不应小于2d和20mm。预埋件的位置应使锚筋位于构件的外层主筋的内侧。

预埋件的受力直锚筋直径不宜小于8mm，且不宜大于25mm。直锚筋数量不宜少于4根，且不宜多于4排；受剪预埋件的直锚筋可采用2根。

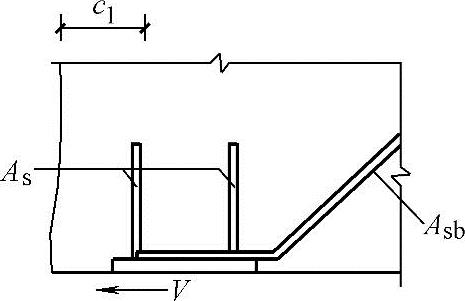

图2.13-24 由锚板和弯折锚筋及直锚筋组成的预埋件

对受拉和受弯预埋件（图2.13-23），其锚筋的间距b、b₁和锚筋至构件边缘的距离c、c₁，均不应小于3d和45mm。

对受剪预埋件（图2.13-23），其锚筋的间距b及b₁不应大于300mm，且b₁不应小于6d和70mm；锚筋至构件边缘的距离c₁不应小于6d和70mm，b、c均不应小于3d和45mm。

受拉直锚筋和弯折锚筋的锚固长度不应小于2.12.3节1（《混凝土结构设计规范》8.3.1条）规定的受拉钢筋锚固长度；当锚筋采用HPB300级钢筋时末端还应有弯钩。当无法满足锚固长度的要求时，应采取其他有效的锚固措施。受剪和受压直锚筋的锚固长度不应小于15d，d为锚筋的直径。

5.预制构件宜采用内埋式螺母、内埋式吊杆或预留吊装孔，并采用配套的专用吊具实现吊装，也可采用吊环吊装。

内埋式螺母或内埋式吊杆的设计与构造，应满足起吊方便和吊装安全的要求。专用内埋式螺母或内埋式吊杆及配套的吊具，应根据相应的产品标准和应用技术规定选用。

6.吊环应采用HPB300级钢筋制作，锚入混凝土的深度不应小于30d并应焊接或绑扎在钢筋骨架上，d为吊环钢筋的直径。在构件的自重标准值作用下，每个吊环按2个截面计算的吊环应力不应大于65N/mm²；当在一个构件上设有4个吊环时，应按3个吊环进行计算。

7.混凝土预制构件吊装设施的位置应能保证构件在吊装、运输过程中平稳受力。设置预埋件、吊环、吊装孔及各种内埋式预留吊具时，应对构件在该处承受吊装荷载作用的效应进行承载力的验算，并应采取相应的构造措施，避免吊点处混凝土局部破坏。(https://www.chuimin.cn)

【例2.13-14】已知承受剪力设计值V=150kN的直锚筋预埋件，构件混凝土强度等级为C25，锚筋为HRB400钢筋，钢板为Q235钢，板厚t=14mm。锚筋布置为三层，锚筋直径为16mm。预埋件锚筋的计算面积与（）项数值最为接近。

（A）1254mm² （B）945mm² （C）1100mm² （D）1070mm²

答案：（B）

解答：f_c=11.9N/mm²f_y=360N/mm²，按式（2.13-45）（《混凝土结构设计规范》式（9.7.2-5））

当锚筋层数n=3时，锚筋层数影响系数α_r=0.90

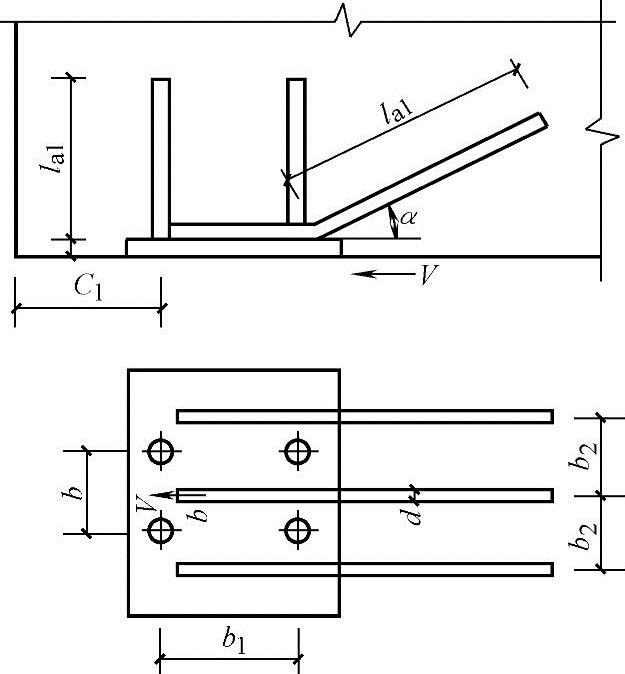

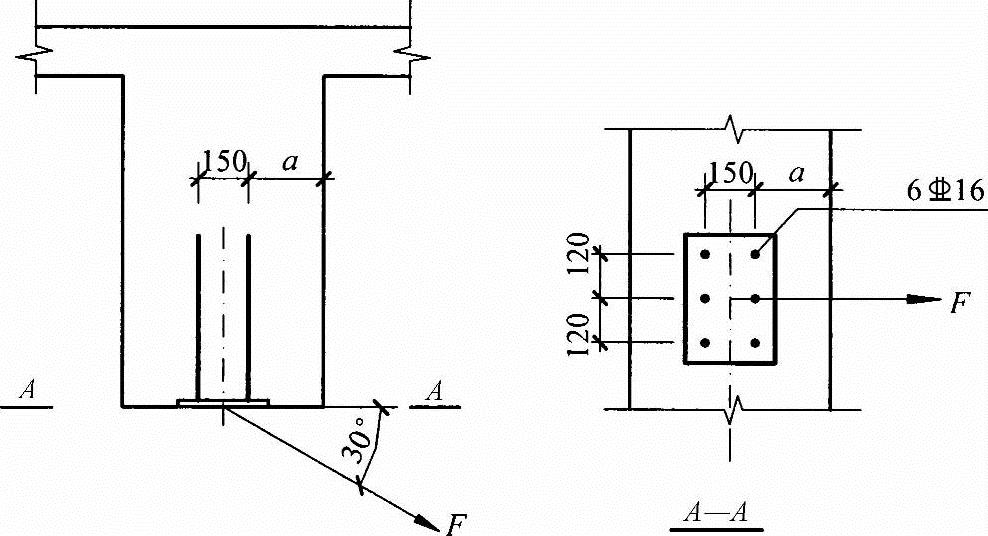

【例2.13-15】如图2.13-25所示，由预埋板和对称于力作用线配置的弯折锚筋与直锚筋共同承受剪力的预埋件，已知承受的剪力V=220kN，直锚筋直径d=14mm，共4根，弯折钢筋与预埋钢板板面间的夹角α=30°，直锚筋间的距离b₁和b均为100mm，弯折钢筋之间的距离b₂=100，构件的混凝土为C30，钢板厚t=10mm，直锚筋与弯折锚筋均采用HRB400钢筋，钢板为Q235钢。

1.弯折锚筋的截面面积与下列（）项数值最为接近。

（A）485mm² （B）602mm²

（C）543mm² （D）453mm²

答案：（C）

解答：直锚筋截面面积A_s=615mm²，由式（2.13-45）（《混凝土结构设计规范》式（9.7.2-5））得锚筋的受剪承载力系数
