混凝土保护层设计教程

2023-08-28 理论教育版权反馈

【摘要】：表2.12-2 最外层钢筋的保护层厚度注：1.混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm。混凝土强度等级构件类型构件工作环境钢筋级别答案：解答：根据2.12.2节1、2规定。室内正常环境下使用的钢筋混凝土梁和板，当混凝土强度等级为C25时其混凝土保护层厚度为（）。

1.普通钢筋及预应力筋的混凝土保护层厚度

构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求：

（1）构件中受力钢筋的保护层厚度不应小于钢筋的公称直径d。

（2）设计使用年限为50年的混凝土结构，最外层钢筋的保护层厚度应符合表2.12-2的规定；设计使用年限为100年的混凝土结构，最外层钢筋的保护层厚度不应小于表2.12-2中数值的1.4倍。

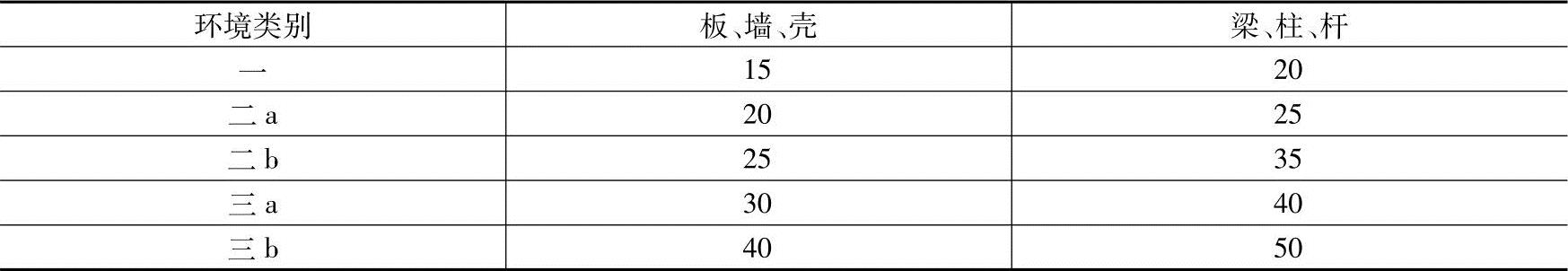

表2.12-2 最外层钢筋的保护层厚度（单位：mm）

注：1.混凝土强度等级不大于C25时，表中保护层厚度数值应增加5mm。

2.钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。

2.当有充分依据并采取下列措施时，可适当减小混凝土保护层的厚度。

（1）构件表面有可靠的防护层。

（2）采用工厂化生产的预制构件。

（3）在混凝土中掺加阻锈剂或采用阴极保护处理等防锈措施。

（4）当对地下室墙体采取可靠的建筑防水做法或防腐措施时，与土壤接触一侧钢筋的保护层厚度可适当减少，但不应小于25mm。

3.当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm时，宜对保护层采取有效的构造措施。当在保护层内配置防裂、防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm。当混凝土保护层厚度超过50mm时，承载受力以后计算的裂缝宽度会较大，并且厚混凝土层如果没有钢筋拉结，开裂以后容易剥落、下坠伤人。

【例2.12-3】混凝土保护层厚度与下面（）因素无关。

（A）混凝土强度等级（B）构件类型

（C）构件工作环境（D）钢筋级别

答案：（D）

解答：根据2.12.2节1、2（《混凝土结构设计规范》8.2.1）规定。

厚保护层的混凝土可以采用纤维混凝土防裂，也可以在保护层中布置钢筋网片（又称蒙皮钢筋，宜为焊接网片），钢筋网片还可以起到控制裂缝宽度的作用。钢筋网片应该可靠地定位，采取措施与内部受力筋隔离、绝缘，防止发生耐久性问题。

【例2.12-4】室内正常环境下使用的钢筋混凝土梁和板，当混凝土强度等级为C25时其混凝土保护层厚度为（）。

（A）梁20mm，板15mm （B）梁25mm，板10mm

（C）梁25mm，板20mm （D）梁30mm，板20mm

答案：（C）

解答：根据表2.12-2（《混凝土结构设计规范》表8.2.1）注1的规定，混凝土强度等级在C25以下时，表中数值增加5mm。
