2.8.1计算未配置箍筋或弯钩钢筋的板冲切承载力

2023-08-28 理论教育版权反馈

【摘要】：图2.8-1 板受冲切承载力计算a）局部荷载作用下 b）集中反力作用下1—冲切破坏锥体的斜截面 2—临界截面 3—临界截面的周长 4—冲切破坏锥体的底面线2.当板开有孔洞且孔洞至局部荷载或集中反力作用面积边缘的距离不大于6h0时，受冲切承载力计算中取用的计算截面周长um，应扣除局部荷载或集中反力作用面积中心至开孔外边画出两条切线之间所包含的长度。

1.在局部荷载或集中反力作用下不配置箍筋或弯起钢筋的板，其受冲切承载力应符合下列规定（图2.8-1）：

F_l≤（0.7β_hf_t+0.25σ_pc_,m）ηu_mh₀ （2.8-1）

式（2.8-1）中的系数η，应按下列两个公式计算，并取其中较小值：

式中 F_l——局部荷载设计值或集中反力设计值；对板柱结构的节点，取柱所承受的轴向压力设计值的层间差值减去柱顶冲切破坏锥体范围内板所承受的荷载设计值；当有不平衡弯矩时，应按第2.8.2节3的规定确定；

β_h——截面高度影响系数：当h≤800mm时，取β_h=1.0；当h≥2000mm时，取β_h=0.9，其间按线性内插法取用；

f_t——混凝土轴心抗拉强度设计值；

σ_pc，m——临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在1.0～3.5N/mm²范围内；

u_m——计算截面的周长，取距离局部荷载或集中反力作用面积周边h₀/2处板垂直截面的最不利周长；

h₀——截面有效高度，取两个配筋方向的截面有效高度的平均值；

η₁——局部荷载或集中反力作用面积形状的影响系数；

η₂——计算截面周长与板截面有效高度之比的影响系数；

β_s——局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，β_s不宜大于4；当β_s＜2时，取β_s=2；对圆形冲切面，取β_s=2；

α_s——柱位置影响系数：对中柱，取α_s=40；对边柱，取α_s=30；对角柱，取α_s=20。

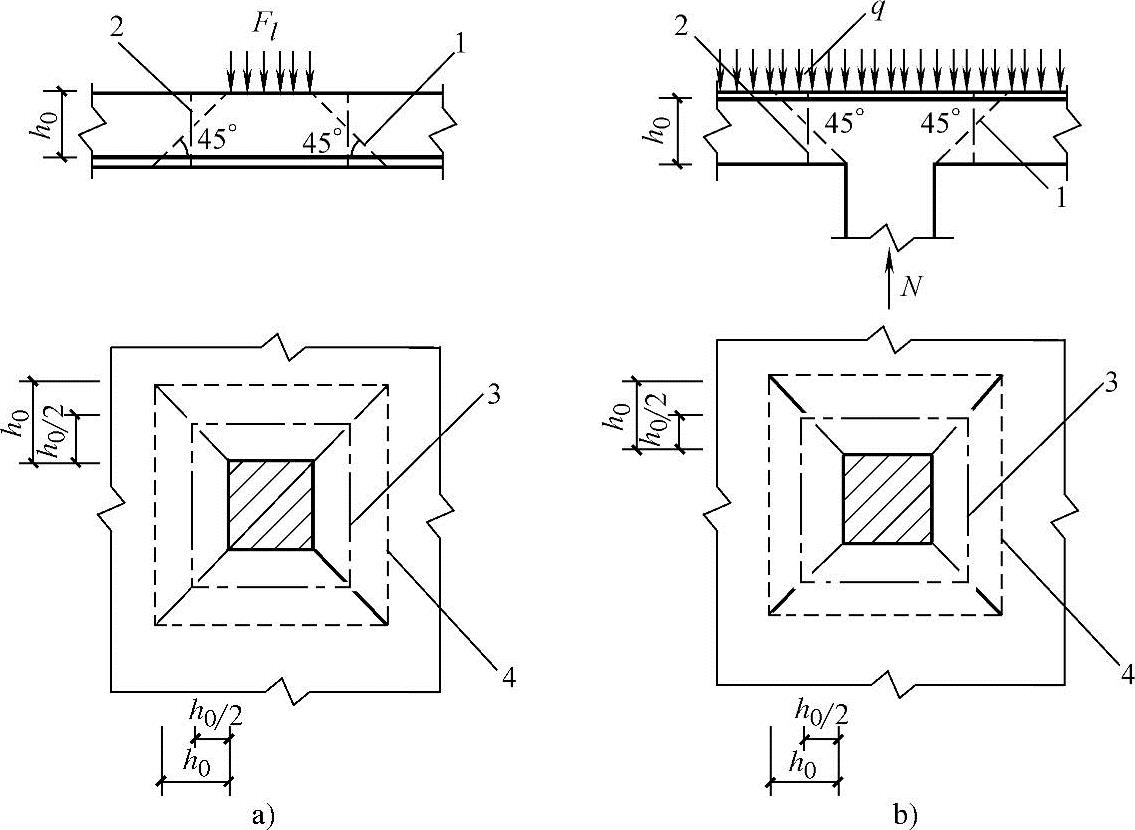

图2.8-1 板受冲切承载力计算

a）局部荷载作用下 b）集中反力作用下

1—冲切破坏锥体的斜截面 2—临界截面 3—临界截面的周长 4—冲切破坏锥体的底面线

2.当板开有孔洞且孔洞至局部荷载或集中反力作用面积边缘的距离不大于6h₀时，受冲切承载力计算中取用的计算截面周长u_m，应扣除局部荷载或集中反力作用面积中心至开孔外边画出两条切线之间所包含的长度（图2.8-2）。
