模具加热装置的要求和计算方法

2025-09-29 理论教育版权反馈

【摘要】：对于大型模具最好将电加热元件分为两组，即主要加热组和辅助加热组，成为双联加热器。电加热装置清洁、简单，便于安装、维修和使用，温度调节容易，可调节温度范围大，易于实现自动控制，但升温慢，不能在模具中轮换地加热和冷却，有“加热后效”现象。

1.对模具电加热的要求

1）电加热元件功率要适当，不宜过小也不宜过大。如果过小，则模具不能加热并保持所需的温度；如果过大，则即使采用温度调节器仍难以保持稳定。这是由于电加热元件附件温度比模具型腔的温度高得多，即使电加热元件断电，其周围积聚的大量热仍继续传到型腔，使型腔继续保持高温，这种现象称为“加热后效”，电阻元件的功率越大，“加热后效”越显著。

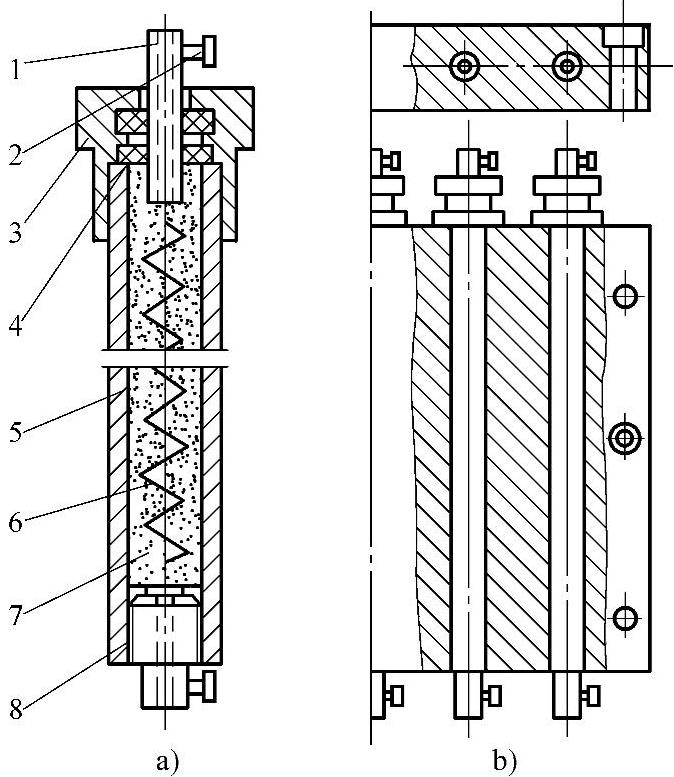

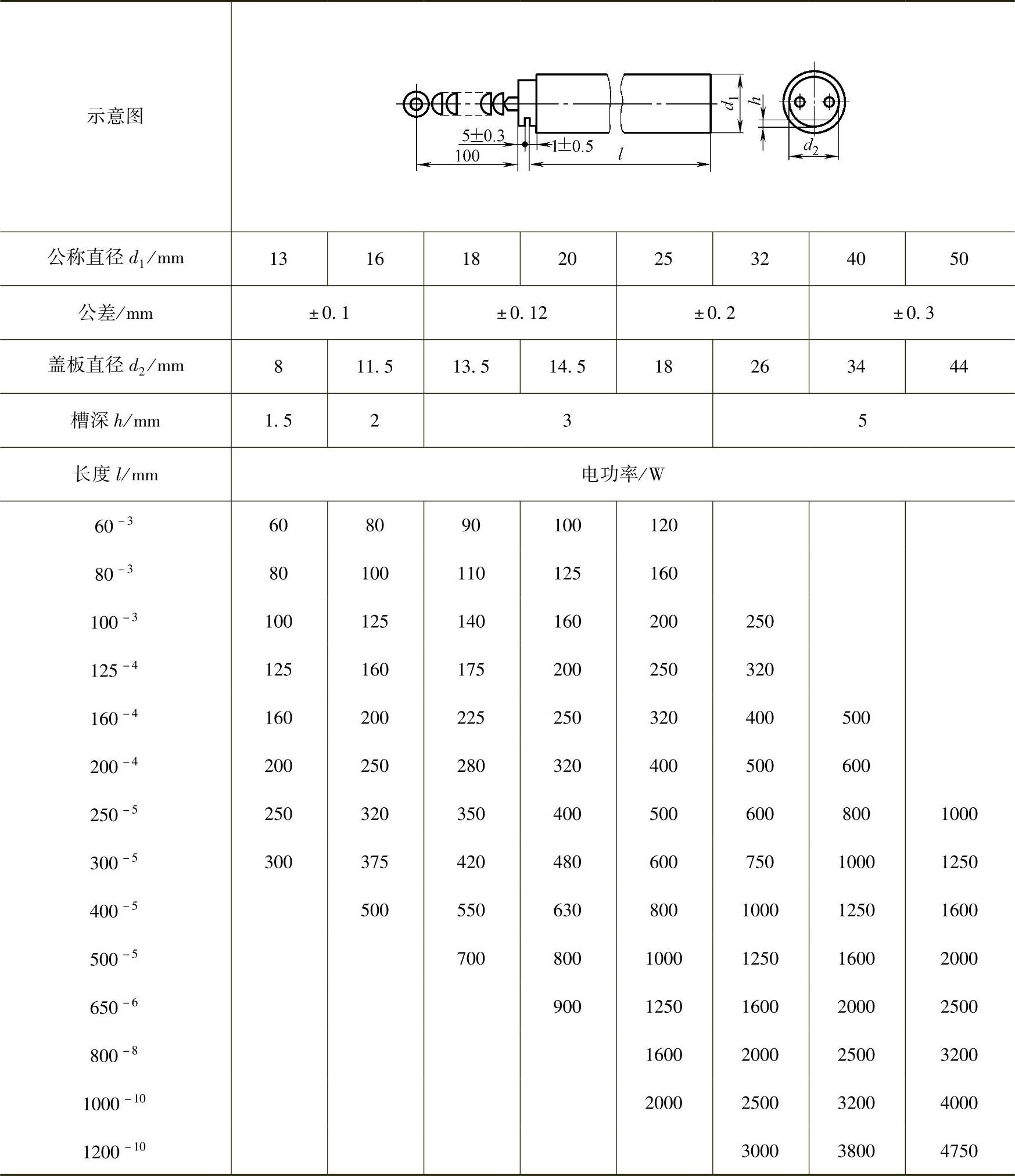

图9⁃19 电热棒及其在加热板内的安装

1—接线柱 2—螺钉 3—帽 4—垫圈 5—外壳 6—电阻丝 7—石英砂 8—塞子

2）合理布置电加热元件，使模具温度趋于均匀。

3）注意模具温度的调节，保持模具温度的均匀和稳定。加热板中央和边缘可采用两个调节器。对于大型模具最好将电加热元件分为两组，即主要加热组和辅助加热组，成为双联加热器。主要加热组的电功率占总电功率的2/3以上，它处在连续不断的加热状态，但只能维持稍低于规定的模具温度，当辅助加热组也接通时，才能使模具达到规定的温度。调节器控制着辅助加热组的接通与断开。现在模具温度多由注射机相应的温控系统进行调控。

电加热装置清洁、简单，便于安装、维修和使用，温度调节容易，可调节温度范围大，易于实现自动控制，但升温慢，不能在模具中轮换地加热和冷却，有“加热后效”现象。

2.模具加热装置的计算

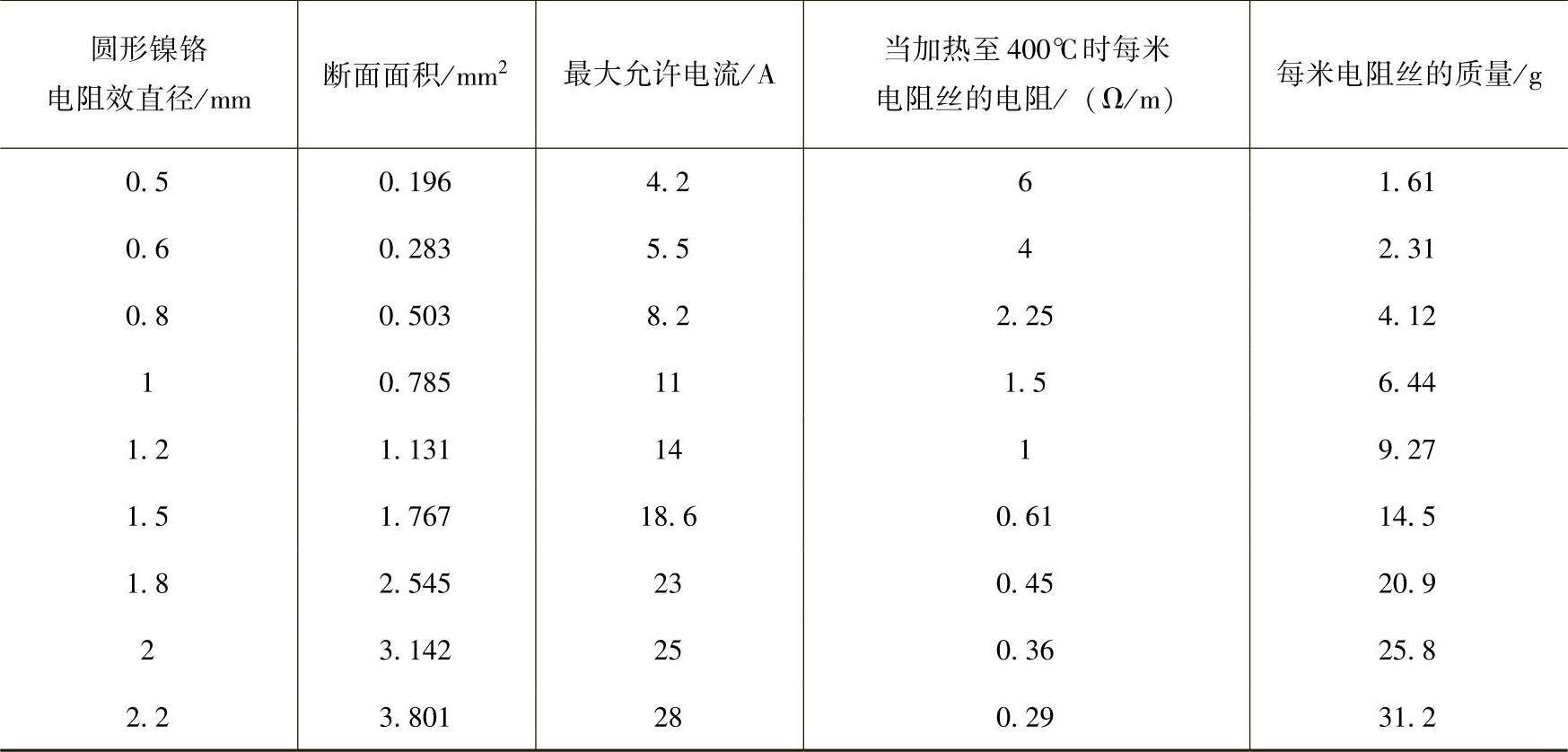

首先，计算模具加热所需的电功率

P=k×M （9⁃9）

式中 P——电功率（W）；

M——模具质量（kg）；

k——每千克模具加热到成型温度时所需的电功率（W/kg），k值见表9⁃5。

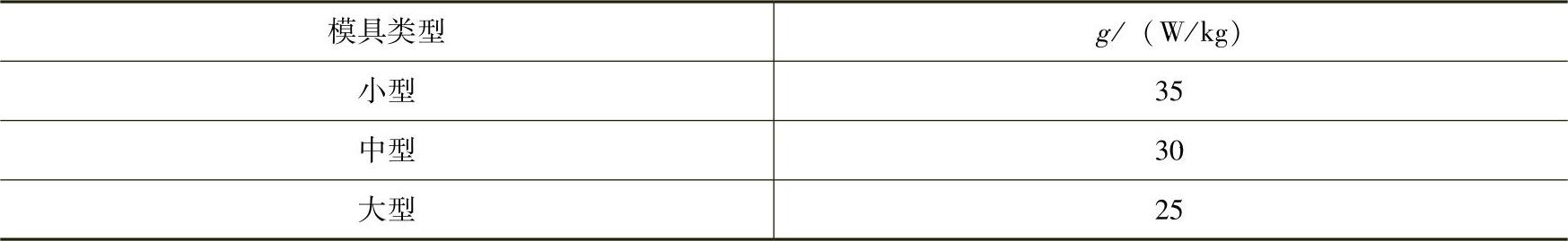

表9⁃5 不同类型模具的k值
