注射模标准模架的形式与组成解析
【摘要】：根据前面几单元的学习我们知道，注射模具由成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统、支承零部件八个部分组成。在结构零部件中，合模导向机构与支承零部件合称为基本结构零部件，因为二者组装起来可以构成注射模架。任何注射模均可以借用这种模架为基础，再添加成型零部件和其他必要的功能结构件来形成。
根据前面几单元的学习我们知道，注射模具由成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统、支承零部件八个部分组成。根据注射模中各零部件与塑料的接触情况，这八个部分功能结构也可以分为成型零部件和结构零部件两大类。其中，成型零部件是指与塑料接触，并构成型腔的模具的各种功能构件；结构零部件则包括支承、导向、排气、推出塑件、侧向分型与抽芯、温度调节等功能构件。在结构零部件中，合模导向机构与支承零部件合称为基本结构零部件，因为二者组装起来可以构成注射模架（已标准化）。任何注射模均可以借用这种模架为基础，再添加成型零部件和其他必要的功能结构件来形成。
模架也称模体，是注射模的骨架和基体，模具的每一部分都“寄生”其中，通过它将模具的各个部分有机地联系在一起。最常见的标准模架如图8⁃1所示。一般由定模座板（也称定模底板）、定模固定板（也称定模板）、动模固定板（也称型芯固定板）、支承板（也称动模垫板）、垫块（也称垫脚、模脚）、动模座板（也称动模底板）、推板（也称推出底板）、推杆固定板、导柱、导套和复位杆等组成。另外，根据需要，还有特殊结构的模架，如点浇口模架和带脱模板的模架等。
塑料注射模模架以其在模具中的应用方式，分为直浇口与点浇口两种形式，其组成零件及名称在国家标准GB/T 12555—2006中都给出了其名称和含义，分别如图8⁃2和图8⁃3所示。

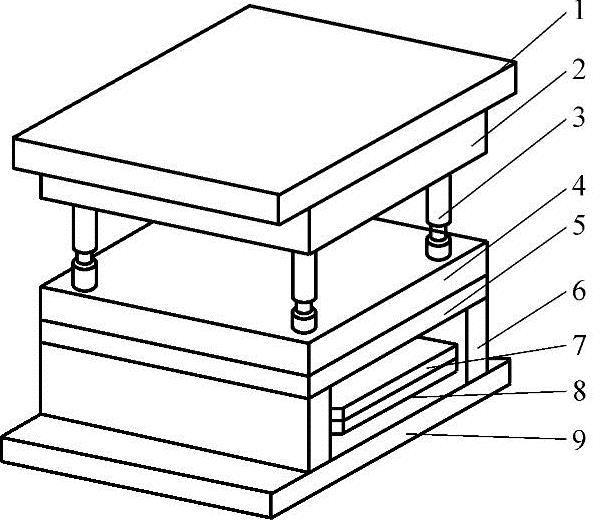

图8⁃1 最常见的注射模架
1—定模座板 2—定模固定板 3—导柱及导套 4—动模固定板 5—支承板 6—垫块 7—推杆固定板 8—推板 9—动模座板
(https://www.chuimin.cn)

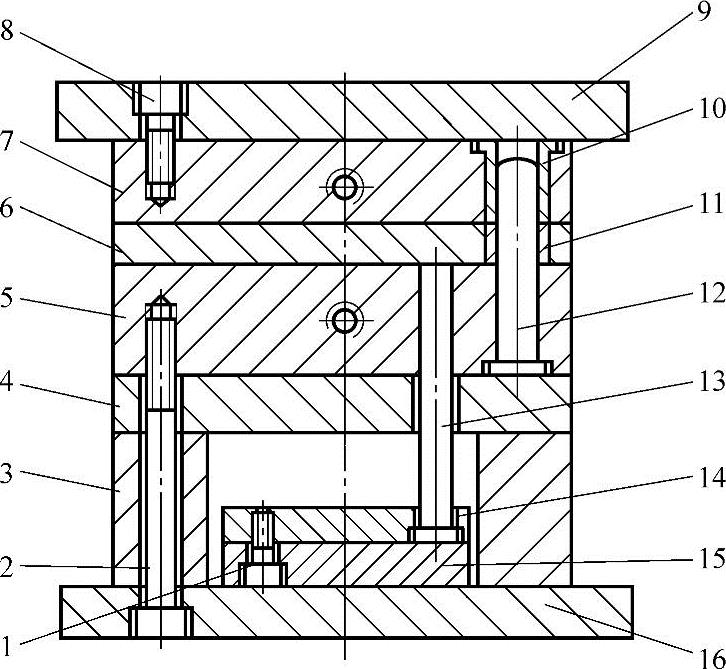

图8⁃2 直浇口模架组成零件的名称
1、2、8——内六角螺钉 3—垫块 4—支承板 5—动模板 6—推件板 7—定模板 9—定模座板 10—带头导套 11—直导套 12—带头导柱 13—复位杆 14—推杆固定板 15—推板 16—动模座板
图8⁃3 点浇口模架组成零件的名称
1—动模座板 2、5、22—内六角螺钉 3—弹簧垫圈 4—挡环 6—动模板 7—推件板 8、14—带头导套 9、15—直导套 10—拉杆导柱 11—定模座板 12—推料板 13—定模板 16—带头导柱 17—支承板 18—垫块 19—复位杆 20—推杆固定板 21—推板
