种类与规格：进模铸件标准模座
【摘要】：表6-35 滚动导向四导柱下模座 注：压板台的形状尺寸由制造者确定。
1.滑动导向模座
滑动导向模座或滚动导向模座的使用材料推荐采用HT200。
（1）滑动导向对角导柱上模座（见表6-19和表6-21）

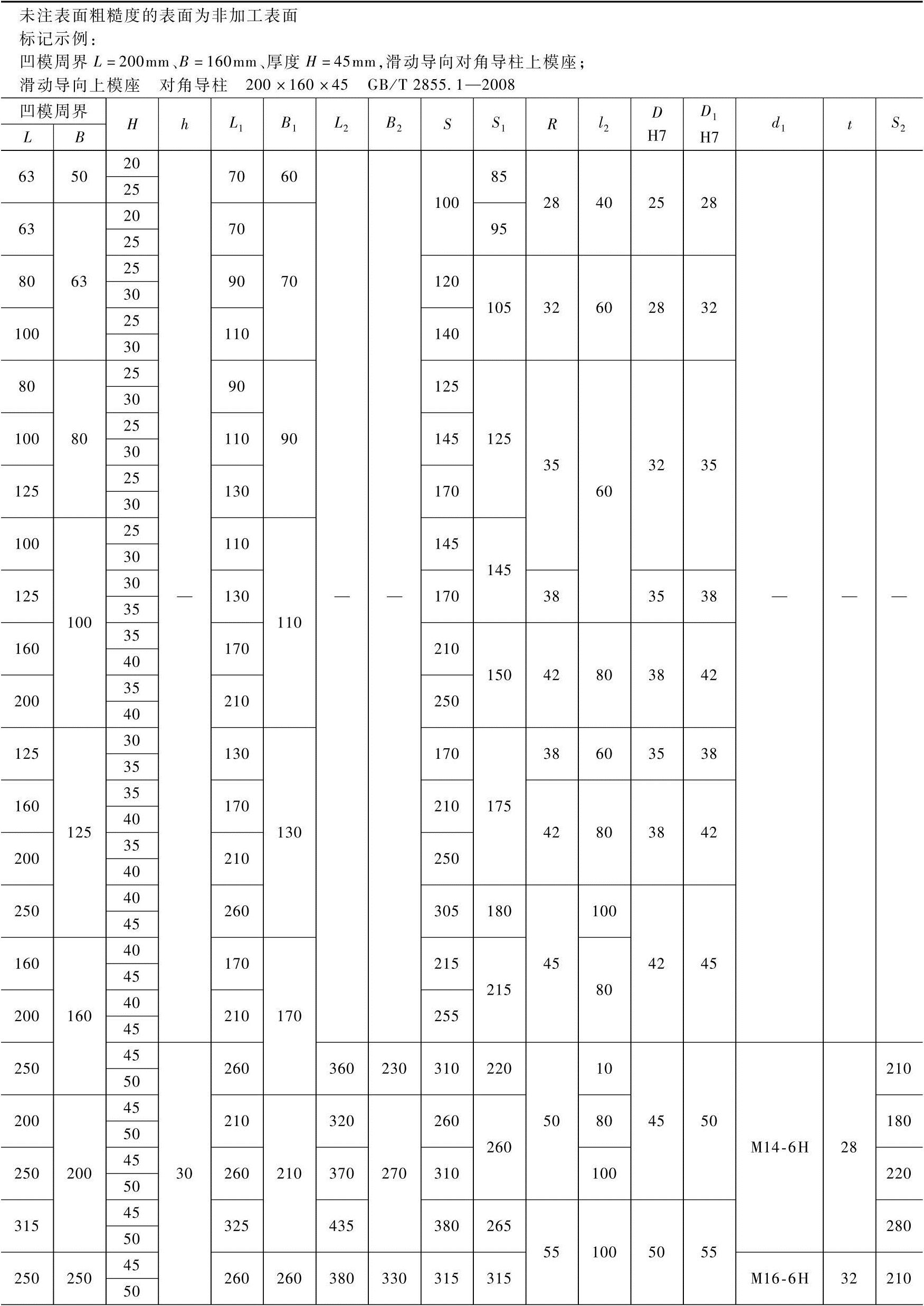

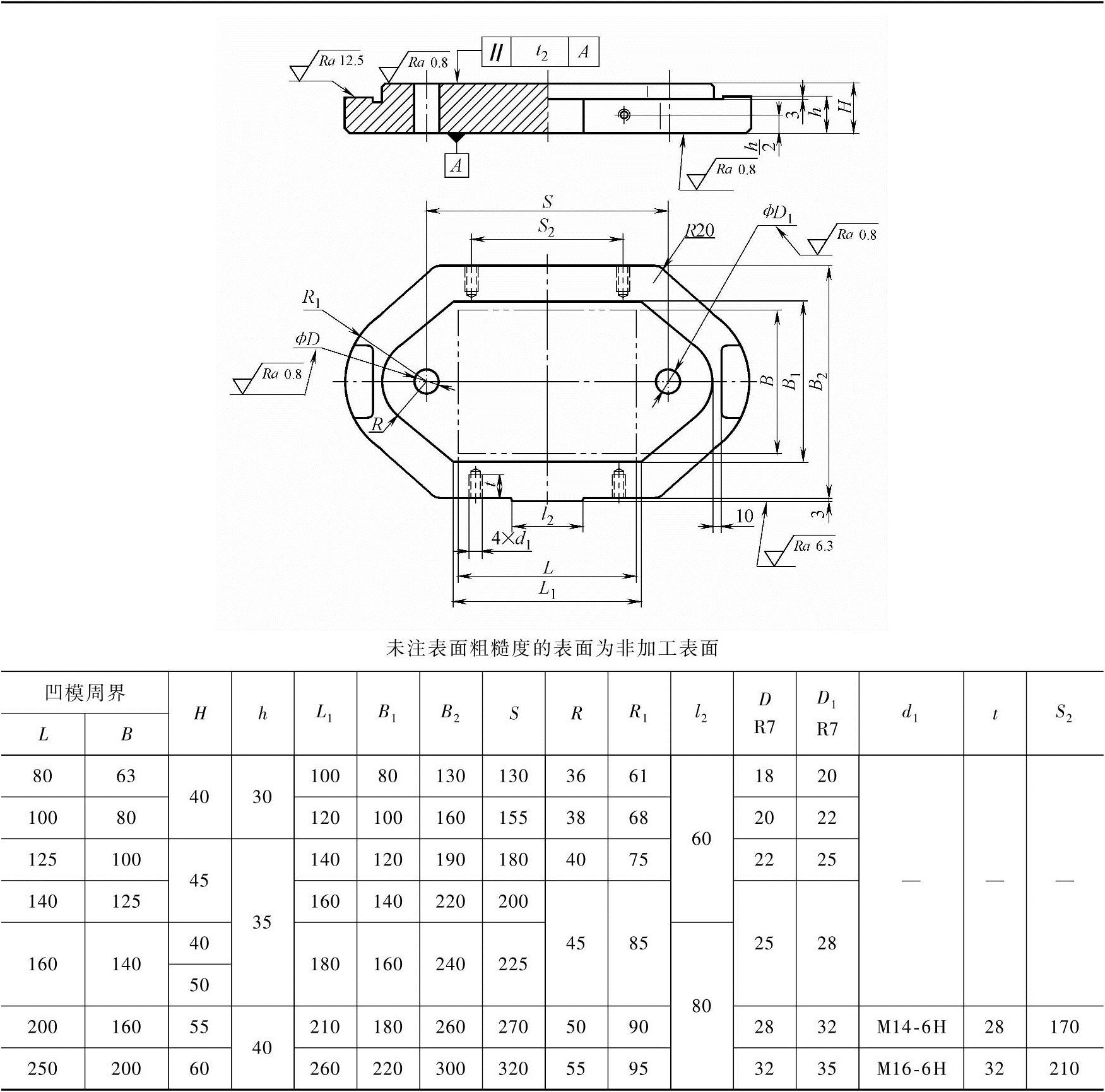

表6-19 滑动导向对角导柱上模座（摘自GB/T 2855.1—2008） （单位：mm）

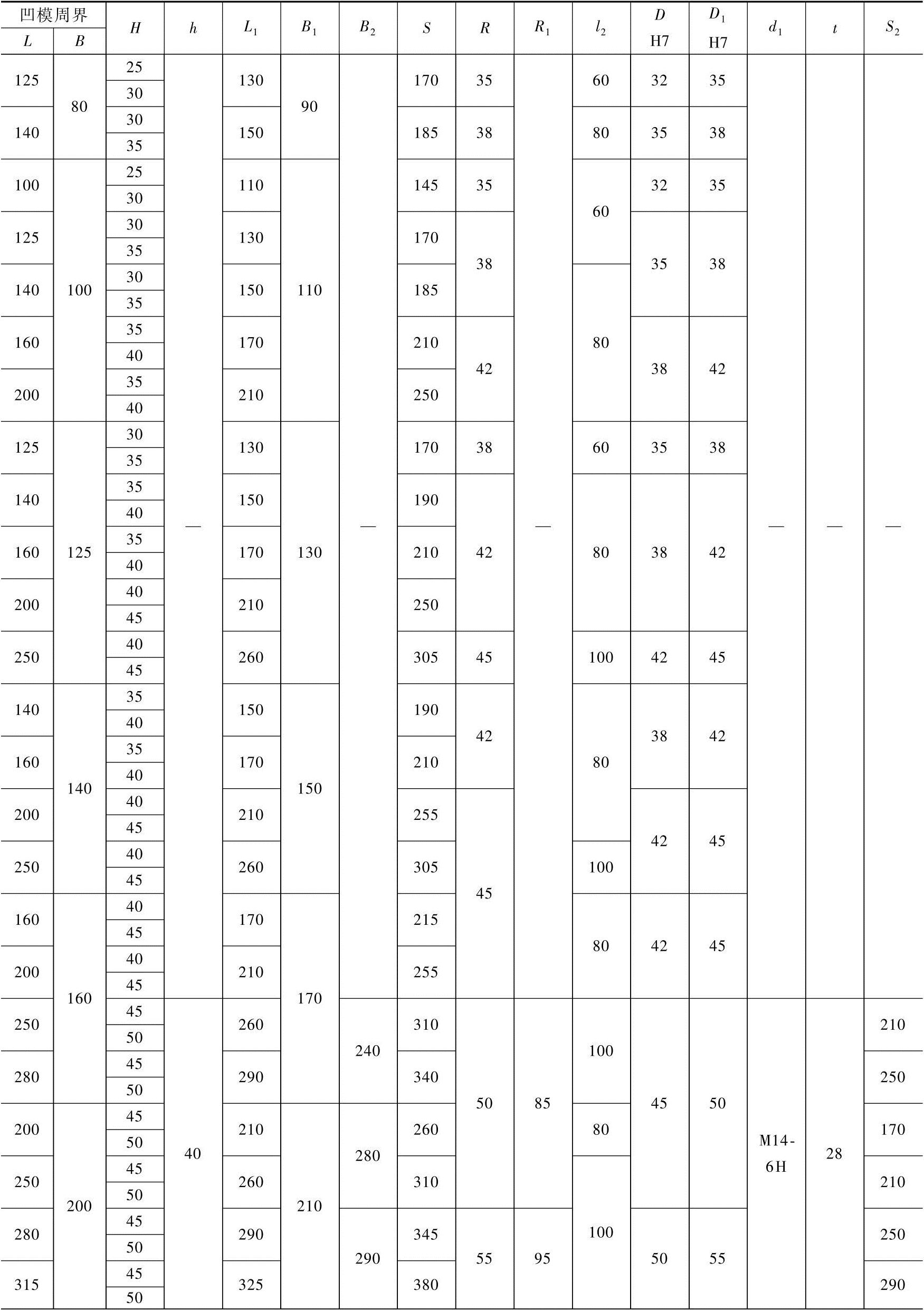

（续）

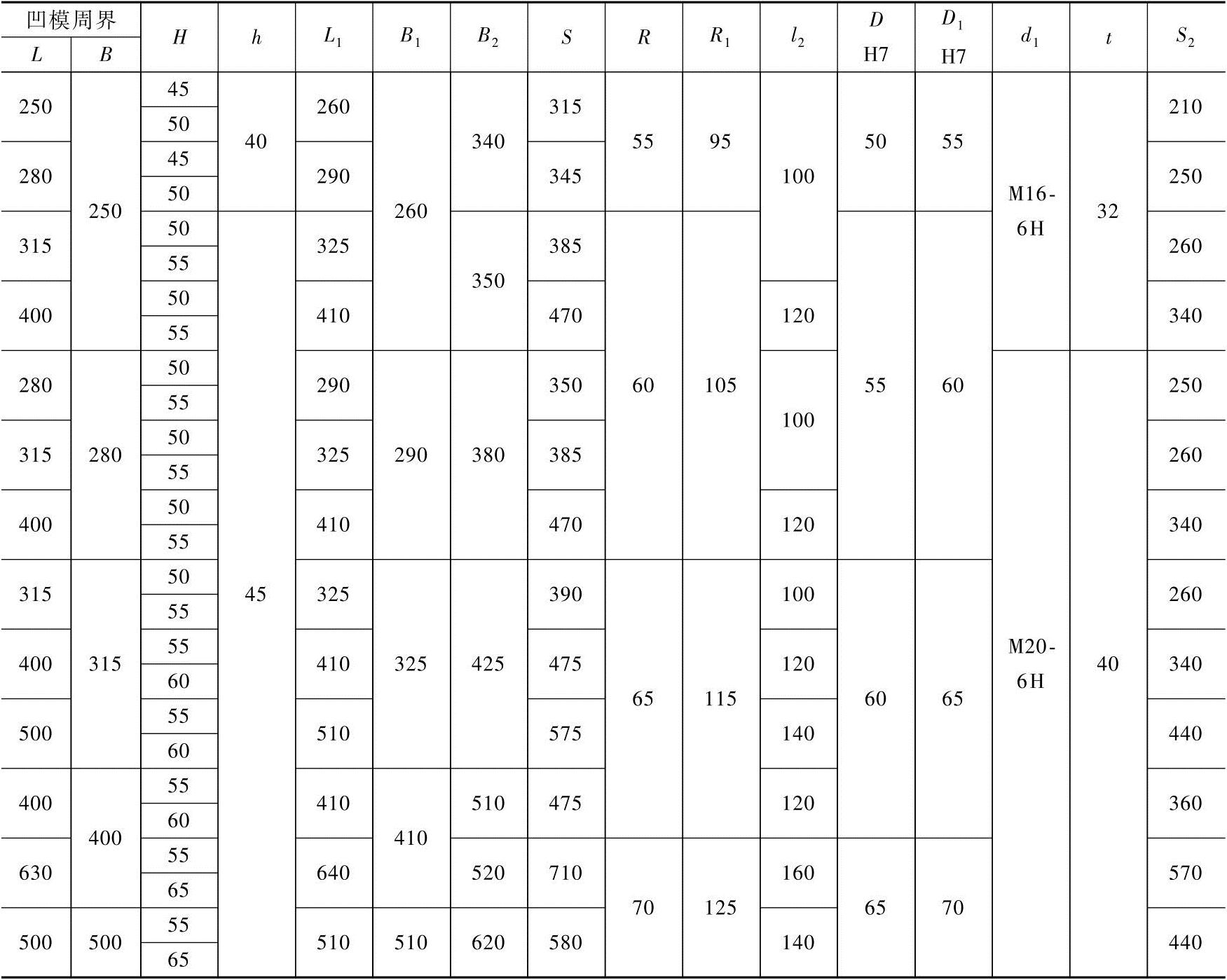

（续）
注：1.压板台的形状、位置尺寸和标记面的位置尺寸由制造者确定。
2.表图（包括表6-21～表6-49中的附图）中的平行度公差t2见表6-20（摘自JB/T 8070—2008）。

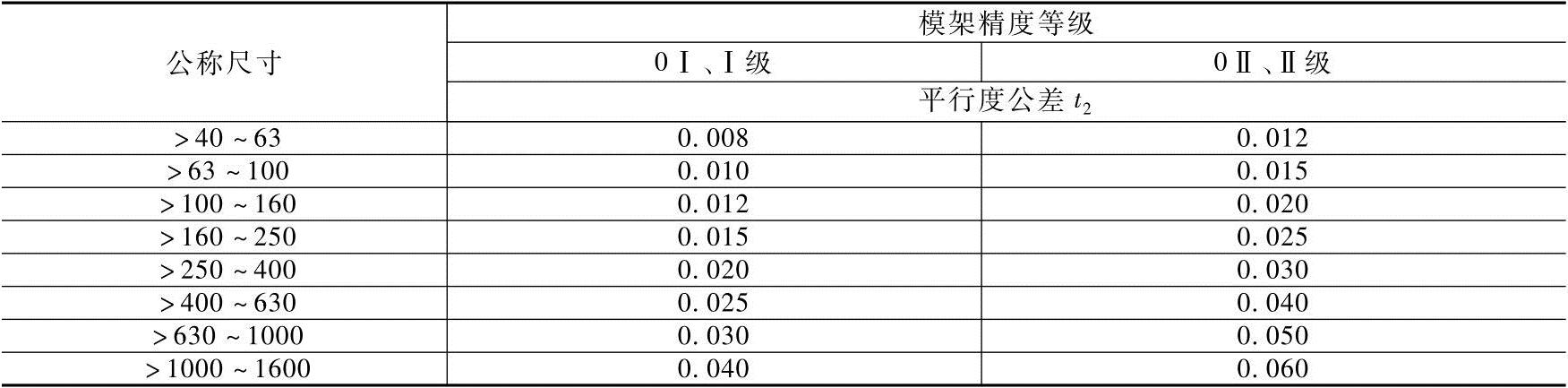

表6-20 模座的平行度公差 （单位：mm）

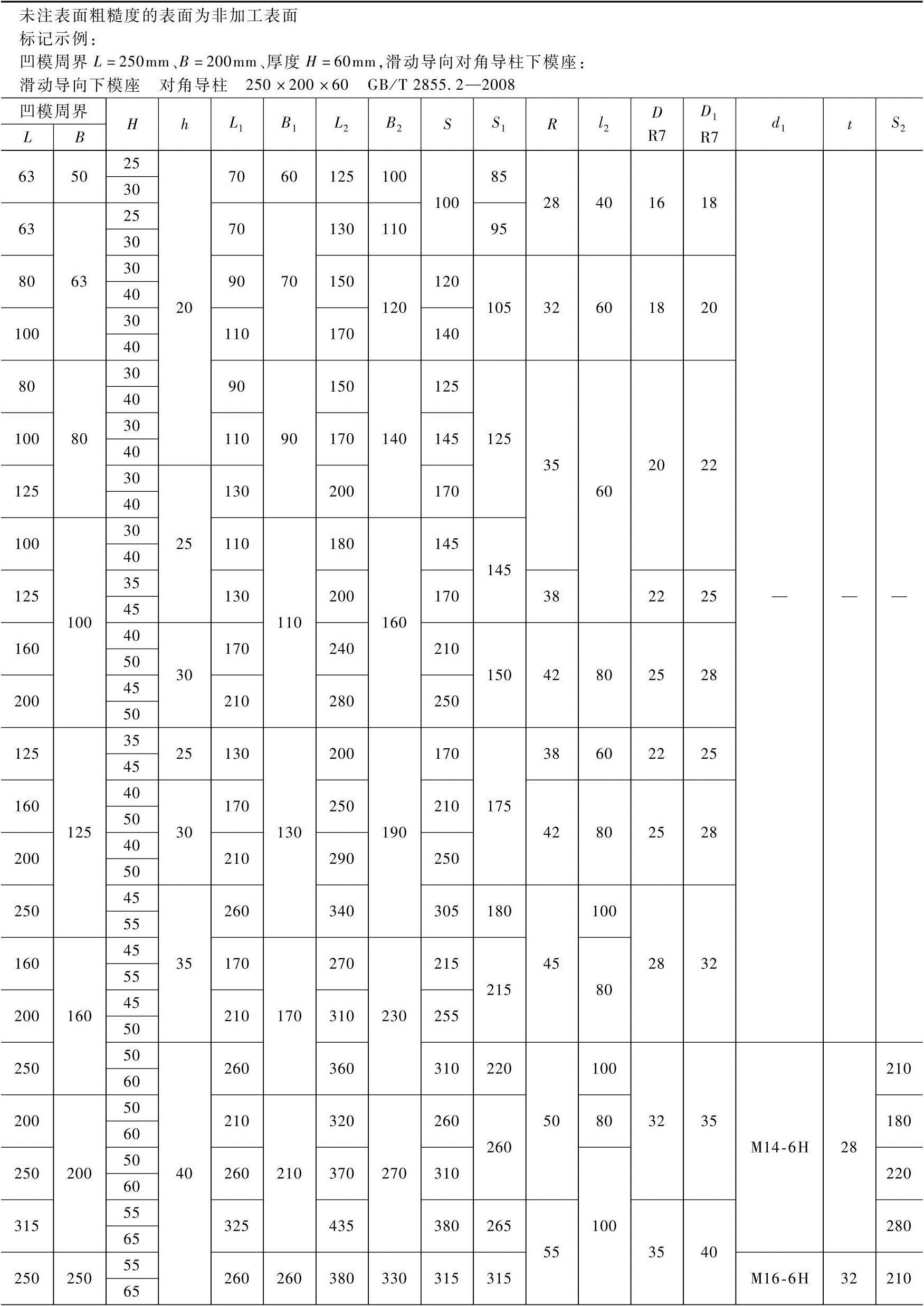

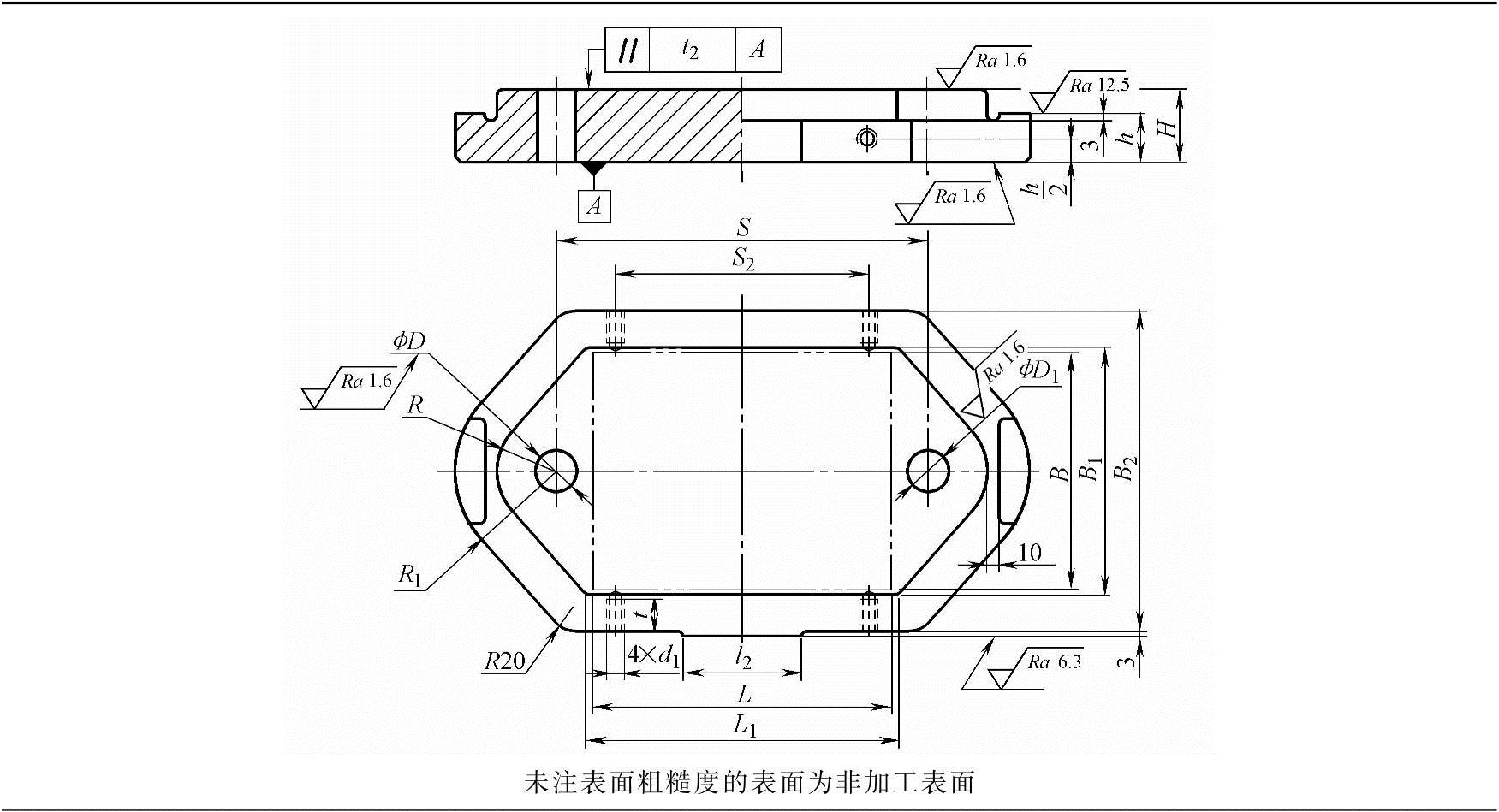

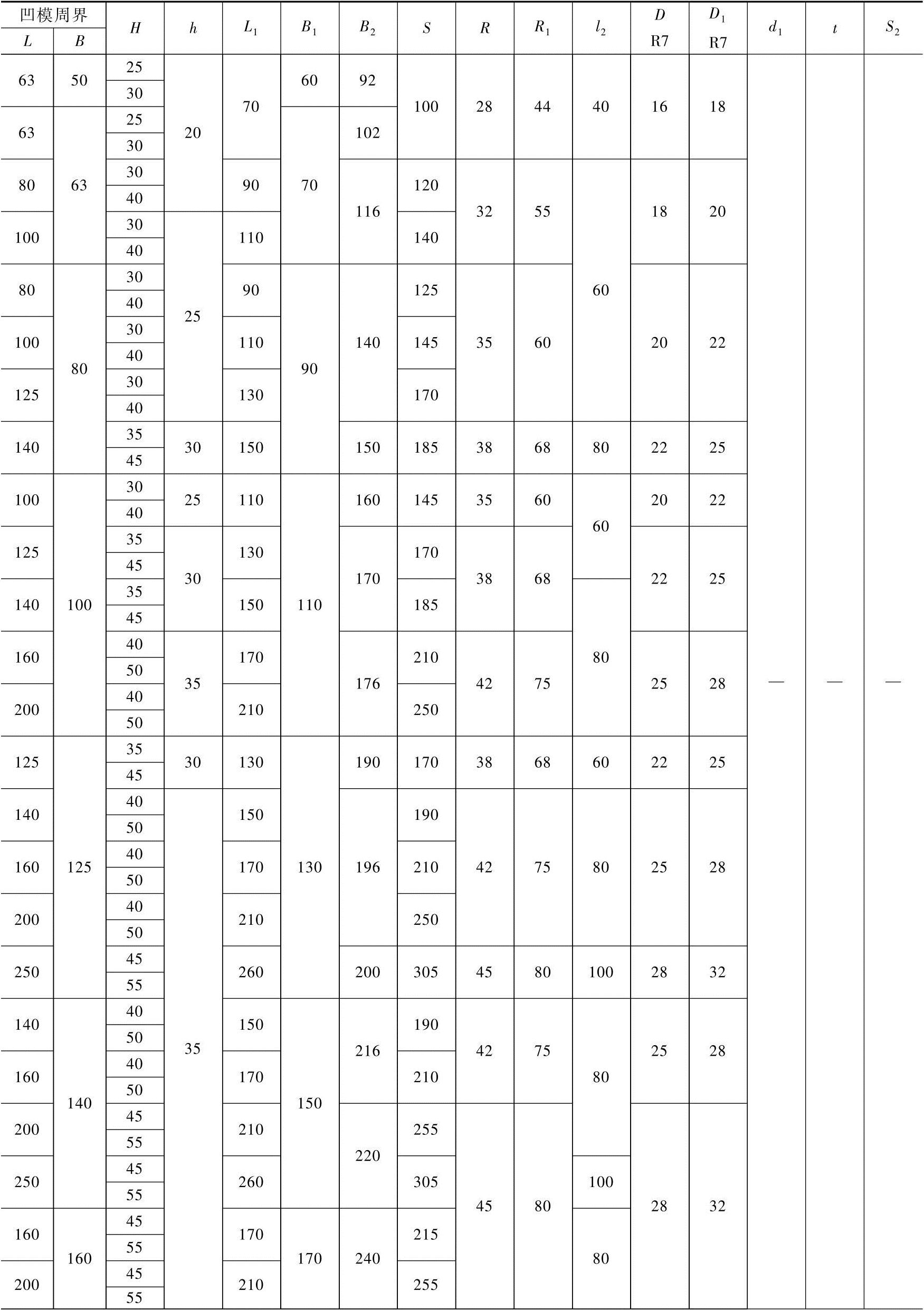

表6-21 滑动导向对角导柱下模座（摘自GB/T 2855.2—2008） （单位：mm）
（续）
（续）
注：1.压板台的形状、位置尺寸和标记面的位置尺寸由制造者确定。
2.安装B型导柱时，D R7、D1R7改为DH7、D1H7。

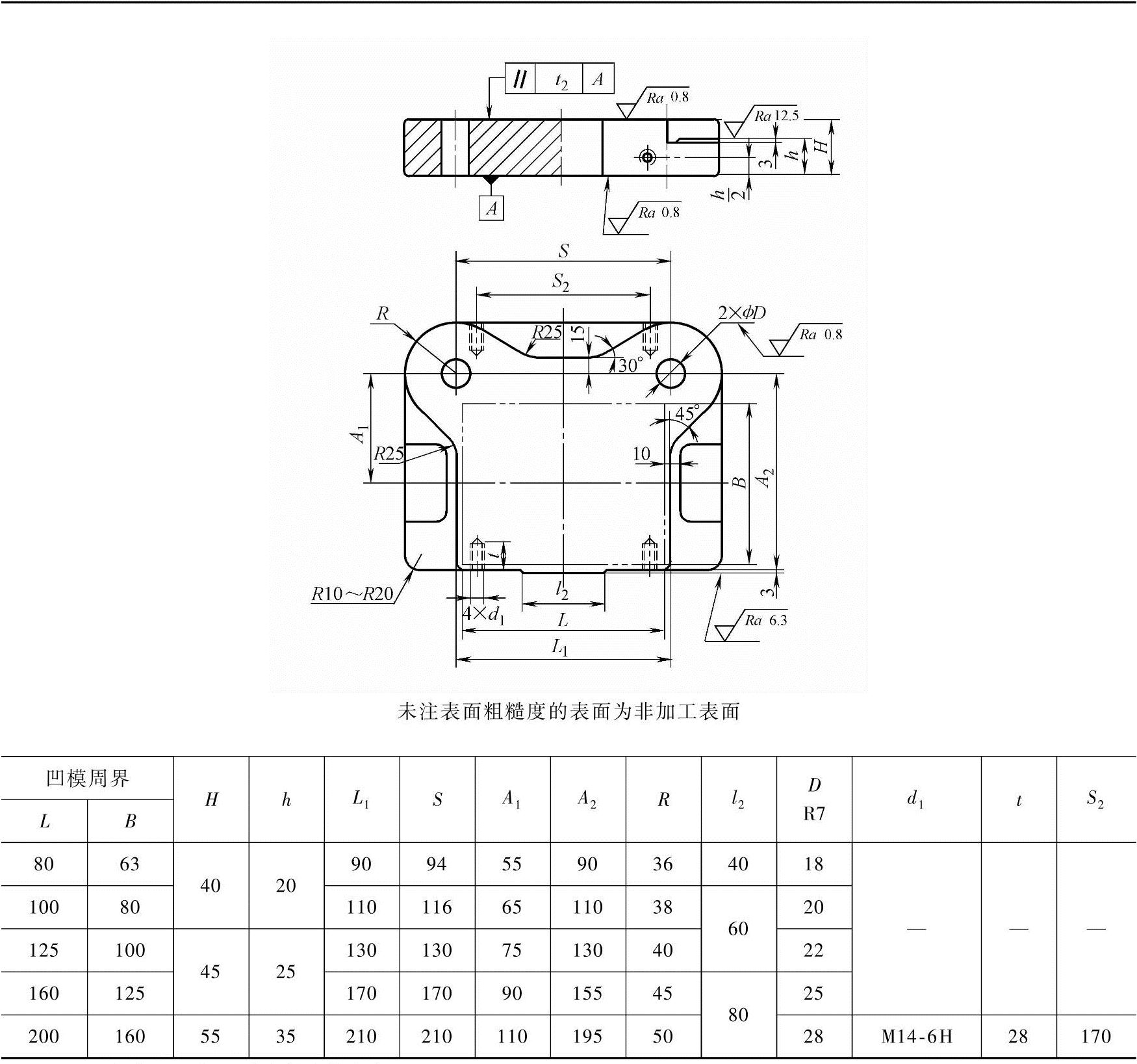

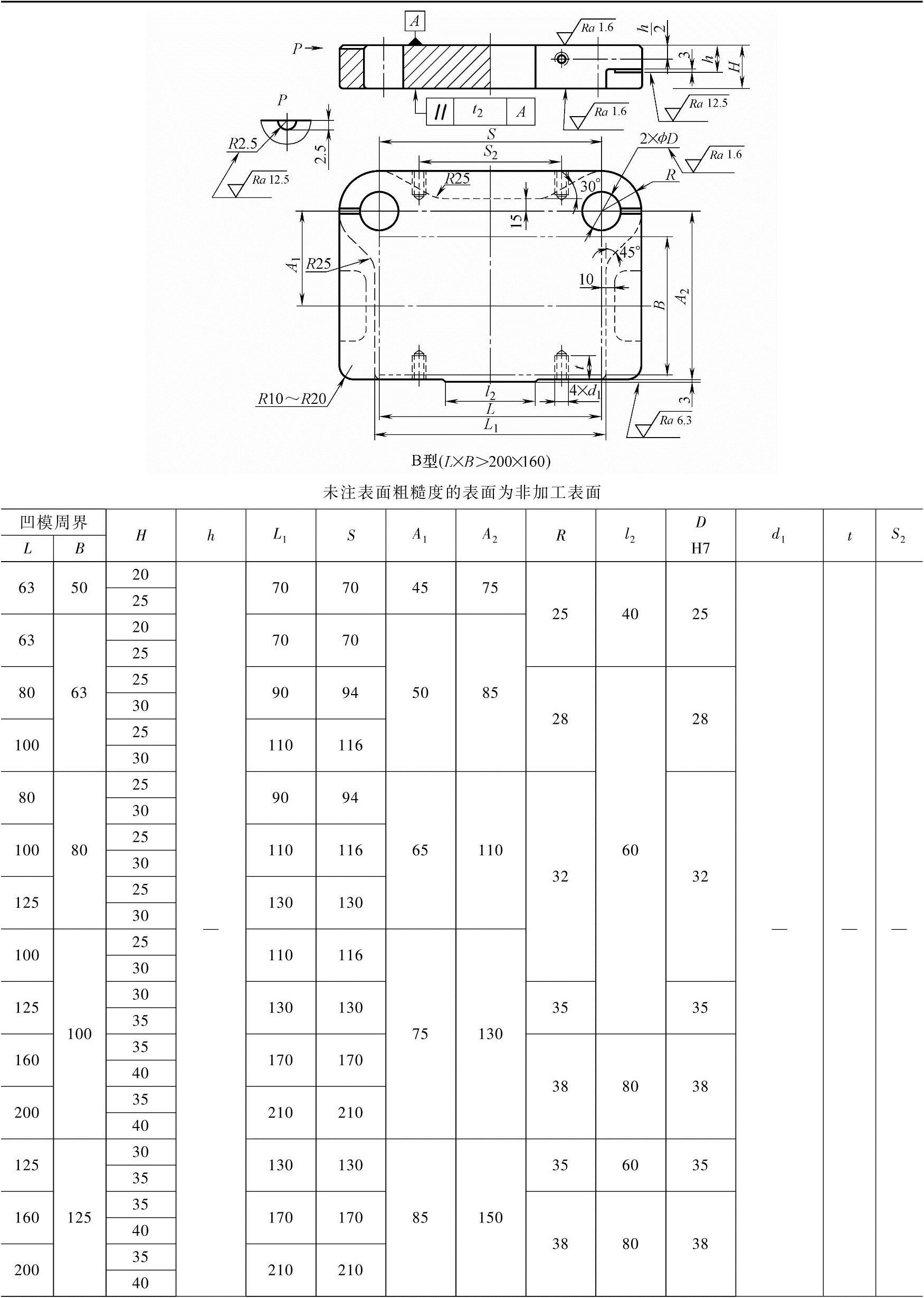

（2）滑动导向后侧导柱上模座（见表6-22和表6-23）

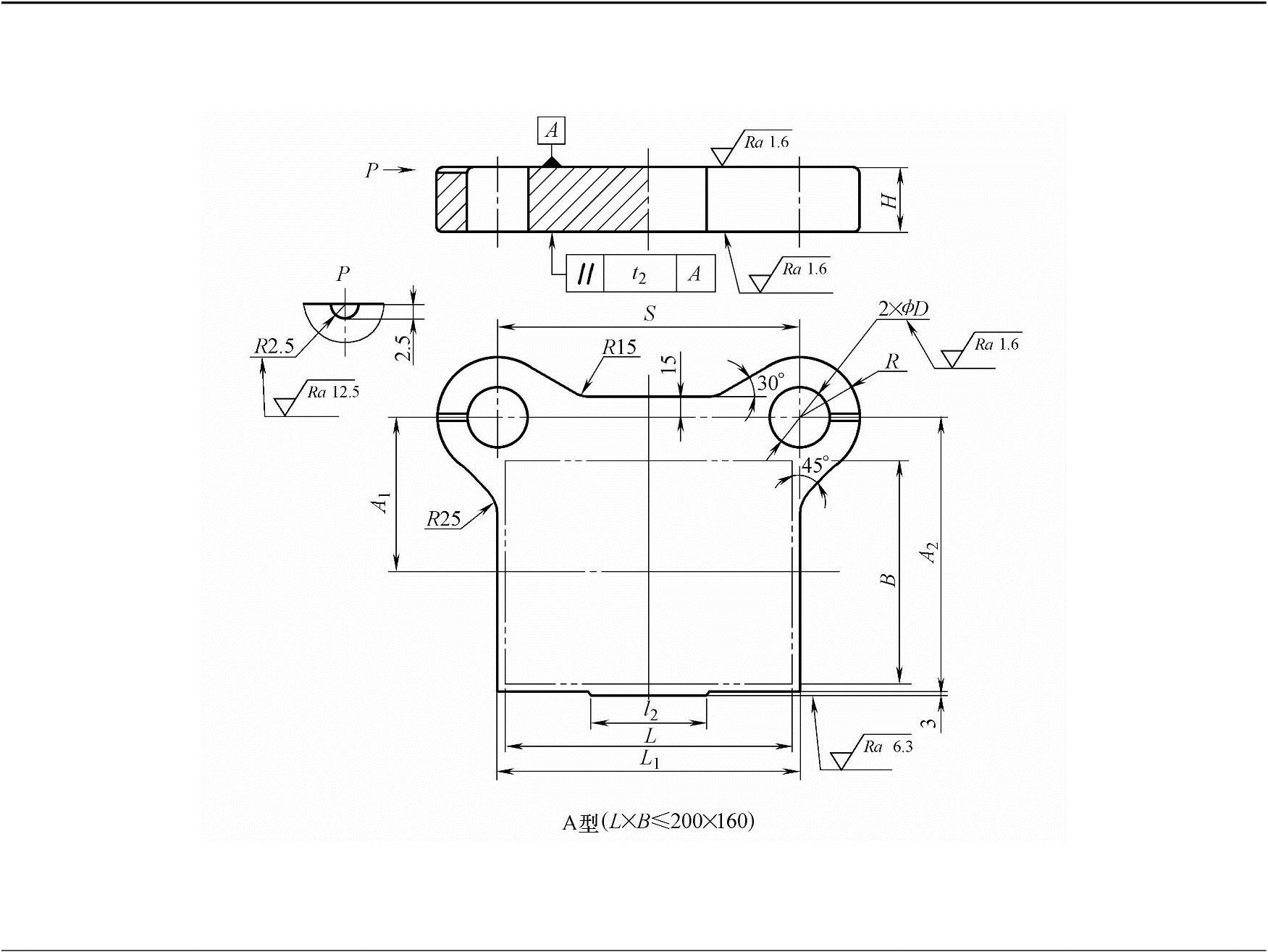

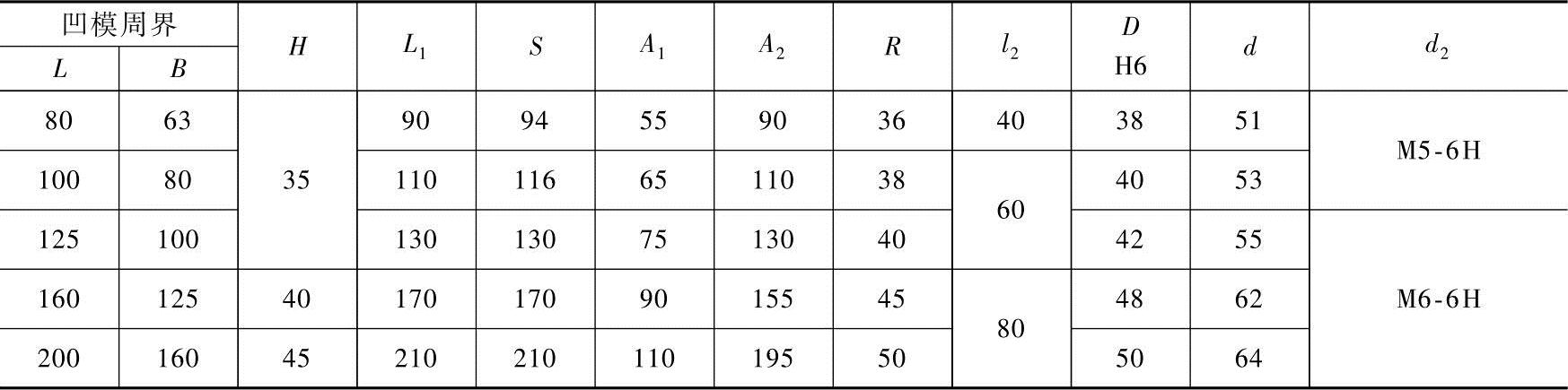

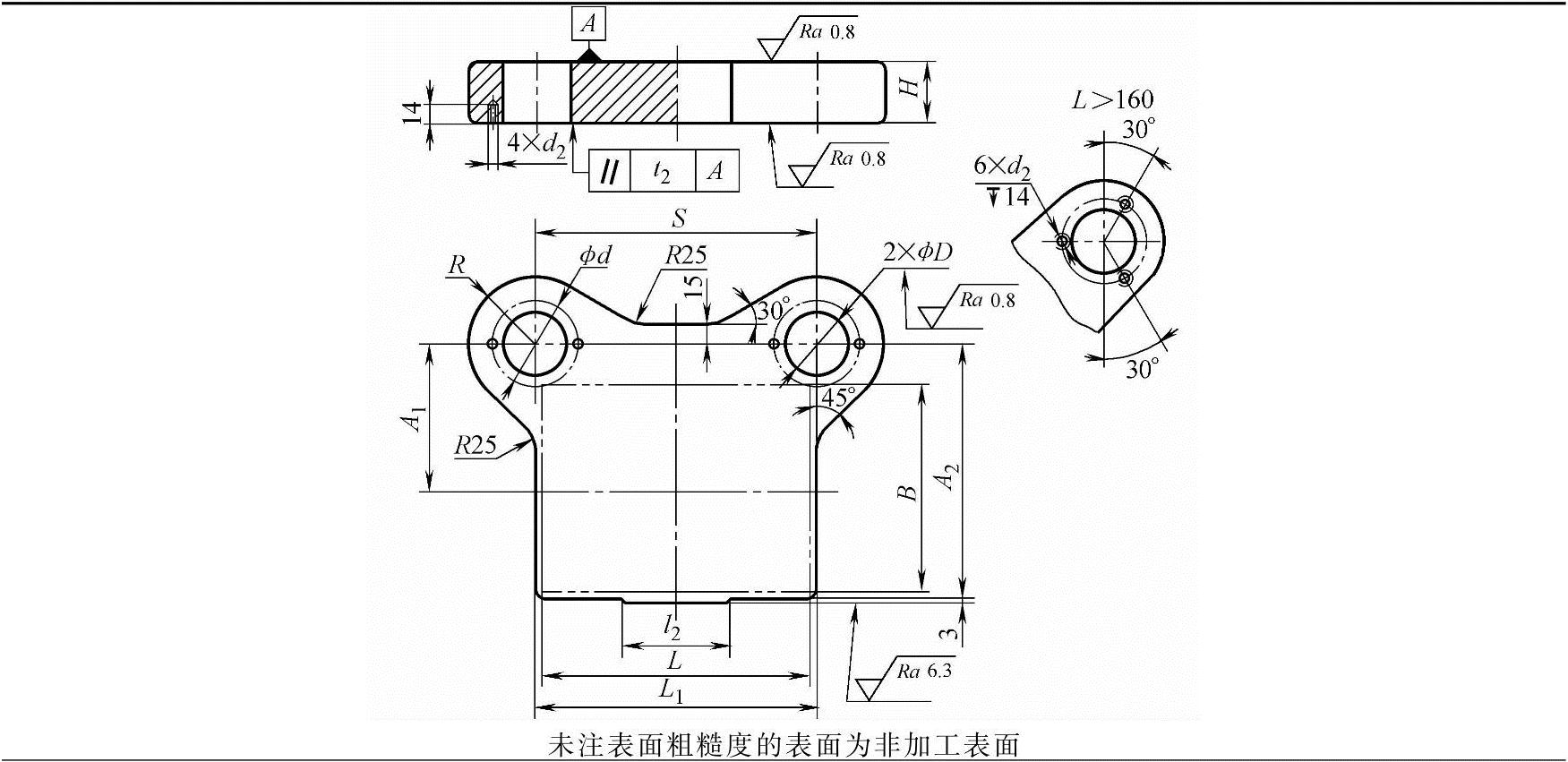

表6-22 滑动导向后侧导柱上模座（摘自GB/T 2855.1—2008） （单位：mm）

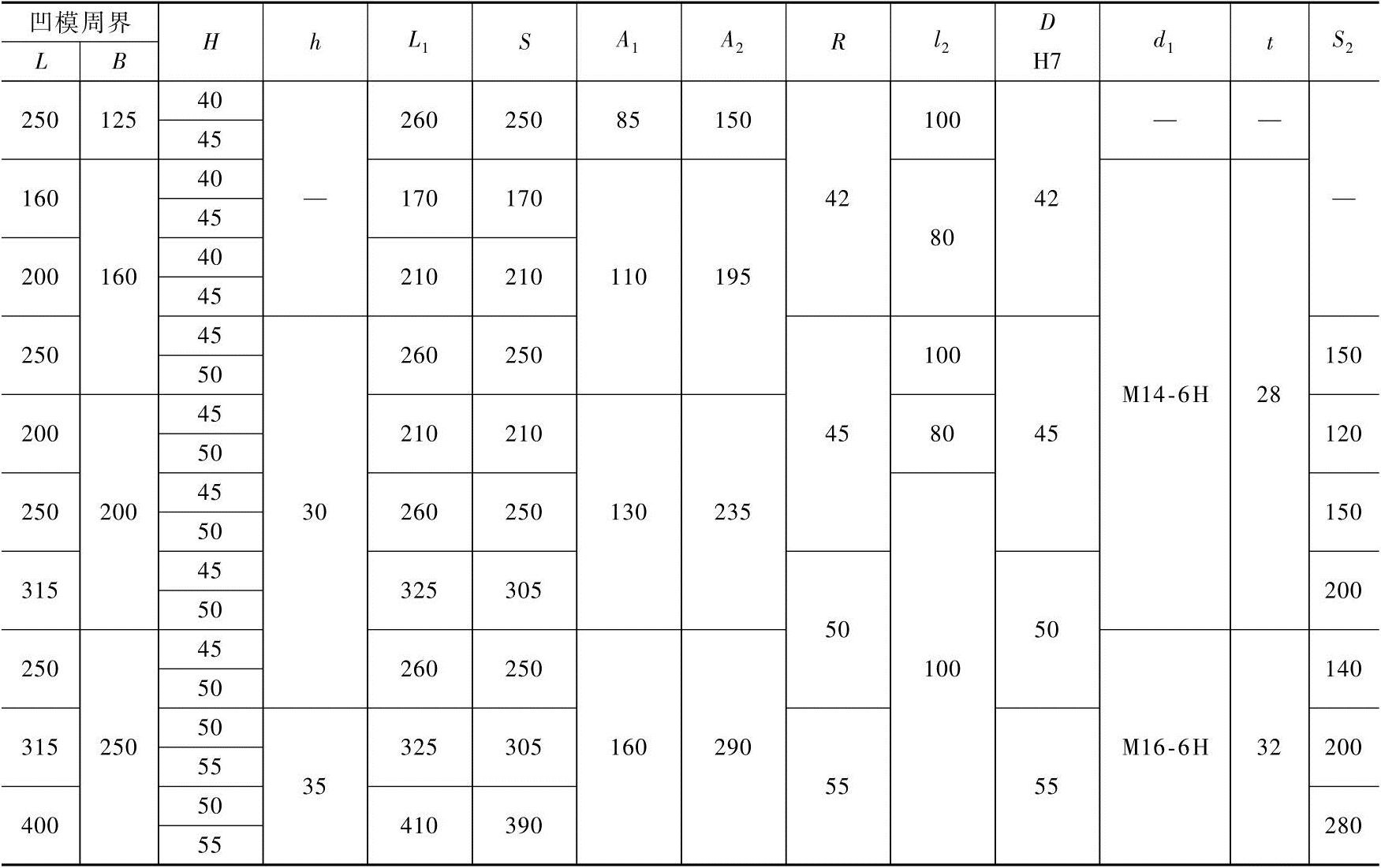

（续）
（续）
注：压板台的形状尺寸由制造者确定。

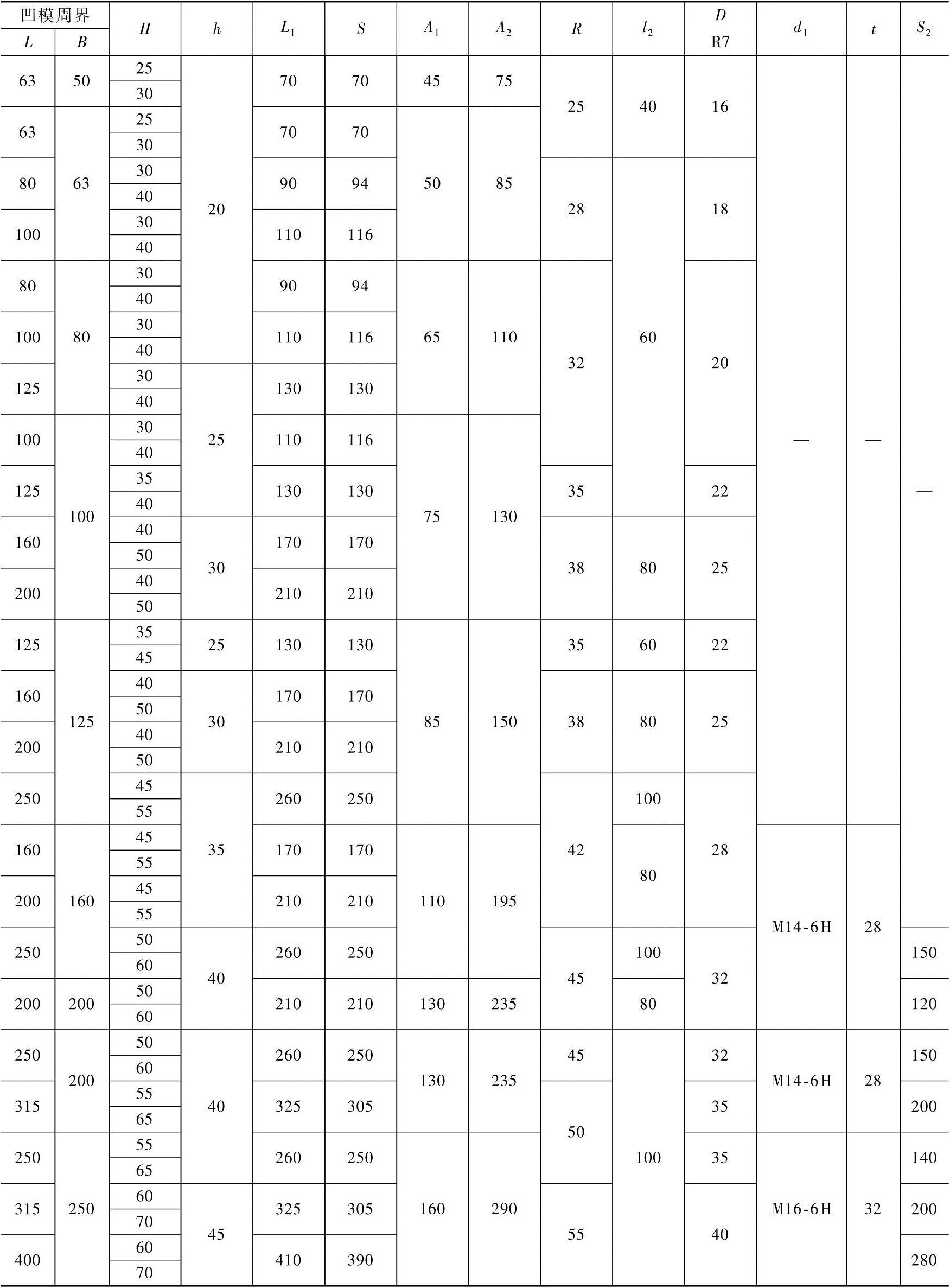

表6-23 滑动导向后侧导柱下模座（摘自GB/T 2855.2—2008） （单位：mm）
（续）
注：1.压板台的形状尺寸由制造者确定。
2.安装B型导柱时，D R7改为D H7。
（3）滑动导向中间导柱模座（见表6-24和表6-25）
表6-24 滑动导向中间导柱上模座（摘自GB/T 2855.1—2008） （单位：mm）
（续）
（续）
注：压板台的形状尺寸由制造者确定。

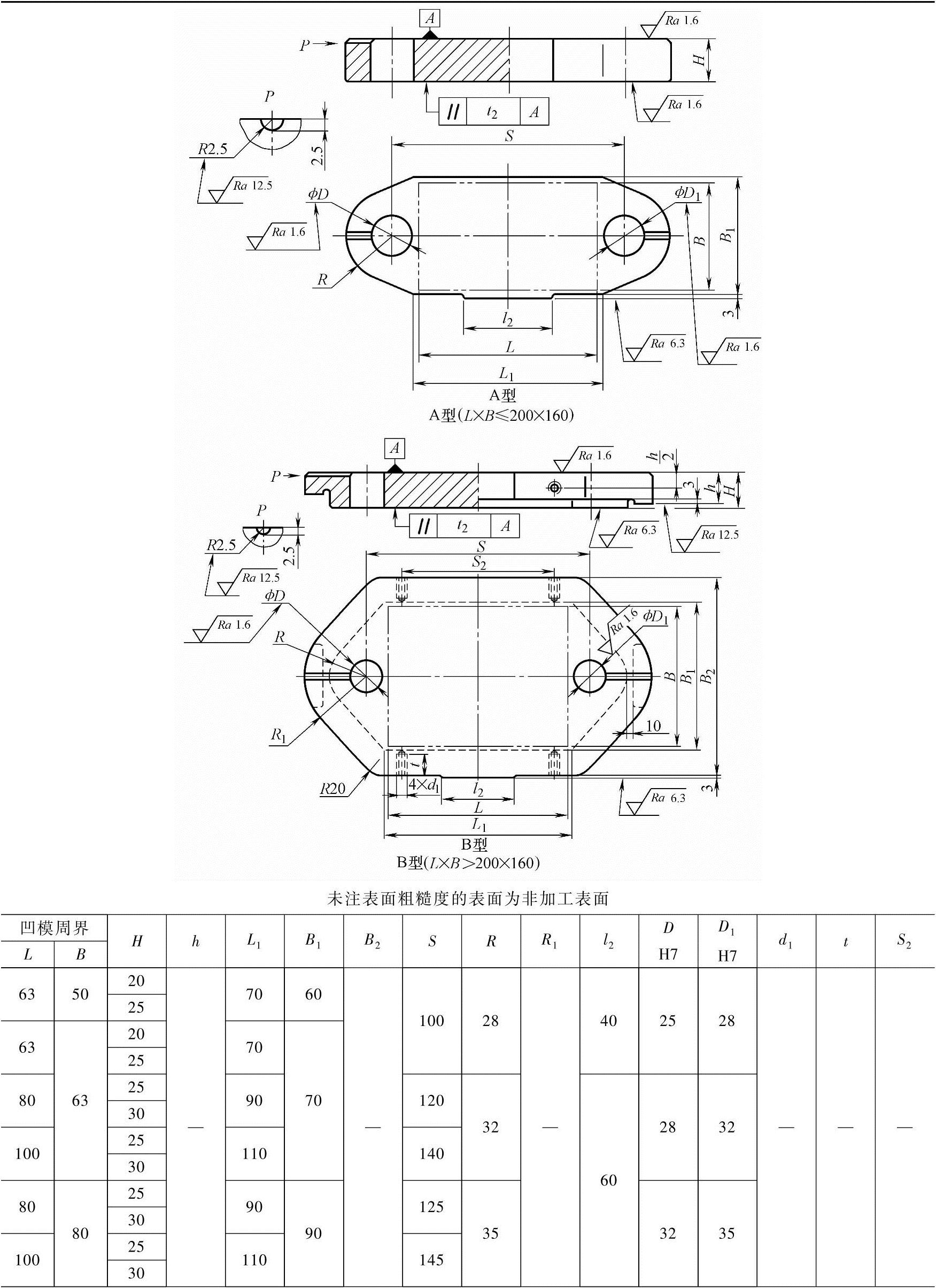

表6-25 滑动导向中间导柱下模座（摘自GB/T 2855.2—2008） （单位：mm）
（续）
（续）
注：1.压板台的形状尺寸由制造者确定。
2.安装B型导柱时，D R7、D1 R7改为D H7、D1 H7。

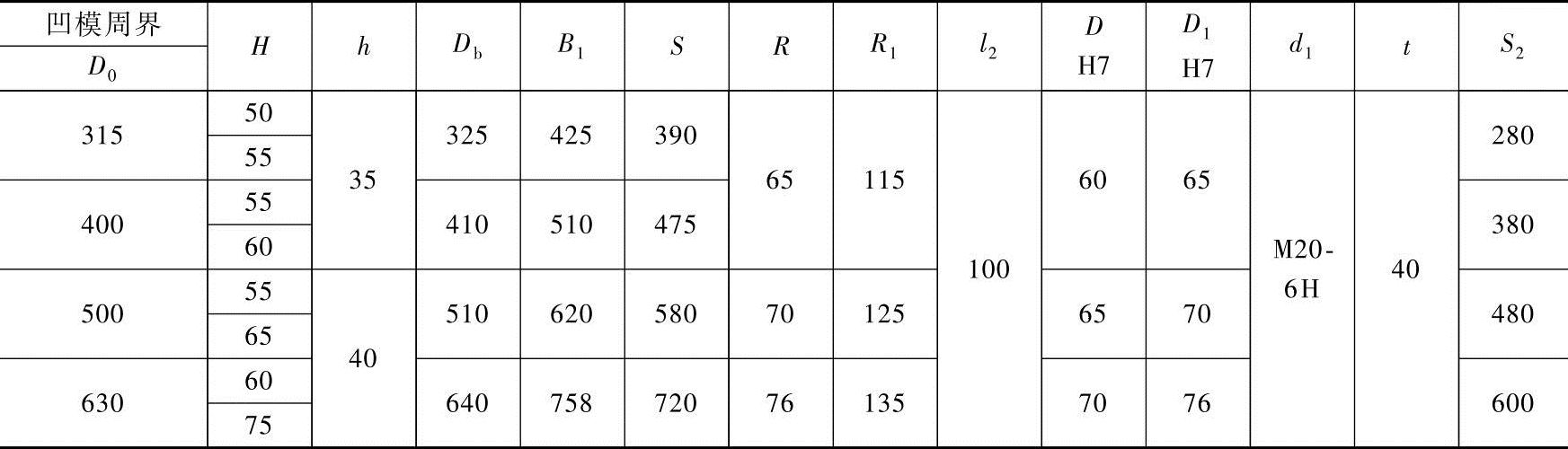

（4）滑动导向中间导柱圆形模座（见表6-26和表6-27）
表6-26 滑动导向中间导柱圆形上模座（摘自GB/T 2855.1—2008） （单位：mm）(https://www.chuimin.cn)
（续）
注：压板台的形状尺寸由制造者确定。
表6-27 滑动导向中间导柱圆形下模座（摘自GB/T 2855.2—2008） （单位：mm）
（续）
注：1.压板台的形状尺寸由制造者确定。
2.安装B型导柱时，D R7、D1 R7改为D H7、D1 H7。
（5）滑动导向四导柱模座（见表6-28和表6-29）

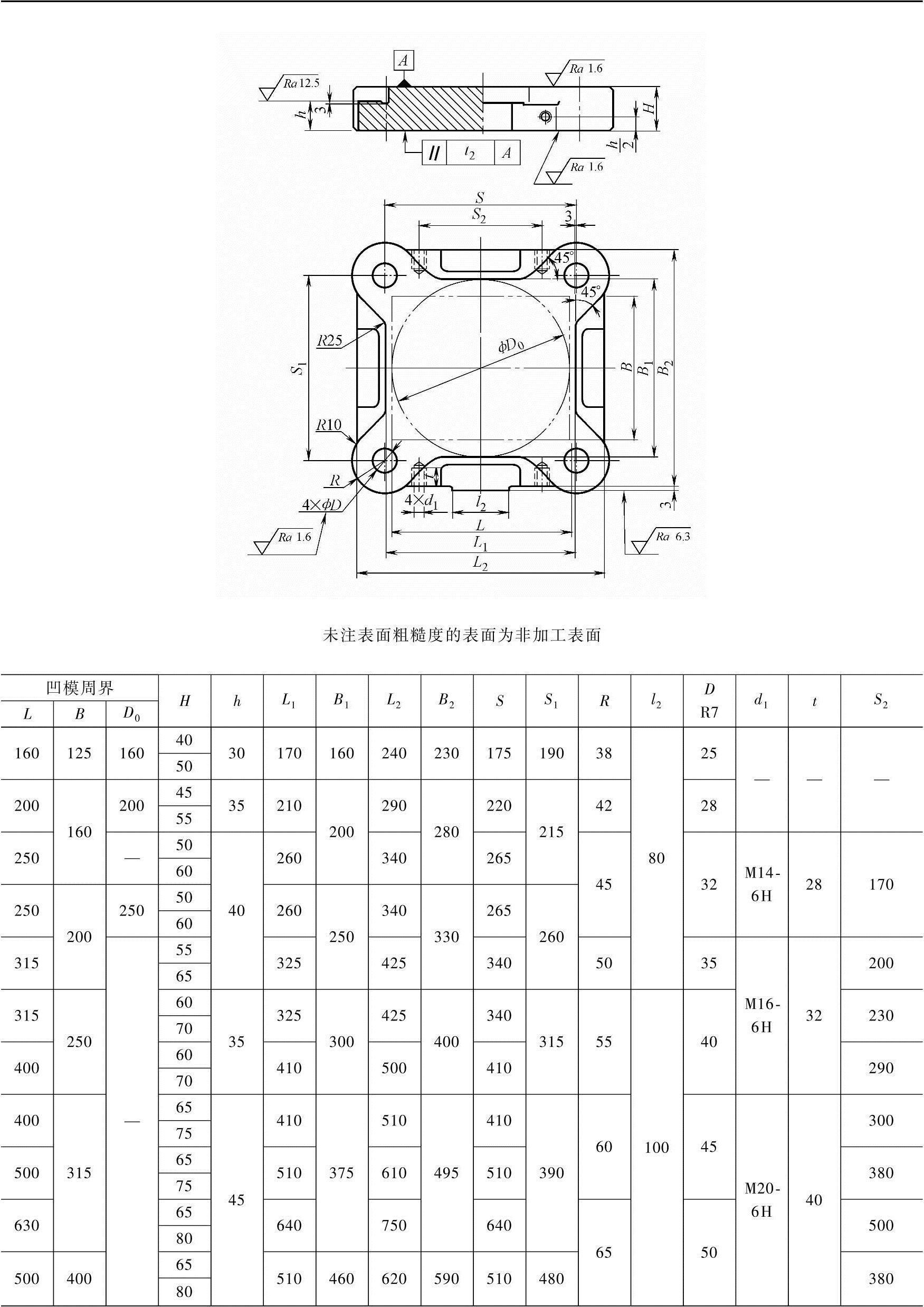

表6-28 滑动导向四导柱上模座（摘自GB/T 2855.1—2008） （单位：mm）

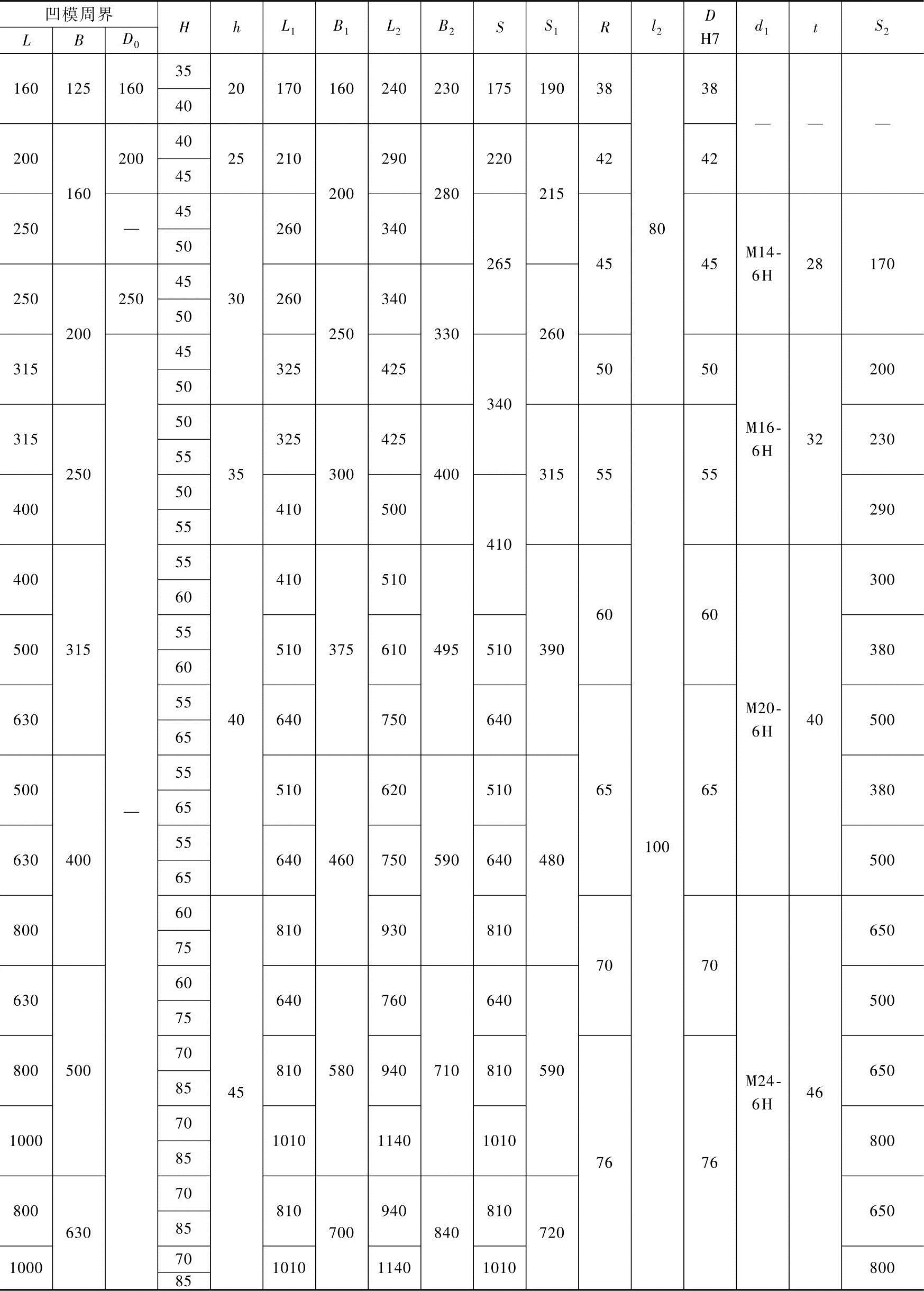

（续）
注：压板台的形状尺寸由制造者确定。

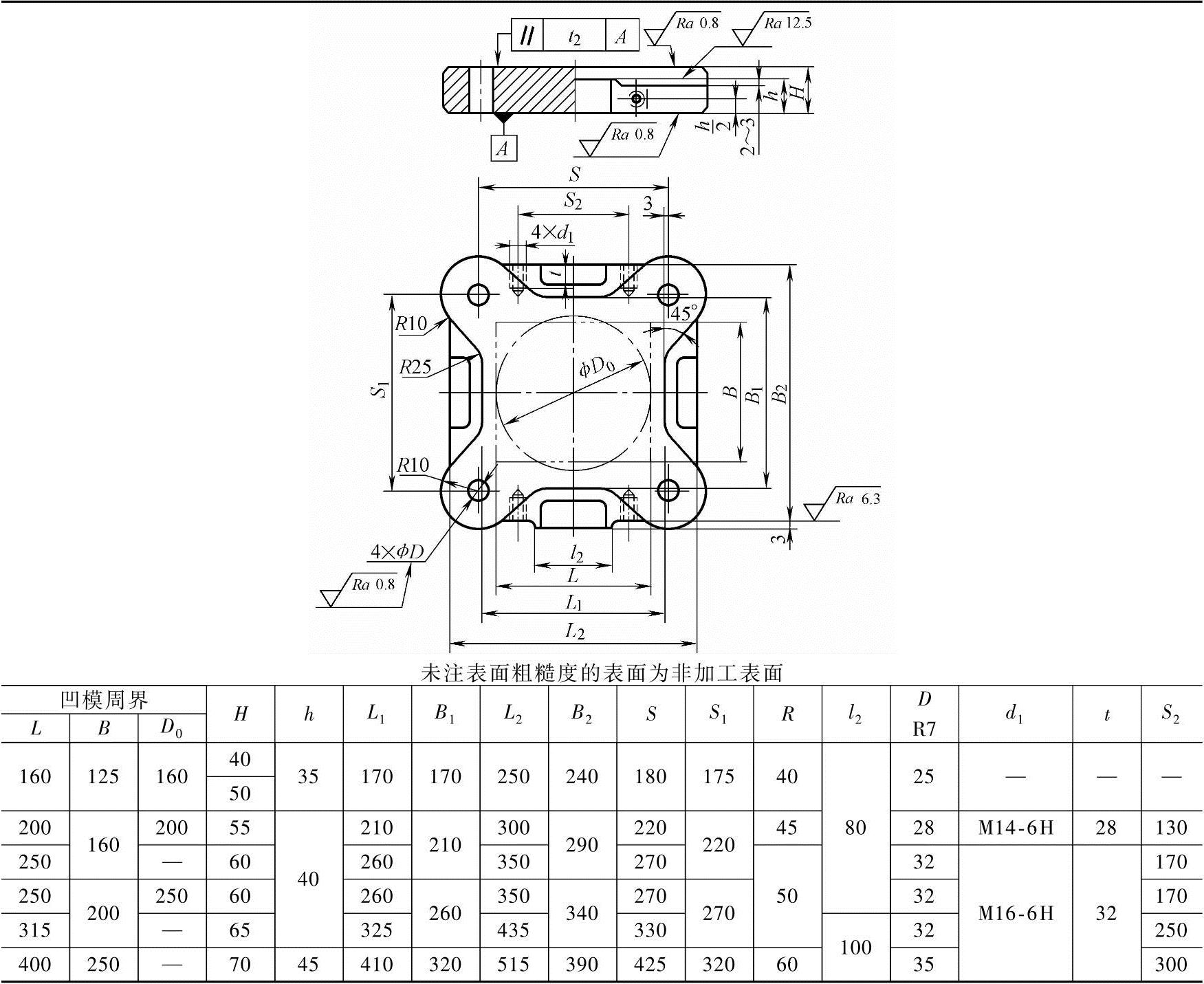

表6-29 滑动导向四导柱下模座（摘自GB/T 2855.2—2008） （单位：mm）
（续）
注：1.压板台的形状尺寸由制造者确定。
2.安装B型导柱时，D R7改为D H7。
2.滚动导向模座
（1）滚动导向对角导柱模座（见表6-30和表6-31）

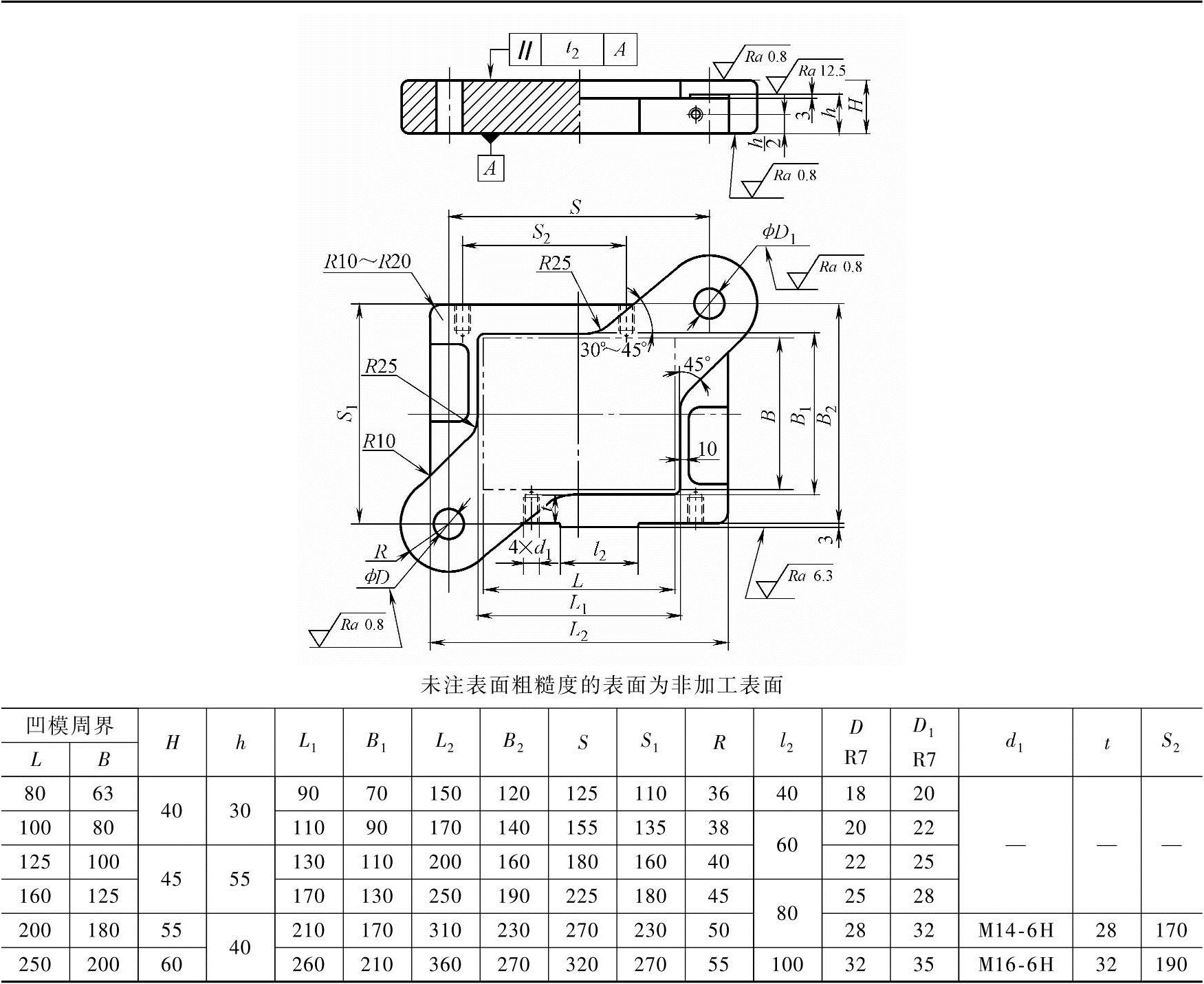

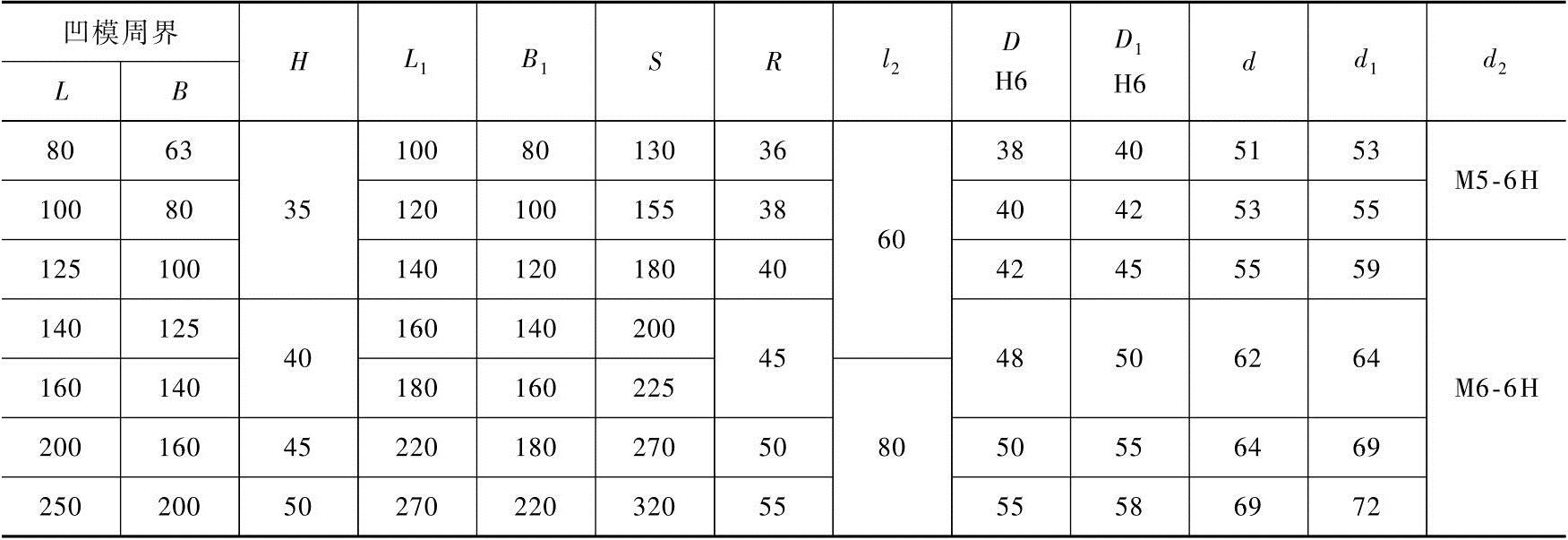

表6-30 滚动导向对角导柱上模座（摘自GB/T 2856.1—2008） （单位：mm）
表6-31 滚动导向对角导柱下模座（摘自GB/T 2856.2—2008） （单位：mm）
注：压板台的形状、位置尺寸和标记面的位置尺寸由制造者确定。
（2）滚动导向中间导柱模座（见表6-32和表6-33）
表6-32 滚动导向中间导柱上模座（摘自GB/T 2856.1—2008） （单位：mm）
（续）
表6-33 滚动导向中间导柱下模座（摘自GB/T 2856.2—2008） （单位：mm）
注：压板台的形状尺寸由制造者确定。
（3）滚动导向四导柱模座（见表6-34和表6-35）
表6-34 滚动导向四导柱上模座（摘自GB/T 2856.1—2008） （单位：mm）
注：压板台的形状尺寸由制造者确定。

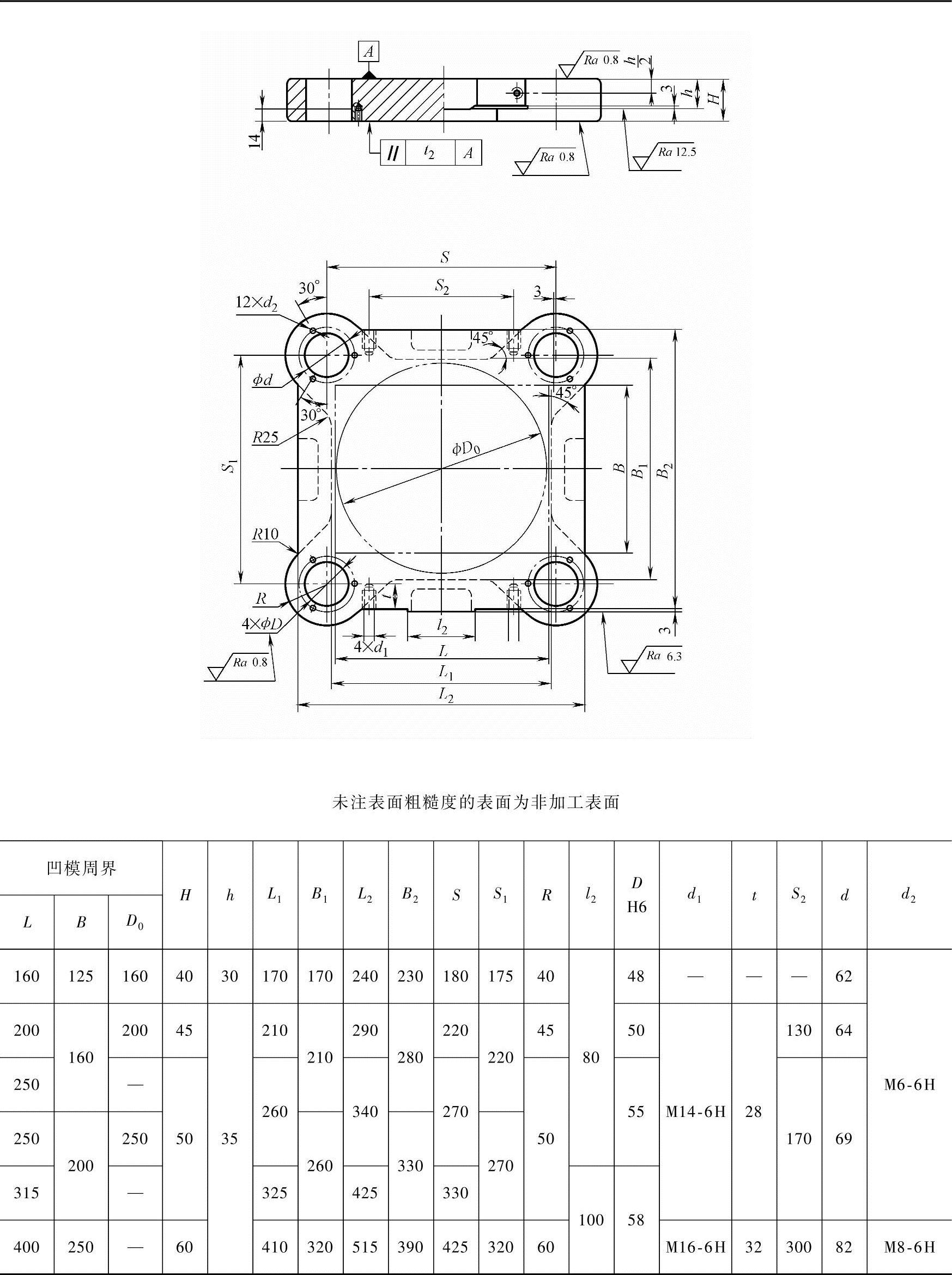

表6-35 滚动导向四导柱下模座（摘自GB/T 2856.2—2008） （单位：mm）
注：压板台的形状尺寸由制造者确定。
（4）滚动导向后侧导柱模座（见表6-36和表6-37）
表6-36 滚动导向后侧导柱上模座（摘自GB/T 2856.1—2008） （单位：mm）
（续）
表6-37 滚动导向后侧导柱下模座（摘自GB/T 2856.2—2008） （单位：mm）
注：压板台的形状尺寸由制造者确定。
