如何选择标准模架

2025-09-29 理论教育版权反馈

【摘要】：一般来说，选择标准模架的步骤如下。根据型腔深度和型腔底板厚度得到模板厚度，并按照标准尺寸进行修整。根据确定下来的模板周界尺寸，配合模板所需厚度查标准选择模架。7）检验所选模架的合适性。对所选的模架还需检验模架与注射机之间的关系，如闭合高度、开模行程及推出形式等，如不合适则还需要重新选择。

一般来说，选择标准模架的步骤如下。

1）确定模架组合形式。根据制品成型所需的结构来确定模架的结构组合形式。

2）确定型腔壁厚。通过查表8⁃1或有关壁厚计算公式来得到型腔壁厚尺寸。

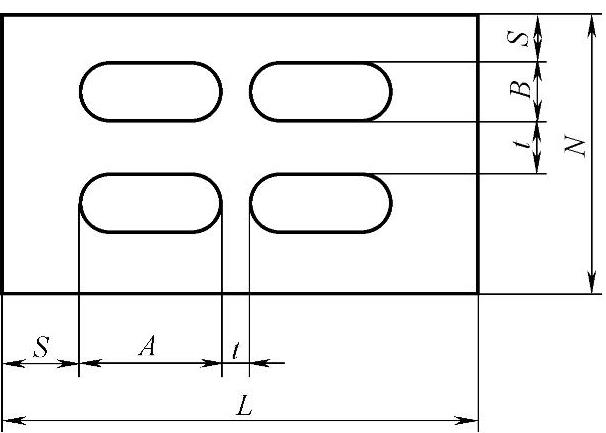

3）计算型腔模板周界尺寸。型腔模板所需长宽尺寸如图8⁃9所示。

图8⁃9 型腔模板的长宽尺寸

型腔模板的长度计算公式为

L=S+A+t+A+S （8⁃1）

型腔模板的宽度计算公式为

N=S+B+t+B+S （8⁃2）

式中 L——型腔模板的长度（mm）；(https://www.chuimin.cn)

N——型腔模板的宽度（mm）；

S——型腔至模板边缘壁厚（mm）；

A——型腔长度（mm）；

B——型腔宽度（mm）；

t——型腔间壁厚（mm），一般取（1/4～1/3）S。

4）确定模板周界尺寸。由上一步计算出的模板周界不太可能与标准模板的尺寸相等，所以必须将计算出的数据向标准尺寸“靠拢”，一般向较大的修整，另外在修整时还需考虑到在壁厚位置上应有足够的位置安装其他的零部件，如果不够的话，需要增加壁厚尺寸S。

5）确定模板厚度。根据型腔深度和型腔底板厚度得到模板厚度，并按照标准尺寸进行修整。

6）选择模架尺寸。根据确定下来的模板周界尺寸，配合模板所需厚度查标准选择模架。

7）检验所选模架的合适性。对所选的模架还需检验模架与注射机之间的关系，如闭合高度、开模行程及推出形式等，如不合适则还需要重新选择。
