1.机械化衬砌的主要设备

包括衬砌机、削坡机、混凝土布料机、磨光机、切缝机、填缝机和人工台车等。其基本特性和用途见表14-4。

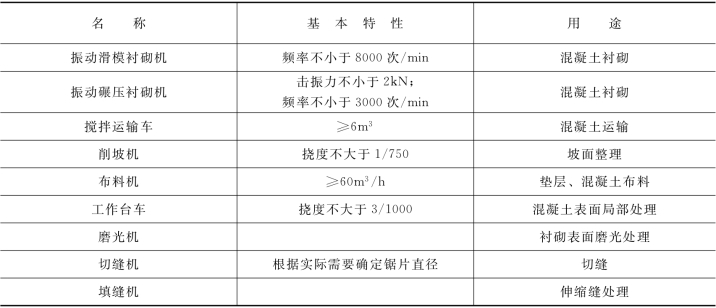

表14-4　衬砌机械化施工主要机械设备、机具一览表

pagenumber_ebook=366,pagenumber_book=358

衬砌机类型和主要基本技术参数如下：

（1）衬砌机的类型。

1）衬砌机按衬砌混凝土成型方式分类大致可分为两类，即振动滑模衬砌机和振动碾压衬砌机。

2）按衬砌机行走方式分类，又可分为轨道式衬砌机和履带式衬砌机。

（2）衬砌机的主要技术参数。(https://www.chuimin.cn)

表14-5 列举了国内外8 种衬砌机，其中SCFM 系列振动滑模成型衬砌机和CCFM系列振动碾压成型机是我国山东省南水北调工程建设管理局和山东省水利勘测设计院等单位开发的大型渠道混凝土机械化衬砌施工成套设备，并已经在南水北调济平干渠混凝土衬砌和山东宁津水库坝坡混凝土衬砌施工中得到了应用。

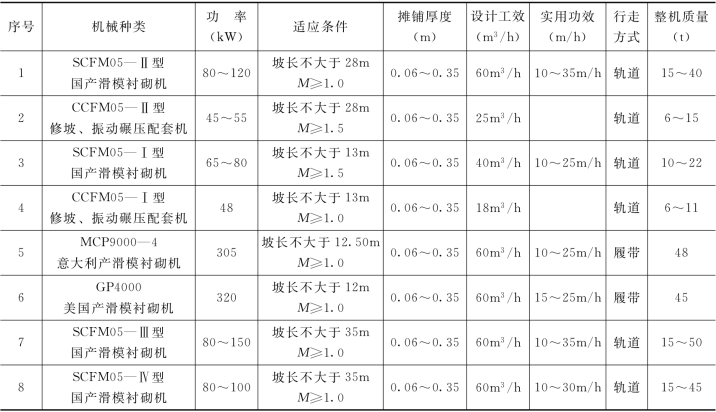

表14-5　各种衬砌机的基本技术参数

pagenumber_ebook=366,pagenumber_book=358

注　M 为坡度系数，1∶m。

2.衬砌机械化施工设备的选配

选配原则：机械性能可靠，工作稳定高效，操作简便适用。具体应根据渠道的坡长、坡度、垫层形式、施工部位等合理选配衬砌机。

振动滑模成型衬砌机可一次完成渠道混凝土布料、振捣密实、提浆、成型，施工速度快、效率高、衬砌质量好，宜优先选用。其配备的设备有削坡机、切缝机、填缝机和人工台车等。

振动碾压成型衬砌机可兼作渠坡修整和垫层压实之用，能够一机多用，但衬砌效率低（与振动滑模成型衬砌机相比），使用条件受限，当衬砌厚度超过8cm，斜坡长度大于10m时，衬砌质量将难以保障。在坡长较短、衬砌厚度较小的情况下，可选用振动碾压衬砌机。其配备的设备有削坡机、混凝土布料机、切缝机、填缝机和人工台车等。

另外，对于设有砂砾垫层的衬砌渠道，还应配备砂砾布料、振动碾压等设备；渠底衬砌还应配备皮带式混凝土输送机或大型滑槽，以便将混凝土拌和物通过运输车卸入皮带输送机或滑槽内输送至渠底。
