首页理论教育混凝土搅拌制度及其影响因素

混凝土搅拌制度及其影响因素

2025-09-29 理论教育版权反馈

【摘要】：为了获得质量优良的混凝土拌和物，除正确选择搅拌机外，还必须正确确定搅拌制度，即一次投料数量、搅拌时间和投料顺序等。混凝土组成材料的配量均以重量计，水及外加剂溶液可按重量折算成体积。它随搅拌机的类型、搅拌机的回转速度和混凝土的坍落度等因素而变化。二次投料法搅拌的混凝土比一次投料法搅拌的混凝土强度可提高约15%。

为了获得质量优良的混凝土拌和物，除正确选择搅拌机外，还必须正确确定搅拌制度，即一次投料数量、搅拌时间和投料顺序等。

1.一次投料数量

不同类型的搅拌机都有一定的进料容量，一般情况下，一次投料数量VJ与搅拌机搅拌筒的几何容量Vg的比值VJ/Vg＝0.22～0.40，鼓筒搅拌机可用较小值。

混凝土组成材料的配量均以重量计，水及外加剂溶液可按重量折算成体积。称量的允许误差应符合表10-12 的规定。

表10-12　混凝土材料称量的允许误差　单位：%

pagenumber_ebook=214,pagenumber_book=206

注　1.各种衡器应定期校验，每次使用前应进行零点校核，保持计量准确。
2.当遇雨天或含水率有显著变化时，应增加含水率检测次数，并及时调整水和骨料的用量。

2.搅拌时间

搅拌时间是指从原材料全部投入搅拌筒时起，至开始卸料时为止所经历的时间。它随搅拌机的类型、搅拌机的回转速度和混凝土的坍落度等因素而变化。在一定范围内搅拌时间的延长有利于混凝土强度的提高。但搅拌时间过长会使不坚硬的粗骨料脱角、破碎，使加气混凝土含气量下降。混凝土最少拌和时间可按表10-13 采用。

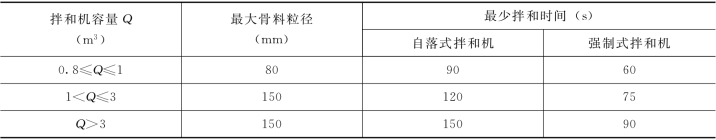

表10-13　混凝土的最短搅拌时间

pagenumber_ebook=215,pagenumber_book=207 (https://www.chuimin.cn)

注　1.入机拌和量应在拌和机额定容量的110%以内。
2.加冰混凝土的拌和时间应延长30s （强制式15s），出机的混凝土拌和物中不应有冰块。
3.当掺有外加剂时，搅拌时间应适当延长。

3.投料顺序

（1）一次投料法。一次投料法是在上料斗中先装石子，再加水泥和砂子，然后一次加入搅拌筒内进行搅拌的方法。

对于自落式搅拌机要在搅拌筒内先加部分水，投料时砂子压住水泥，水泥和砂先进入搅拌筒形成砂浆，缩短了包裹石子的时间，减少水泥粘罐现象。对立轴强制式搅拌机，因出料口在下部，不能先加水，应在投入原料的同时，缓慢均匀分散地加水。

（2）二次投料法。二次投料法分为预拌水泥砂浆法和预拌水泥净浆法两种。

1）预拌水泥砂浆法，是先将水泥、砂和水加入搅拌筒内进行充分搅拌，成为均匀的水泥砂浆后，再加入石子搅拌成均匀的混凝土。

国内一般用强制式搅拌机先拌制水泥砂浆1 ～1.5min，然后加入石子搅拌约1～1.5min。

2）预拌水泥净浆法，是先将水泥和水充分搅拌成均匀的水泥净浆后，再加入砂子和石子搅拌成混凝土。

二次投料法搅拌的混凝土比一次投料法搅拌的混凝土强度可提高约15%。当混凝土强度相同时，二次投料法比一次投料法搅拌的混凝土可节约水泥约15%～20%。

（3）裹砂石法。先将全部石子、砂和70%的拌和水倒入搅拌机，拌和15s，再倒入全部水泥进行造壳搅拌30s 左右，然后加入30%的拌和水，再进行糊化搅拌60s 左右即完成。

采用水泥裹砂法制成的混凝土比一次投料法混凝土强度可提高约20%～30%，且混凝土不易产生离析现象、泌水少、工作性好。
