机械剖视图的图案填充技巧：渐变填充的9种固定图案

2025-09-29 理论教育版权反馈

【摘要】：在绘制机械剖视图时，常需要对剖面进行图案填充。使用图案填充命令可以在指定的填充边界内填充一定样式的图案。渐变图案：该列表框中显示了用于渐变填充的9种固定图案，单击某种图案的示例框即可使用该图案。

在绘制机械剖视图时，常需要对剖面进行图案填充。使用图案填充命令可以在指定的填充边界内填充一定样式的图案。在进行填充时，可对填充图案的样式、比例、旋转角度等进行设置。

单击绘图工具栏的“图案填充”快捷按钮或选择“绘图/图案填充”命令，打开如图1-29所示的“图案填充和渐变色”对话框，单击“图案填充”选项卡，在该选项卡中可以对图案填充进行设置，其中各选项的含义如下所述：

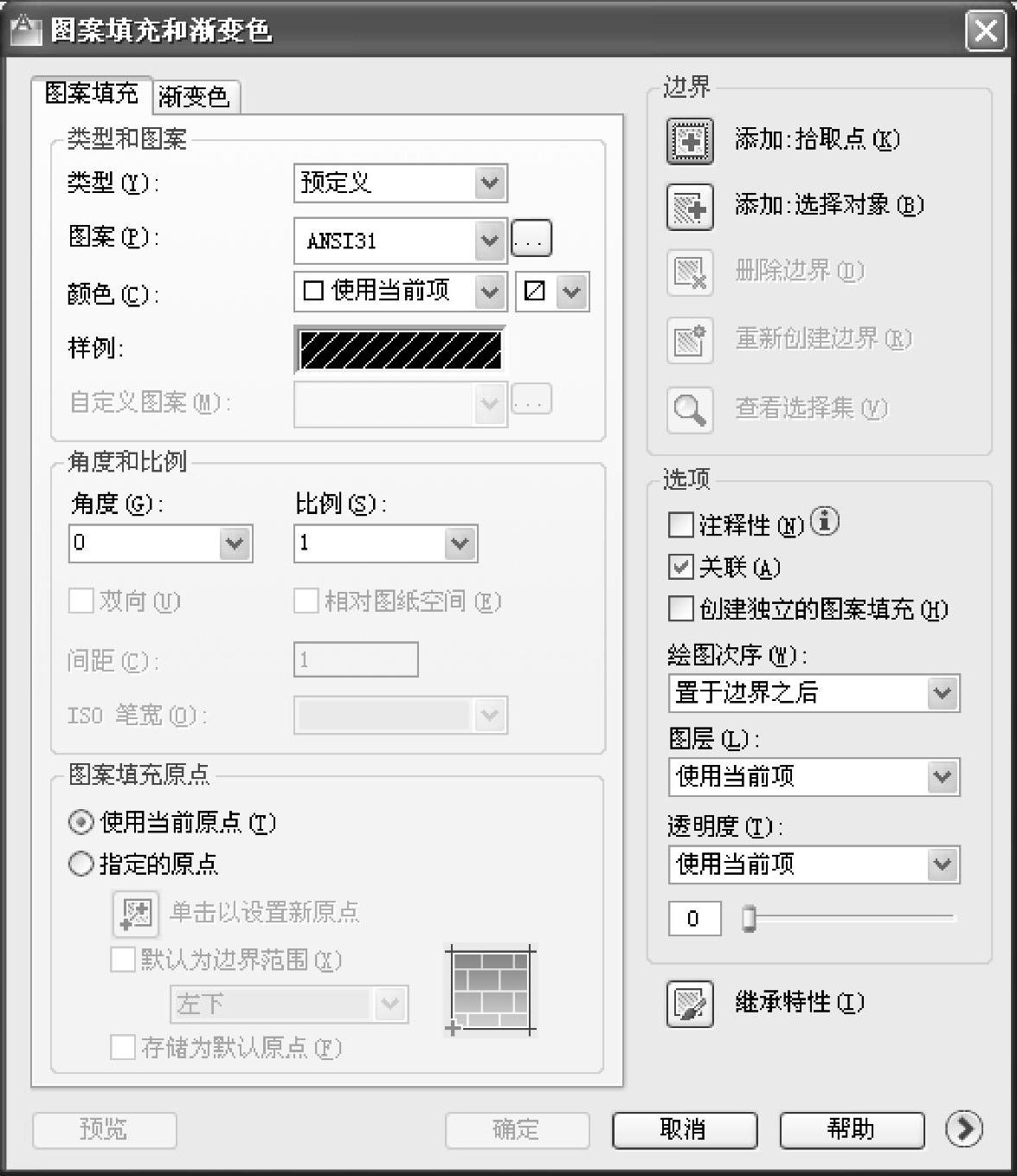

图1-29 图案填充

类型：在该下拉列表框中可以选择图案填充的类型，AutoCAD 2012提供了“预定义”、“用户定义”和“自定义”三种类型，默认的填充类型为“预定义”类型。

图案：在该下拉列表框中可以选择要填充的图案，也可单击该下拉列表框后带有三点省略号的按钮，打开“填充图案选项板”对话框选择要填充的图案。

样例：显示用户选择的填充图案的缩略图（图1-29中好多没有显示，例如自定义图案、“添加：拾取点”按钮、图是否准确）。

自定义图案：当在“类型”下拉列表框中选择了“自定义”选项时，该下拉列表框将被激活，其中列出了可用的自定义图案，列表顶部将显示最近使用过的6个自定义图案。

角度：在该下拉列表框中可以选择图案填充时的填充角度。

比例：在该下拉列表框中可以设置填充图案的填充比例。

“添加：拾取点”按钮：单击该按钮可返回绘图区，并以拾取点的方式指定填充区域。

“添加：选择对象”按钮：单击该按钮可返回绘图区，并以选择对象的方式指定填充区域。(https://www.chuimin.cn)

“查看选择集”按钮：单击该按钮可以显示绘图区中将要用作边界的对象，只有新建了边界集之后，该按钮才能被激活。

“继承特性”按钮：单击该按钮可以将现有图案填充或填充对象的特性应用到其他图案填充或填充对象上。

图形进行填充时，还可以使用渐变色填充。在“图案填充和渐变色”对话框中单击“渐变色”选项卡，如图1-30所示，其中各选项含义如下所述：

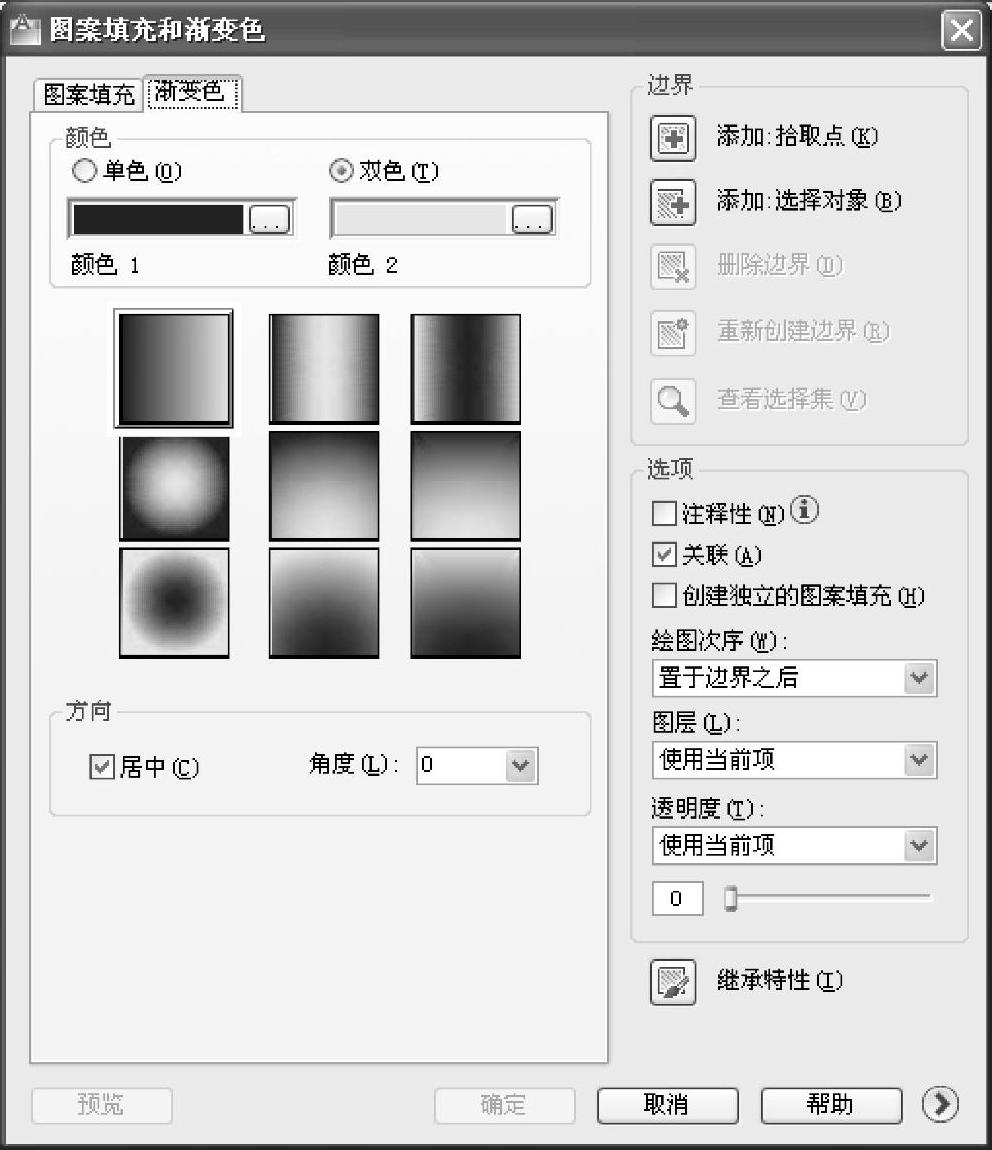

图1-30 渐变色填充

单色：创建从浅色到深色平滑过渡的单色填充图案。

双色：创建在两种颜色之间平滑过渡的双色渐变填充图案。

居中：选中该复选框，可以创建对称的渐变配置；取消该复选框的选中，则渐变填充将朝左上方变化，创建出光源从对象左边照射的图案效果。

角度：用于设置渐变填充时颜色的填充角度。

渐变图案：该列表框中显示了用于渐变填充的9种固定图案，单击某种图案的示例框即可使用该图案。
