用正投影法绘制出的机件图形称为视图。视图主要用来表达机件的外部结构和形状，一般用粗实线画出机件的可见部分，不可见的部分必要时可用细虚线表示。视图分为基本视图、向视图、局部视图和斜视图四种。

1.基本视图

物体向基本投影面投射所得的视图称为基本视图。

机械制图国家相关标准中规定，采用正六面体的六个面为基本投影面。如图2-13所示，将机件放在正六面体中，由前、后、左、右、上、下六个方向分别向六个基本投影面投射，得到六个基本视图:主视图、后视图、左视图、右视图、俯视图、仰视图。这六个基本视图再按图2-14规定的方法展开，即正投影面保持不动，其余各面按箭头所指方向旋转展开，与正投影面展成在一个平面上，即得到六个基本视图，如图2-15所示。

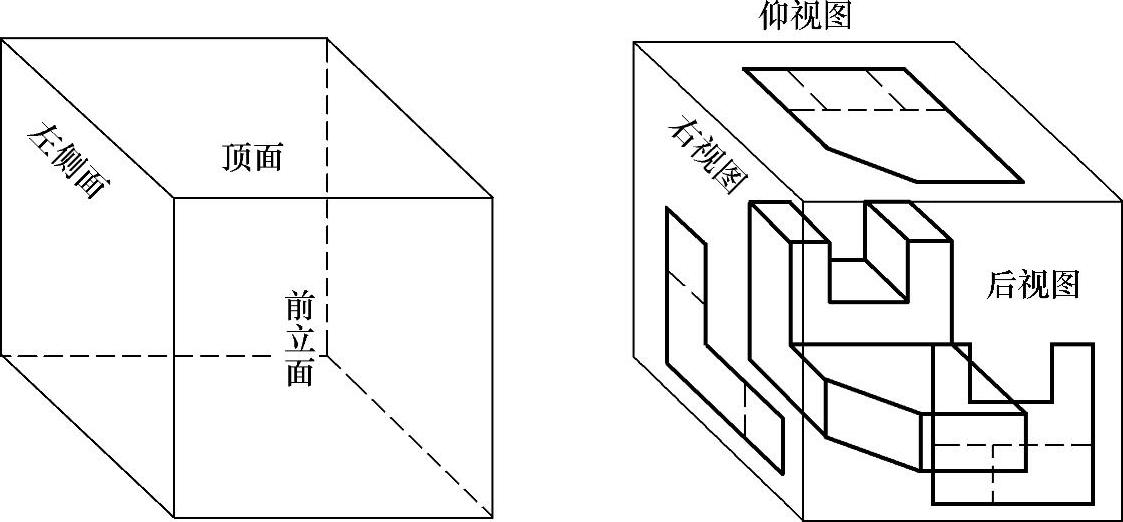

图2-13 六个基本投影面及右、后、仰视图的形成

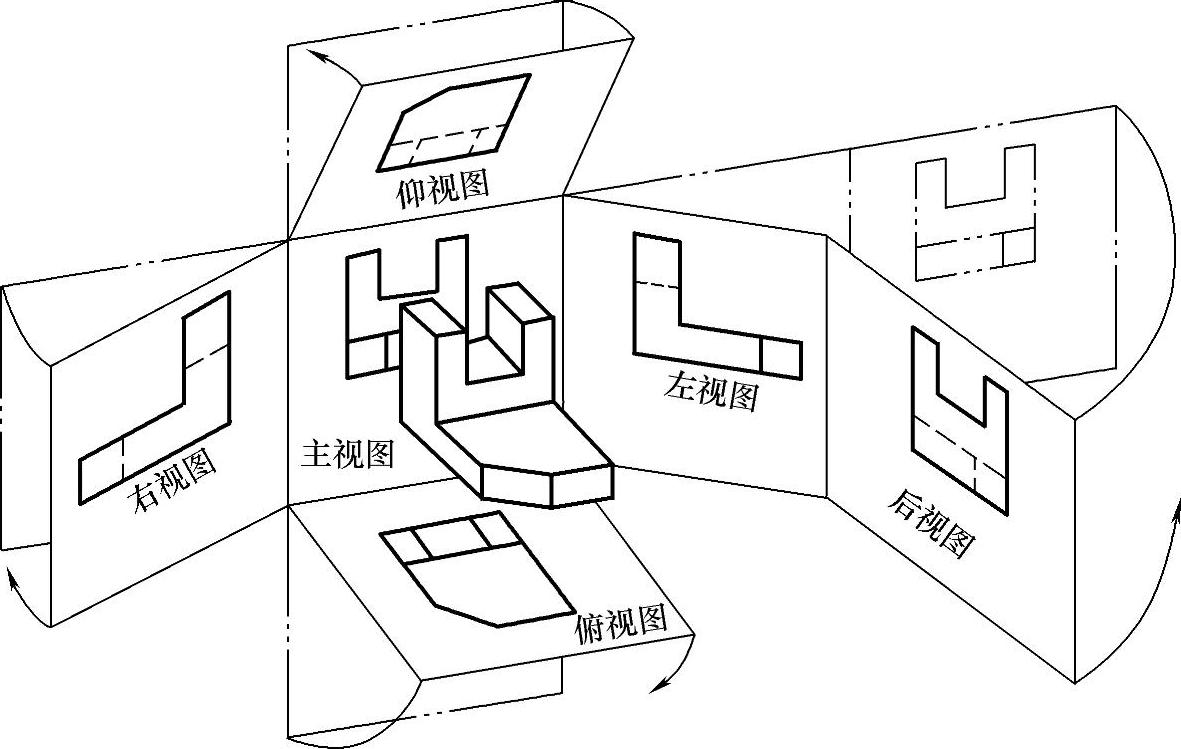

图2-14 六个基本投影面的展开方法

当然，这六个基本视图中，表达机件时一般不会全部绘制，最常用的是主、俯、左三个视图，实际应用中，到底使用哪几个视图要根据机件的形状特征来确定。

图2-15 六个基本视图的位置

2.局部视图

将机件的某一部分向基本投影面投射而得到的视图称为局部视图。局部视图是不完整的基本视图，用于表达机件的局部形状。利用局部视图可以减少基本视图的数量，补充基本视图尚未表达清楚的部分。

如图2-16所示的机件，主、俯两基本视图，已将其基本部分的形状表达清楚，唯有两侧凸台和左侧肋板的厚度尚未表达清楚，因此采用A向、B向两个局部视图加以补充表达。这样就省去了左、右两个基本视图，而且简化了表达方式、节省了画图工作量。(https://www.chuimin.cn)

图2-16 局部视图

3.斜视图

将机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。如图2-17所示的弯板形机件，其倾斜部分在俯视图和左视图上都不能得到实形投影，这时可以另加一个平行于该机件倾斜部分的投影面，在该投影面上画出倾斜部分的实形投影，即是斜视图。

画斜视图时，首先在相应视图附近用箭头指明投射方向，且注上大写拉丁字母，然后在箭头指示方向合适位置画出斜视图，且在斜视图上方标出相同的字母。如图2-17中的A方向和A视图。必要时也允许将斜视图旋转配置，但要标出旋转符号。

4.旋转视图

假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后，再向该投影面投射所得到的视图，称为旋转视图。

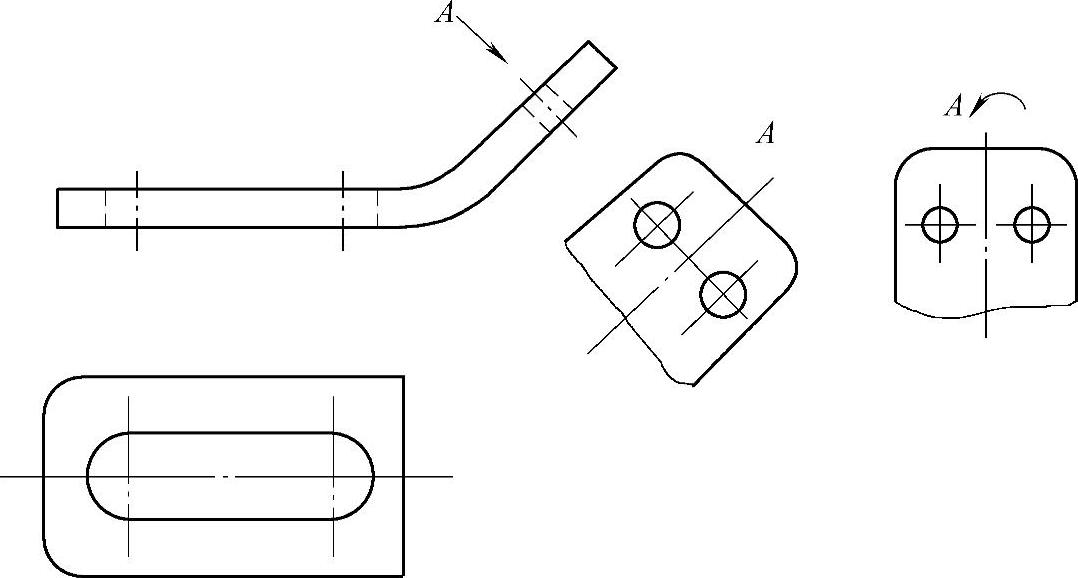

图2-17 斜视图

如图2-18所示，连杆的右端对水平面倾斜，为将该部分结构形状表达清楚，即可假想将该部分绕机件回转轴线旋转到与水平面平行的位置，再投射而得的俯视图即是旋转视图。

图2-18 旋转视图
