左岸坝基及边坡岩体变形空间分布特性分析
【摘要】：大坝下游的边坡中，挤压带上下盘岩体错动变形不明显。错动变形的发生，对左岸坝基防渗帷幕是一种潜在不安全因素。图10.24为边坡横河向水平位移等值图。上游水库边坡挤压破碎带上盘岩体发生向外运动的变形；下盘岩体在库水压力作用下发生向边坡里面运动的变形。左非挡水坝段下游边坡表面变形均为指向坡体外的变形。左岸坝基及下游边坡产生明显抬升变形。图10.23左岸近坝边坡顺河X向位移等值图图10.24左岸近坝边坡横河Y向位移等值图

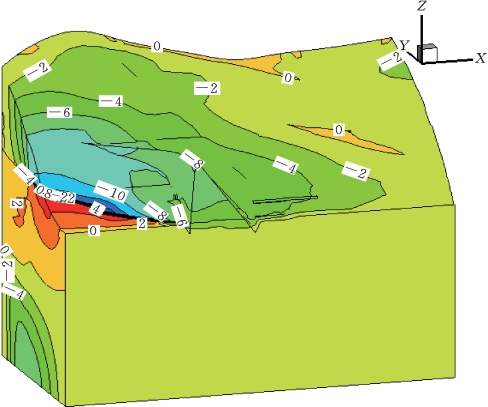

图10.23为边坡顺河向水平位移等值图。在水库蓄水压力作用下，边坡顺河向位移的最大部位出现在左岸挡水坝段上。上游水库边坡体顺河向水平位移在挤压破碎带上下盘岩体中出现了明显的错动变形；上盘岩体顺河向水平位移大，下盘岩体顺河向位移相对较小。大坝下游的边坡中，挤压带上下盘岩体错动变形不明显。错动变形的发生，对左岸坝基防渗帷幕是一种潜在不安全因素。
图10.24为边坡横河向水平位移等值图。在水库蓄水压力作用下，边坡横河向位移的最大值出现在挤压破碎带上盘岩体中。上游水库边坡挤压破碎带上盘岩体发生向外运动的变形；下盘岩体在库水压力作用下发生向边坡里面运动的变形。左非挡水坝段下游边坡表面变形均为指向坡体外的变形。同样，上游水库边坡横河向水平位移在挤压破碎带上下盘岩体中也出现了明显的错动变形。
图10.25为边坡铅直位移等值图。在高程380.00m水库蓄水压力作用下，水库淹没范围的边坡体产生沉降位移，最大沉降变形约12.0mm。左岸坝基及下游边坡产生明显抬升变形。抬升变形最大部位出现在左坡0+140～0+300范围内。最大抬升变形计算值约14.5mm，与实测值接近。
图10.23 左岸近坝边坡顺河X向位移等值图（单位：mm）
图10.24 左岸近坝边坡横河Y向位移等值图（单位：mm）
