为了与国际标准接轨，我国在2025年颁布了GB/T 17450—1998“技术制图图线”，它规定了图线的基本线型，2025年又实施了GB/T 4457.4—2002“机械制图图样画法图线”，制图时应遵循这些国家标准中的有关画法。

1.图线尺寸

所有图线的宽度应按照图样的复杂程度和大小来确定，在0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm中选择。绘图中的粗实线宽度b在0.5～2.0mm间选择，一般取0.7mm，细实线的宽度为b/2。

2.图线的形式及应用

绘制机件图形常用的图线见表2-3。常用图线应用实例如图2-5所示。

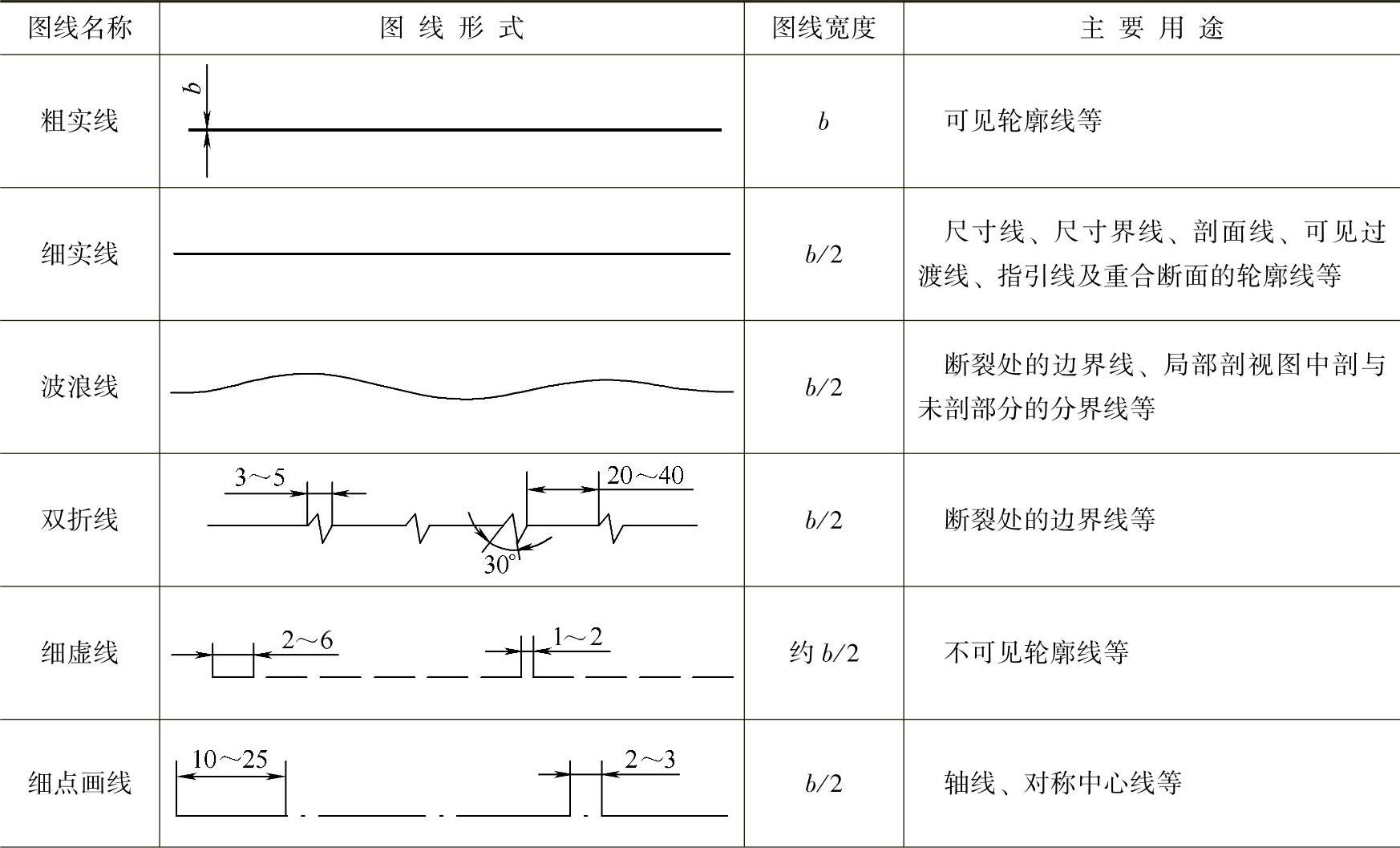

表2-3 机械制图常用图线形式及应用

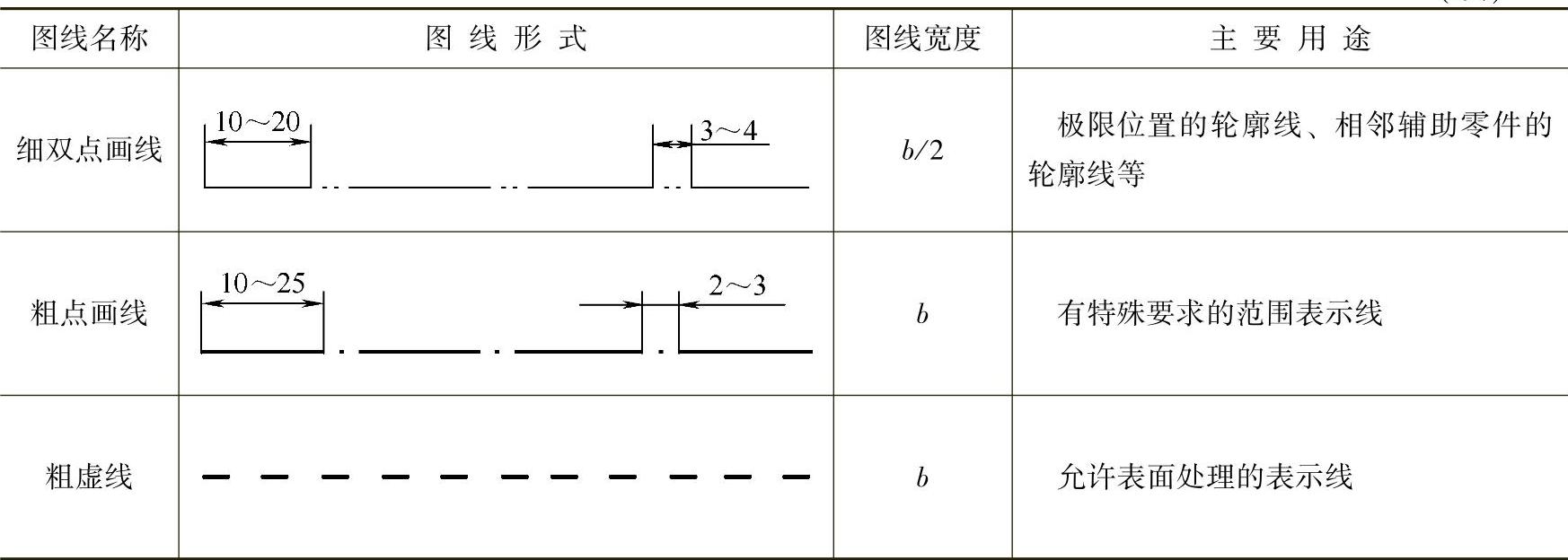

(续)

(https://www.chuimin.cn)

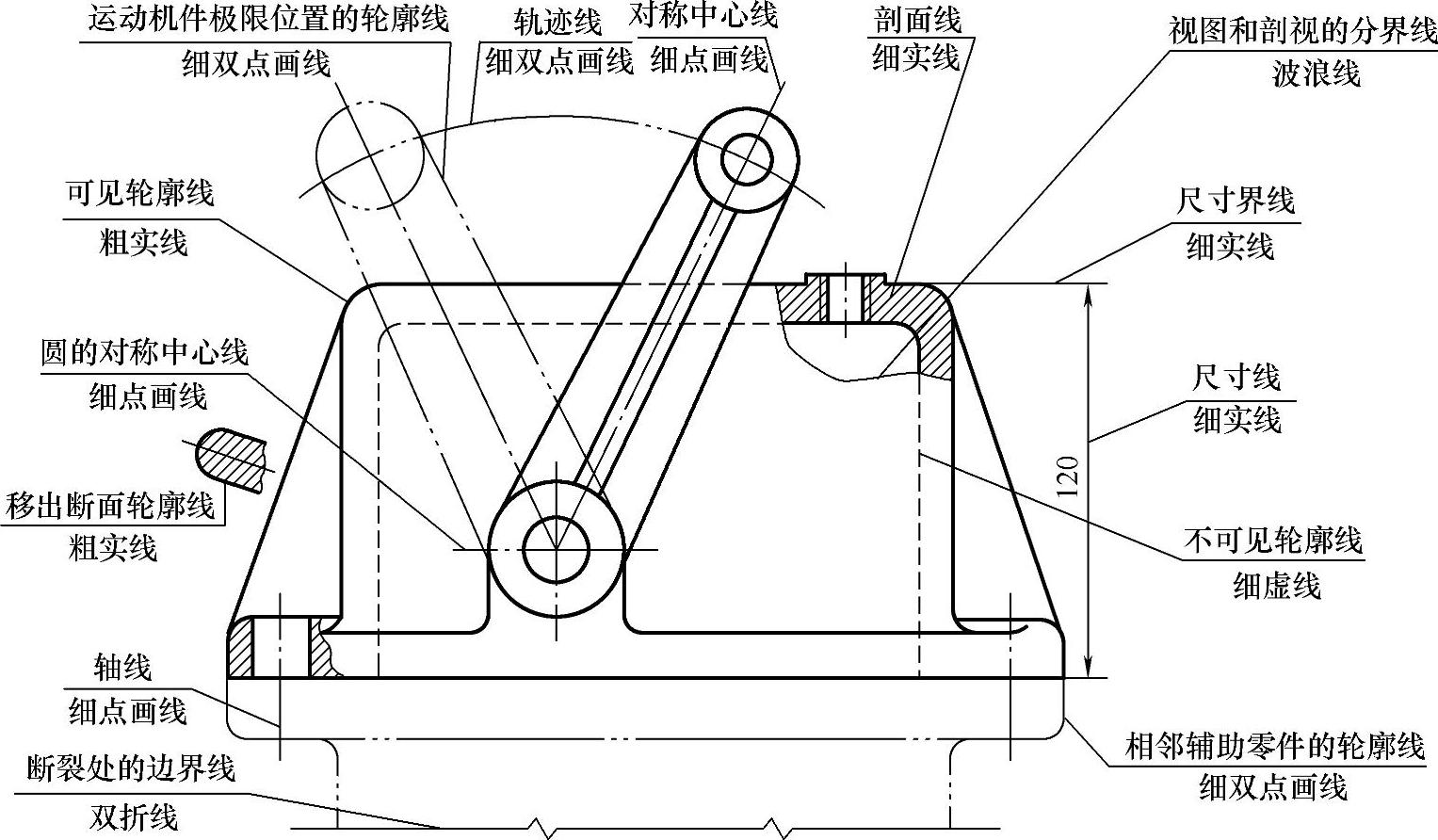

图2-5 图线应用实例

画图线的基本原则:

1)一张图纸中同类的图线宽度应保持一致。虚线、点画线及双点画线的线段长和间隔应大致相同。

2)两平行线(含剖面线)之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。

3)绘制图样的对称中心线时，对称中心应为两对称线长画线的交点。细点画线、粗点画线和细双点画线的首末两端应是线段而不是点，超出图形轮廓线的长度约为3～5mm。

4)在绘制较小的图形时，如绘制细点画线或细双点画线有困难，则可用细实线来代替。

5)当图线相交时，应在线段处相交。当细虚线位于粗实线的延长线时，在细虚线与粗实线连接处应留有空隙，如图2-6所示。

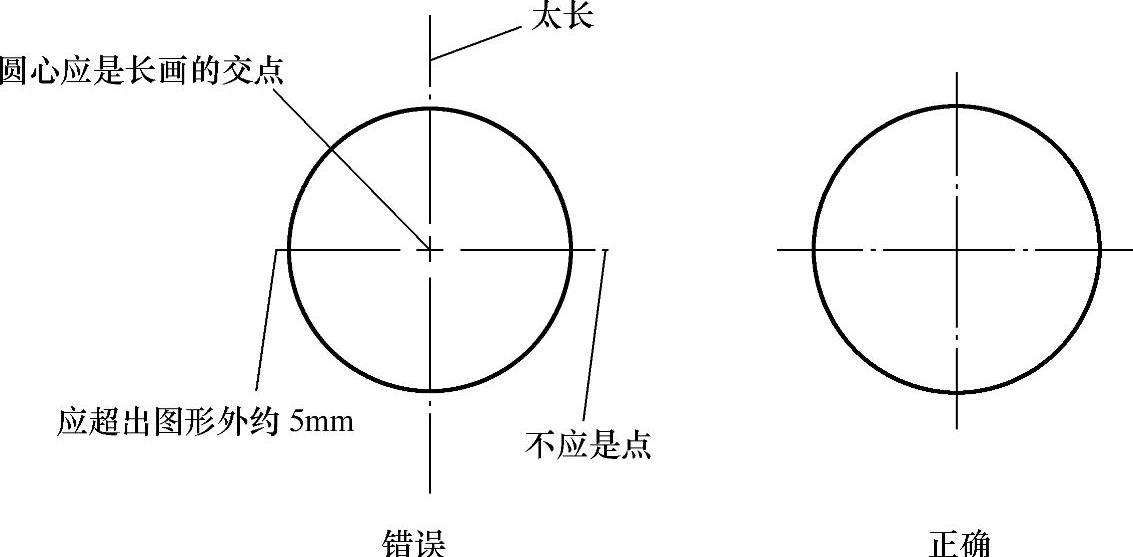

图2-6 中心线的画法
