双向推力轴承中的载荷分布优化探讨
【摘要】：双向推力轴承在承受中心轴向载荷时，仅有一列滚动体承受载荷。这时可按单向推力轴承中的载荷分布计算滚动体载荷。双向推力轴承可以承受任意偏心载荷，如图2-31所示。表2-15 双向推力轴承的载荷分布积分JM、Ja当球轴承e≤0.3Dpw、滚子轴承e≤0.2619Dpw时，仅有一列滚动体承受载荷，在这种情况下，最大滚动体载荷可按表2-14计算。
双向推力轴承在承受中心轴向载荷时，仅有一列滚动体承受载荷。这时可按单向推力轴承中的载荷分布计算滚动体载荷。
双向推力轴承可以承受任意偏心载荷，如图2-31所示。
在双向推力轴承中：
δaⅠ=-δaⅡ=δa （2-118）
θⅠ=θⅡ=θ （2-119）
式中，δaⅠ、δaⅡ分别为Ⅰ、Ⅱ列的轴向位移，θⅠ、θⅡ分别为Ⅰ、Ⅱ列的倾斜角。

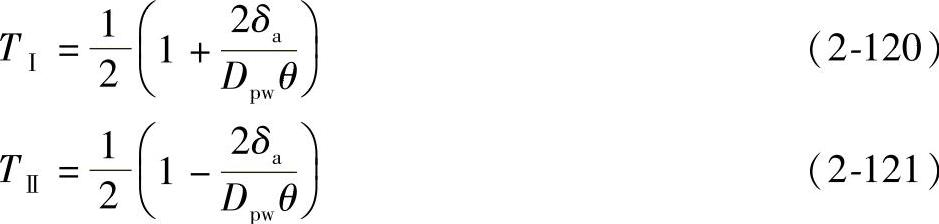

由式（2-107）可得
图2 - 31 双向推力轴承的载荷分布
由式（2-120）和式（2-121）可得
TⅠ+TⅡ=1

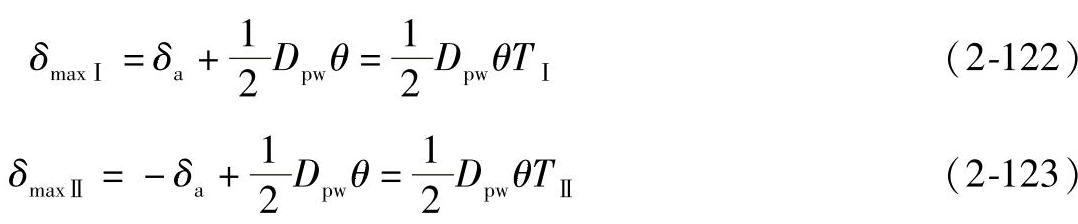

由式（2-105）可得
所以
而
对球轴承：
(https://www.chuimin.cn)
对滚子轴承：t=1.1

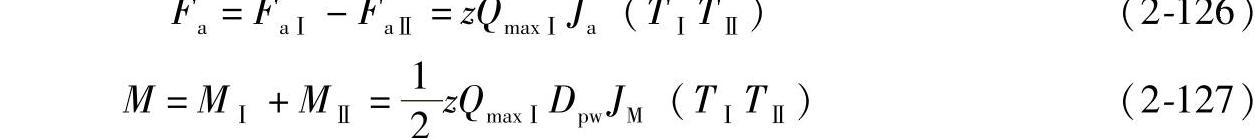

由力的平衡可得
式中
因为 M=eFa

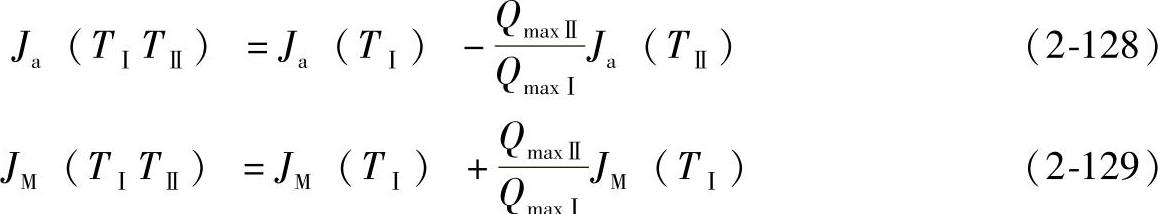

所以由式（2-126）和式（2-127）可得
Ja（TⅠTⅡ）、JM（TⅠTⅡ）与
、TⅠTⅡ的关系列于表2-15中，由表2-15中可看出，双向推力轴承可以承受任意偏心载荷。
表2-15 双向推力轴承的载荷分布积分JM（TⅠTⅡ）、Ja（TⅠTⅡ）
当球轴承e≤0.3Dpw、滚子轴承e≤0.2619Dpw时，仅有一列滚动体承受载荷，在这种情况下，最大滚动体载荷可按表2-14计算。如果偏心距大于上述之值，则另一列也将承受载荷。

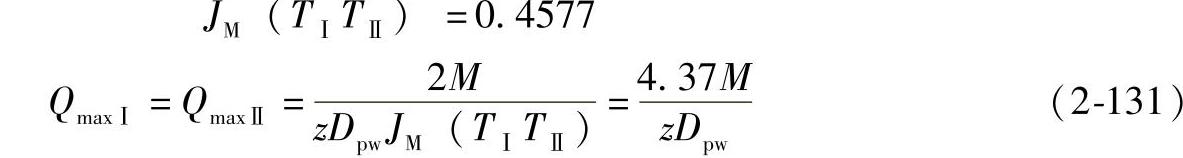

双向推力轴承可以承受纯力矩载荷，这时e=∞，由表2-15可得
双向推力球轴承：
双向推力滚子轴承：
