带座外球面球轴承的代号解析

2025-09-29 理论教育版权反馈

【摘要】：带座外球面球轴承代号的排列示于表1-39。2）前置代号置于基本代号的前边并与基本代号间用“-”隔开。表1-40 前置代号① 方形、菱形、圆形、三角形座属法兰座。常用带座外球面球轴承结构形式、尺寸系列和内径代号组合而成的基本代号列于表1-44。表1-44 常用带座轴承的基本代号（续）后置代号带座外球面球轴承的后置代号置于基本代号之后，用大写拉丁字母表示。带附件的带座轴承常用带紧定套的带座轴承代号按表1-46的规定。

带座外球面球轴承代号的排列示于表1-39。

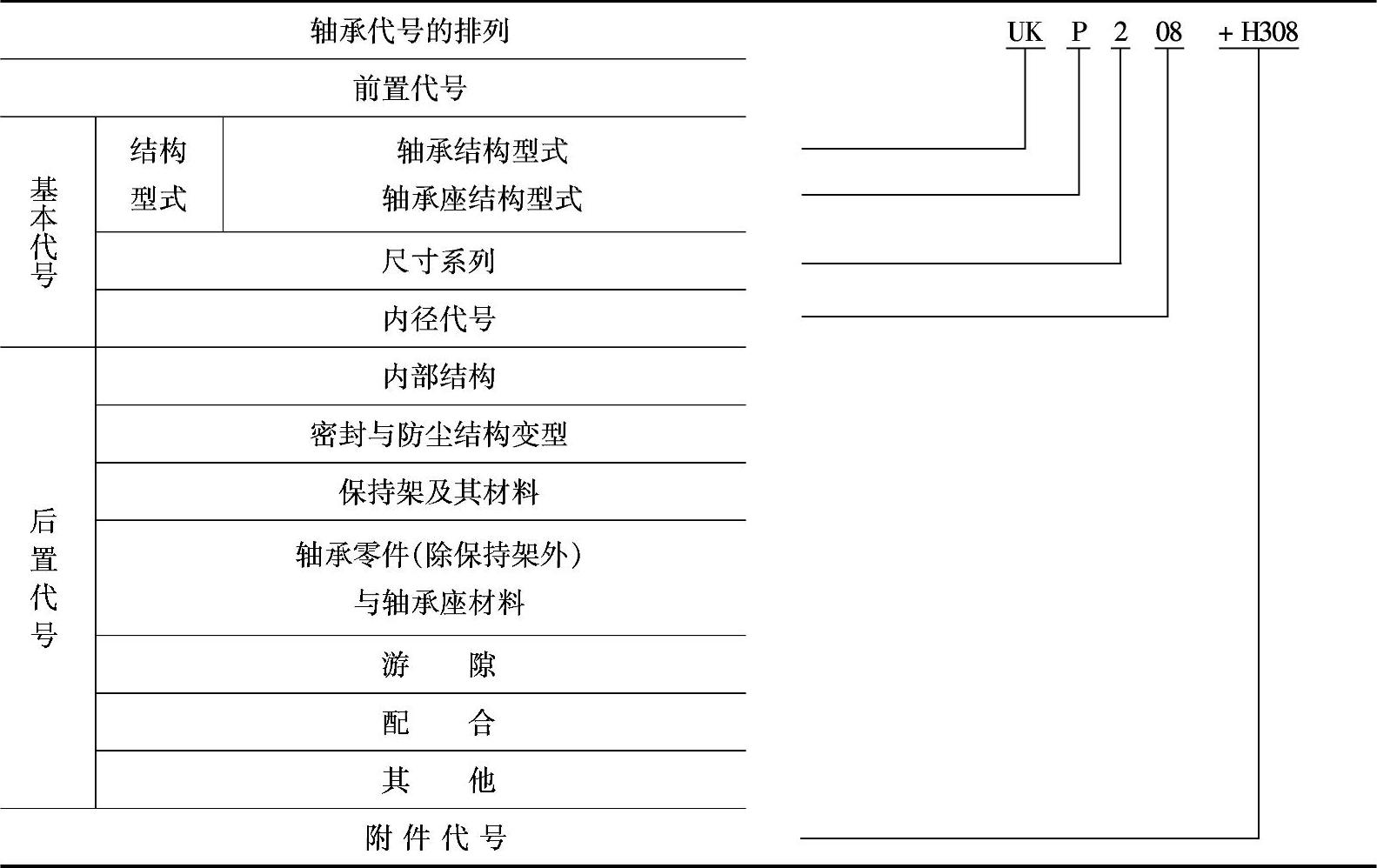

表1-39 带座外球面球轴承代号的排列

（1）前置代号

1）前置代号为带座轴承上附加防尘盖时，在其基本代号前添加的补充代号。

2）前置代号置于基本代号的前边并与基本代号间用“-”隔开。

3）前置代号用大写拉丁字母表示，代号及其含义如表1-40所示。

（2）基本代号

1）结构形式代号。带座轴承结构形式代号由外球面球轴承结构形式代号与外球面球轴承座结构形式代号组合而成，用大写拉丁字母表示，如表1-41和表1-42所示。

2）尺寸系列代号。带座轴承的尺寸系列代号按座中轴承的尺寸系列代号表示。轴承尺寸系列代号用阿拉伯数字表示，如表1-43所示。

3）内径代号。带座轴承的内径代号以座中轴承的内径代号表示，其表示方法按表1-25中的内径代号。

表1-40 前置代号

① 方形、菱形、圆形、三角形座属法兰座。

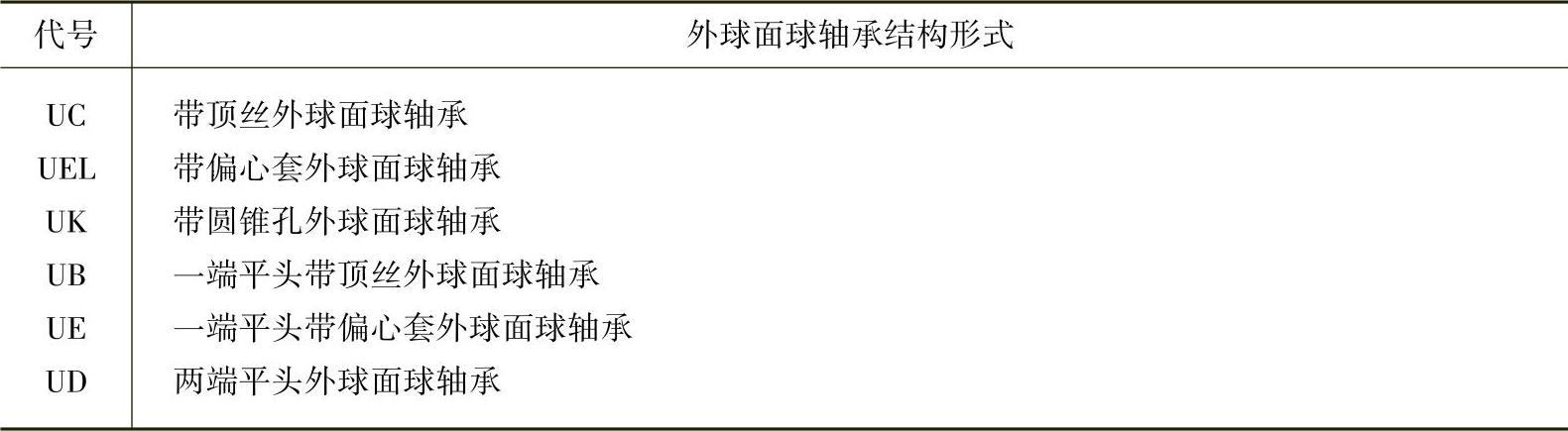

表1-41 外球面球轴承结构形式代号

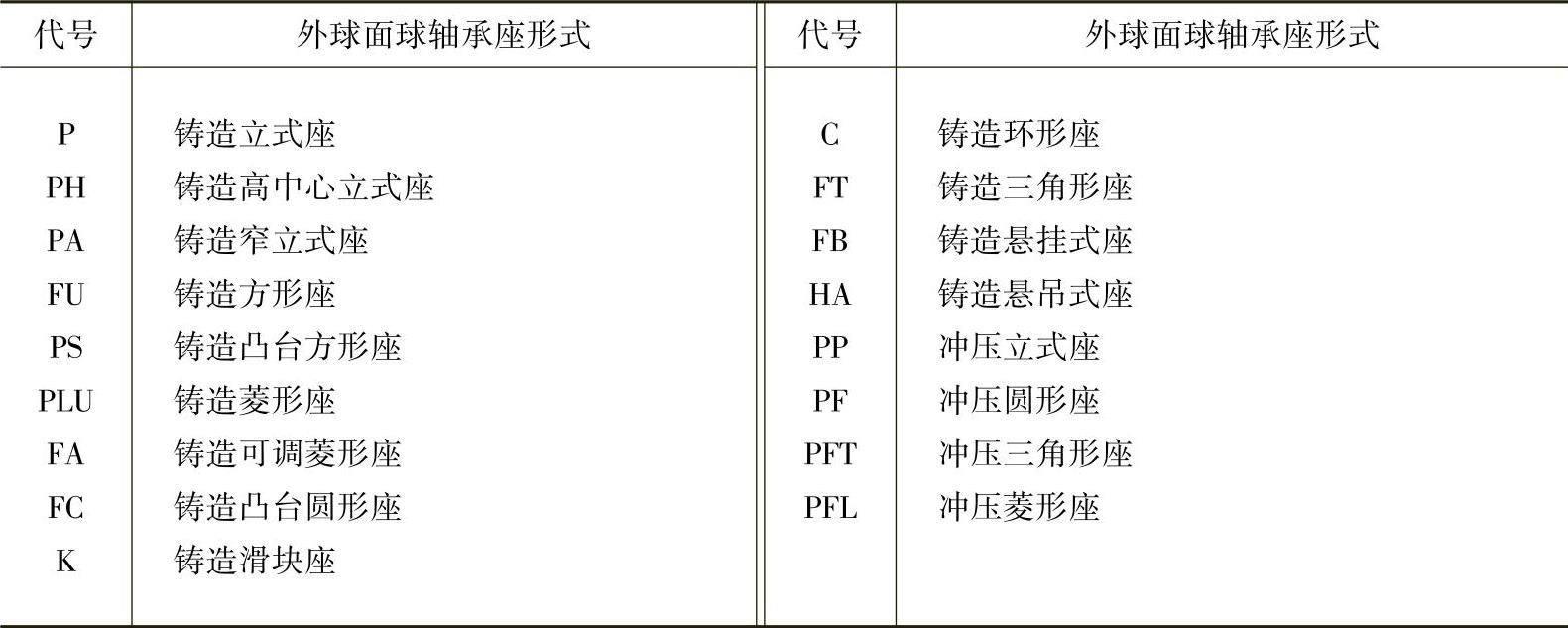

表1-42 外球面球轴承座结构形式代号(https://www.chuimin.cn)

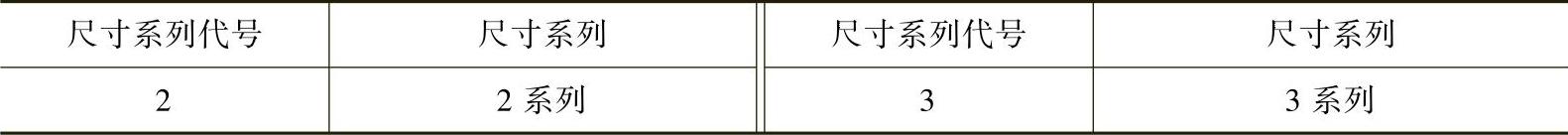

表1-43 尺寸系列代号

4）常用带座轴承的基本代号。常用带座外球面球轴承结构形式、尺寸系列和内径代号组合而成的基本代号列于表1-44。

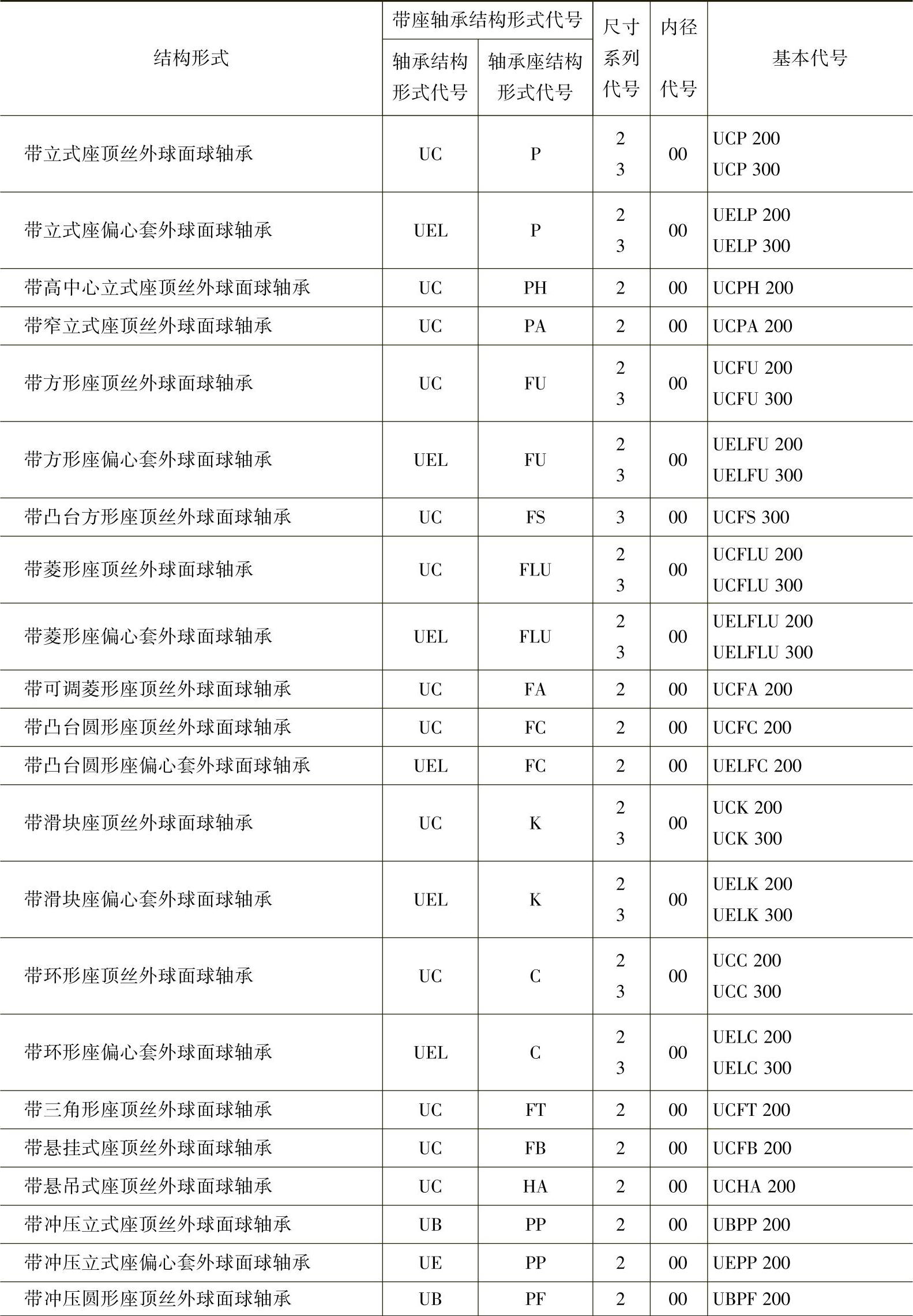

表1-44 常用带座轴承的基本代号

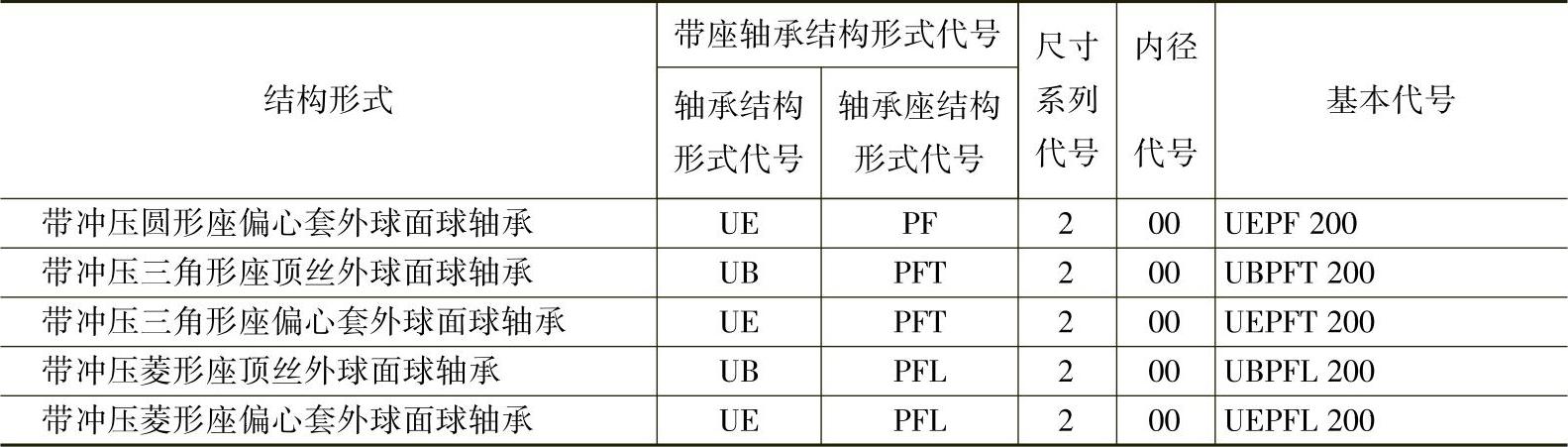

（续）

（3）后置代号带座外球面球轴承的后置代号置于基本代号之后，用大写拉丁字母（或加数字）表示。后置代号的含义及排列顺序按表1-45，编制规则按GB272的规定。

（4）带附件的带座轴承常用带紧定套的带座轴承代号按表1-46的规定。

常用带座外球面球轴承的轴承座和内装轴承结构参见表1-21。

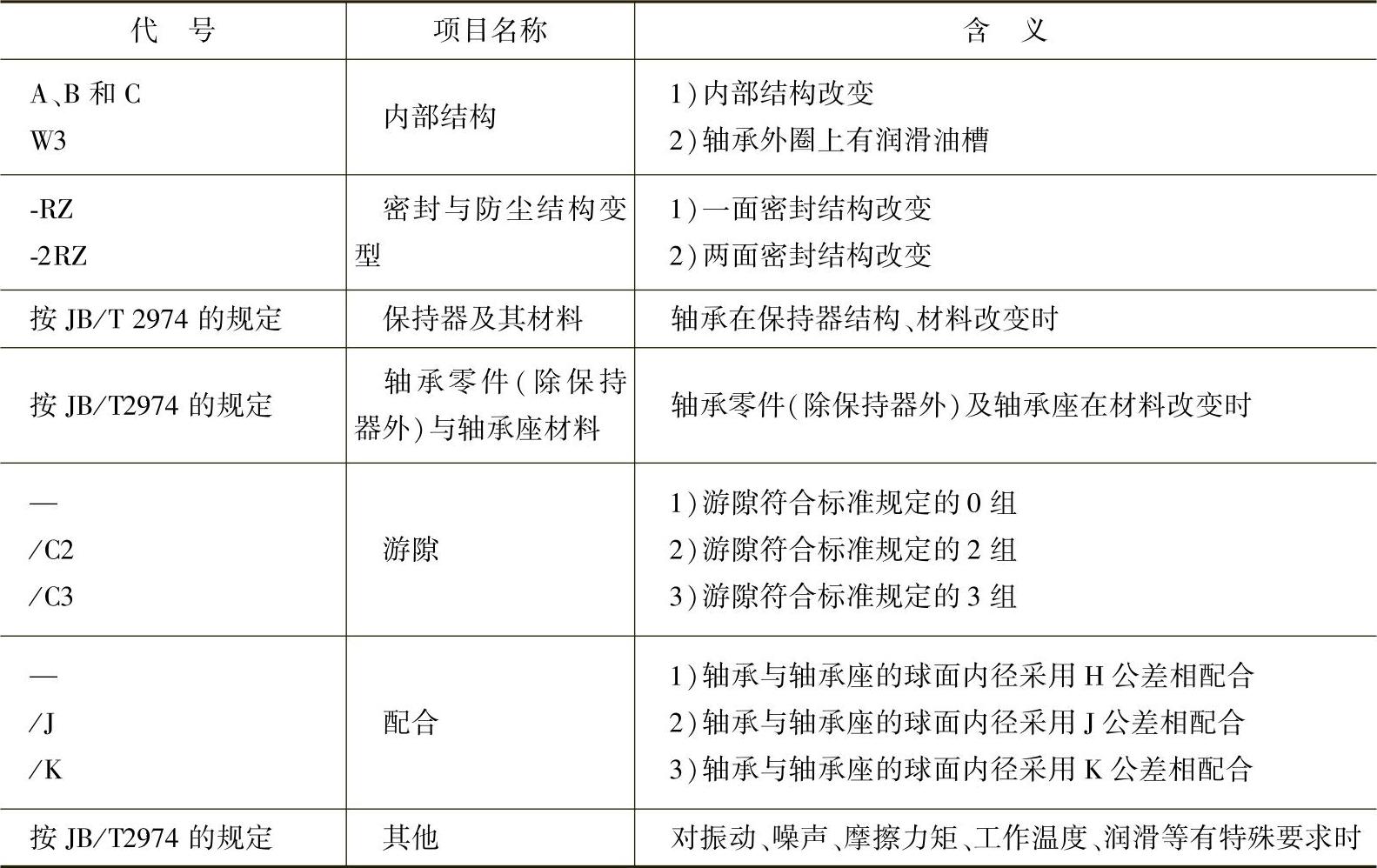

表1-45 后置代号

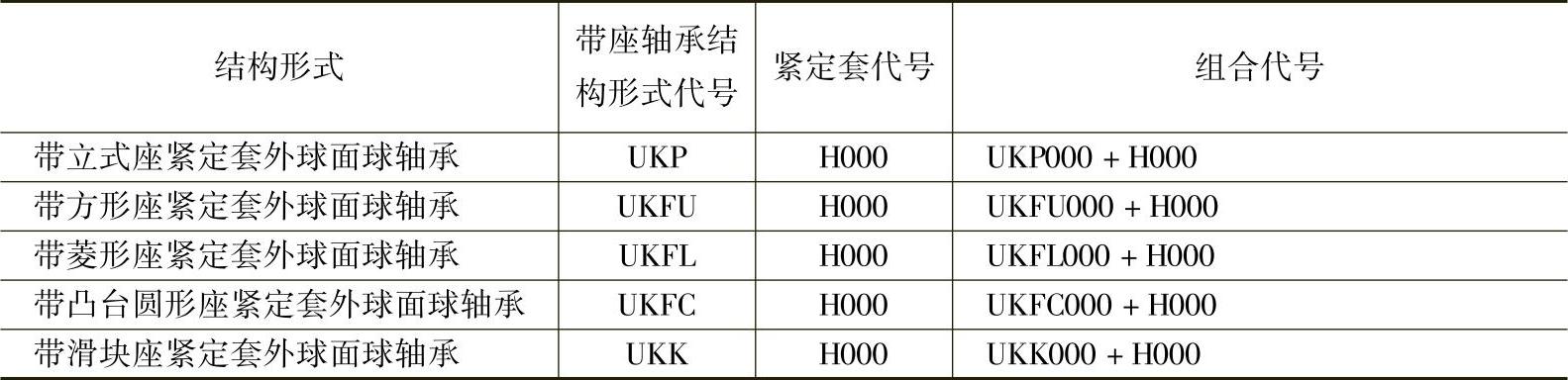

表1-46 带附件的带座轴承代号
