圆锥滚子轴承的结构和应用领域
【摘要】：圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。图1-30为单列、双列和四列圆锥滚子轴承的标准结构。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。
圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。在轿车的前轮轮毂中，近年来也用上了小尺寸的双列圆锥滚子轴承。四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。图1-30为单列、双列和四列圆锥滚子轴承的标准结构。

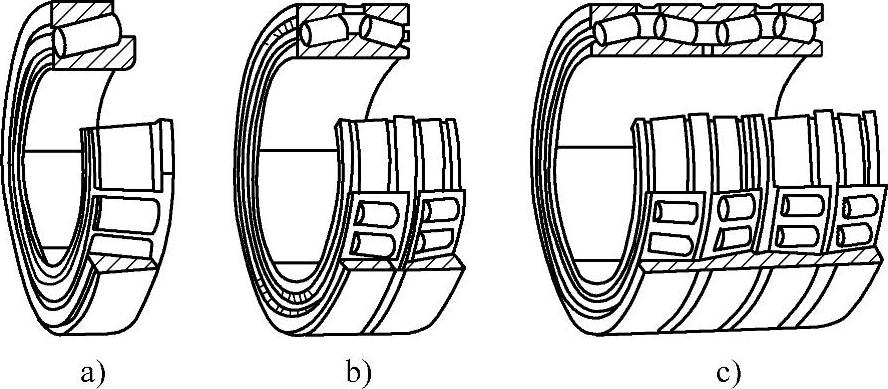

图1-30 圆锥滚子轴承
a）单列 b）双列 c）四列(https://www.chuimin.cn)
单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持器包罗成一个内圈组件。外圈可以和内圈组件分离，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492（GB 307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。
通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°～19°之间，能够同时承受轴向载荷和径向载荷的联合作用。锥角愈大，承受轴向载荷的能力也愈大。大圆锥角的轴承，后置代号加B，锥角在25°～29°之间，它可承受较大的轴向载荷。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。
双列圆锥滚子轴承的外圈（或内圈）是一个整体。两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的，也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。
