实战教程：如何创建五级控件及拉伸特征

2023-06-26 理论教育 版权反馈
【摘要】：图11.6.1 零件模型及模型树Step1.在装配体中创建五级控件。选取图11.6.2a所示的面，选择下拉菜单命令；定义实体化方向如图11.6.2a所示，并在操控板中单击“去除材料”按钮。图11.6.2 实体化1Step6.创建图11.6.3所示的拉伸特征──拉伸1。选择下拉菜单命令，选取图11.6.4所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.6.8所示的截面草图；在操控板中选取深度类型为，输入深度值2.0，并单击“去除材料”按钮。

下面讲解五级控件（FIFTH.PRT）的创建过程。零件模型及模型树如图11.6.1所示。

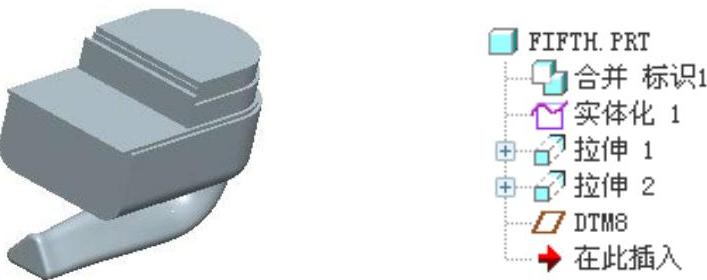

图11.6.1 零件模型及模型树

Step1.在装配体中创建五级控件（FIFTH.PRT）。选择下拉菜单978-7-111-55601-5-Chapter11-379.jpg978-7-111-55601-5-Chapter11-380.jpg命令；在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter11-381.jpg选项组中的978-7-111-55601-5-Chapter11-382.jpg单选项；选中978-7-111-55601-5-Chapter11-383.jpg选项组中的978-7-111-55601-5-Chapter11-384.jpg单选项；在978-7-111-55601-5-Chapter11-385.jpg文本框中输入文件名FIFTH，单击978-7-111-55601-5-Chapter11-386.jpg按钮；在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter11-387.jpg单选项，单击978-7-111-55601-5-Chapter11-388.jpg按钮。

Step2.激活五级控件模型。

（1）在模型树中单击978-7-111-55601-5-Chapter11-389.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter11-390.jpg命令。

（2）选择下拉菜单978-7-111-55601-5-Chapter11-391.jpg命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮978-7-111-55601-5-Chapter11-392.jpg被按下。

②复制几何。在操控板中单击978-7-111-55601-5-Chapter11-393.jpg按钮，系统弹出“参照”界面；选中978-7-111-55601-5-Chapter11-394.jpg复选框，然后在模型树中选取FOURTH.PRT为参照模型；单击“完成”按钮978-7-111-55601-5-Chapter11-395.jpg。

Step3.在模型树中选择978-7-111-55601-5-Chapter11-396.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter11-397.jpg命令。

Step4.隐藏草图及曲线。在模型树区域选取978-7-111-55601-5-Chapter11-398.jpg978-7-111-55601-5-Chapter11-399.jpg选项，在系统弹出的层区域中右击978-7-111-55601-5-Chapter11-400.jpg，从系统弹出的快捷菜中选取978-7-111-55601-5-Chapter11-401.jpg选项，此时完成四级控件中的所有曲线及草图的隐藏。

Step5.添加图11.6.2b所示的实体化特征──实体化1。选取图11.6.2a所示的面，选择下拉菜单978-7-111-55601-5-Chapter11-402.jpg命令；定义实体化方向如图11.6.2a所示，并在操控板中单击“去除材料”按钮978-7-111-55601-5-Chapter11-403.jpg。

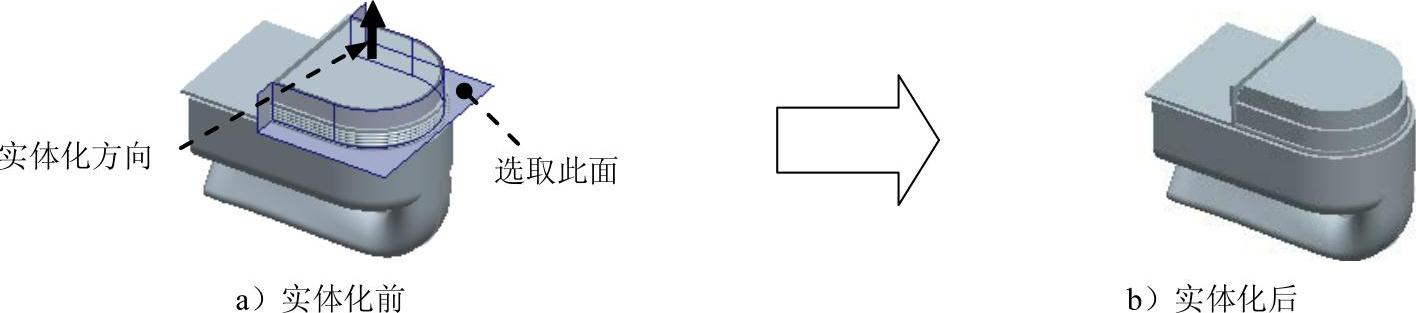

图11.6.2 实体化1

Step6.创建图11.6.3所示的拉伸特征──拉伸1。选择下拉菜单978-7-111-55601-5-Chapter11-405.jpg978-7-111-55601-5-Chapter11-406.jpg978-7-111-55601-5-Chapter11-407.jpg命令，选取图11.6.4所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter11-408.jpg；绘制图11.6.5所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter11-409.jpg，选取图11.6.6所示的面为拉伸终止面，并单击“去除材料”按钮978-7-111-55601-5-Chapter11-410.jpg。

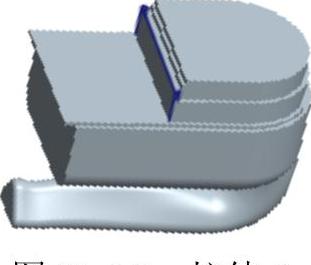

图11.6.3 拉伸1

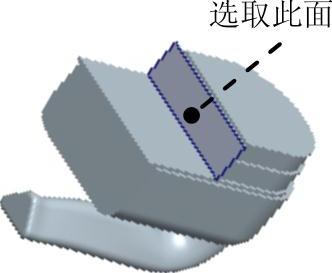

图11.6.4 定义草绘平面

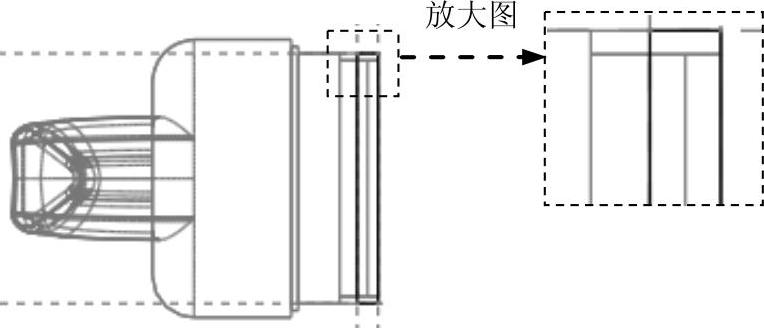

图11.6.5 截面草图

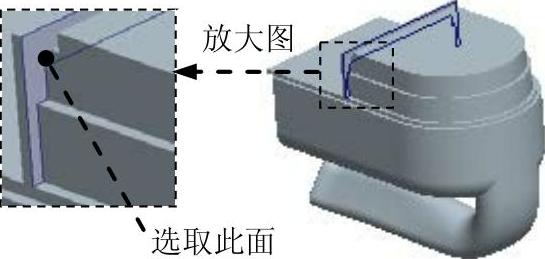

图11.6.6 定义拉伸终止面

Step7.创建图11.6.7所示的拉伸特征──拉伸2。选择下拉菜单978-7-111-55601-5-Chapter11-415.jpg978-7-111-55601-5-Chapter11-416.jpg978-7-111-55601-5-Chapter11-417.jpg命令，选取图11.6.4所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为978-7-111-55601-5-Chapter11-418.jpg；绘制图11.6.8所示的截面草图；在操控板中选取深度类型为978-7-111-55601-5-Chapter11-419.jpg，输入深度值2.0，并单击“去除材料”按钮978-7-111-55601-5-Chapter11-420.jpg。


图11.6.7 拉伸2

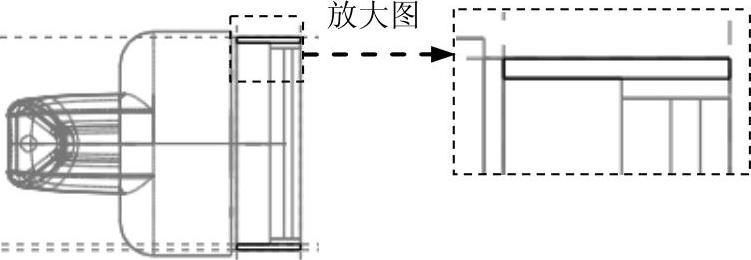

图11.6.8 截面草图

Step8.创建图11.6.9所示的基准平面──DTM8。选择下拉菜单978-7-111-55601-5-Chapter11-423.jpg978-7-111-55601-5-Chapter11-424.jpg命令；选取ASM_TOP基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter11-425.jpg，输入偏移距离值25.0。

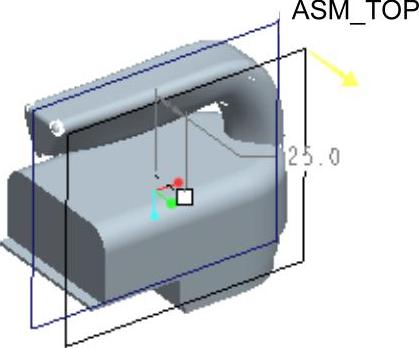

图11.6.9 基准平面DTM8

Step9.保存模型文件。
