如何使用修剪体和拉伸特征创建零件模型

2023-06-22 理论教育版权反馈

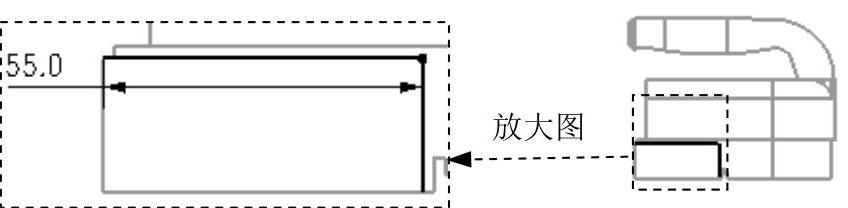

【摘要】：选择下拉菜单命令，系统弹出“修剪体”对话框；选取图21.3.3所示的模型体为修剪的目标体，单击鼠标中键后选取图21.3.3所示的片体为刀具体；单击“修剪体”对话框中的按钮，完成修剪体的创建。Step3.创建图21.3.4所示的零件特征——拉伸。图21.3.4 拉伸特征图21.3.4 拉伸特征图21.3.5 截面草图图21.3.5 截面草图Step4.保存零件模型。

下面要创建的二级控件（SECOND.PRT）是从一级控件（FIRST.PRT）中分割出来的一部分，它继承了一级控件的相应外观形状，同时它又作为控件模型，为三级控件提供相应外观和尺寸。下面讲解二级控件的创建过程，零件模型及相应的模型树如图21.3.1所示。

Step1.创建second层。在“装配导航器”窗口中右击弹出快捷菜单，在此快捷菜单中选择命令，系统进入WAVE模式；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名second；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取一级控件所做的实体、片体、草图、基准和CSYS，然后单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成second层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

图21.3.1 零件模型及模型树

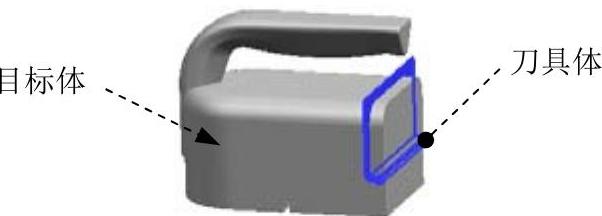

Step2.创建图21.3.2所示的零件特征——修剪体。选择下拉菜单命令，系统弹出“修剪体”对话框；选取图21.3.3所示的模型体为修剪的目标体，单击鼠标中键后选取图21.3.3所示的片体为刀具体；单击“修剪体”对话框中的按钮，完成修剪体的创建。删除多余的实体，保留部分如图21.3.2所示（隐藏片体）。
