如何创建基本模型体？
【摘要】：建立模具型腔的操作步骤如下：在系统路径下创建命名为mousemold的工作目录，并将mousesg.prt的鼠标上盖模型文件置于其中。图5－6新建模具制造文件在菜单管理器中单击，点击→按钮，从弹出的对话框中将工作目录中的模型文件打开，如图5－7所示。在菜单管理器中点击按钮，检验模具拖动方向是否正确。图5－10菜单管理器图5－11模型窗口图5－12参照模型方向图5－13选取模具原点
模具设计是Pro／E三维造型软件针对零部件模具设计所开发的专用模块之一。可以方便地针对塑件进行模具设计，本环节以鼠标上盖的模具设计过程为例，通过设置收缩率、创建分型面、分割工件、生成模具体积块、抽取模具零件、创建浇注系
图5－5 鼠标上盖零件图
统等步骤，完成模具设计全过程。
建立模具型腔的操作步骤如下：
（1）在系统路径下创建命名为mousemold的工作目录，并将mousesg.prt的鼠标上盖模型文件置于其中。
（2）单击按钮【

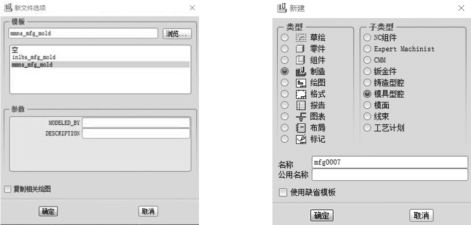

】或单击菜单【文件】→【新建】按钮，在菜单中点击【制造】→【模具型腔】命令，如图5－6所示。
图5－6 新建模具制造文件
（3）在菜单管理器中单击【模具模型】，点击【创建】→【完成】按钮，从弹出的【打开】对话框中将工作目录中的模型文件打开，如图5－7所示。
（4）在弹出的【创建参照模型】菜单管理器中单击【确定】，如图5－8所示。在【布局】菜单管理器中点击【预览】按钮，检验模具拖动方向是否正确。点击【模型起点与定向】下方的箭头，如图5－9所示。
图5－7 打开文件
图5－8 创建参照模型菜单
图5－9 布局菜单
（5）在弹出的菜单管理器如图5－10中点击【动态】，在模型窗口如图5－11所示中点选【PRT＿CSYS＿REF】。从弹出的【参照模型方向】中点击【旋转】如图5－12所示，调整至所需的模型方向，点击【确定】。
图5－10 菜单管理器
图5－11 模型窗口
图5－12 参照模型方向
图5－13 选取模具原点
