教你如何创建前盖零件模型

2023-06-22 理论教育版权反馈

【摘要】：图21.9.1 零件模型及模型树图21.9.1 零件模型及模型树Step1.创建front_cover层。图21.9.2 修剪体图21.9.2 修剪体图21.9.3 定义目标对象图21.9.3 定义目标对象Step3.创建图21.9.4所示的零件特征——拉伸1。Step5.创建图21.9.10所示的零件特征——拉伸3。在绘图区选取图21.9.13所示的草图为拉伸截面，在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择

前盖（FRONT_COVER.PRT）作为三级控件（THIRD.PRT）的一部分，也同样继承了相应的外观形状，零件模型及相应的模型树如图21.9.1所示。

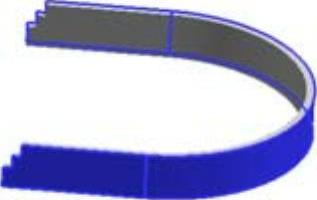

图21.9.1 零件模型及模型树

Step1.创建front_cover层。在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入一级控件模型区域；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统进入third模型区域；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，在弹出的“选择部件名”对话框的文本框中输入文件名front_cover；单击按钮，系统再次弹出“新建级别”对话框；单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框；选取三级控件中的实体、片体、草图、基准和CSYS，单击按钮，系统重新弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，完成front_cover层的创建；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图21.9.2所示的零件特征——修剪体。选取图21.9.3所示的模型体为修剪的目标体，单击鼠标中键，选取图21.9.3所示的片体为刀具体，分割方向指向被修剪的部分。

图21.9.2 修剪体

图21.9.3 定义目标对象

Step3.创建图21.9.4所示的零件特征——拉伸1。选取图21.9.5所示的平面为草图平面，进入草图环境，绘制图21.9.6所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在下拉列表中选择选项，并在文本框中输入值3，在文本框中输入值0；在区域中选择选项，采用系统默认的求差对象。

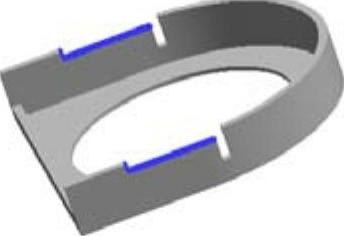

图21.9.4 拉伸1

图21.9.5 定义草图平面

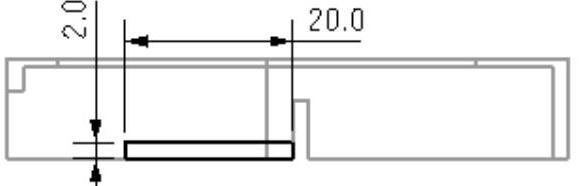

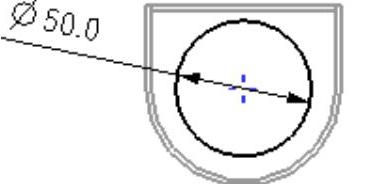

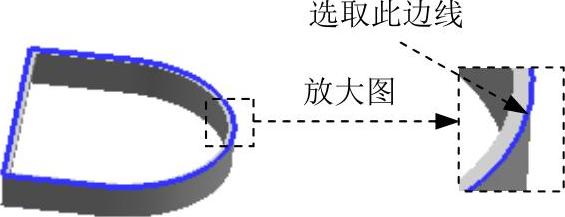

图21.9.6 截面草图

Step4.创建图21.9.7所示的零件特征——拉伸2。选取ZX基准平面为草图平面，绘制图21.9.8所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，选取图21.9.9所示的平面为拉伸终止面；在区域的下拉列表中选择选项，选取图21.9.9所示的平面为拉伸终止面；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

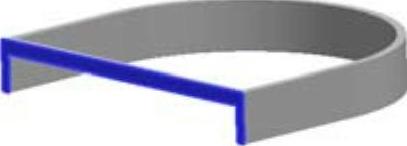

图21.9.7 拉伸2

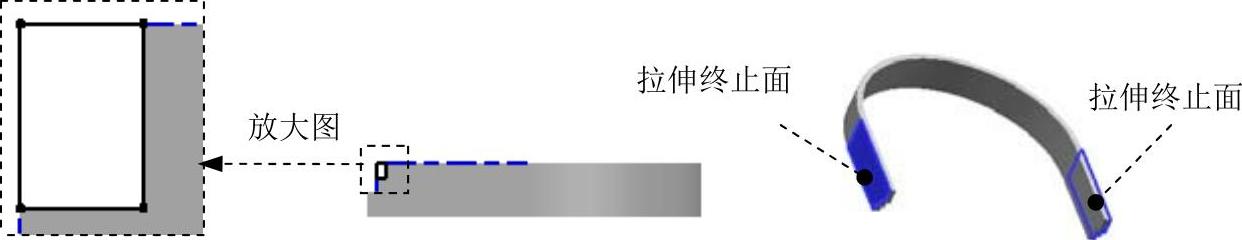

图21.9.8 截面草图图21.9.9定义拉伸终止面

Step5.创建图21.9.10所示的零件特征——拉伸3。选取ZX基准平面为草图平面，绘制图21.9.11所示的截面草图。在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.9.10 拉伸3

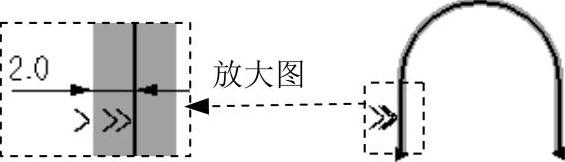

图21.9.11 截面草图

Step6.创建图21.9.12所示的零件特征——拉伸4。在绘图区选取图21.9.13所示的草图为拉伸截面，在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

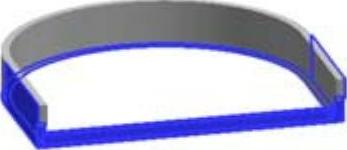

图21.9.12 拉伸4

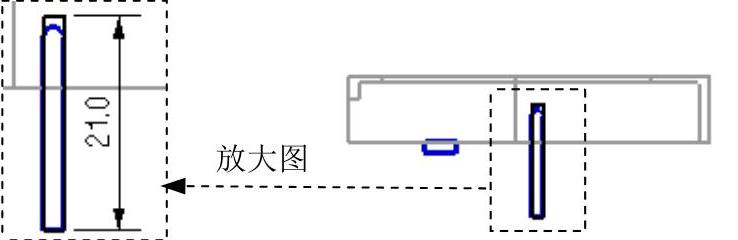

图21.9.13 截面草图

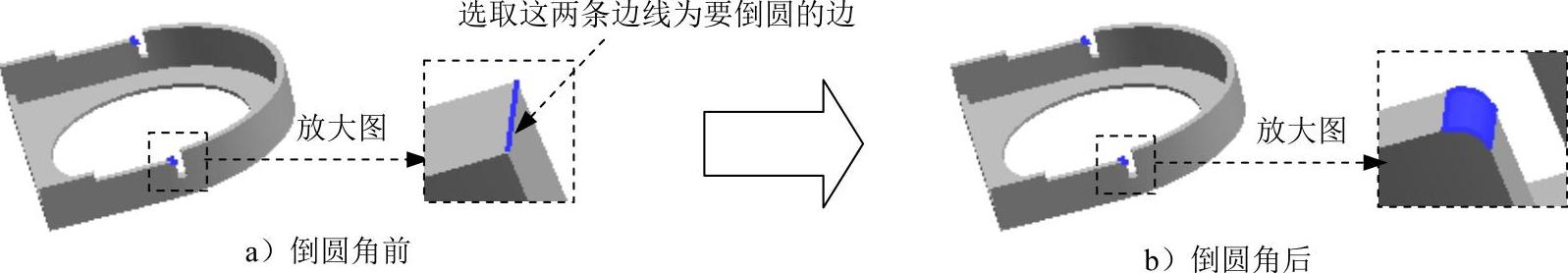

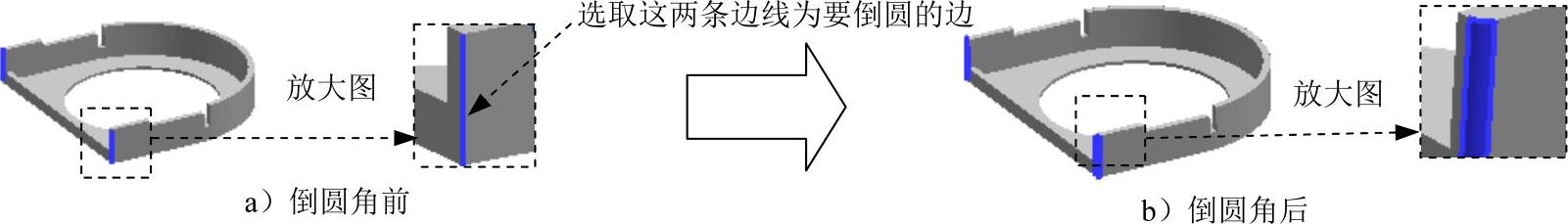

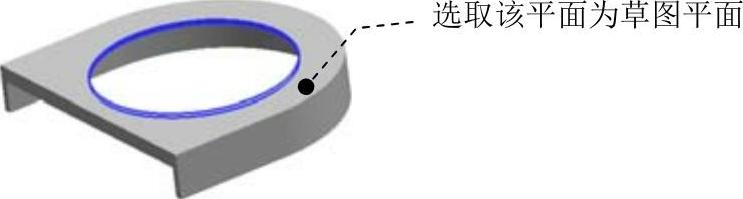

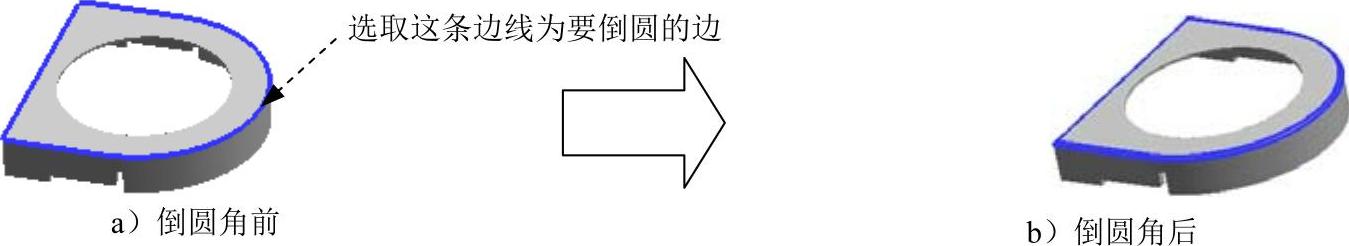

Step7.创建图21.9.14所示的零件特征——拉伸5。选取图21.9.14所示的平面为草图平面，绘制图21.9.15所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。
