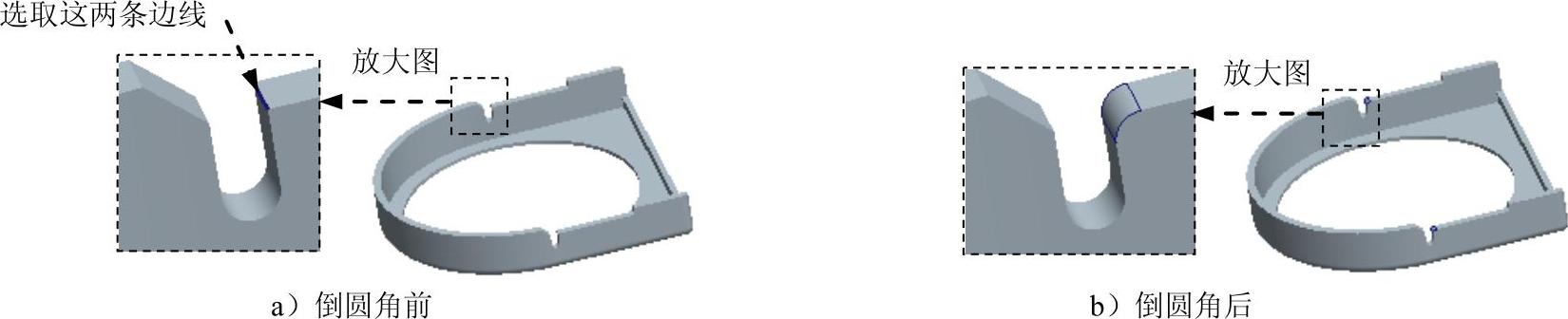

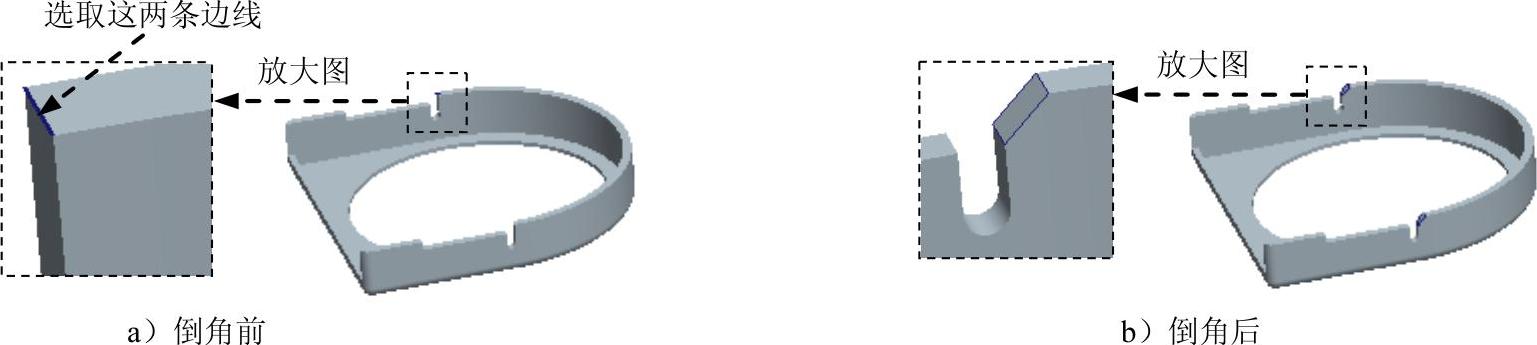

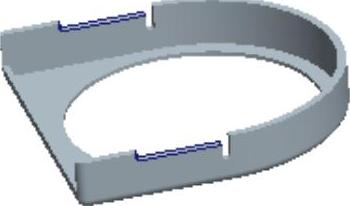

【摘要】：图11.9.1 零件模型及模型树Step2.激活前盖模型。选取图11.9.2a所示的曲面，选择下拉菜单命令；定义实体化方向如图11.9.2a所示，并在操控板中单击“去除材料”按钮。图11.9.2 实体化1Step6.创建图11.9.3所示的拉伸特征──拉伸1。Step15.添加图11.9.22b所示的倒圆角特征──倒圆角2。选择下拉菜单命令；选取图11.9.22a所示的两条边线为圆角放置参照，圆角半径值为1.5。

下面讲解前盖（FRONT_COVER.PRT）的创建过程。零件模型及模型树如图11.9.1所示。

Step1.在装配体中创建前盖（FRONT_COVER.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组的单选项；选中选项组中的单选项；在文本框中输入文件名FRONT_COVER，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

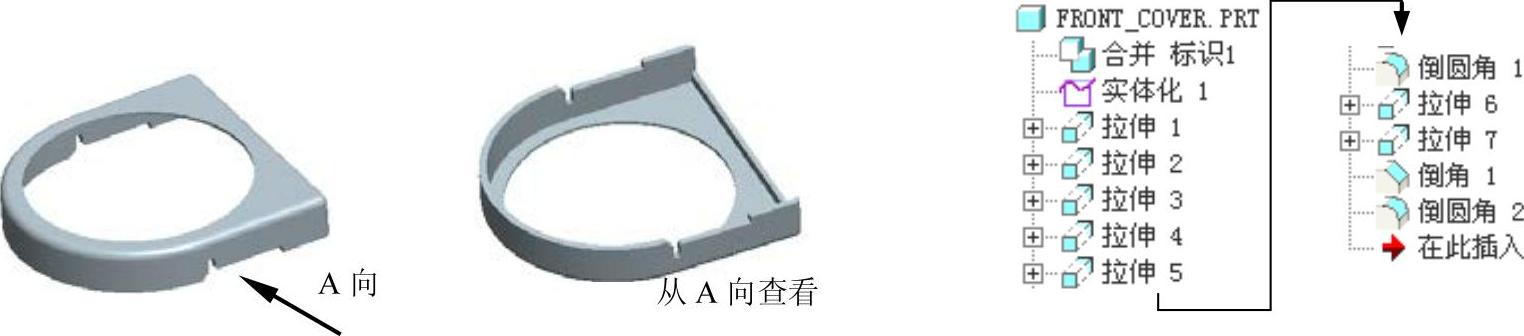

图11.9.1 零件模型及模型树

Step2.激活前盖模型。

（1）在模型树中单击命令。

（2）选择下拉菜单命令，系统弹出“复制几何”操控板，在该操控板中进行下列操作：

①在操控板中，先确认“将参照类型设置为组件上下文”按钮被按下。

②复制几何。在操控板中单击按钮，系统弹出“参照”界面；选中复选框，然后在模型树中选取THIRD.PRT为参照模型；单击“完成”按钮。

Step3.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step4.隐藏草图及曲线。在模型树区域选取下拉列表中的选项，在弹出的层区域中右击，从系统弹出的快捷菜单中选取选项，此时完成骨架模型中的所有曲线及草图。

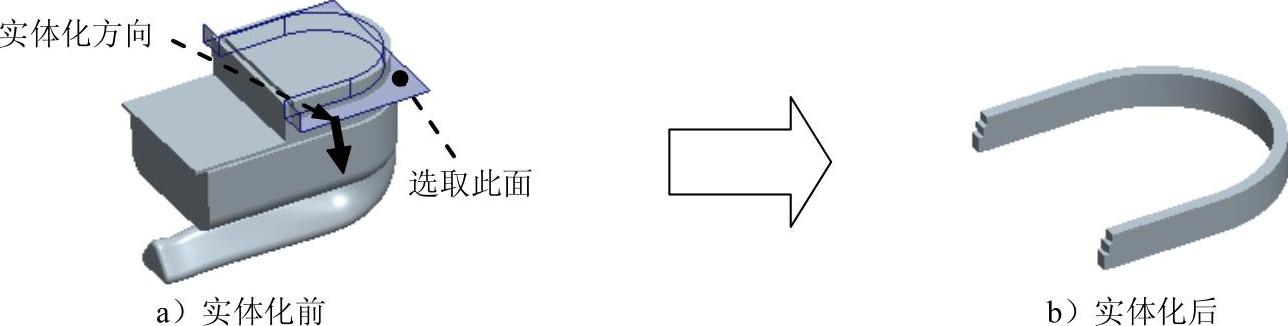

Step5.添加图11.9.2b所示的实体化特征──实体化1。选取图11.9.2a所示的曲面，选择下拉菜单命令；定义实体化方向如图11.9.2a所示，并在操控板中单击“去除材料”按钮。

图11.9.2 实体化1

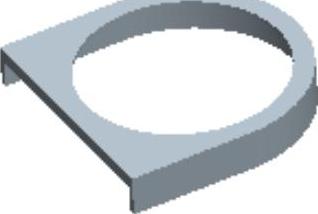

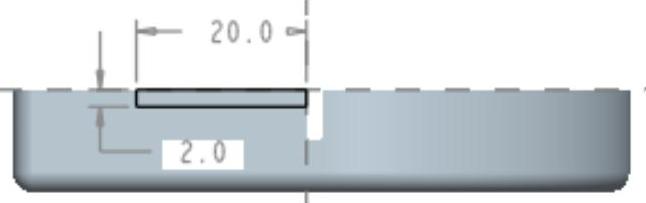

Step6.创建图11.9.3所示的拉伸特征──拉伸1。选择下拉菜单命令；选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；绘制图11.9.4所示的截面草图（用“偏移”命令和“使用边”命令）；在操控板中选取深度类型为，并单击“去除材料”按钮。

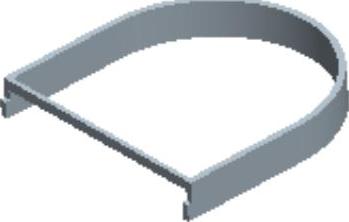

图11.9.3 拉伸1

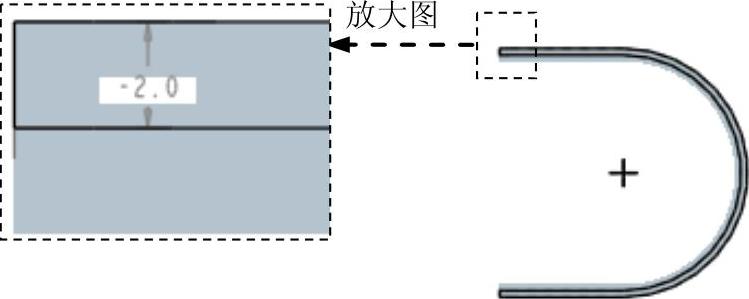

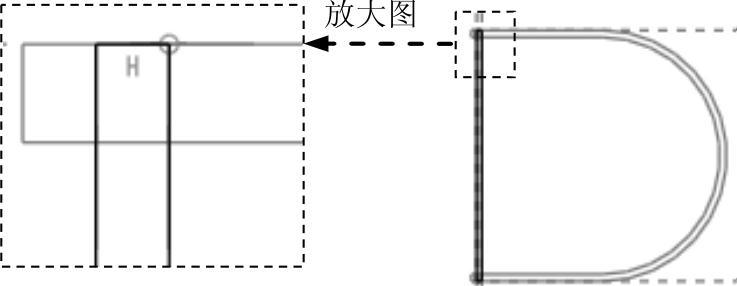

图11.9.4 截面草图

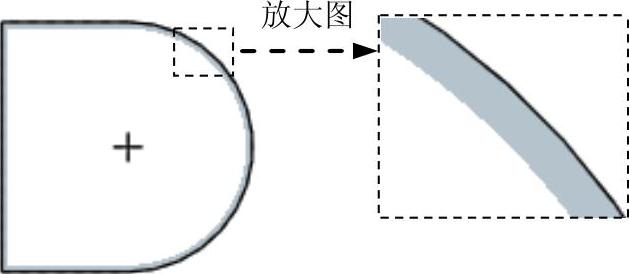

Step7.创建图11.9.5所示的拉伸特征──拉伸2。选择下拉菜单命令；选取图11.9.6所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.9.7所示的截面草图（用“使用边”命令）；在操控板中选取深度类型为，输入深度值3.0。

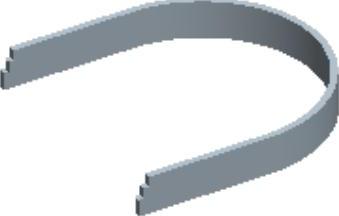

图11.9.5 拉伸2

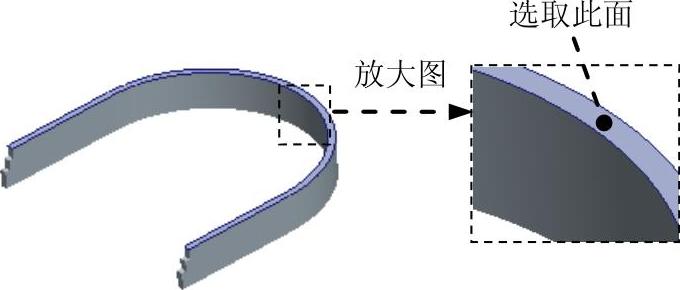

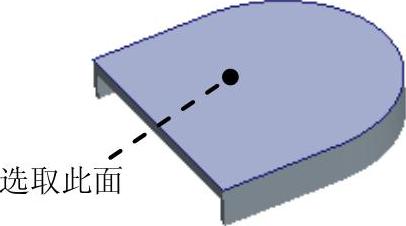

图11.9.6 定义草绘平面

Step8.创建图11.9.8所示的拉伸特征──拉伸3。选择下拉菜单命令；选取ASM_FRONT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.9.9所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

图11.9.7 截面草图

图11.9.8 拉伸3

Step9.创建图11.9.10所示的拉伸特征──拉伸4。选择下拉菜单命令；选取图11.9.11所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.9.12所示的截面草图（用“使用边”命令）；在操控板中选取深度类型为，输入深度值1.0。

图11.9.9 截面草图

图11.9.10 拉伸4

图11.9.11 定义草绘平面

图11.9.12 截面草图

Step10.创建图11.9.13所示的拉伸特征──拉伸5。选择下拉菜单命令；选取图11.9.14所示的面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图11.9.15所示的截面草图；在操控板中选取深度类型为，并单击“去除材料”按钮。

图11.9.13 拉伸5

图11.9.14 定义草绘平面

图11.9.15 截面草图

Step11.创建图11.9.16b所示的圆角特征──倒圆角1。选择命令；选取图11.9.16a所示的边链为圆角放置参照，圆角半径值为2.0。

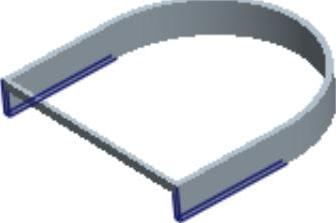

图11.9.16 倒圆角1

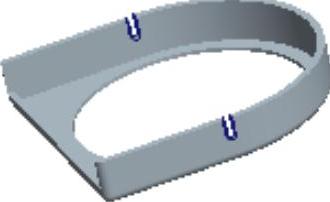

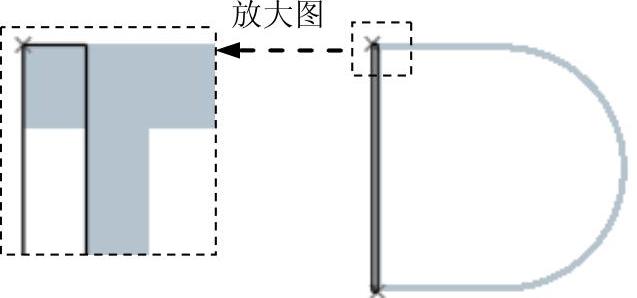

Step12.创建图11.9.17所示的拉伸特征──拉伸6。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.9.18所示的截面草图（用“使用边”命令）；在操控板中单击按钮，在系统弹出的界面中的下拉列表中选择选项；在的下拉列表中选择选项，并单击“去除材料”按钮。

说明：为了保证设计零件的可装配性，图11.9.18所示的截面草图是基于三级控件中的部分草图而创建的，以下类似情况不再重述。

图11.9.17 拉伸6

图11.9.18 截面草图

Step13.创建图11.9.19所示的拉伸特征──拉伸7。选择下拉菜单命令；选取ASM_TOP基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为；绘制图11.9.20所示的截面草图；在操控板中单击按钮，在系统弹出的界面中的下拉列表中选择选项；在的下拉列表中选择选项，并单击“去除材料”按钮。
