如何创建风扇叶轮：从零件模型到曲面建模

2023-06-26 理论教育 版权反馈
【摘要】：Step1.在装配体中创建风扇叶轮。图9.11.1 零件模型及模型树Step2.激活风扇叶轮。Step3.创建图9.11.2所示的拉伸特征──拉伸1。图9.11.2 拉伸1图9.11.3 截面草图Step4.在新窗口中打开模型。Step5.创建图9.11.4所示的基准平面──DTM3。图9.11.7 交截1Step9.创建图9.11.8所示的交截特征──交截2。图9.11.11 样条曲线及曲率Step11.创建图9.11.12所示的投影曲线──投影1。在模型树中选取图9.11.17所示的Step12所创建的草绘2，选择下拉菜单命令；选取图9.11.17所示的面为投影面，采用系统默认的投影方向。

下面讲解风扇叶轮（FAN.PRT）的创建过程。零件模型及模型树如图9.11.1所示。

Step1.在装配体中创建风扇叶轮（FAN.PRT）。选择下拉菜单978-7-111-55601-5-Chapter09-978.jpg978-7-111-55601-5-Chapter09-979.jpg命令；在系统弹出的“元件创建”对话框中选中978-7-111-55601-5-Chapter09-980.jpg选项组的978-7-111-55601-5-Chapter09-981.jpg单选项；选中978-7-111-55601-5-Chapter09-982.jpg选项组中的978-7-111-55601-5-Chapter09-983.jpg单选项；在978-7-111-55601-5-Chapter09-984.jpg文本框中输入文件名FAN，单击978-7-111-55601-5-Chapter09-985.jpg按钮；在系统弹出的“创建选项”对话框中选中978-7-111-55601-5-Chapter09-986.jpg单选项，单击978-7-111-55601-5-Chapter09-987.jpg按钮。

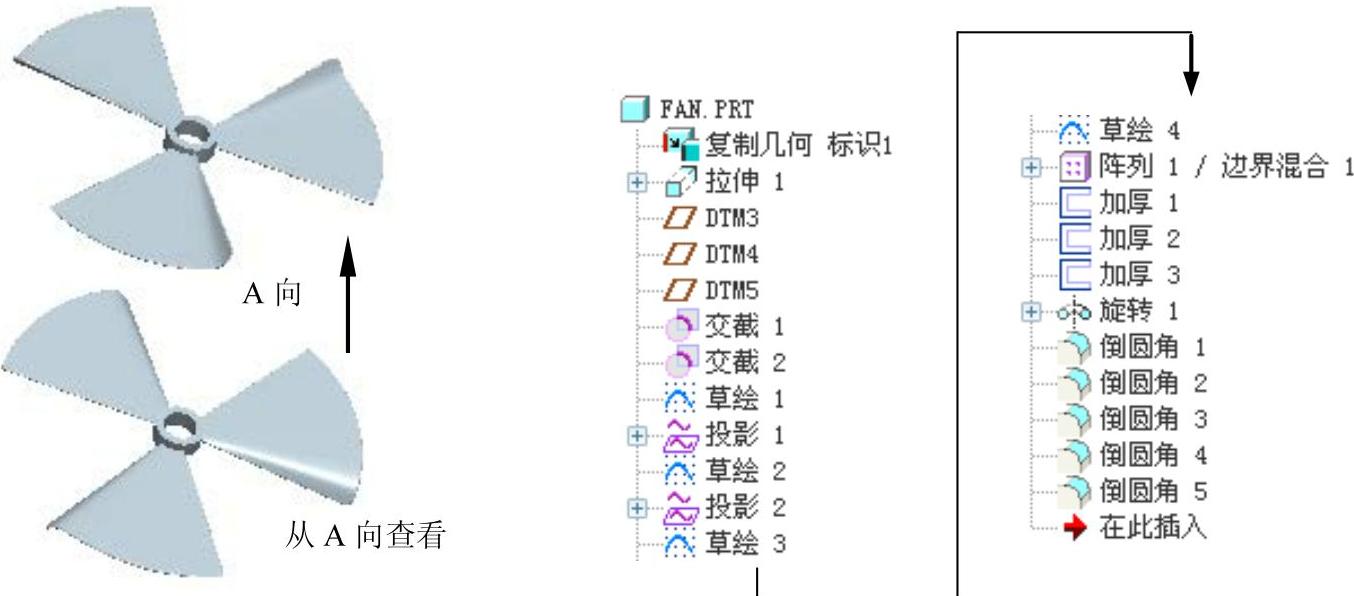

图9.11.1 零件模型及模型树

Step2.激活风扇叶轮。

（1）在模型树中单击978-7-111-55601-5-Chapter09-989.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter09-990.jpg命令。

（2）选择下拉菜单978-7-111-55601-5-Chapter09-991.jpg命令，系统弹出“复制几何”操控板。在该操控板中进行下列操作：

①在“复制几何”操控板中，先确认“将参照类型设置为组件上下文”按钮978-7-111-55601-5-Chapter09-992.jpg被按下，然后单击“仅限发布几何”按钮978-7-111-55601-5-Chapter09-993.jpg（使此按钮为弹起状态）。

②复制几何。在“复制几何”操控板中单击978-7-111-55601-5-Chapter09-994.jpg按钮，系统弹出“参照模型”界面；单击978-7-111-55601-5-Chapter09-995.jpg区域中的978-7-111-55601-5-Chapter09-996.jpg字符；在“智能选取栏”的下拉列表中选择“基准平面”选项，按住<Ctrl>键，在绘图区依次选取THIRD.PRT文件中的ASM_FRONT、ASM_TOP、ASM_RIGHT和DTM4（THIRT.PRT中）四个基准平面。

③在“复制几何”操控板中单击978-7-111-55601-5-Chapter09-997.jpg按钮，选中978-7-111-55601-5-Chapter09-998.jpg单选项。

④在“复制几何”操控板中单击“完成”按钮978-7-111-55601-5-Chapter09-999.jpg。

（3）完成操作后，所选的基准平面被复制到FAN.PRT中。

Step3.创建图9.11.2所示的拉伸特征──拉伸1。选择下拉菜单978-7-111-55601-5-Chapter09-1000.jpg978-7-111-55601-5-Chapter09-1001.jpg978-7-111-55601-5-Chapter09-1002.jpg命令，在操控板中应确认“曲面”按钮978-7-111-55601-5-Chapter09-1003.jpg被按下；选取DTM4基准平面为草绘平面，选取ASM_FRONT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-1004.jpg；绘制图9.11.3所示的截面草图；选取深度类型为978-7-111-55601-5-Chapter09-1005.jpg，输入深度值10.0；单击“完成”按钮978-7-111-55601-5-Chapter09-1006.jpg，完成拉伸1的创建。

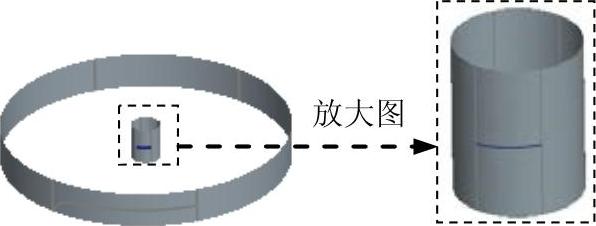

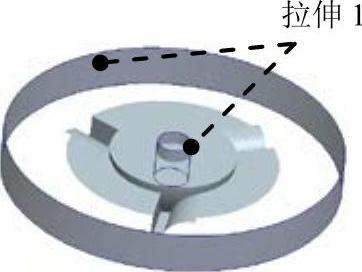

图9.11.2 拉伸1

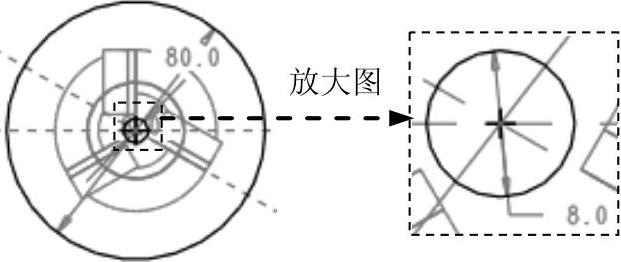

图9.11.3 截面草图

Step4.在新窗口中打开模型。在模型树中选择978-7-111-55601-5-Chapter09-1009.jpg，然后右击，在系统弹出的快捷菜单中选择978-7-111-55601-5-Chapter09-1010.jpg命令。

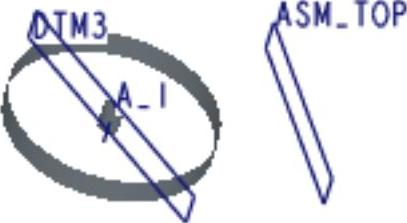

Step5.创建图9.11.4所示的基准平面──DTM3。选择下拉菜单978-7-111-55601-5-Chapter09-1011.jpg978-7-111-55601-5-Chapter09-1012.jpg命令；选取A_1基准轴为参照，定义约束类型为978-7-111-55601-5-Chapter09-1013.jpg；按住<Ctrl>键，选取ASM_TOP基准平面为参照；定义约束类型为978-7-111-55601-5-Chapter09-1014.jpg，在“偏距”对话框中输入旋转角度值19.0。


图9.11.4 基准平面DTM3

Step6.创建图9.11.5所示的基准平面──DTM4。选择下拉菜单978-7-111-55601-5-Chapter09-1016.jpg978-7-111-55601-5-Chapter09-1017.jpg命令；选取A_1基准轴为参照，定义约束类型为978-7-111-55601-5-Chapter09-1018.jpg；按住<Ctrl>键，选取DTM3基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter09-1019.jpg，在“偏距”对话框中输入旋转角度值60.0。

Step7.创建图9.11.6所示的基准平面──DTM5。选择下拉菜单978-7-111-55601-5-Chapter09-1020.jpg978-7-111-55601-5-Chapter09-1021.jpg命令；选取A_1基准轴为参照，定义约束类型为978-7-111-55601-5-Chapter09-1022.jpg；按住<Ctrl>键，选取ASM_FRONT基准平面为参照，定义约束类型为978-7-111-55601-5-Chapter09-1023.jpg，在“偏距”对话框中输入旋转角度值30.0。

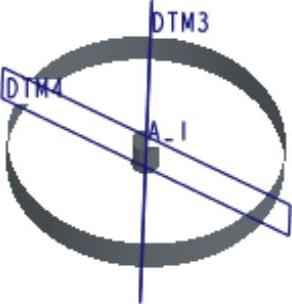

图9.11.5 基准平面DTM4

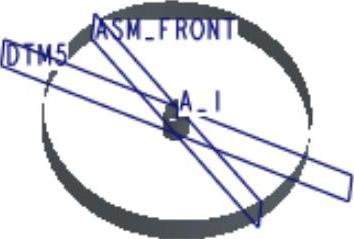

图9.11.6 基准平面DTM5

Step8.创建图9.11.7b所示的交截特征──交截1。在模型树中选取图9.11.7a所示的Step3创建的拉伸1和Step5创建的DTM3基准平面，选择下拉菜单978-7-111-55601-5-Chapter09-1026.jpg978-7-111-55601-5-Chapter09-1027.jpg命令，完成交截1的创建。

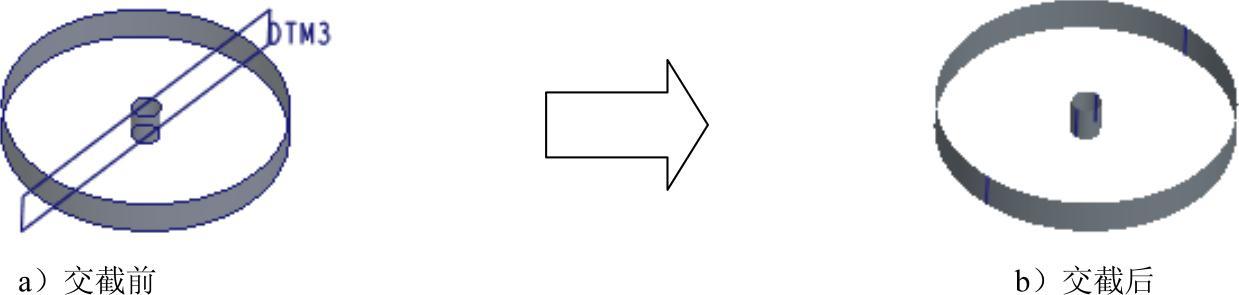

图9.11.7 交截1

Step9.创建图9.11.8所示的交截特征──交截2。在模型树中选取图9.11.8a所示的Step3创建的拉伸1和Step6创建的DTM4基准平面，选择下拉菜单978-7-111-55601-5-Chapter09-1029.jpg命令，完成交截2的创建。

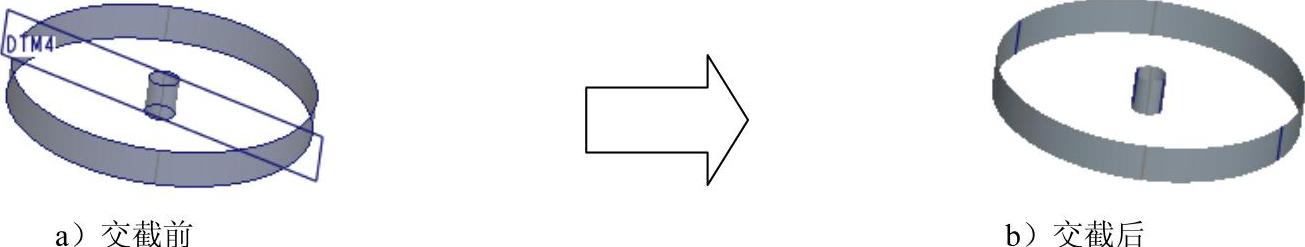

图9.11.8 交截2

Step10.创建图9.11.9所示的草绘特征──草绘1。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter09-1031.jpg选取DTM5基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-1032.jpg；单击对话框中的978-7-111-55601-5-Chapter09-1033.jpg按钮，绘制图9.11.10所示的草图，并调整样条曲线的曲率如图9.11.11所示。

说明：

●在调整草绘1中样条曲线的曲率时，先双击样条曲线，单击操控板中的“切换到控制多边形模式”按钮978-7-111-55601-5-Chapter09-1034.jpg，定义系统所生成的多边形的边线与样条曲线相切，如图9.11.10所示。


图9.11.9 草绘1

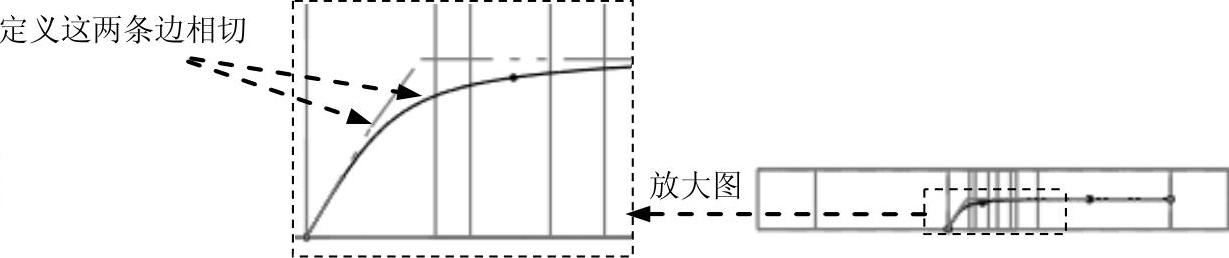

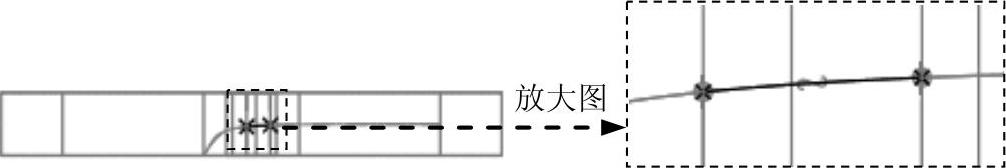

图9.11.10 多边形模式

●在调整草绘2中样条曲线的曲率时，可以通过选取图9.11.10所示的多边形的控制点来调整样条曲线的曲率，结果如图9.11.11所示。

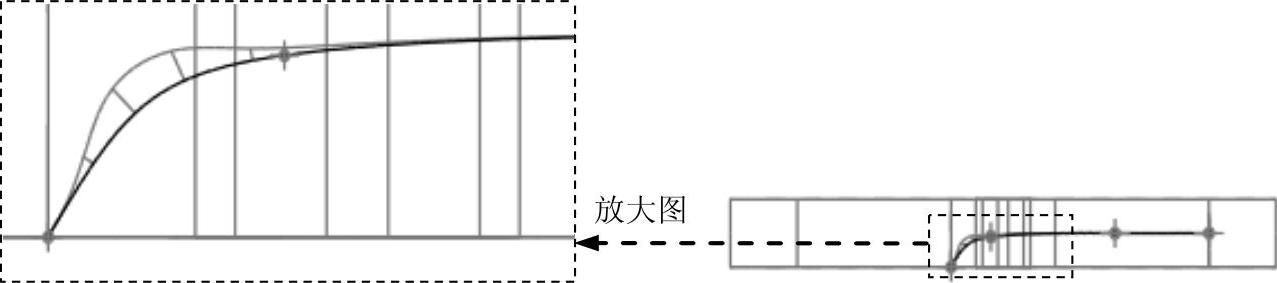

图9.11.11 样条曲线及曲率

Step11.创建图9.11.12所示的投影曲线──投影1。在模型树中选取图9.11.13所示的Step10所创建的草绘1，选择下拉菜单978-7-111-55601-5-Chapter09-1038.jpg命令；选取图9.11.13所示的面为投影面，接受系统默认的投影方向；单击“完成”按钮978-7-111-55601-5-Chapter09-1039.jpg，完成投影1的创建。

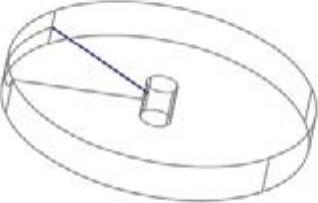

图9.11.12 投影1

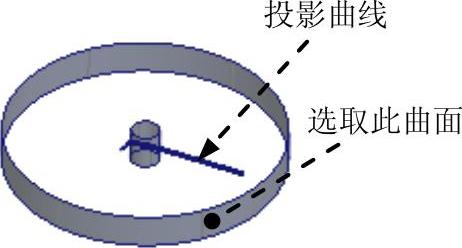

图9.11.13 定义投影面及投影曲线

Step12.创建图9.11.14所示的草绘特征──草绘2（草绘1被隐藏）。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter09-1042.jpg，选取DTM5基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-1043.jpg；单击对话框中的978-7-111-55601-5-Chapter09-1044.jpg按钮，绘制图9.11.15所示的截面草图（用“使用边”命令978-7-111-55601-5-Chapter09-1045.jpg）。


图9.11.14 草绘2


图9.11.15 截面草图

Step13.创建图9.11.16所示的投影曲线──投影2。在模型树中选取图9.11.17所示的Step12所创建的草绘2，选择下拉菜单978-7-111-55601-5-Chapter09-1048.jpg978-7-111-55601-5-Chapter09-1049.jpg命令；选取图9.11.17所示的面为投影面，采用系统默认的投影方向。

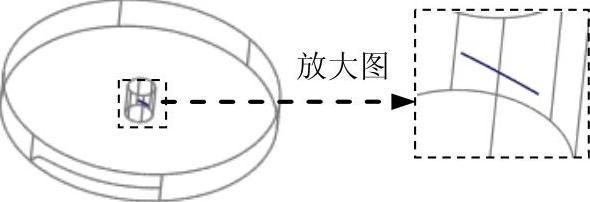

图9.11.16 投影2

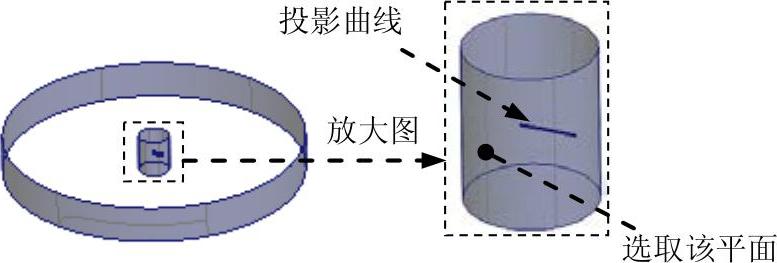

图9.11.17 定义投影面及投影曲线

Step14.创建图9.11.18所示的草绘特征──草绘3（草绘2被隐藏）。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter09-1052.jpg，选取DTM3基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-1053.jpg；单击对话框中的978-7-111-55601-5-Chapter09-1054.jpg按钮，绘制图9.11.19所示的截面草图（直线的两端点分别与投影曲线的端点重合）。


图9.11.18 草绘3


图9.11.19 截面草图

Step15.创建图9.11.20所示的草绘特征──草绘4。单击工具栏中的“草绘”按钮978-7-111-55601-5-Chapter09-1057.jpg，选取DTM4基准平面为草绘平面，选取ASM_RIGHT基准平面为参照平面，方向为978-7-111-55601-5-Chapter09-1058.jpg；单击对话框中的978-7-111-55601-5-Chapter09-1059.jpg按钮，绘制图9.11.21所示的截面草图（直线的两端点分别与投影曲线的端点重合）。


图9.11.20 草绘4


图9.11.21 截面草图

Step16.创建图9.11.22所示的边界曲面──Boundary Blend1。选择下拉菜单978-7-111-55601-5-Chapter09-1062.jpg978-7-111-55601-5-Chapter09-1063.jpg命令；单击“边界混合”操控板中的978-7-111-55601-5-Chapter09-1064.jpg按钮，在系统弹出的“第一方向”区域中单击，按住<Ctrl>键，在绘图区依次选取图9.11.23所示的曲线1和曲线2；在“第二方向”区域中单击，在绘图区选取图9.11.23所示的曲线3和曲线4。


图9.11.22 Boundary Blend1

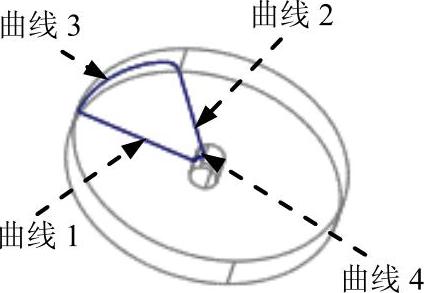

图9.11.23 定义边界曲线

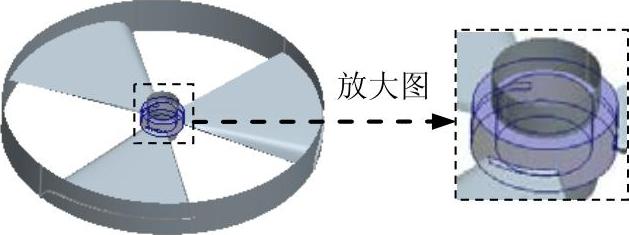

Step17.创建图9.11.24b所示的阵列特征──阵列1/Boundary Blend1。在模型树中选取Boundary Blend1，选择下拉菜单978-7-111-55601-5-Chapter09-1067.jpg命令；在操控板的978-7-111-55601-5-Chapter09-1068.jpg界面中选中978-7-111-55601-5-Chapter09-1069.jpg单选项；在操控板中单击978-7-111-55601-5-Chapter09-1070.jpg按钮，在绘图区选取图9.11.24a所示的轴，输入旋转角度值120.0，在操控板中输入第一方向的阵列数目3，在操控板中输入第二方向的阵列数目值1，并按<Enter>键。

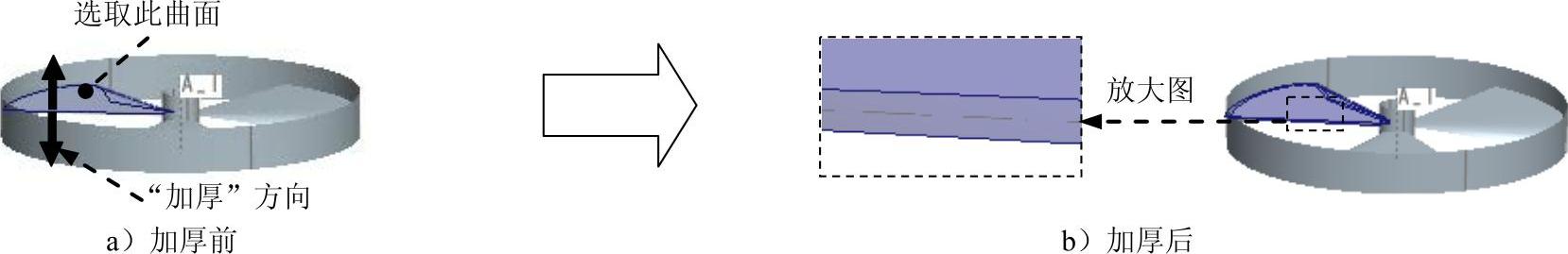

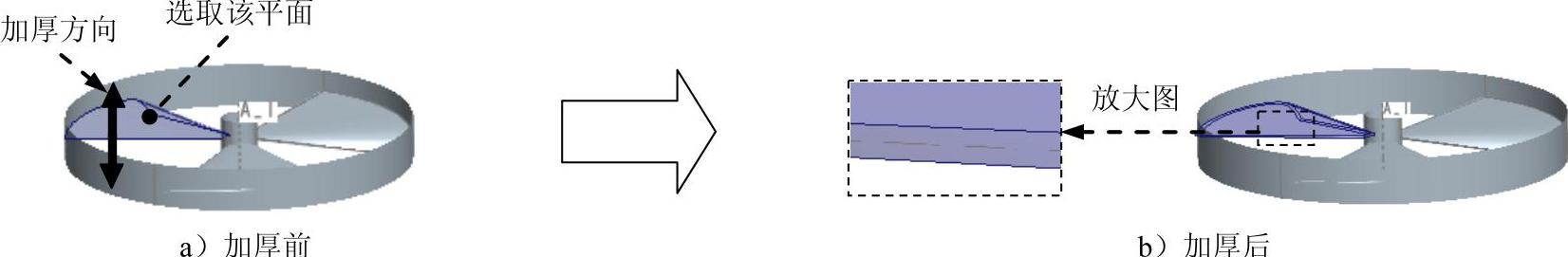

Step18.创建图9.11.25b所示的加厚特征──加厚1。在绘图区选取图9.11.25a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter09-1071.jpg命令；输入厚度值为0.5，使其加厚方向如图9.11.25a所示。


图9.11.24 阵列1/Boundary Blend1

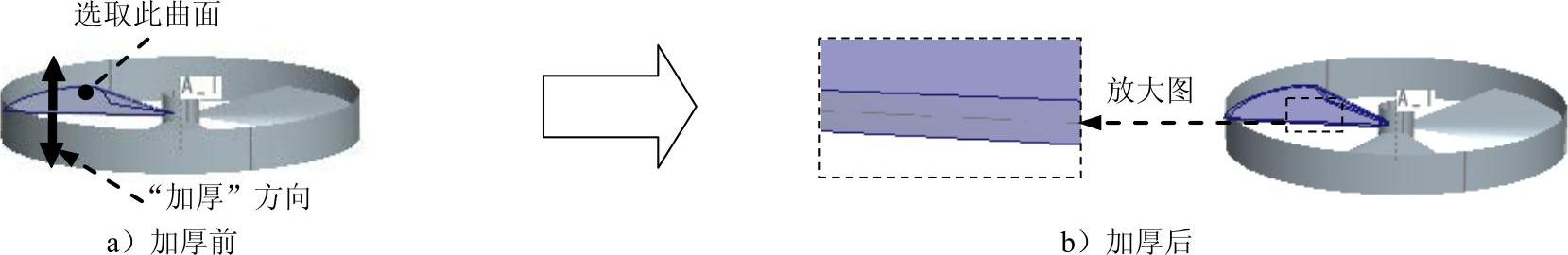

图9.11.25 加厚1

Step19.创建图9.11.26b所示的加厚特征──加厚2。在绘图区选取图9.11.26a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter09-1074.jpg命令；输入厚度值为0.5，使其加厚方向如图9.11.26a所示。

说明：图9.11.26a所示的箭头方向表示两侧加厚。


图9.11.26 加厚2

Step20.创建图9.11.27b所示的加厚特征──加厚3。在绘图区选取图9.11.27a所示的曲面，选择下拉菜单978-7-111-55601-5-Chapter09-1076.jpg命令；输入厚度值为0.5，使其加厚方向如图9.11.27a所示。


图9.11.27 加厚3

Step21.创建图9.11.28所示的实体旋转特征──旋转1。选择下拉菜单978-7-111-55601-5-Chapter09-1078.jpg978-7-111-55601-5-Chapter09-1079.jpg命令；选取ASM_FRONT基准平面为草绘平面，选取ASM_RIGHT基准平面为草绘参照，方向为978-7-111-55601-5-Chapter09-1080.jpg；绘制图9.11.29所示的旋转轴和截面草图；选取旋转类型978-7-111-55601-5-Chapter09-1081.jpg（“定值”），输入旋转角度值360.0。


图9.11.28 旋转1


图9.11.29 截面草图

Step22.创建图9.11.30b所示的倒圆角特征──倒圆角1（拉伸1、交截1、交截2、投影1、投影2、草绘3和草绘4被隐藏）。选择下拉菜单978-7-111-55601-5-Chapter09-1084.jpg978-7-111-55601-5-Chapter09-1085.jpg命令，选取图9.11.30a所示的边线为圆角放置参照，输入圆角半径值为2.0。


图9.11.30 倒圆角1

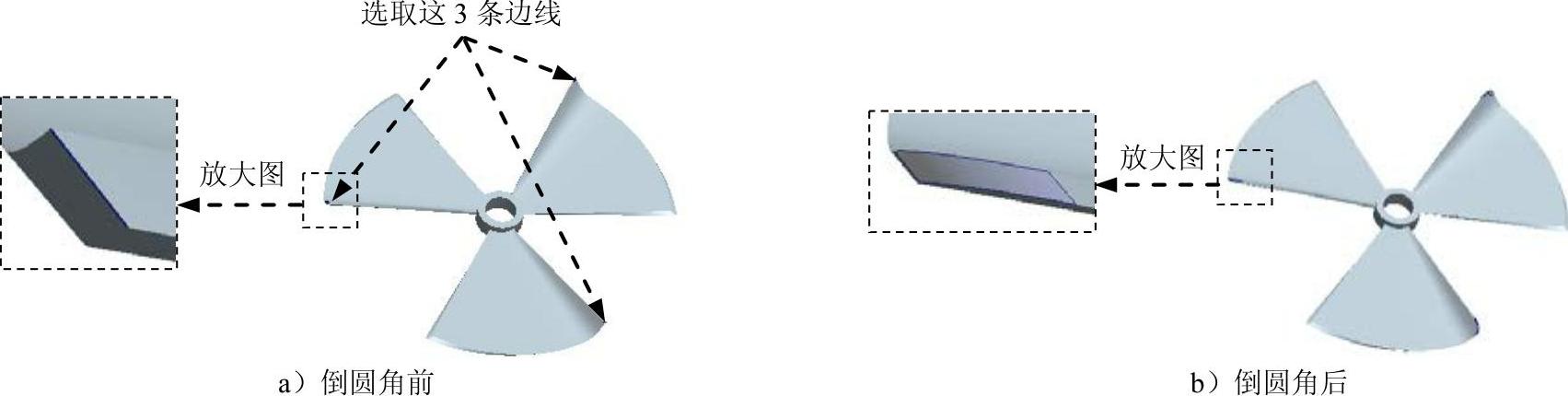

Step23.创建图9.11.31b所示的倒圆角特征──倒圆角2。选择下拉菜单978-7-111-55601-5-Chapter09-1087.jpg978-7-111-55601-5-Chapter09-1088.jpg命令，选取图9.11.31a所示的边线为圆角放置参照，输入圆角半径值为2.0。


图9.11.31 倒圆角2

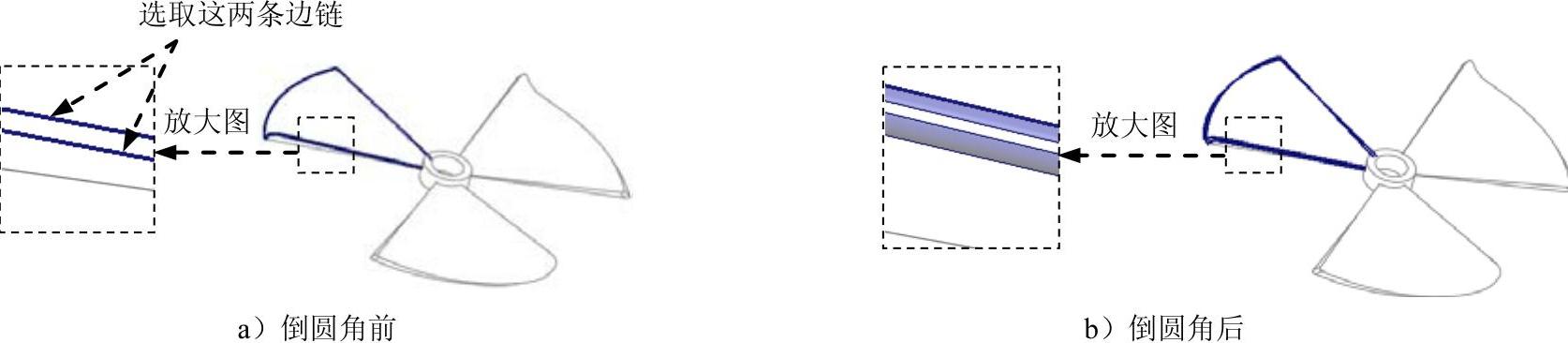

Step24.创建图9.11.32b所示的倒圆角特征──倒圆角3。选择下拉菜单978-7-111-55601-5-Chapter09-1090.jpg978-7-111-55601-5-Chapter09-1091.jpg命令，选取图9.11.32a所示的边链为圆角放置参照，输入圆角半径值为0.2。

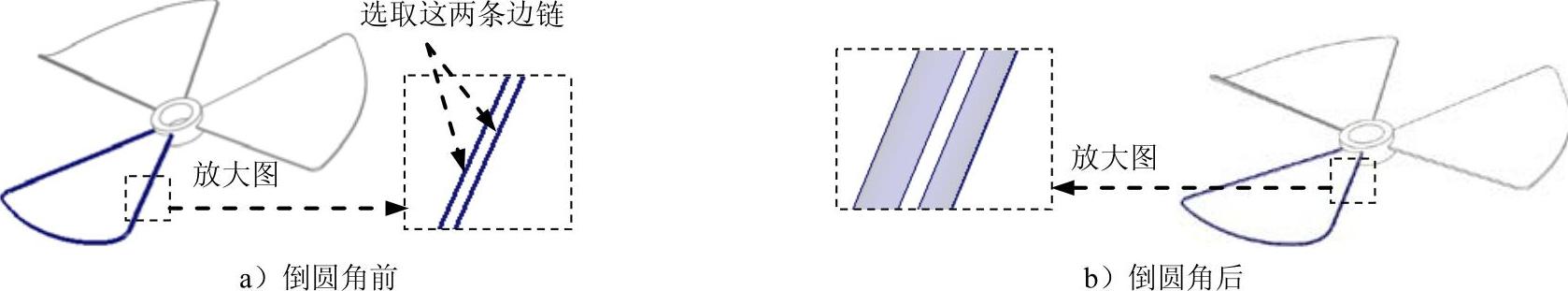

图9.11.32 倒圆角3

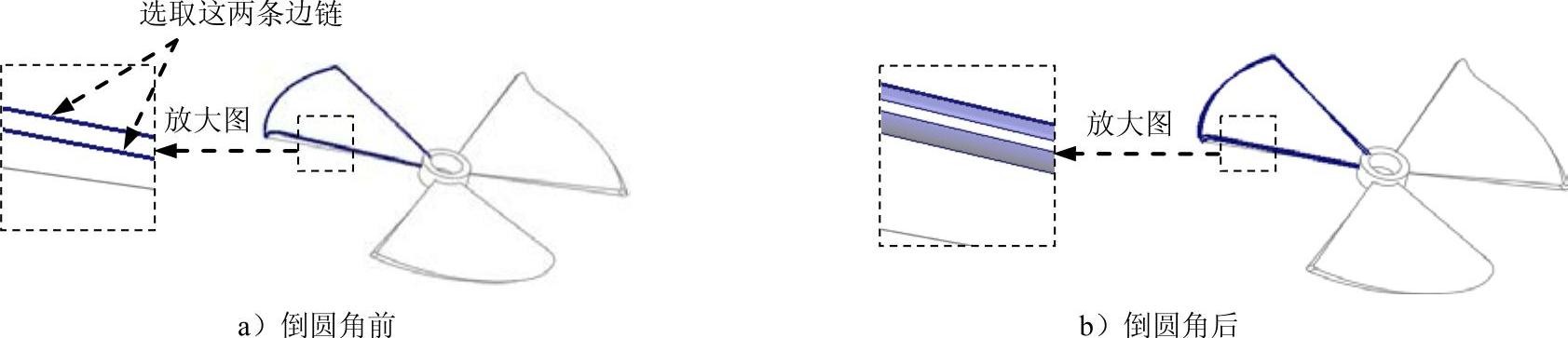

Step25.创建图9.11.33b所示的倒圆角特征──倒圆角4。选择下拉菜单978-7-111-55601-5-Chapter09-1093.jpg978-7-111-55601-5-Chapter09-1094.jpg命令，选取图9.11.33a所示的边链为圆角放置参照，输入圆角半径值为.02。


图9.11.33 倒圆角4

Step26.创建图9.11.34b所示的倒圆角特征──倒圆角5。选择下拉菜单978-7-111-55601-5-Chapter09-1096.jpg978-7-111-55601-5-Chapter09-1097.jpg命令，选取图9.11.34a所示的边链为圆角放置参照，圆角半径值为0.2。


图9.11.34 倒圆角5

Step27.保存模型文件。
