下面讲解一级控件（FIRST.PRT）的创建过程。一级控件在整个设计过程中起着十分重要的作用，在创建一级控件时要考虑到分割子零件的方法，为了保持关联，在一级控件中要创建一些草图为多个子零件共用。零件模型及模型树如图21.2.1所示。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框；在选项卡的区域中选取模板类型为，在文本框中输入文件名称trim_pelucohi，在文本框中输入文件路径D：\ugnx10.11\work\ch21；单击按钮，进入装配环境，关闭“添加组件”对话框。

图21.1.2 设计流程图

图21.2.1 零件模型及模型树

Step2.创建first层。在“装配导航器”窗口中的空白处右击，在弹出的快捷菜单中选择选项；在选项上右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框；在“新建级别”对话框中单击按钮，系统弹出“选择部件名”对话框；在文本框中输入first，单击按钮，回到“新建级别”对话框，单击按钮，完成first层的创建。在“装配导航器”窗口中的选项上右击，系统弹出快捷菜单；在此快捷菜单中选择命令，对模型进行编辑；选择下拉菜单命令，系统弹出“基准CSYS”对话框；单击按钮，完成基准坐标系的创建。

Step3.创建图21.2.2所示的零件特征——拉伸1。选择下拉菜单命令，进入建模环境；选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框；单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。单击按钮，选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图21.2.3所示的截面草图；单击按钮，退出草图环境；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值40；单击“拉伸”对话框中的按钮，完成拉伸特征1的创建。

图21.2.2 拉伸特征1

图21.2.3 截面草图

Step4.创建图21.2.4所示的基准平面1。选择下拉菜单命令，系统弹出“基准平面”对话框；单击按钮，完成基准平面1的创建（注：具体参数和操作参见随书光盘）。

Step5.创建图21.2.5所示的基准平面2。选择下拉菜单命令，在区域的下拉列表中选择选项；选取YZ基准平面为参考平面，在区域的文本框中输入值60；其他参数采用系统默认设置值。

图21.2.4 基准平面1

图21.2.5 基准平面2

Step6.创建图21.2.6所示的基准平面3。选择下拉菜单命令（注：具体参数和操作参见随书光盘）。

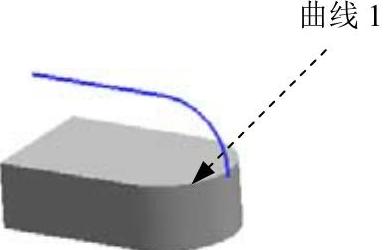

Step7.创建图21.2.7所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；单击按钮，选取ZX基准平面为草图平面，单击按钮，进入草图环境；选择下拉菜单命令，在弹出的“交点”对话框中选取曲线1为要相交的曲线；单击按钮，完成交点1的创建，如图21.2.8所示。绘制图21.2.8所示的草图1，使草图经过交点1；单击按钮，退出草图环境。

图21.2.6 基准平面3

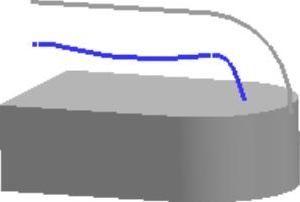

图21.2.7 草图1（建模环境）

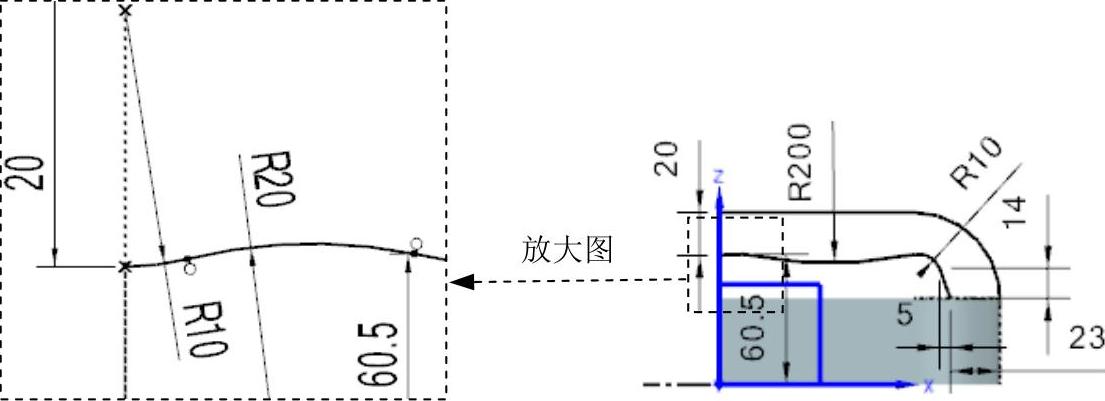

图21.2.8 草图1（草图环境）

Step8.创建图21.2.9所示的草图2。选取ZX基准平面为草图平面，绘制图21.2.10所示的草图2。

图21.2.9 草图2（建模环境）

图21.2.10 草图2（草图环境）

Step9.创建图21.2.11所示的草图3。选取YZ基准平面为草图平面，进入草图环境；选择下拉菜单命令，在弹出的“交点”对话框中选取草图1为要相交的曲线，单击按钮，完成交点1的创建；选取草图2为要相交的曲线，完成交点2的创建；绘制图21.2.12所示的草图3，约束草图线与两个交点相交。

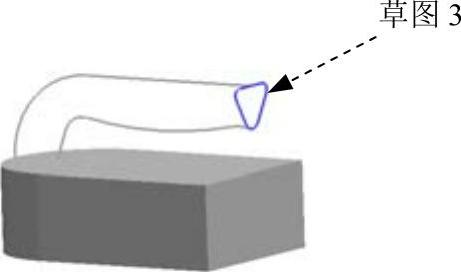

图21.2.11 草图3（建模环境）

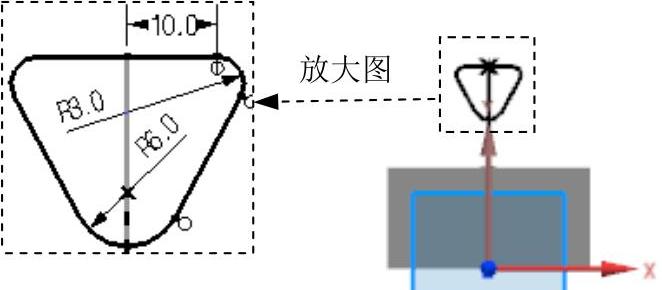

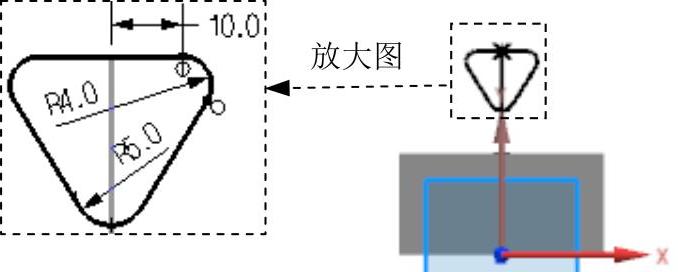

图21.2.12 草图3（草图环境）

Step10.创建图21.2.13所示的草图4。选取基准平面1为草图平面，绘制方法参见Step9。绘制图21.2.14所示的草图4。

图21.2.13 草图4（建模环境）

图21.2.14 草图4（草图环境）

Step11.创建图21.2.15所示的草图5。选取基准平面2为草图平面，绘制方法参见Step9。绘制图21.2.16所示的草图5。

图21.2.15 草图5（建模环境）

图21.2.16 草图5（草图环境）

Step12.创建图21.2.17所示的草图6。选取图21.2.18所示的平面为草图平面，绘制方法参见Step9。绘制图21.2.19所示的草图6。

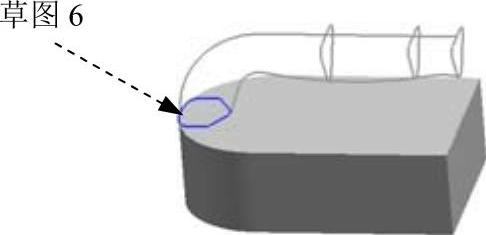

图21.2.17 草图6（建模环境）

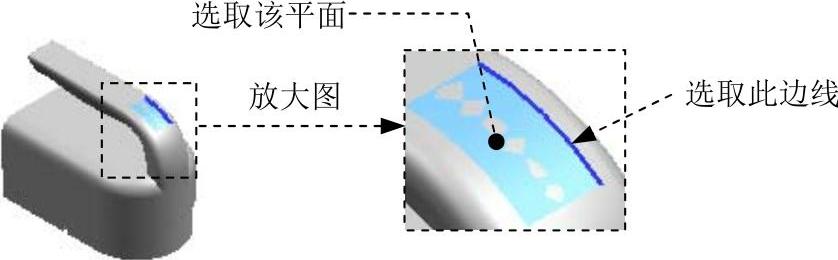

图21.2.18 定义草图平面

Step13.创建图21.2.20所示的草图7。选取基准平面3为草图平面，将草图6投影到草图平面，完成草图7的创建。

图21.2.19 草图6（草图环境）

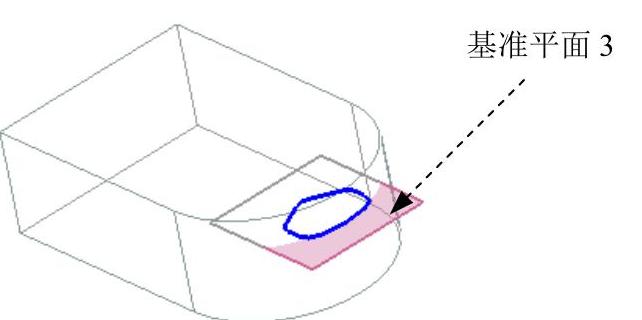

图21.2.20 草图7（建模环境）

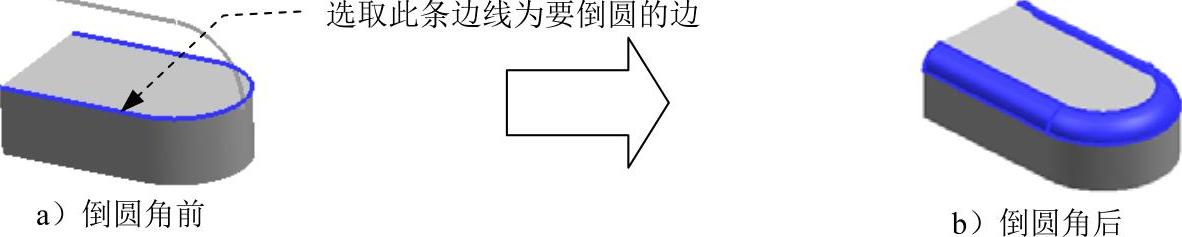

Step14.创建图21.2.21b所示的边倒圆特征1。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框；在区域中单击按钮，选择图21.2.21a所示的边线为要倒圆的边，并在文本框输入值12；单击按钮，完成边倒圆特征1的创建。

图21.2.21 边倒圆特征1

Step15.创建图21.2.22所示的零件特征——曲线组。选择下拉菜单命令，系统弹出“通过曲线组”对话框；选取草图6为截面线串1，单击鼠标中键，选取草图7为截面线串2，单击鼠标中键；单击按钮，完成曲线组的创建。

说明：两草图选择的位置应在同侧，读者可以自己试着选一下。在定义曲线串时，注意两曲线的方向可通过按钮来调整，此类情况以后不再赘述。

Step16.创建求和1。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框；选取图21.2.23所示的实体为目标体，选取曲线组1为刀具体；单击按钮，完成布尔求和1的创建。

图21.2.22 曲线组

图21.2.23 定义目标体

Step17.创建图21.2.24所示的零件特征——扫掠。选择下拉菜单命令，系统弹出“扫掠”对话框；在区域单击按钮，在绘图区域中依次选取草图3、草图4、草图5和草图6为截面线串（每次在选取草图后都要单击鼠标中键确认）；在区域单击按钮，在绘图区域中选取草图1、草图2为扫掠引导线，其他参数采用系统默认设置值；在选项组区域的下拉列表中选择选项；取消选中复选项，在下拉列表中选择选项，并在区域的下拉列表中选择选项，在区域选项卡中的下拉列表中选择选项，在区域选项卡中的下拉列表中选择选项；在区域的文本框中输入0.02，其他按系统默认设置；单击“扫掠”对话框中的按钮，完成扫掠的创建。

说明：两条截面线所指的方向要一致，两引导线的方向也要一致。为后面创建特征方便，读者可以将草图隐藏。方法如下：选择下拉菜单命令，在弹出的“显示和隐藏”对话框中选择选项（单击“草图”后的“-”按钮），单击按钮。

Step18.创建求和2。选取求和特征1为目标体，选取扫掠特征为刀具体完成布尔求和2的创建。

Step19.创建图21.2.25所示的零件特征——拉伸2。在绘图区选取图21.2.26所示的草图为拉伸截面；在“拉伸”对话框区域的下拉列表中选择选项，确定拉伸开始值和结束值；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

图21.2.24 扫掠

图21.2.25 拉伸特征2

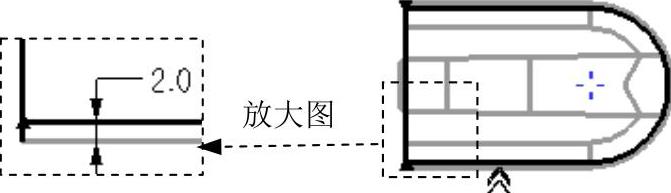

图21.2.26 截面草图

Step20.创建图21.2.27b所示的边倒圆特征2。选择图21.2.27a所示的边线为要倒圆的边，并在文本框输入值2，完成边倒圆特征2的创建。

图21.2.27 边倒圆特征2

Step21.创建图21.2.28所示的零件特征——拉伸3。选取图21.2.29所示的平面为草图平面，绘制图21.2.30所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值25；在区域中选择选项，采用系统默认的求和对象；其他参数采用系统默认设置值。

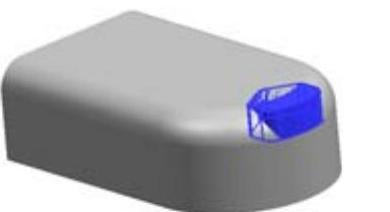

图21.2.28 拉伸特征3

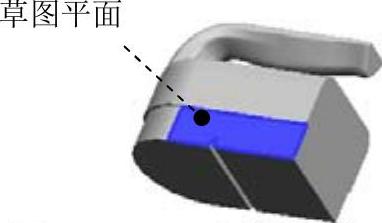

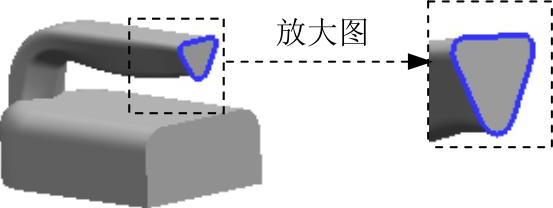

图21.2.29 定义草图平面

图21.2.30 截面草图

Step22.创建图21.2.31所示的零件特征——拉伸4。选取图21.2.32所示的平面为草图平面，绘制图21.2.33所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域中选择选项，采用系统默认的求差对象；其他参数采用系统默认设置值。

图21.2.31 拉伸特征4

图21.2.32 定义草图平面

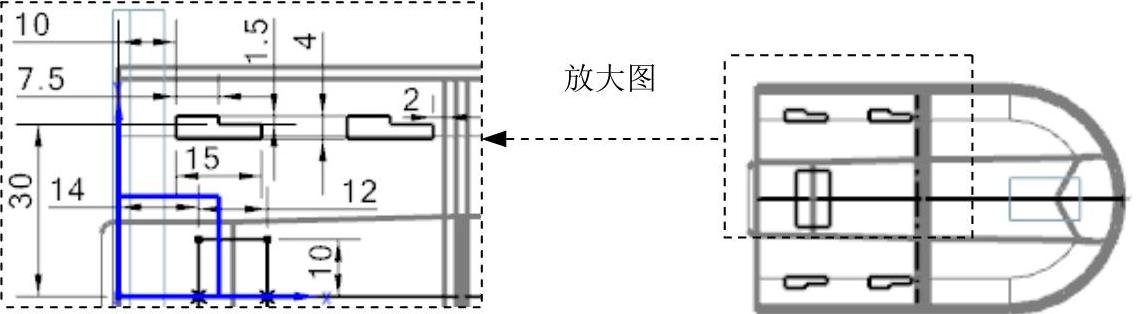

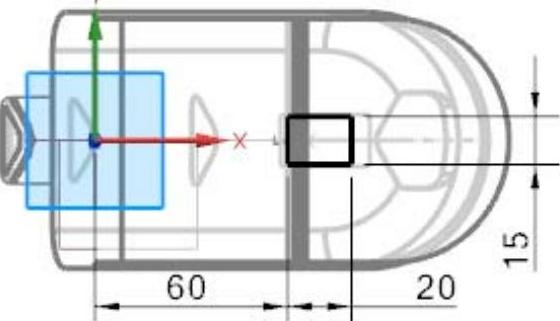

图21.2.33 截面草图

Step23.创建图21.2.34所示的零件特征——拉伸5。选取ZX基准平面为草图平面，绘制图21.2.35所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在其下的文本框中输入值50；在区域的下拉列表框中选择选项，其他参数采用系统默认设置值。

图21.2.34 拉伸5

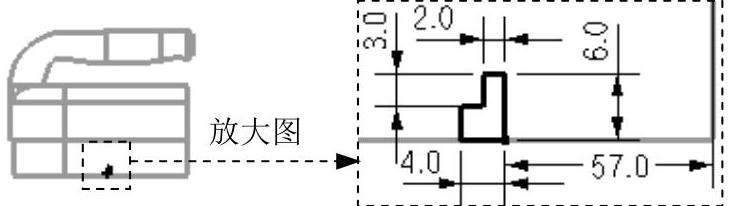

图21.2.35 截面草图

Step24.创建图21.2.36所示的零件特征——拉伸6。选取ZX基准平面为草图平面，绘制图21.2.37所示的截面草图（约束草图中的圆弧与模型边线重合）；在“拉伸”对话框区域的下拉列表中选择选项，在区域的下拉列表中选择选项，并在其下的文本框中输入值7.5，在区域的下拉列表中选择选项；其他参数采用系统默认设置值。

图21.2.36 拉伸特征6

图21.2.37 截面草图

注意：在绘制图21.2.37所示的截面草图时要将草图1显示出来。

Step25.创建图21.2.38所示的草图8。选取ZX基准平面为草图平面，绘制图21.2.38所示的草图8。

Step26.创建图21.2.39所示的草图9。选取ZX基准平面为草图平面，绘制图21.2.39所示的草图9。

Step27.创建图21.2.40所示的草图10。选取XY基准平面为草图平面，绘制图21.2.40所示的草图10。

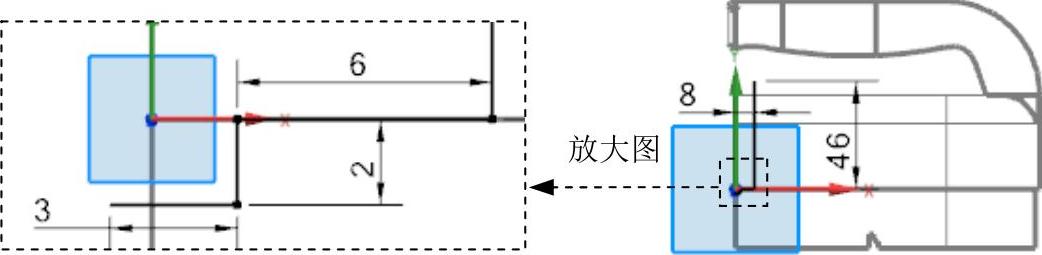

图21.2.38 草图8

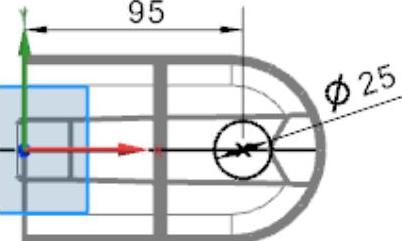

图21.2.40 草图10

图21.2.39 草图9

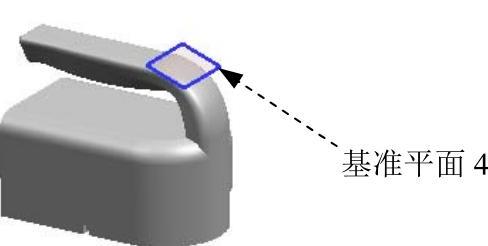

Step28.创建图21.2.41所示的基准平面4。在区域的下拉列表中选择选项，在区域的下拉列表中选择选项，在区域中选取图21.2.42所示的拉伸曲面为相切面；单击“点对话框”按钮，在弹出的“点”对话框的下拉列表中选择选项；选取图21.2.42所示的曲面边为参照，在区域的下拉列表中选择选项，然后在文本框中输入值50。
