详细设计过程：创建基准平面、扫描曲线、加厚对象和保存模型

2023-06-22 理论教育版权反馈

【摘要】：Step5.创建图1.2.4所示的基准平面1。选择下拉菜单命令，在绘图区选取图1.2.6所示的草图2为扫掠的截面曲线串，选取图1.2.4所示的艺术样条特征和图1.2.5所示的草图1为扫掠的引导线串，并分别单击中键确认。选择下拉菜单命令，在区域中单击按钮，选取图1.2.8所示的曲面为加厚的对象。图1.2.7 扫掠特征图1.2.8 加厚特征Step10.保存零件模型。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称INSTANCE_LAMP_SHADE，单击按钮，进入建模环境。

Step2.创建图1.2.1所示的多边形1。选择下拉菜单命令；在多边形对话框的文本框中输入值10。单击按钮，单击按钮，在文本框中输入值50，单击两次按钮，然后单击按钮，完成多边形1的创建。

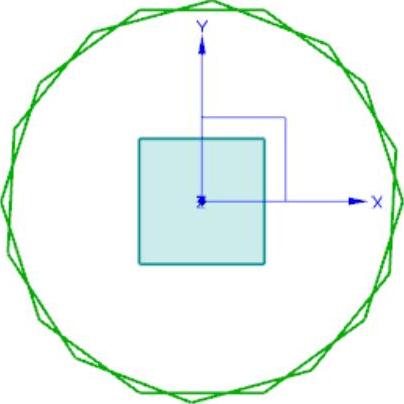

图1.2.1 多边形1

Step3.创建图1.2.2所示的多边形2。选择下拉菜单命令，在多边形对话框中的文本框中输入值10。单击按钮，单击按钮，在文本框中输入值50，在文本框中输入值15，单击按钮，系统弹出“点”对话框。在“点”对话框区域的文本框中输入20，单击按钮，然后单击按钮，完成多边形2的创建。

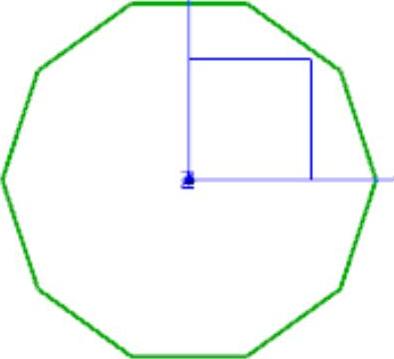

图1.2.2 多边形2

Step4.创建图1.2.3所示的艺术样条。选择下拉菜单命令；在区域的下拉列表框中选择选项，在区域的文本框中输入值2，选中复选框，其他参数采用系统默认设置值；在指定极点位置依次选取图1.2.1和图1.2.2所示的边线的端点为参考，单击按钮，完成艺术样条的创建。

Step5.创建图1.2.4所示的基准平面1。选择下拉菜单命令，系统弹出“基准平面”对话框。在区域的下拉列表框中选择选项，在绘图区选取XY基准平面，输入偏移值50。单击按钮，完成基准平面1的创建。

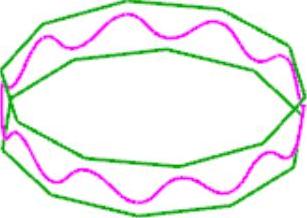

图1.2.3 艺术样条

图1.2.4 基准平面1

Step6.创建图1.2.5所示的草图1。选择下拉菜单命令，选取基准平面1为草图平面，进入草图环境绘制草图；绘制完成后单击按钮，完成草图1的创建。

Step7.创建图1.2.6所示的草图2。选择下拉菜单命令，选取YZ基准平面为草图平面，进入草图环境绘制草图；绘制完成后单击按钮，完成草图2的创建。

图1.2.5 草图1

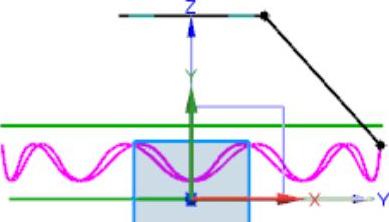

图1.2.6 草图2

Step8.创建图1.2.7所示的扫掠特征。选择下拉菜单命令，在绘图区选取图1.2.6所示的草图2为扫掠的截面曲线串，选取图1.2.4所示的艺术样条特征和图1.2.5所示的草图1为扫掠的引导线串，并分别单击中键确认。单击“扫掠”对话框中的按钮，完成扫掠特征的创建。

Step9.创建图1.2.8所示的加厚特征。选择下拉菜单命令，在区域中单击按钮，选取图1.2.8所示的曲面为加厚的对象。在文本框中输入值1.0，在文本框中输入值0，单击按钮，完成加厚特征的创建。

图1.2.7 扫掠特征

图1.2.8 加厚特征

Step10.保存零件模型。选择下拉菜单命令，即可保存零件模型。
