我国新老轴承代号方法对照优化
【摘要】：在GB/T 272—1993和JB/T 2974—2004中，以附录的形式归纳整理了我国新旧轴承代号方法的对照。表1 - 50 轴承类型新旧代号对照表3.5.2 尺寸系列新旧代号对照1）向心轴承直径系列、宽度系列新旧代号的对照列于表1-51。特殊滚针轴承的新旧代号对照列于表1-56。表1-65 轴承公差等级新旧代号对照6）表征轴承径向游隙的新旧代号对照列于表1-66。
在GB/T 272—1993和JB/T 2974—2004中，以附录的形式归纳整理了我国新旧轴承代号方法的对照。
3.5.1 轴承类型新旧代号对照

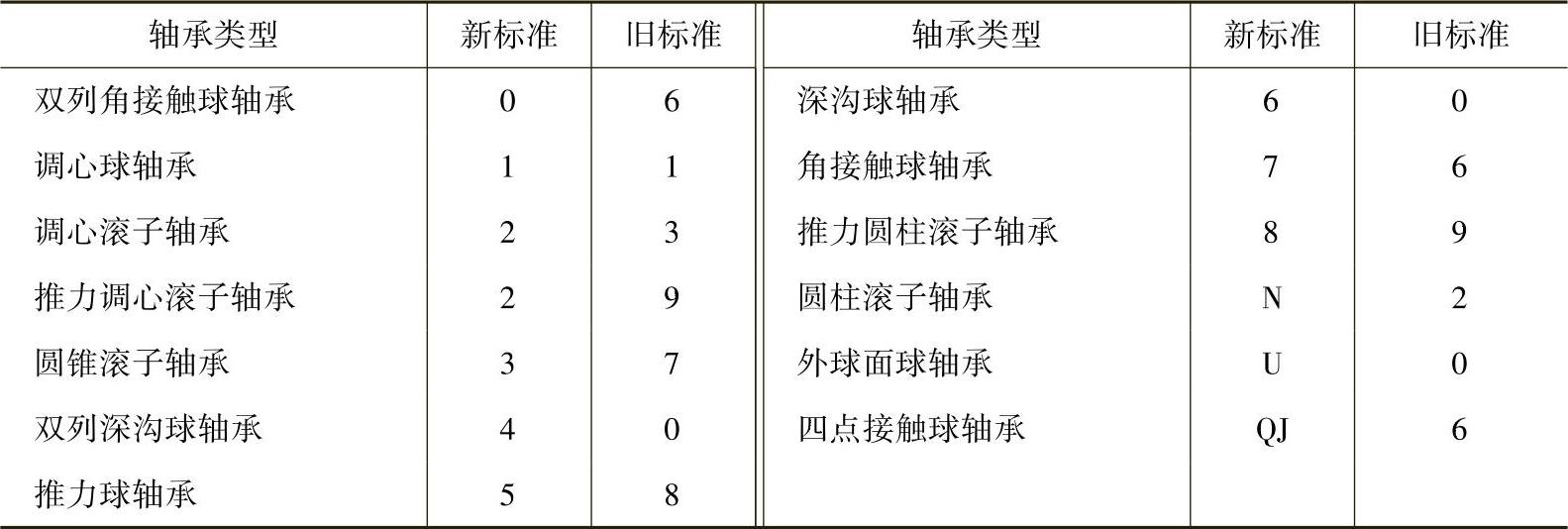

轴承类型新旧代号的对照列于表1-50。
表1 - 50 轴承类型新旧代号对照表
3.5.2 尺寸系列新旧代号对照
1）向心轴承直径系列、宽度系列新旧代号的对照列于表1-51。

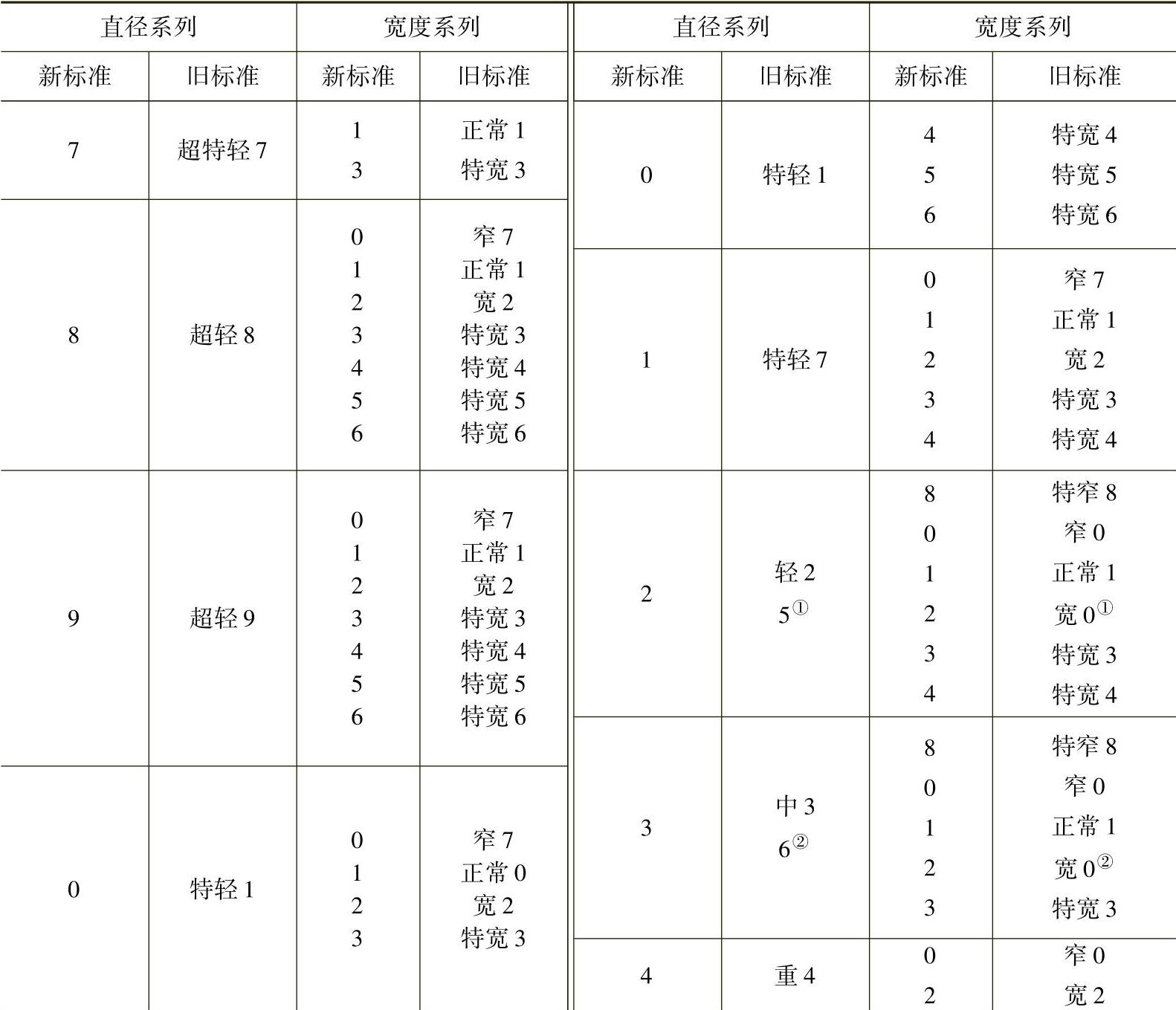

表1 - 51 向心轴承直径系列、宽度系列新旧代号对照
① 表示轻宽5；②表示中宽6。

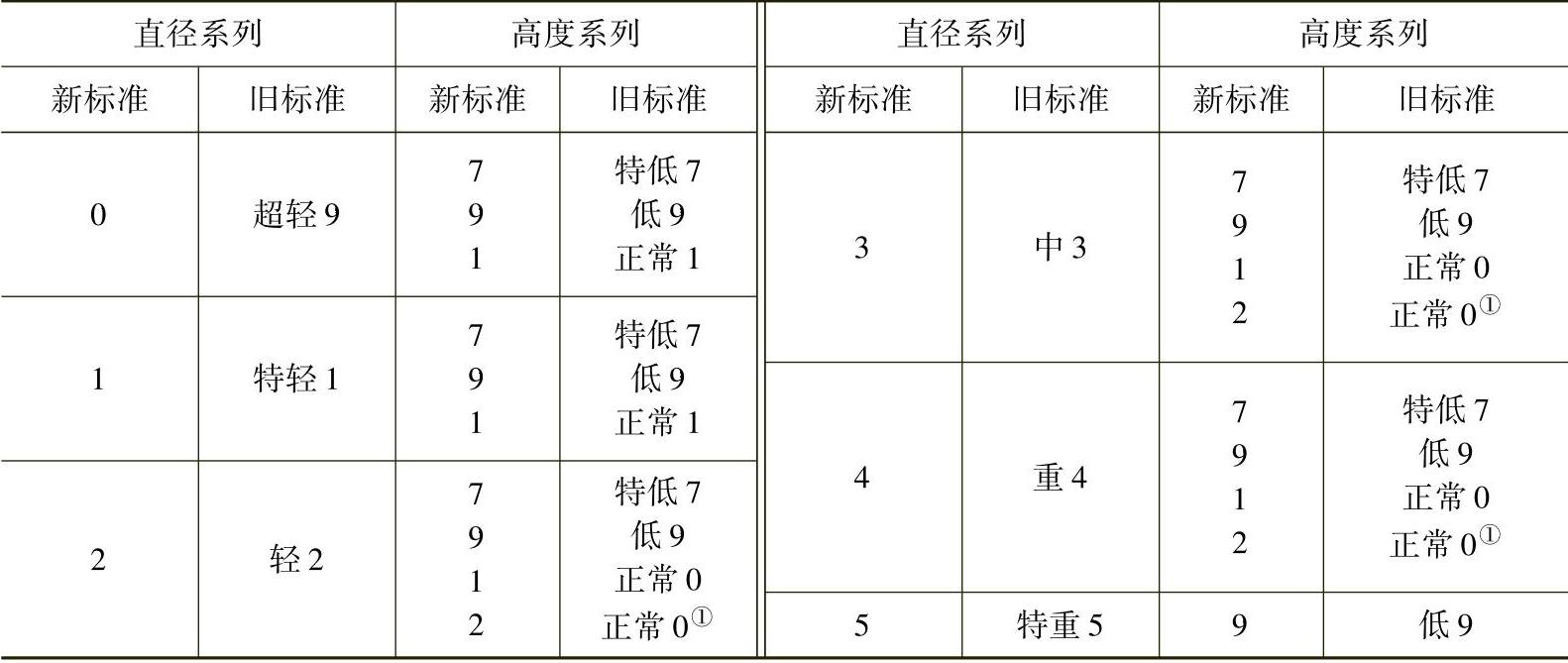

2）推力轴承直径系列、高度系列新旧代号对照列于表1-52。
表1 - 52 推力轴承直径系列和高度系列新旧代号对照
① 双向推力轴承高度系列。
3.5.3 新旧内径代号对照
对于轴承内径代号方法，新旧标准相同。
3.5.4 常用轴承新旧代号对照

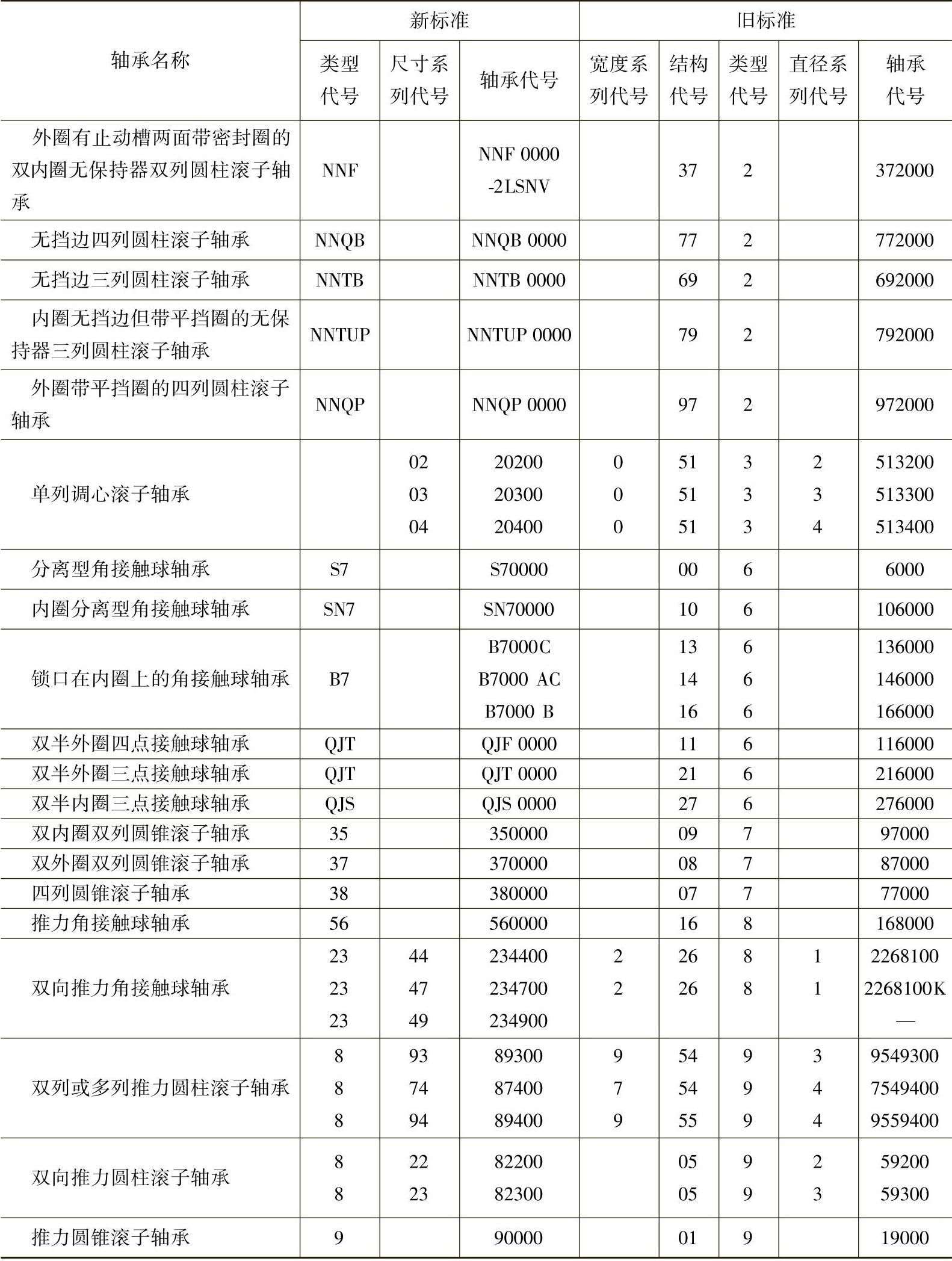

常用轴承的类型（不包括滚针轴承）、结构、尺寸系列的新旧代号方法对照列于表1-53。

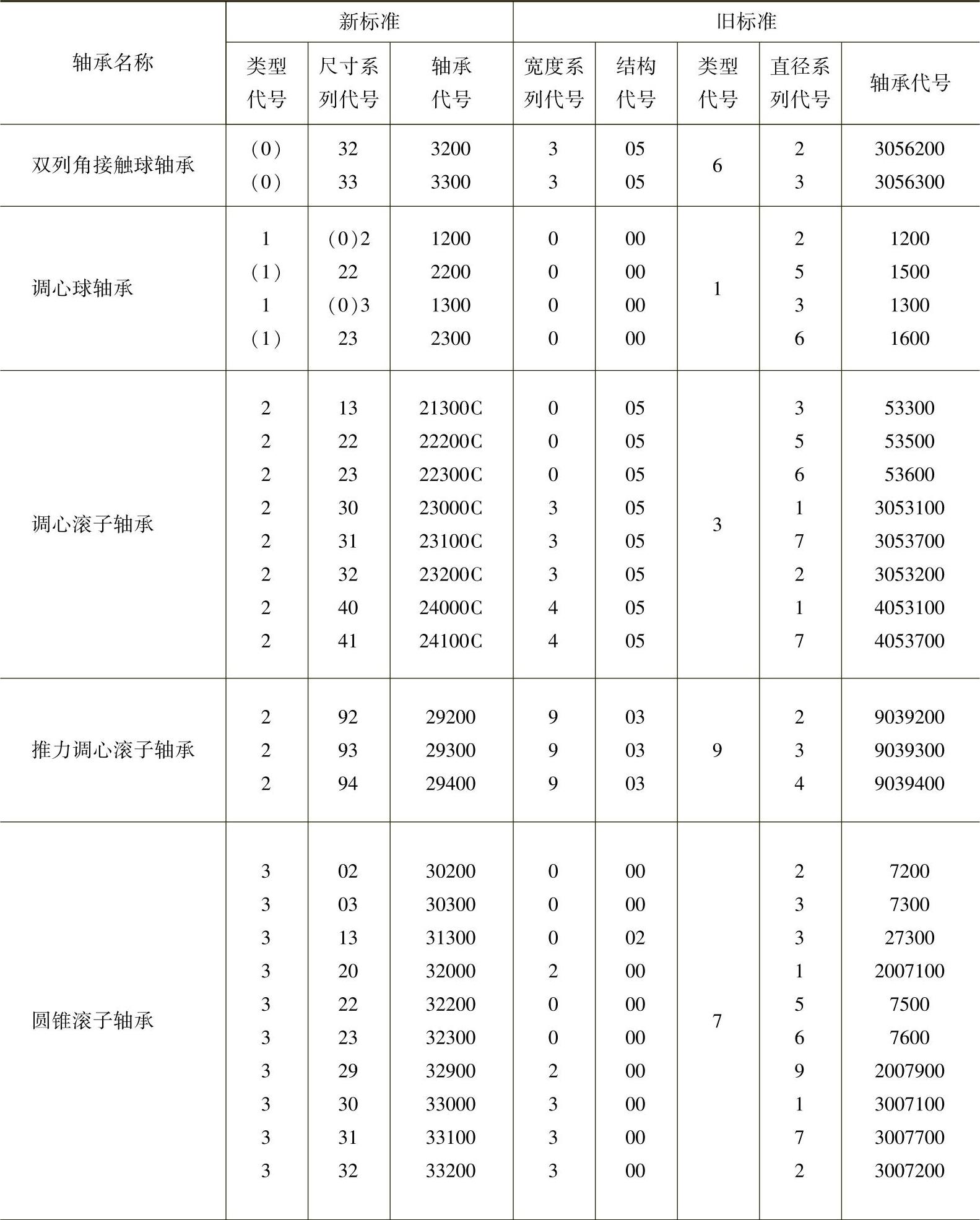

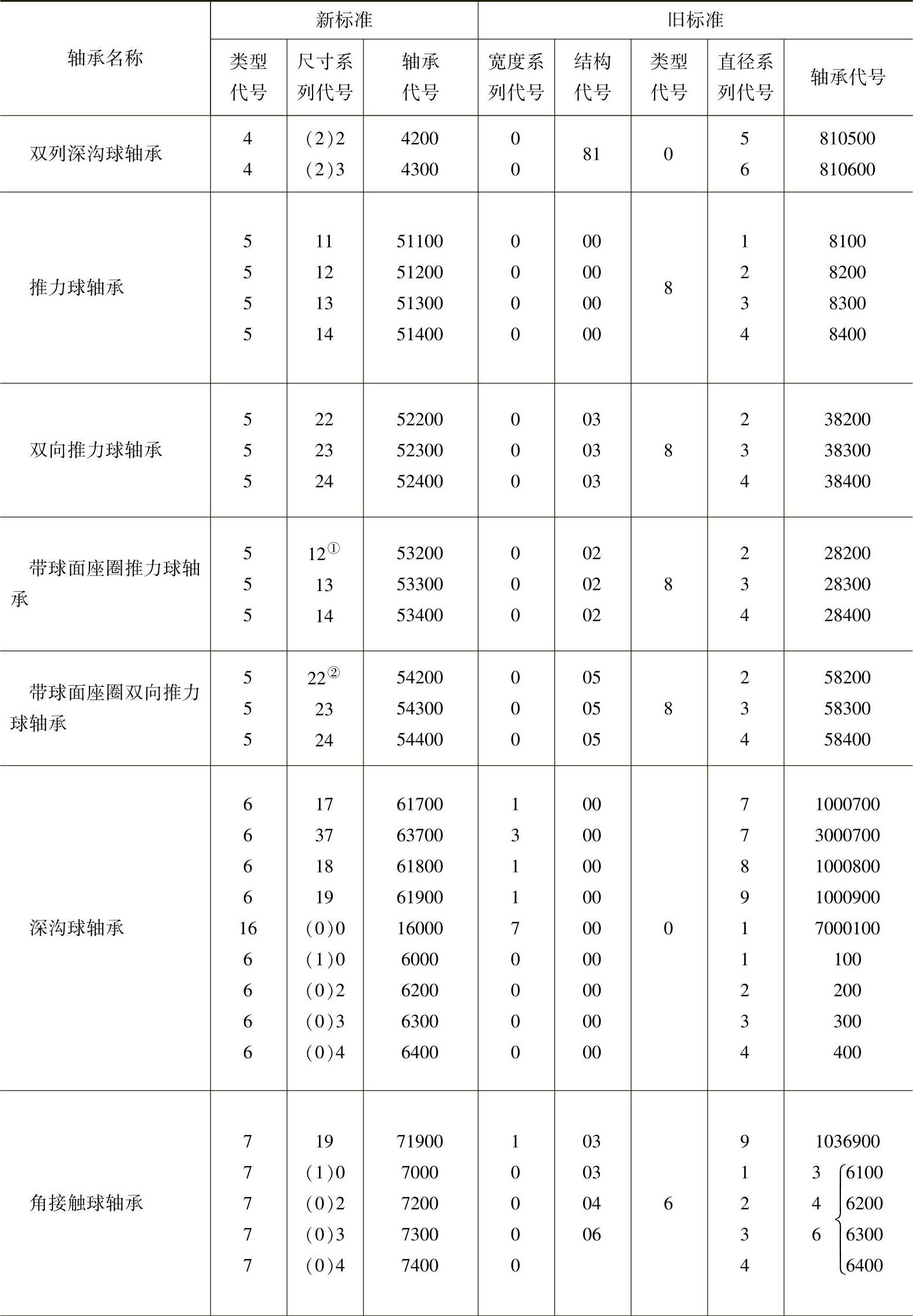

表1 - 53 常用轴承新旧代号对照
（续）
（续）
（续）
注：表中括号（）表示其内数字在代号中省略。
① 尺寸系列分别为12、13、14，表示成32、33、34；
② 尺寸系列分别为22、23、24，表示成42、43、44。
3.5.5 特殊轴承新旧代号对照

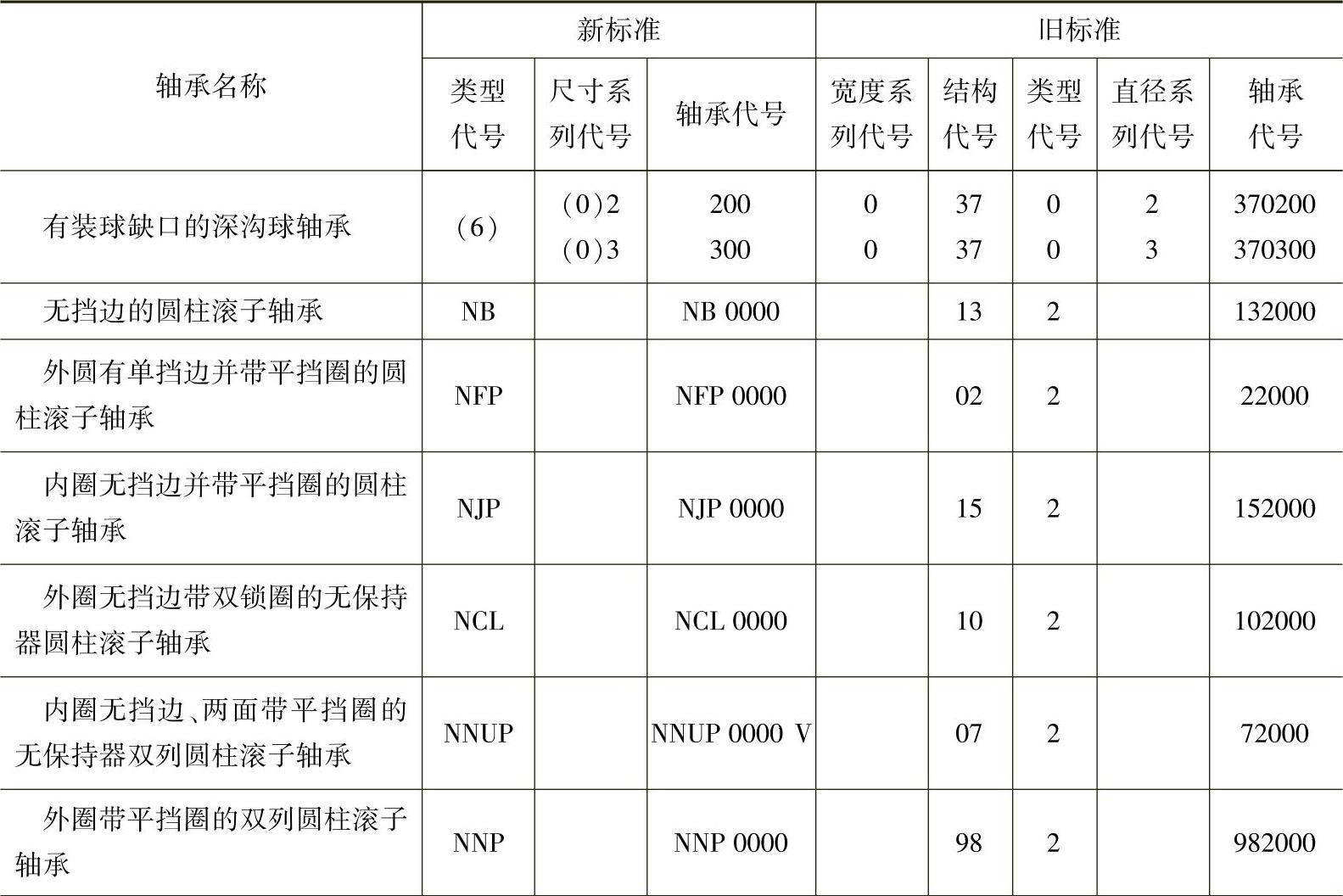

特殊轴承代号的新旧标准对照列于表1-54。
表1-54 特殊轴承新旧代号对照
（续）
3.5.6 滚针轴承新旧代号对照

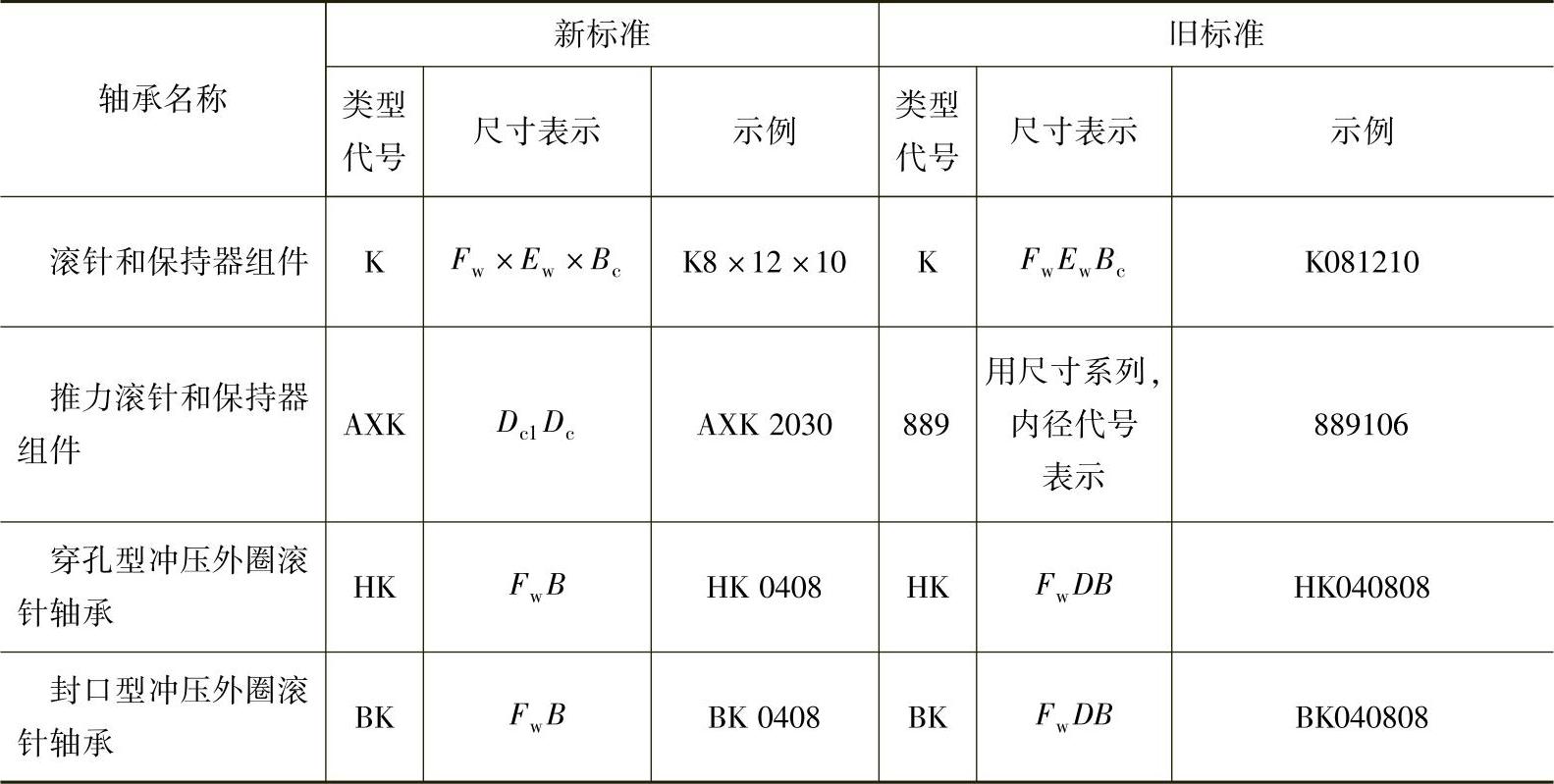

常用的滚针轴承新旧代号对照列于表1-55。

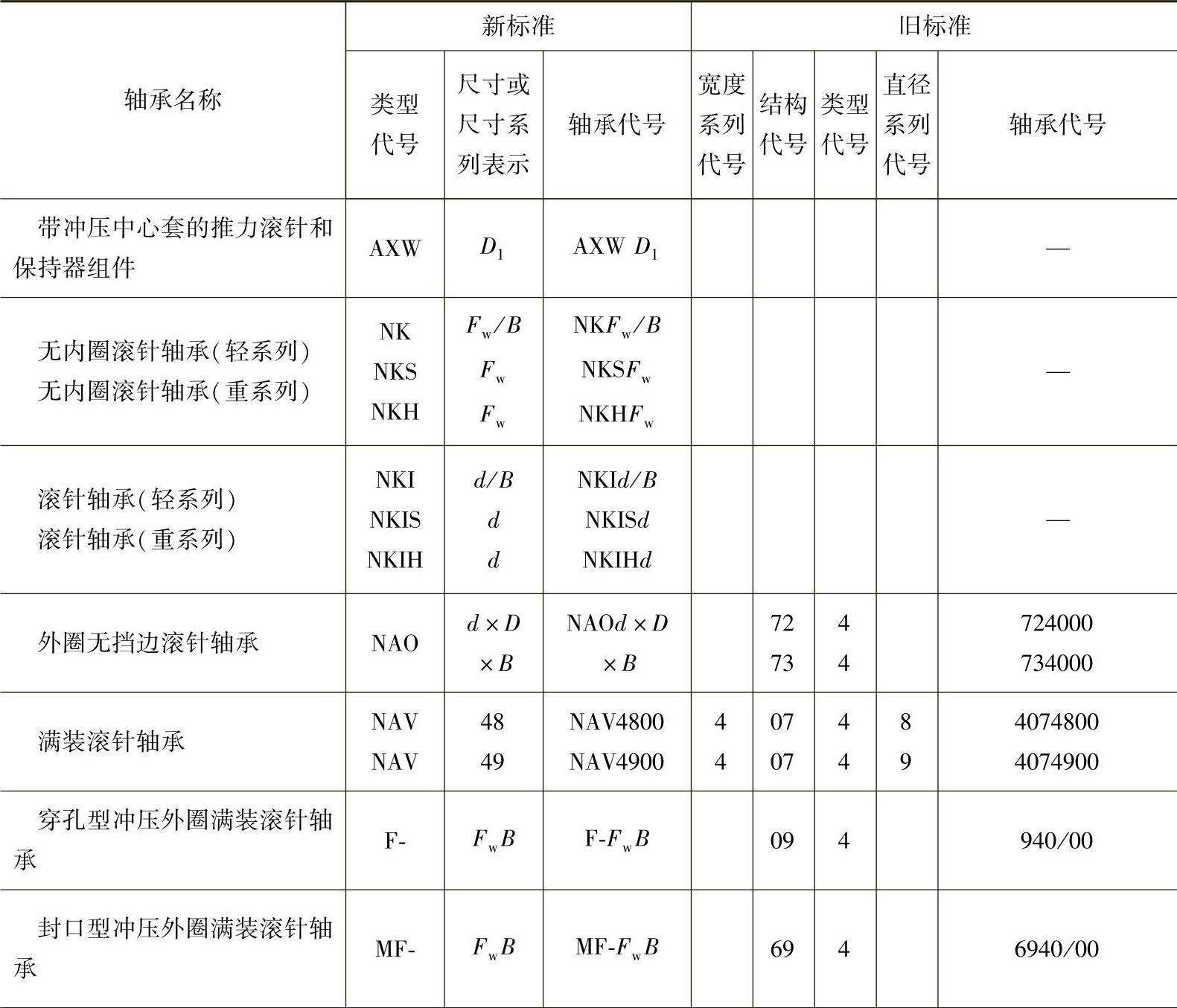

特殊滚针轴承的新旧代号对照列于表1-56。
表1-55 常用滚针轴承新旧代号对照
注：表中Fw、Ew、B、Bc、Dc1、Dc含义同表1-27注。
表1-56 特殊滚针轴承新旧代号对照
（续）
（续）
3.5.7 带座外球面球轴承新旧代号对照

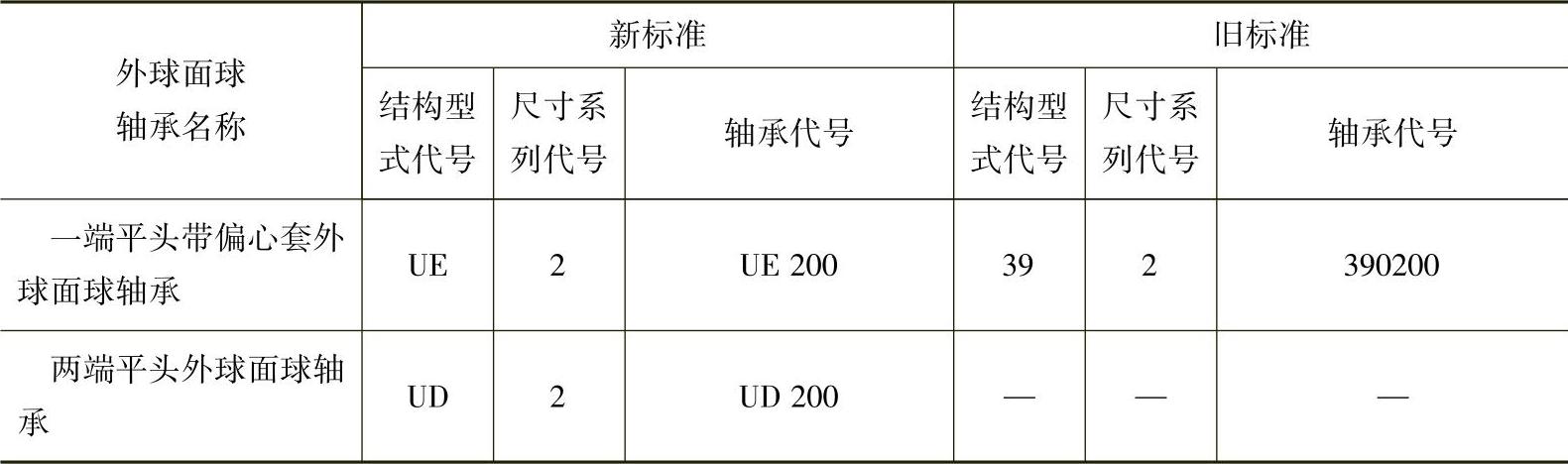

1）外球面球轴承结构形式、尺寸系列及轴承新旧代号对照列于表1-57。
表1-57 带座外球面球轴承新旧代号对照
（续）

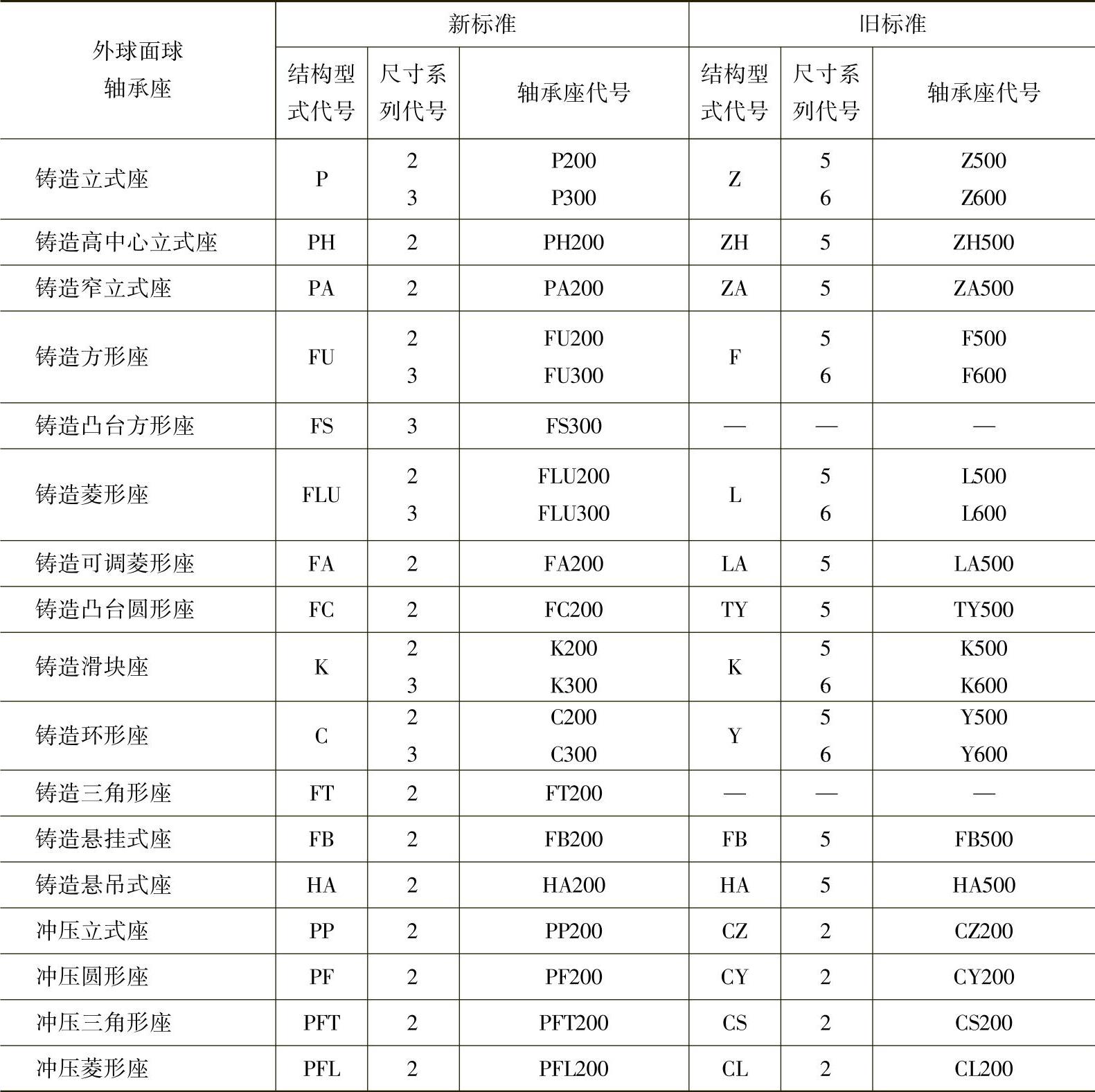

2）外球面球轴承座结构形式、尺寸系列及轴承座新旧代号对照列于表1-58。(https://www.chuimin.cn)
3）带座轴承结构形式、尺寸系列及带座轴承新旧代号对照列于表1-59。
表1-58 外球面球轴承座新旧代号对照

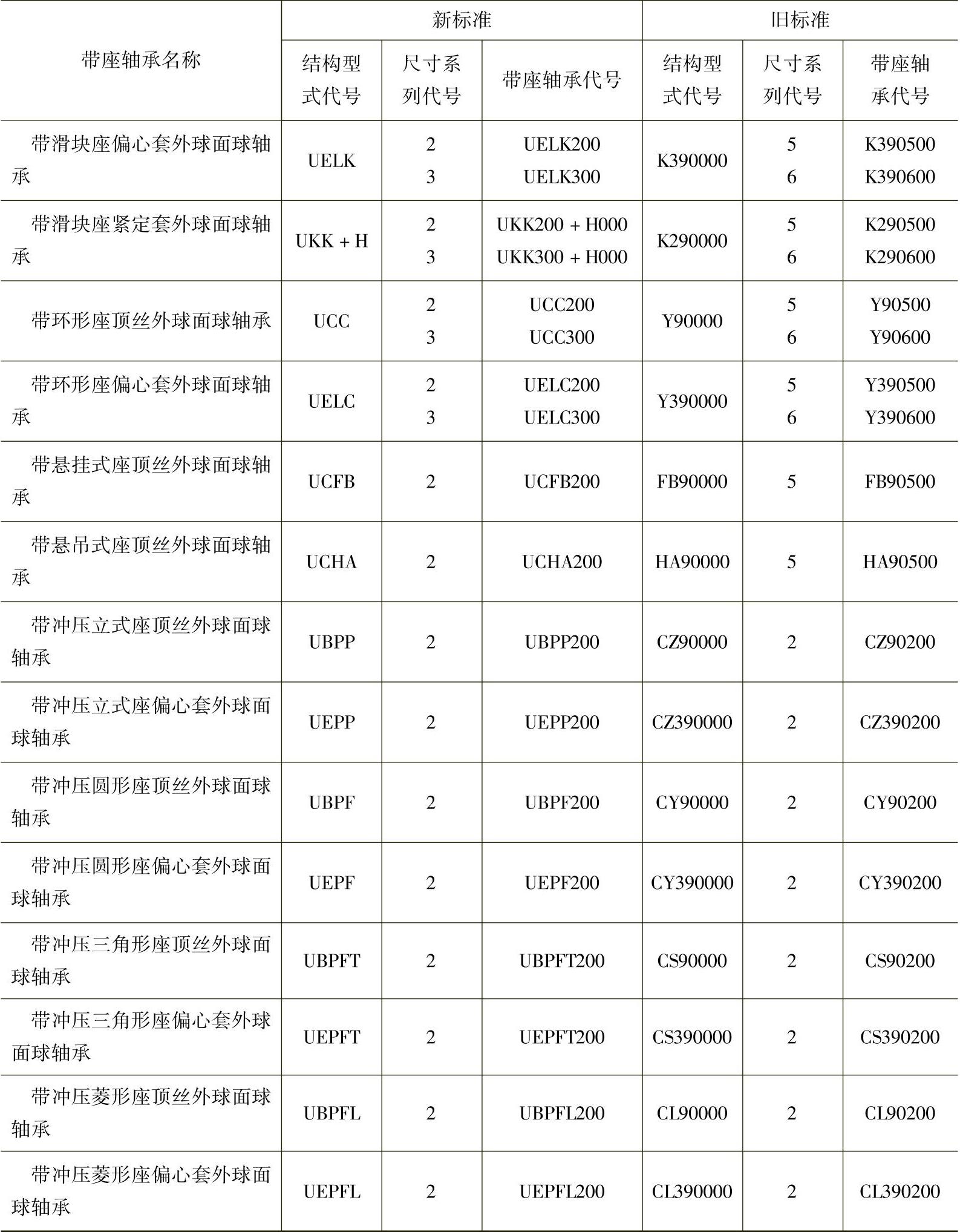

表1-59 带座轴承新旧代号对照
（续）
3.5.8 新旧前置代号对照
轴承新旧前置代号对照列于表1-60。
3.5.9 新旧后置代号对照

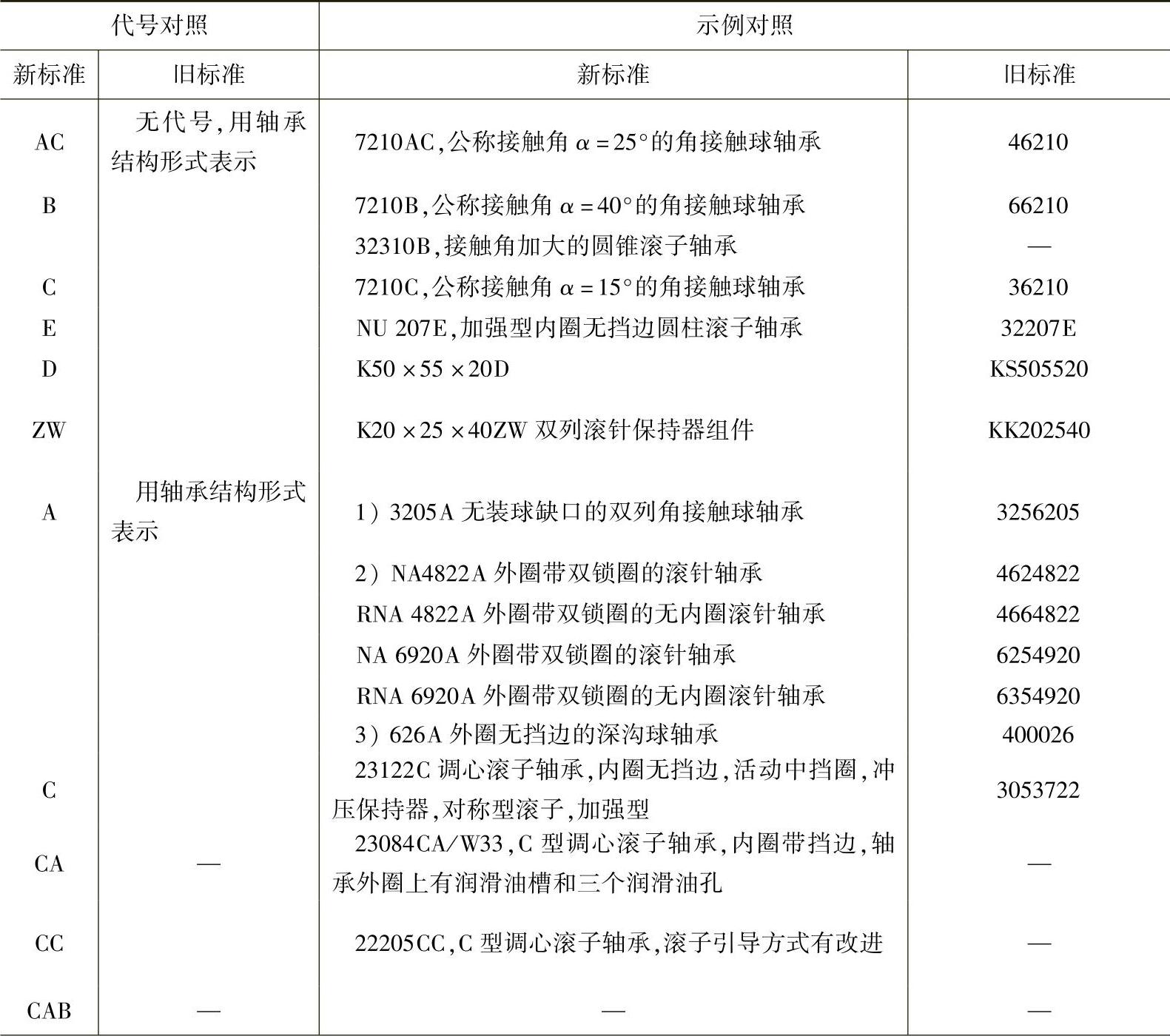

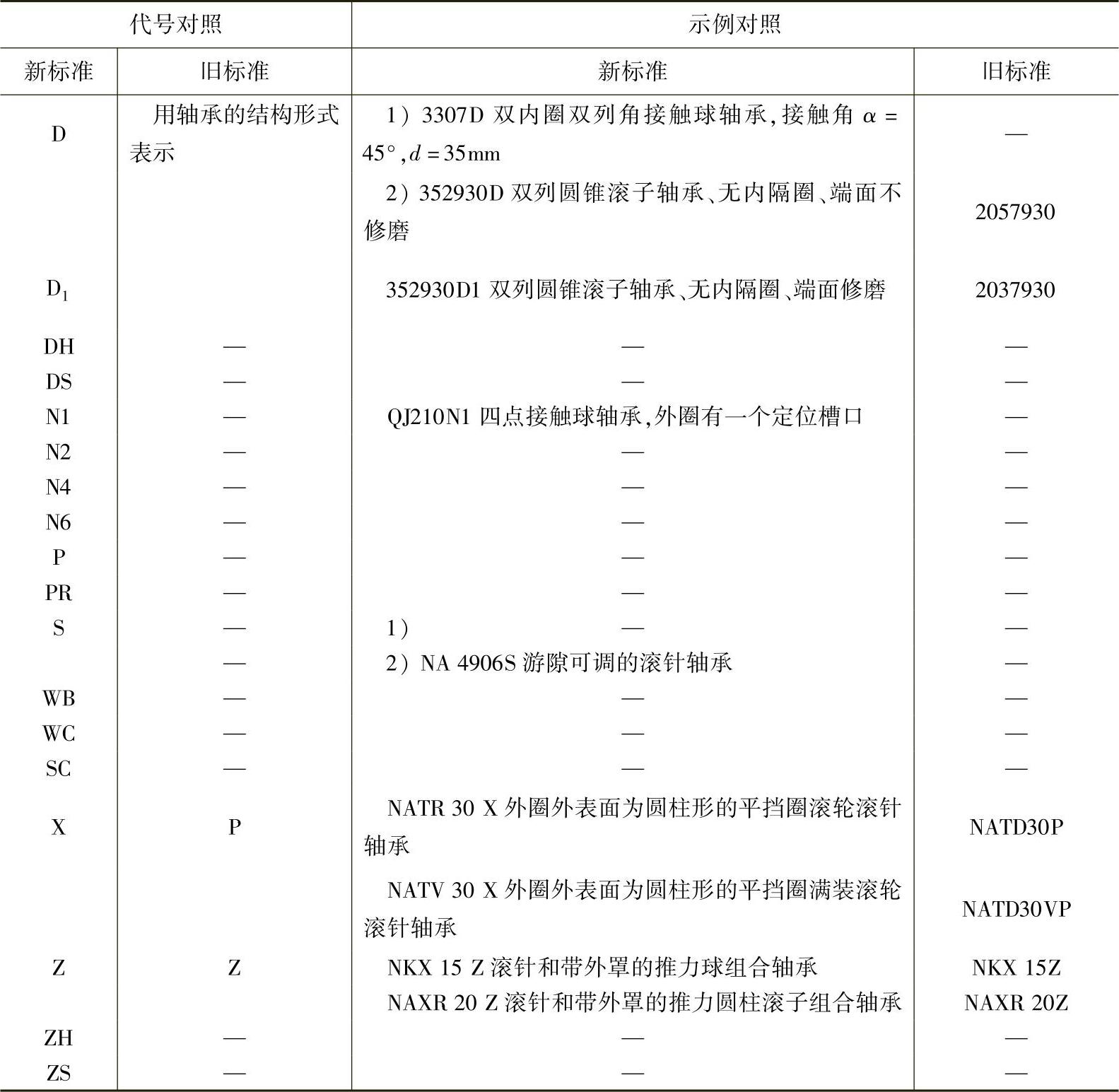

1）表征轴承内部结构变化的新旧代号对照列于表1-61。
表1-60 轴承新旧前置代号对照
表1-61 表征轴承内部结构变化的新旧后置代号对照
（续）

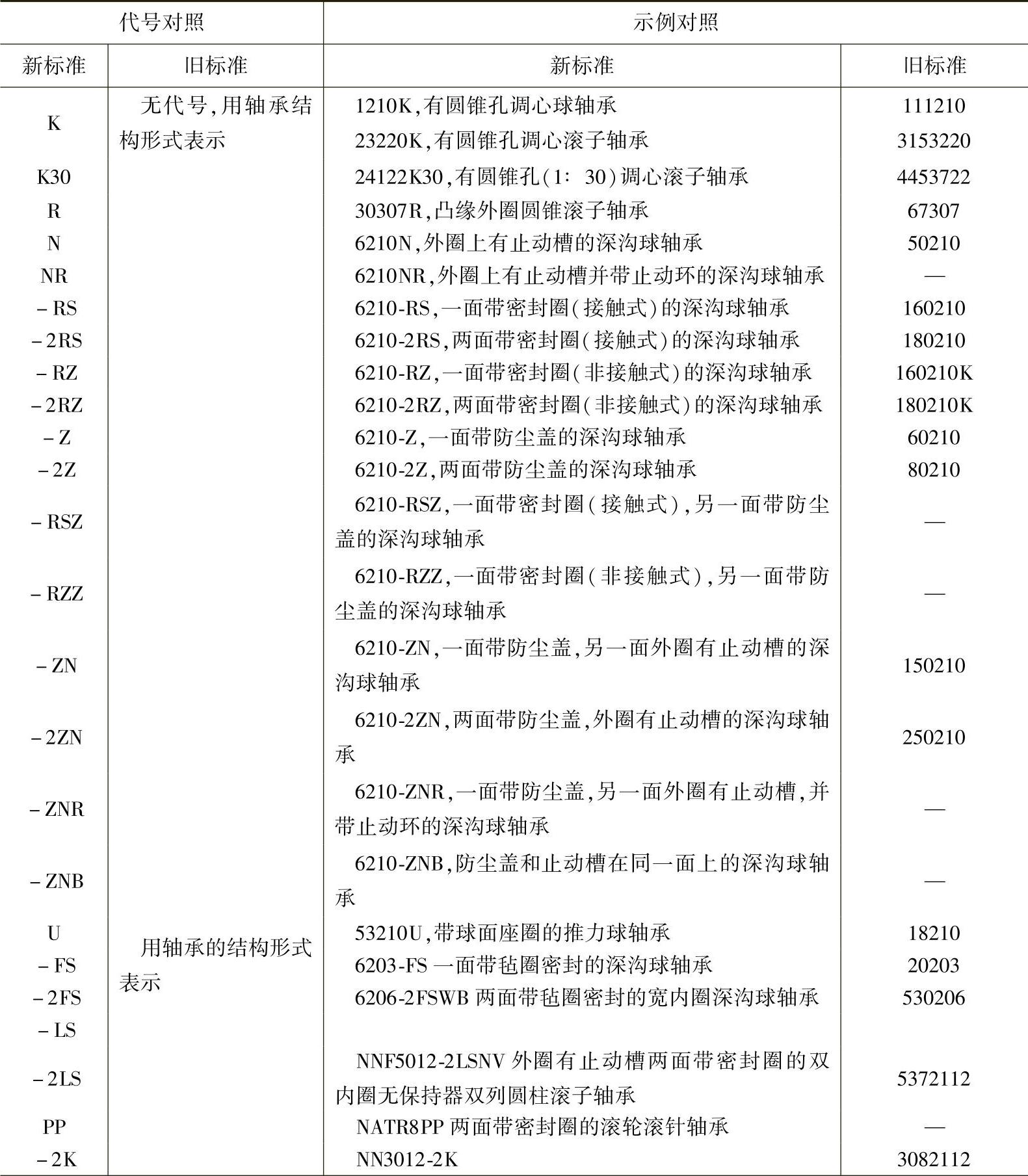

2）表征轴承的密封、防尘及外形变化的新旧代号对照列于表1-62。
表1-62 表征轴承密封、防尘及外形变化的新旧代号对照
（续）

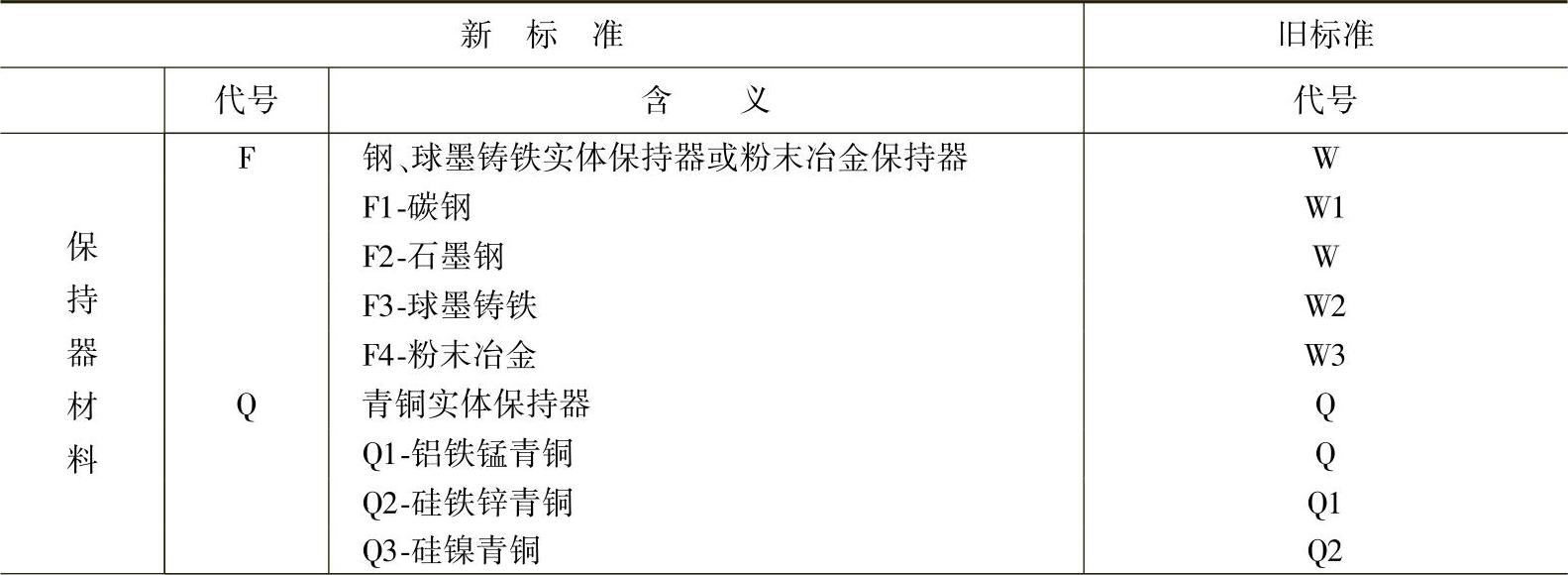

3）表征轴承保持器材料和结构形式变化的新旧代号对照列于表1-63。

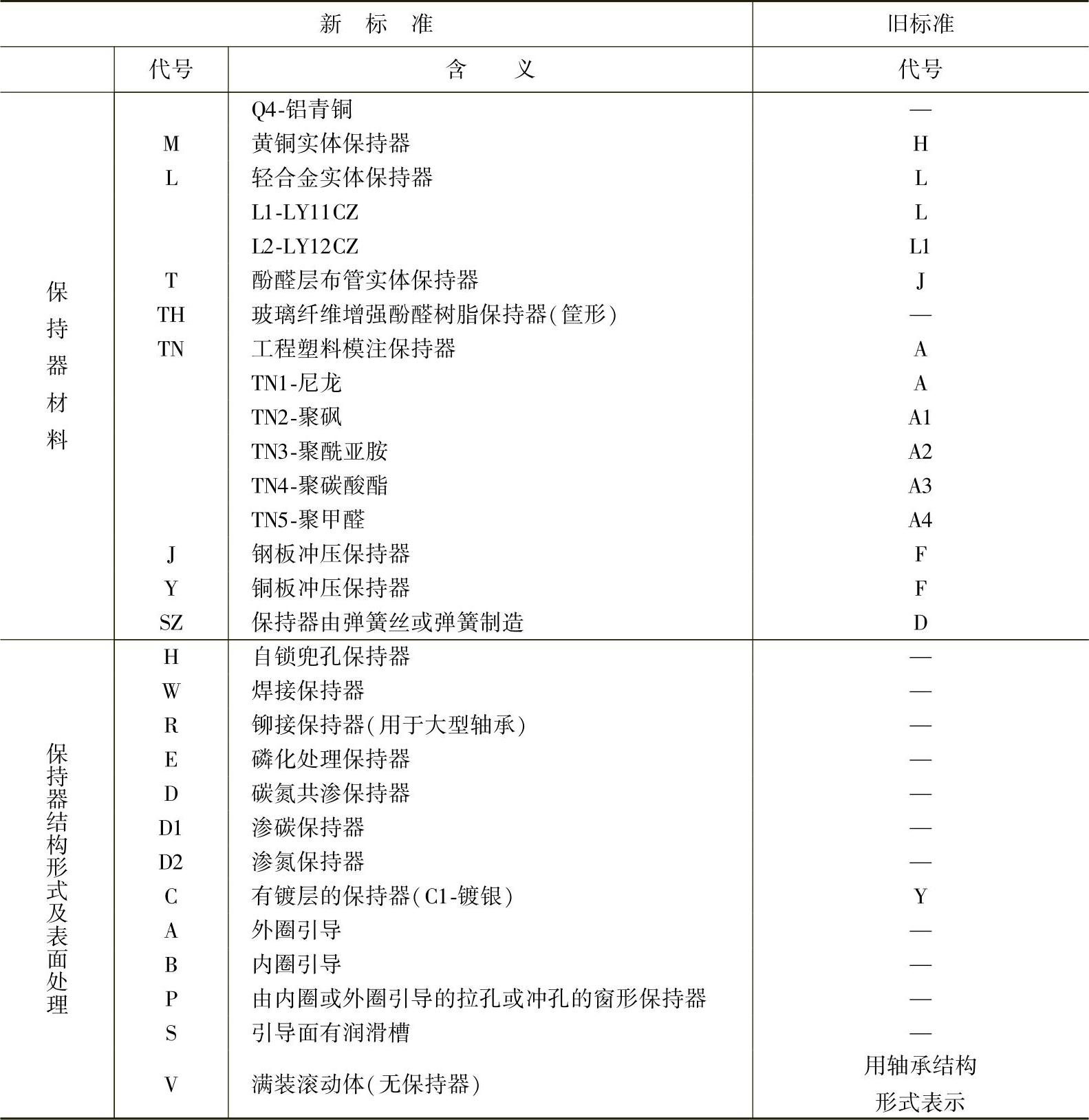

表1-63 表征保持器材料和结构变化的新旧代号对照
（续）

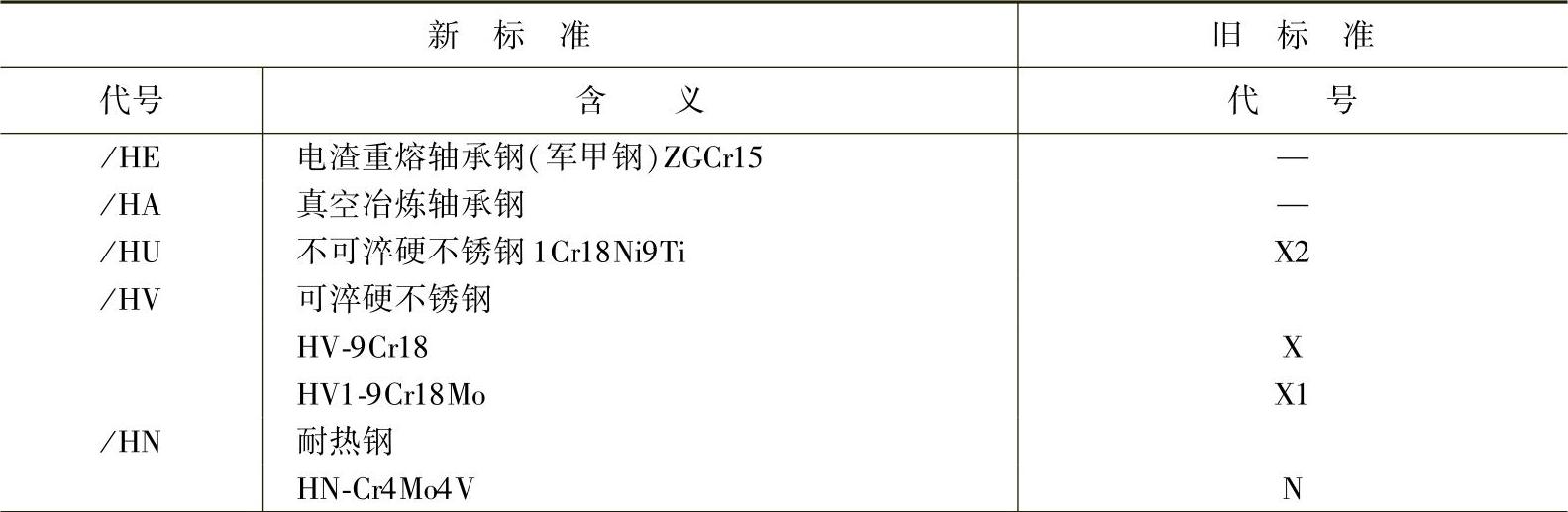

4）表征轴承零件材料改变的新旧代号对照列于表1-64。

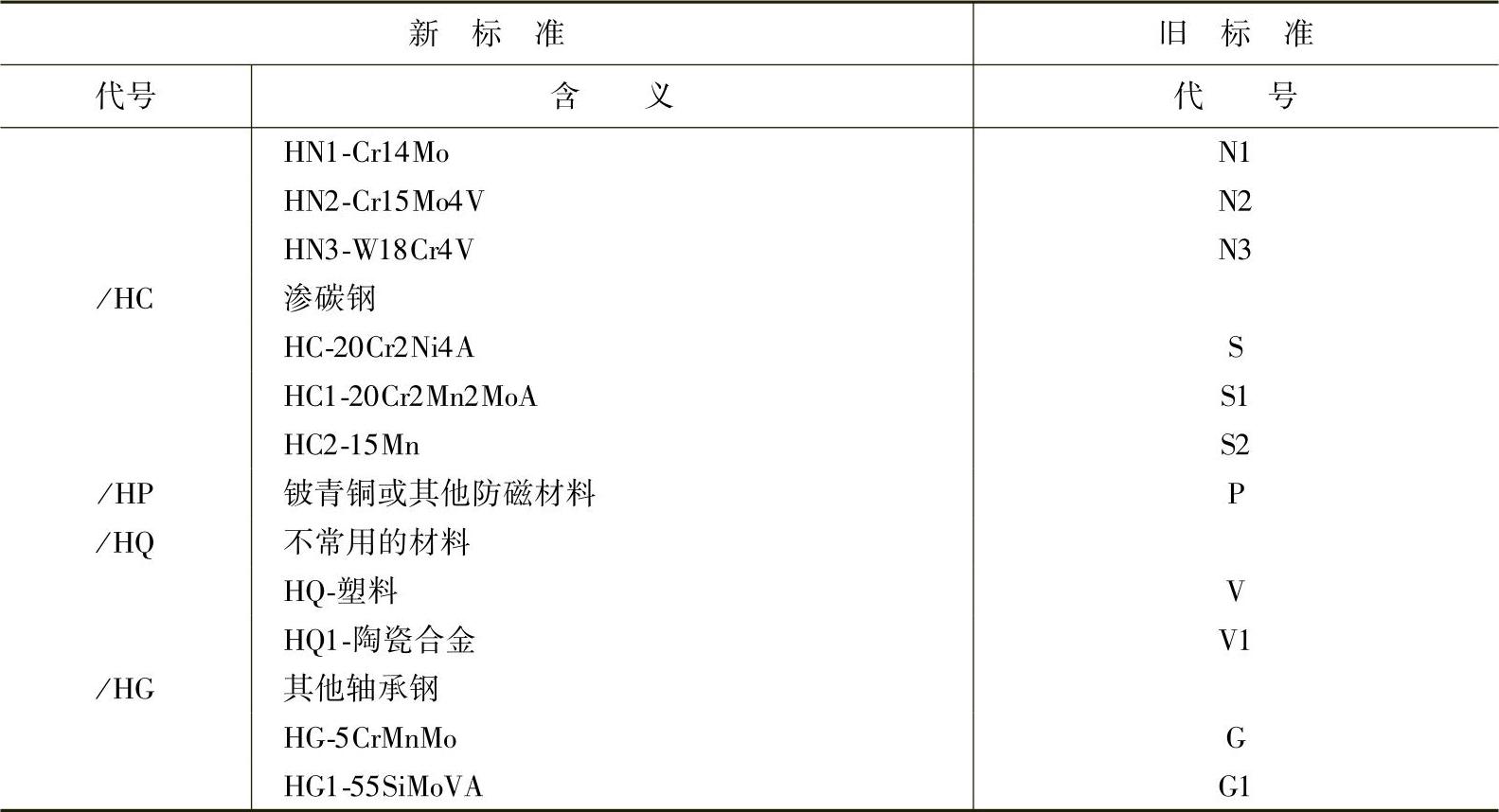

表1-64 表征轴承零件材料改变的新旧代号对照
（续）
5）表征轴承公差等级的新旧代号对照列于表1-65。
表1-65 轴承公差等级新旧代号对照

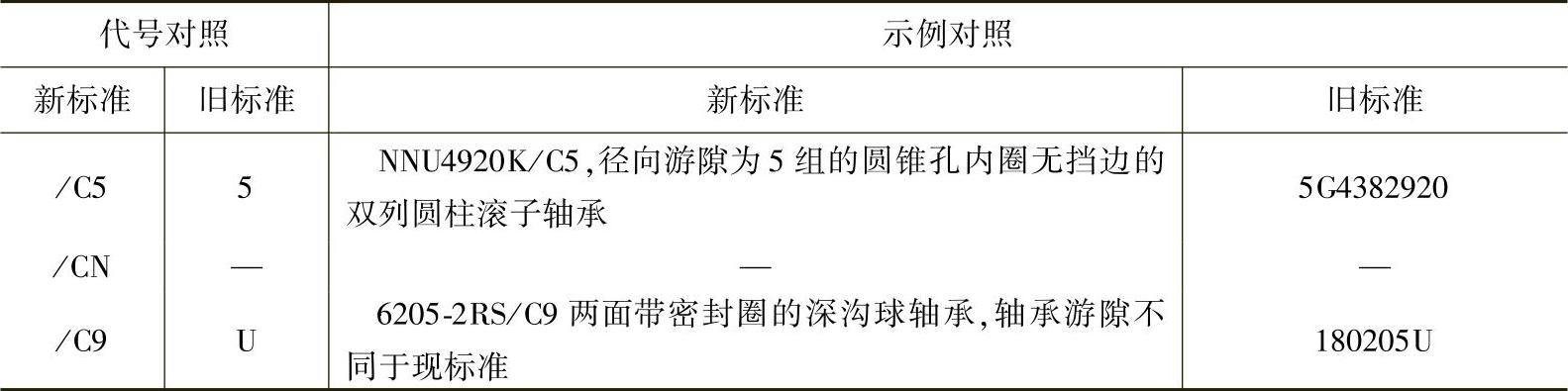

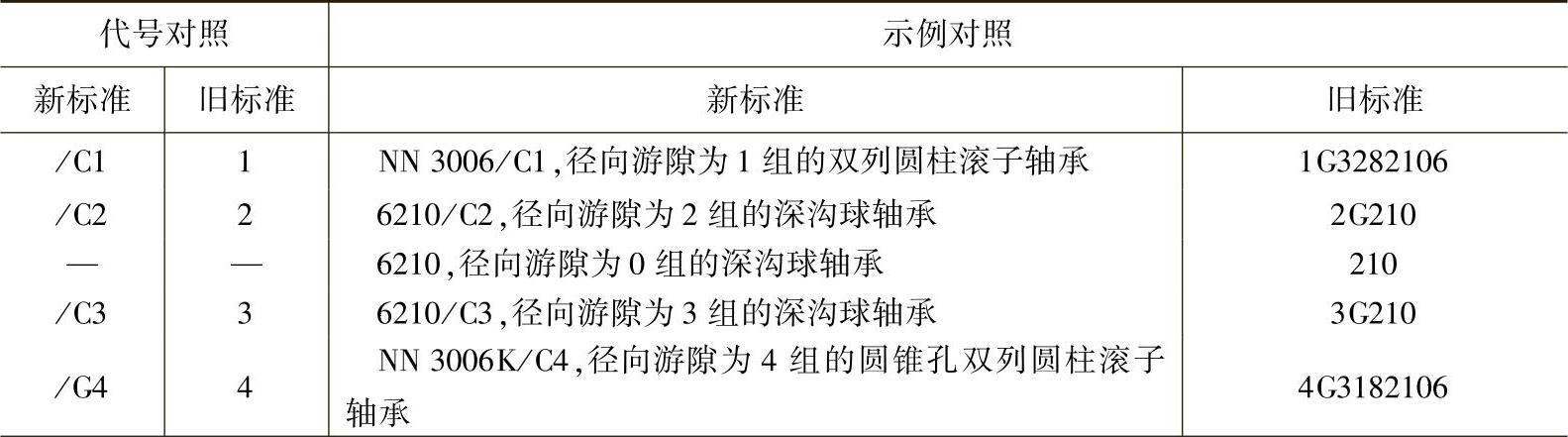

6）表征轴承径向游隙的新旧代号对照列于表1-66。
表1-66 轴承游隙新旧代号对照
（续）

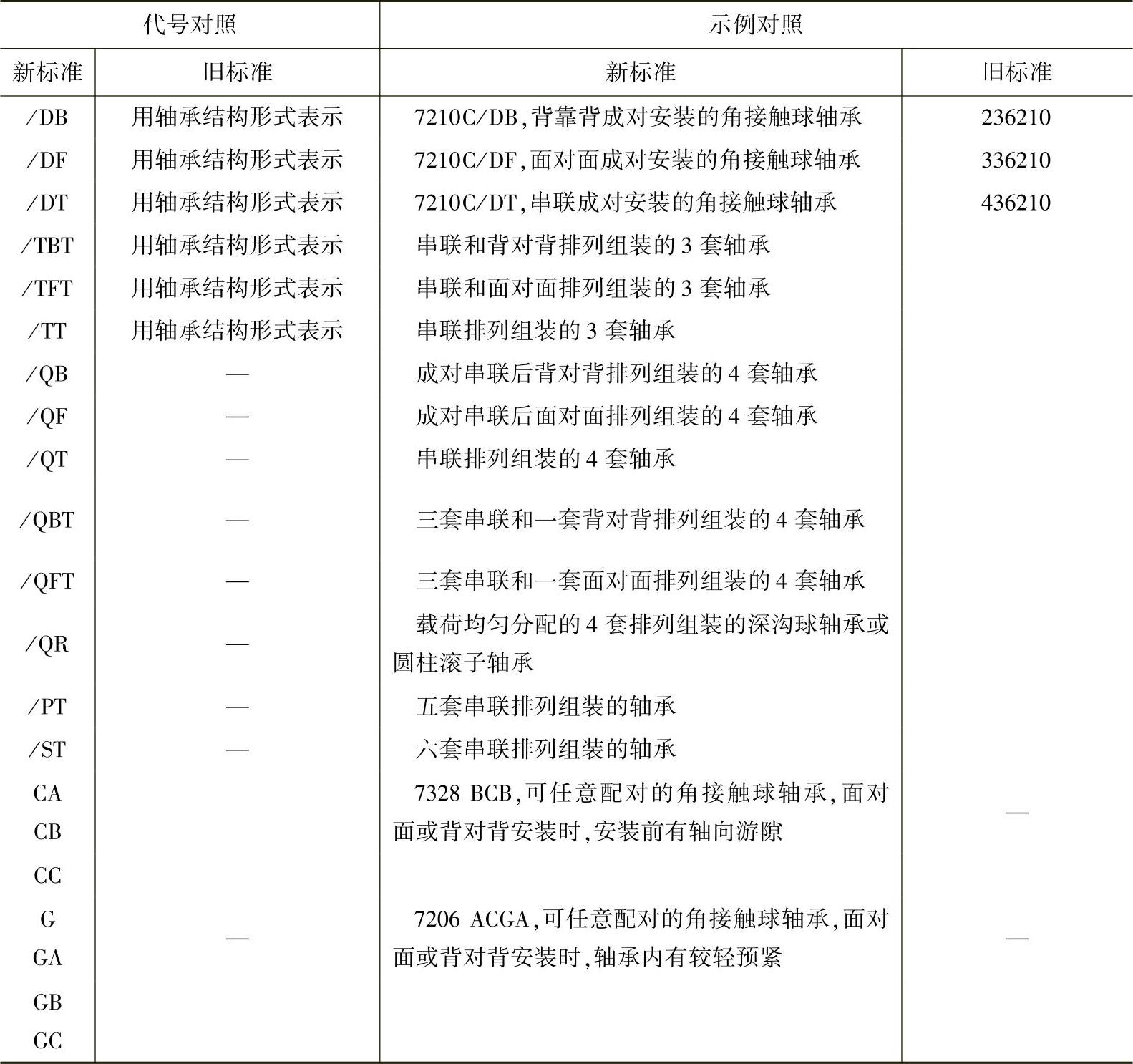

7）表征轴承配置形式的新旧代号对照列于表1-67。
表1-67 轴承配置形式的新旧代号对照
8）表征轴承其他特性的新旧后置代号对照列于表1-68。
3.5.10 带附件轴承新旧代号对照
带附件轴承新旧代号对照列于表1-69。
表1-68 轴承其他特性新旧代号对照
① 按JB1255—91《高碳铬轴承钢滚动轴承零件热处理技术条件》。

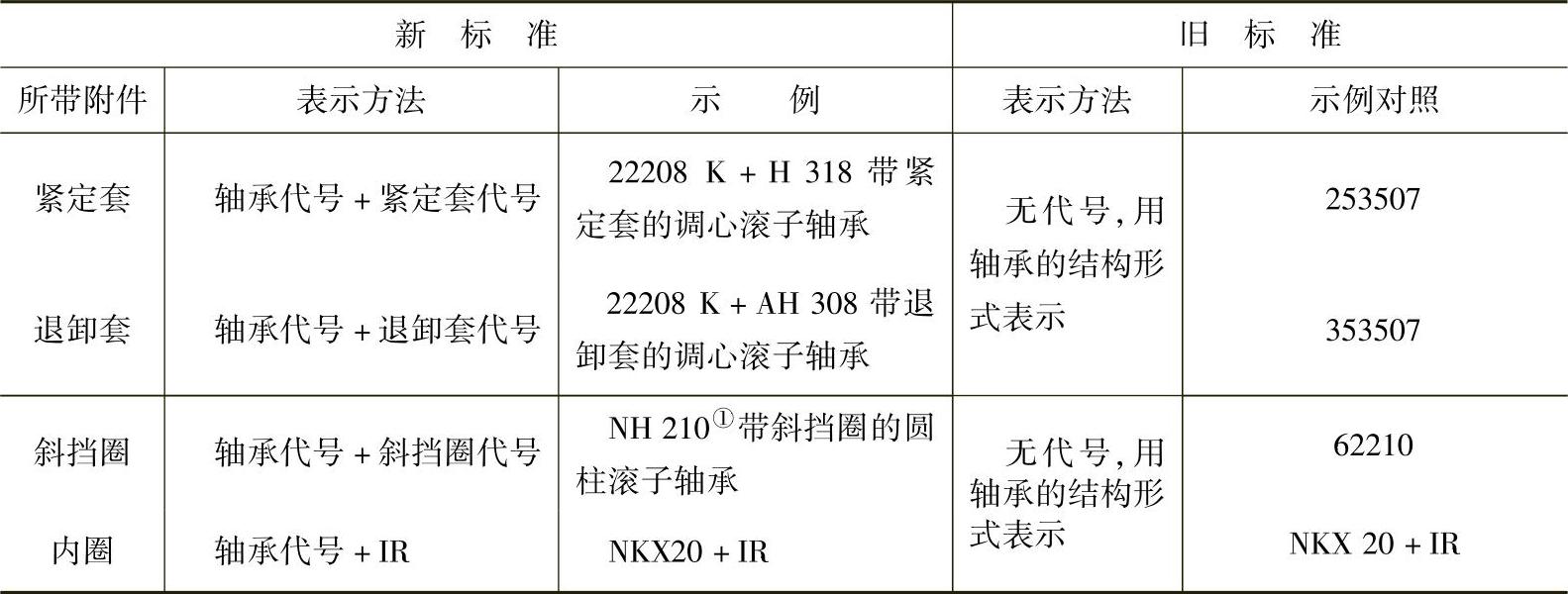

表1-69 带附件轴承新旧代号对照
①由NJ 210+HJ 210简化为NH 210。
