自1994年7月1日起我国实施了新的轴承代号方法(GB/T 272—1993,JB/T 2974—2004),该方法规定滚动轴承代号是用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征的产品符号。

3.1.1 滚动轴承代号的构成

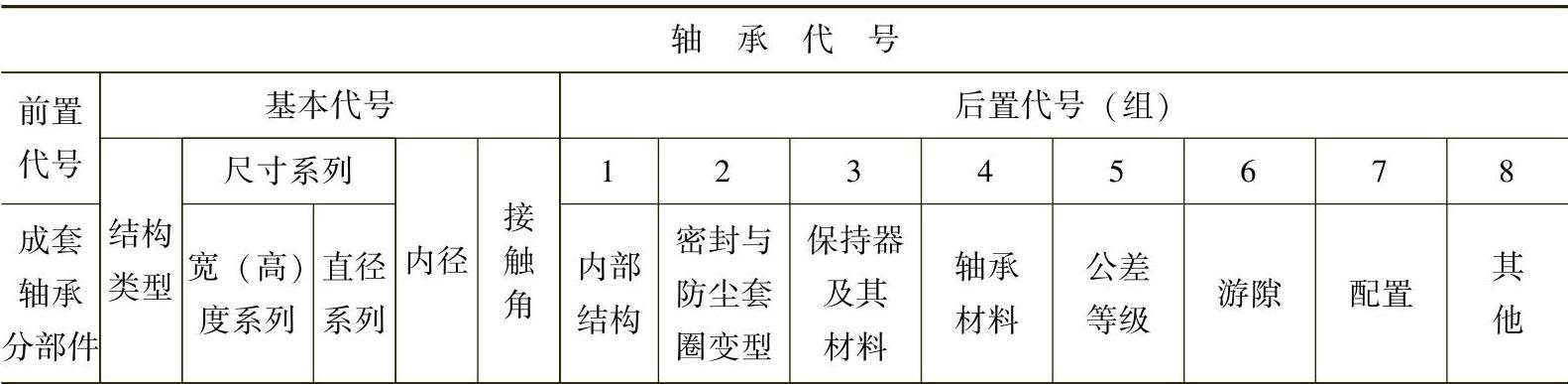

滚动轴承代号由基本代号、前置代号和后置代号三部分构成,各部分内容及其排列如表1-22所示。

3.1.2 滚动轴承基本代号(滚针轴承除外)

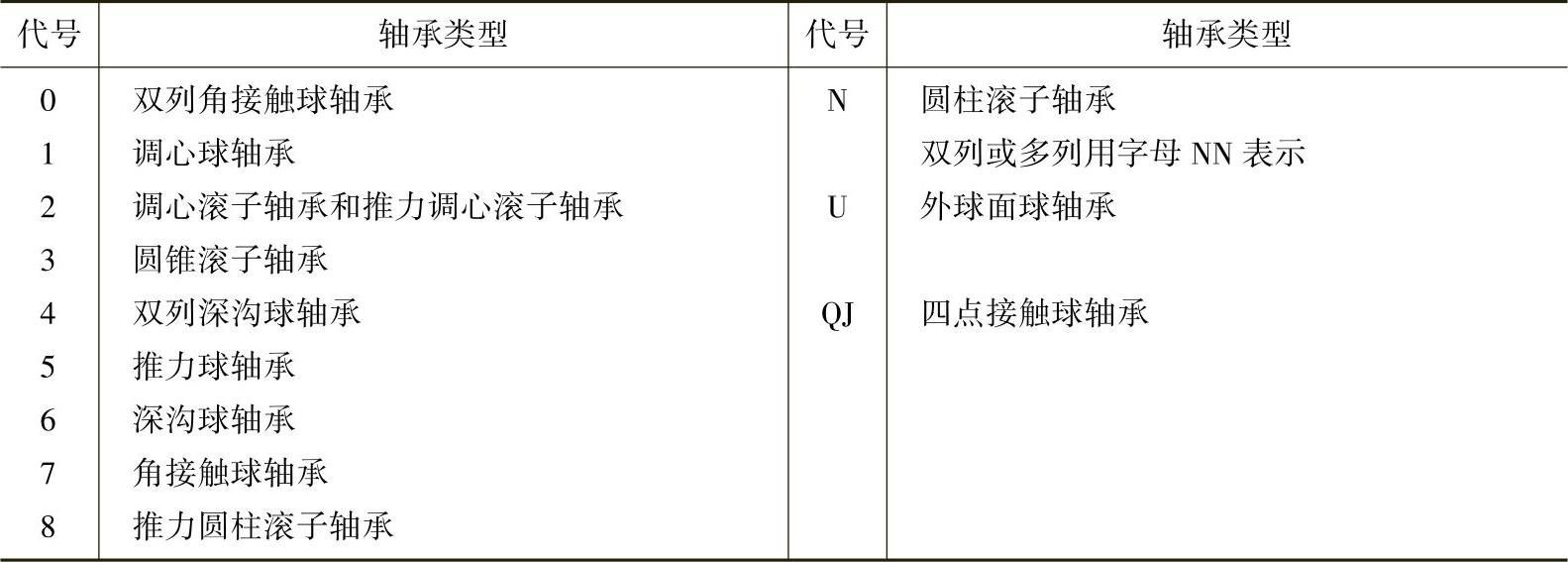

(1)轴承类型代号 轴承类型代号用数字或字母表示,如表1-23所列。

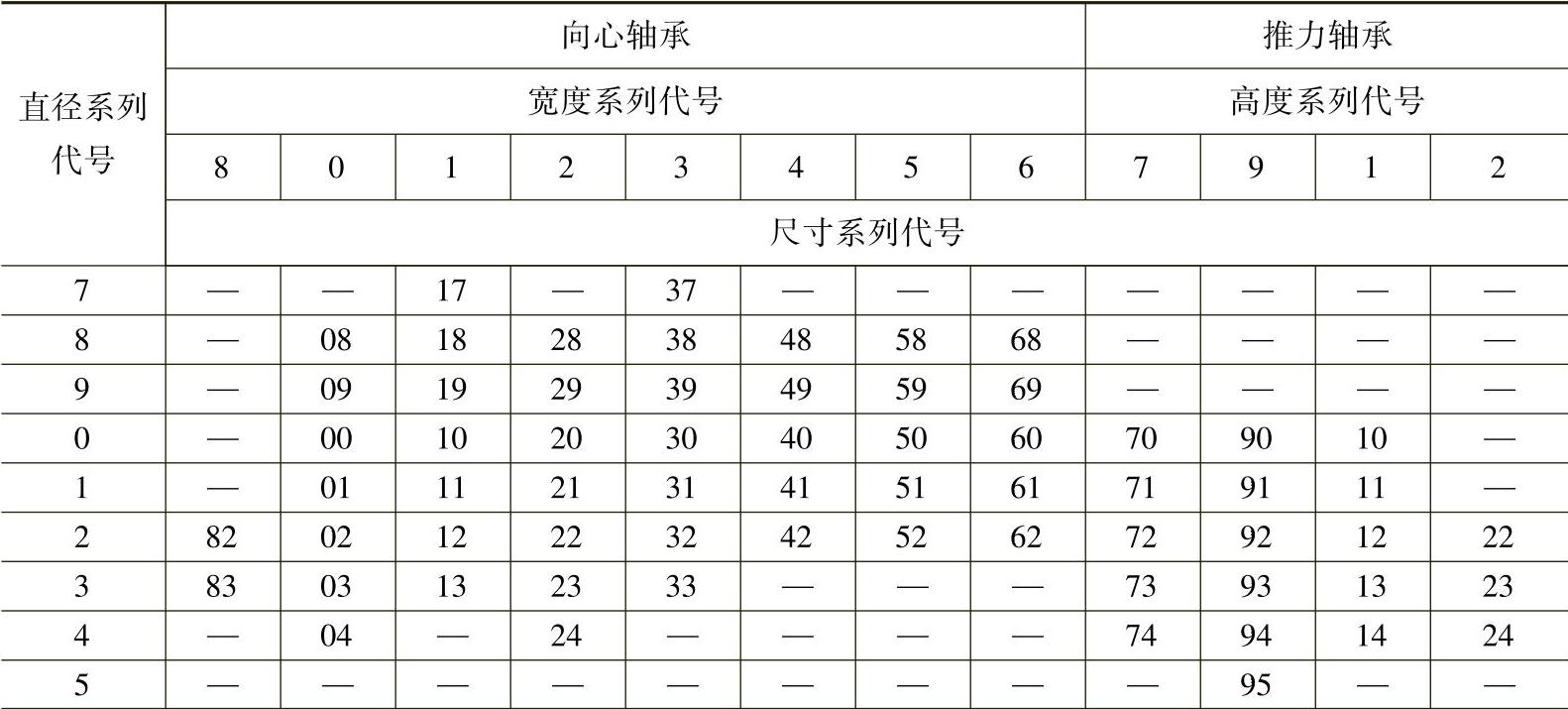

(2)尺寸系列代号 轴承尺寸系列代号由轴承的宽(高)度系列代号和直径系列代号组成。向心轴承、推力轴承尺寸系列代号如表1-24所列。

(3)轴承内径代号 表示轴承公称内径的内径代号方法列于表1-25。

(4)常用轴承系列代号 常用轴承的结构类型代号、尺寸系列代号组成了轴承的组合代号,列于表1-26。

表1-22 滚动轴承代号的构成和排列


表1-23 轴承类型代号


注:在表中代号后或前加字母或数字表示该类轴承中的不同结构。参见表1-28。

表1-24 轴承尺寸系列代号

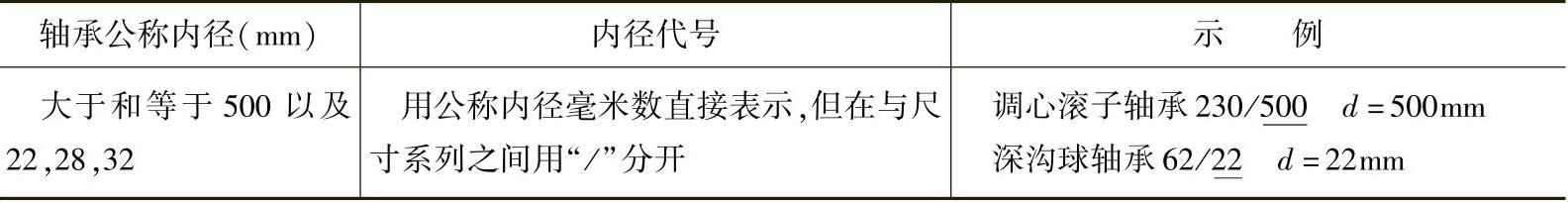

表1-25 轴承内径代号方法


(续)


例:调心滚子轴承23224:2—类型代号,32—尺寸系列代号,24—内径代号,d=120mm。

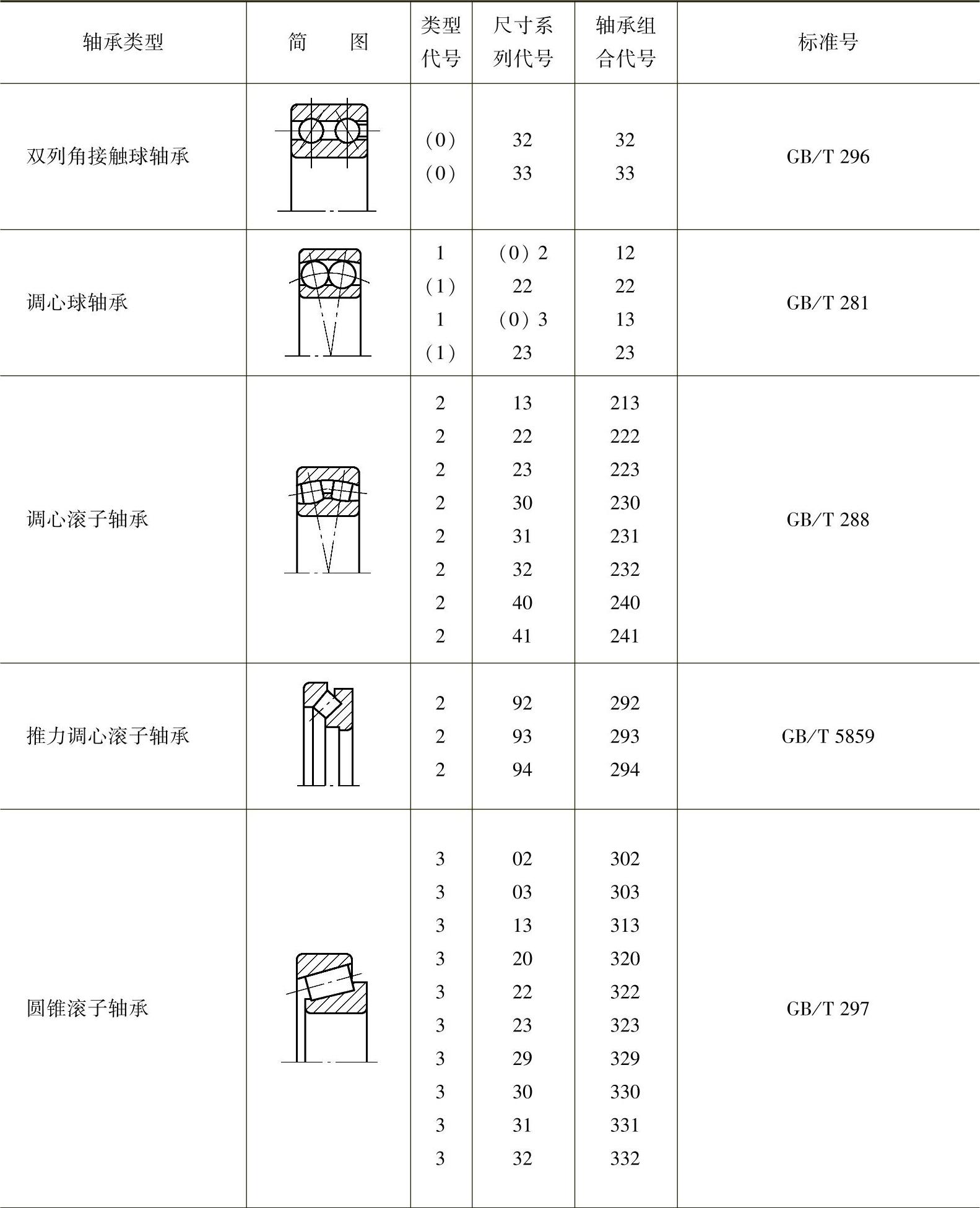

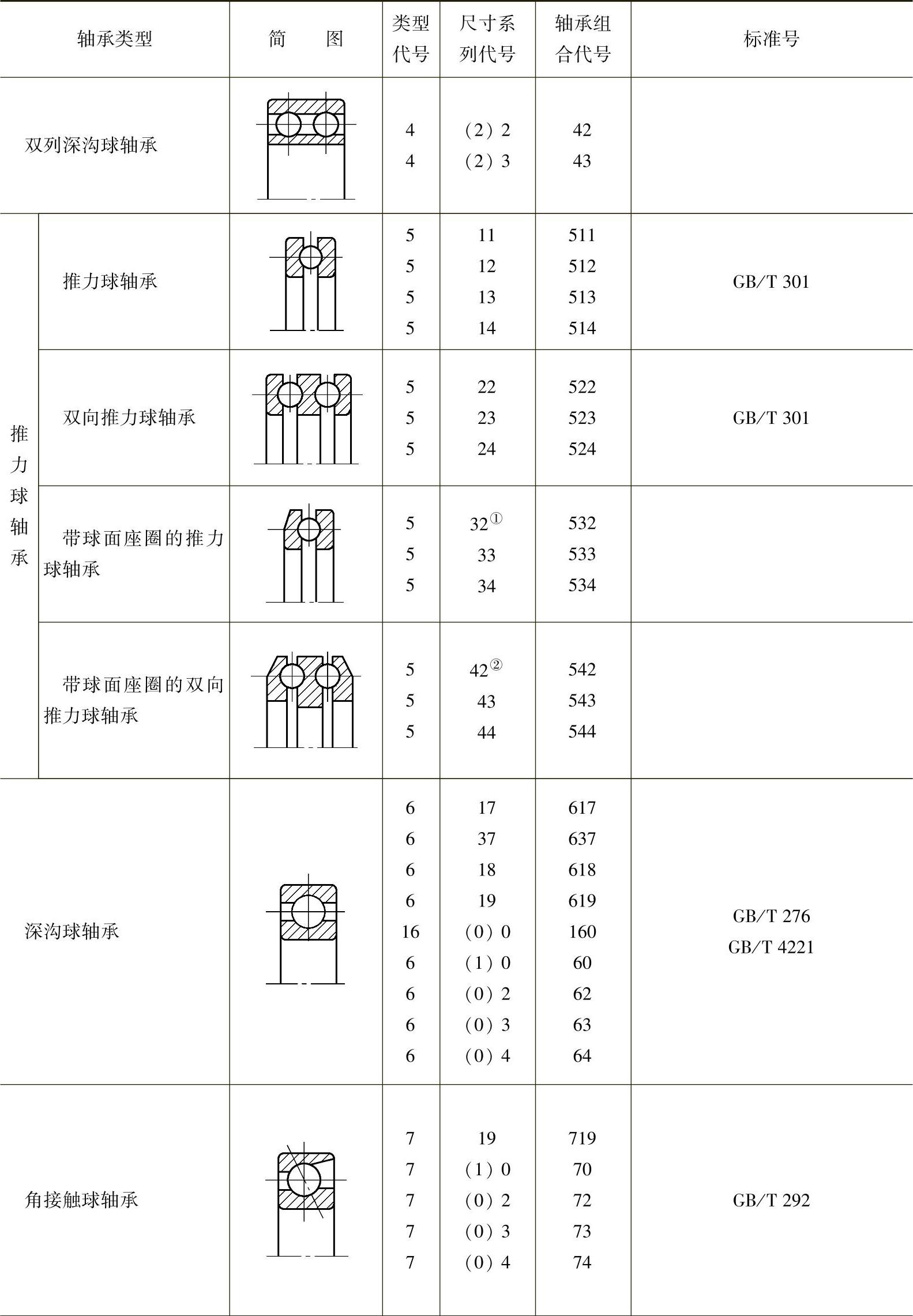

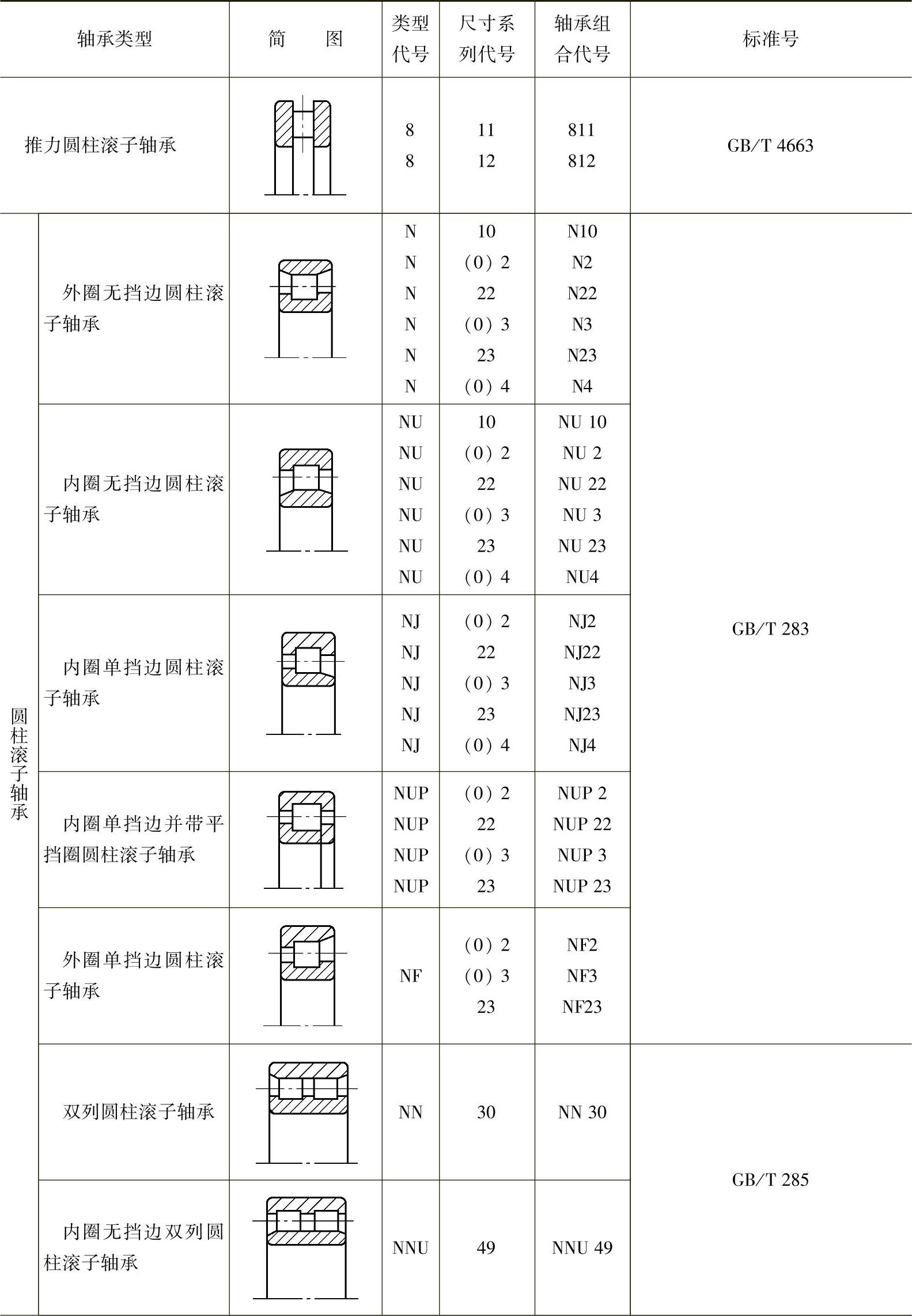

表1-26 常用轴承的组合代号


(续)


(续)


(续)


注:表中用“()”号括住的数字表示在组合代号中省略。

① 尺寸系列实为12、13、14,分别用32、33、34表示。

② 尺寸系列实为22、23、24,分别用42、43、44表示。

3.1.3 滚针轴承基本代号

滚针轴承的基本代号由轴承类型代号和表示轴承配合安装特征的尺寸构成。各种滚针轴承及基本代号表示方法列于表1-27。

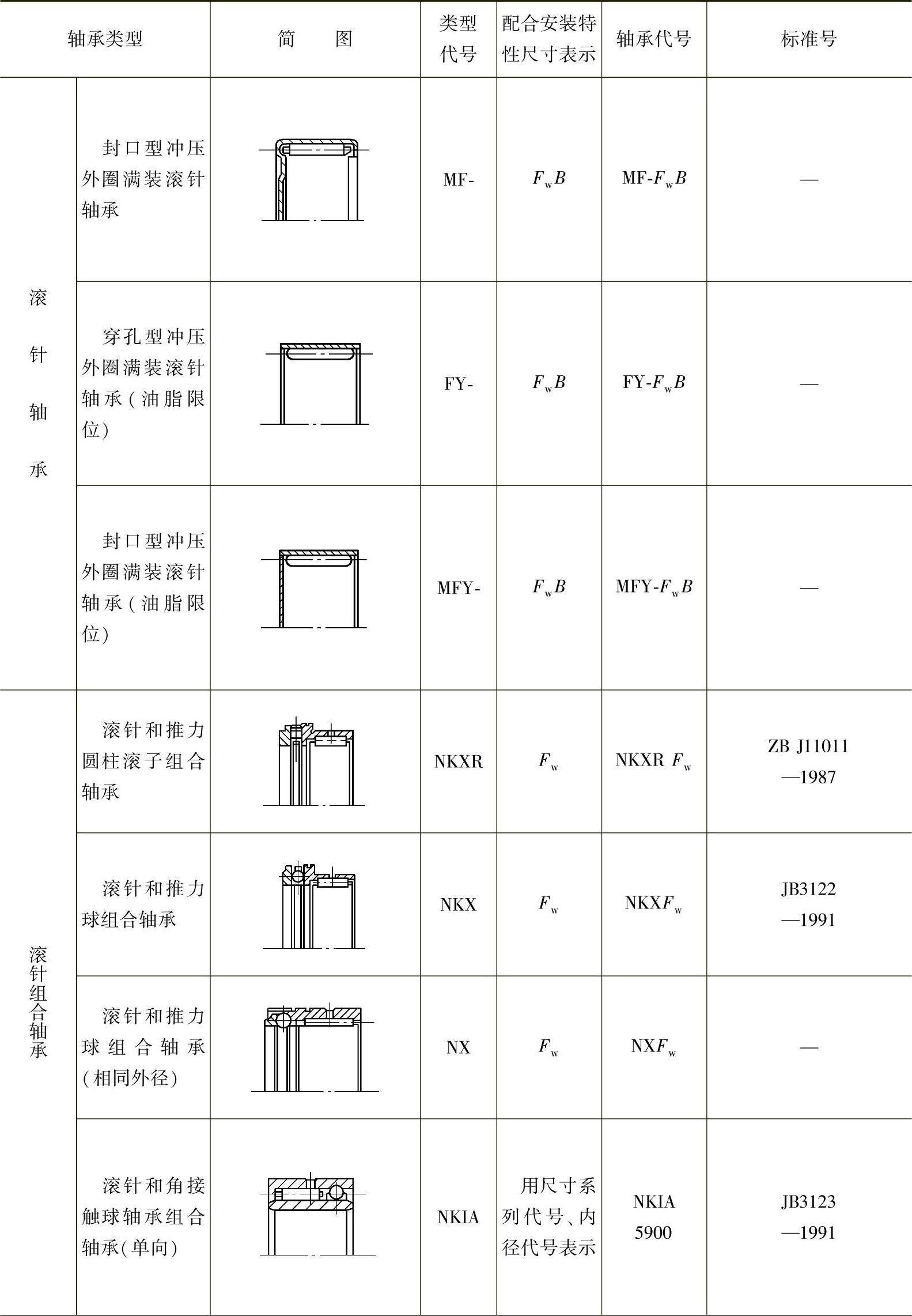

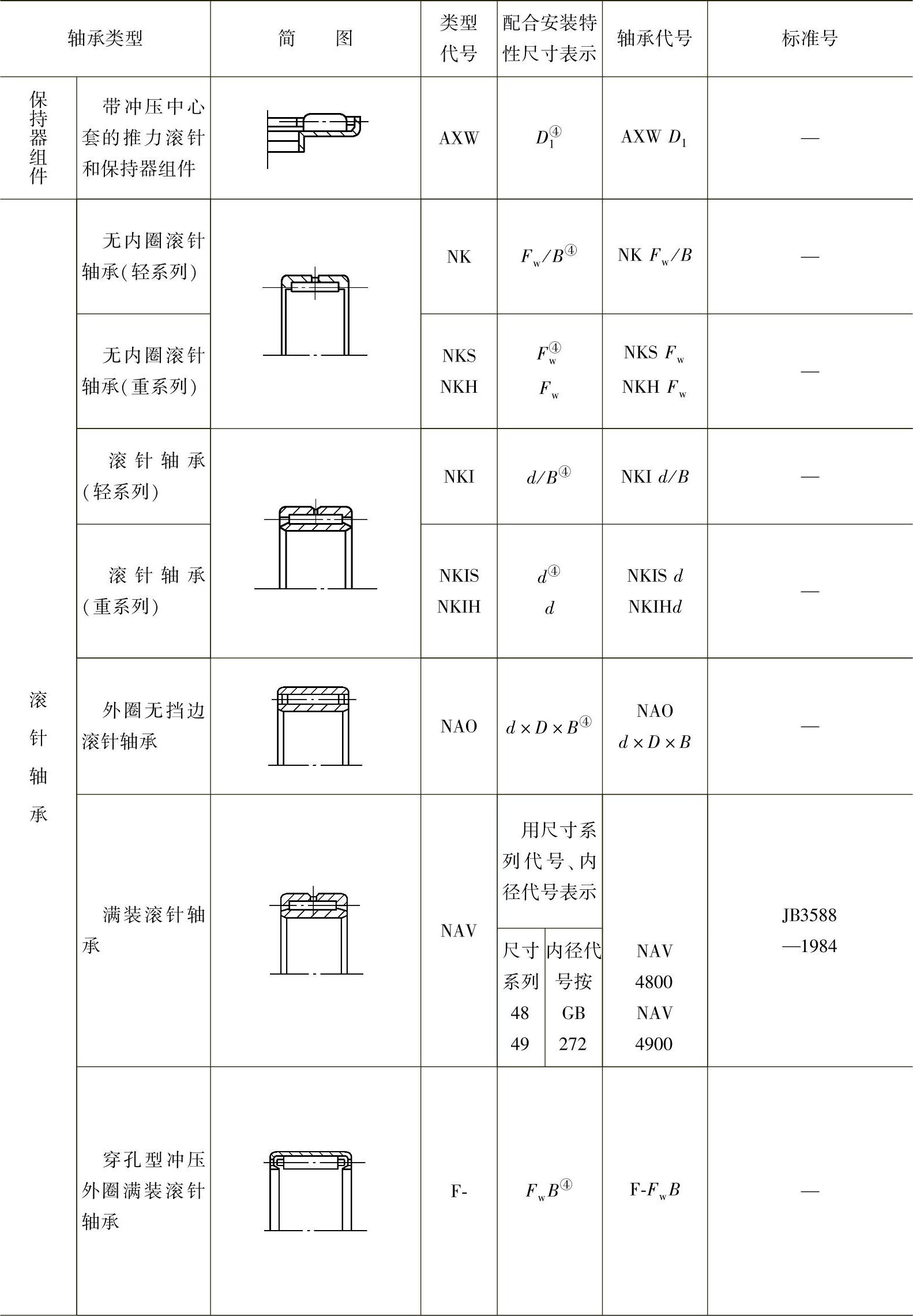

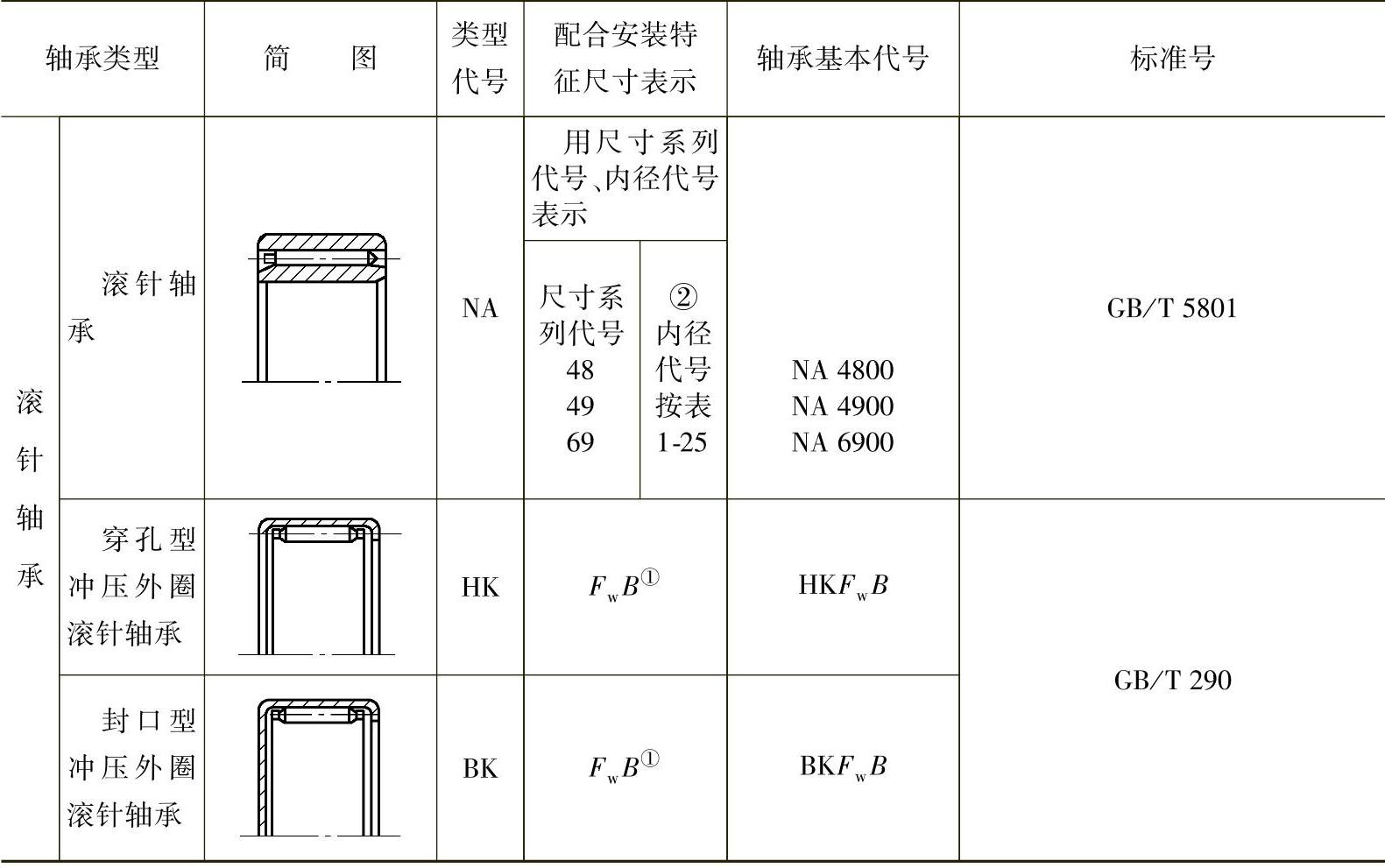

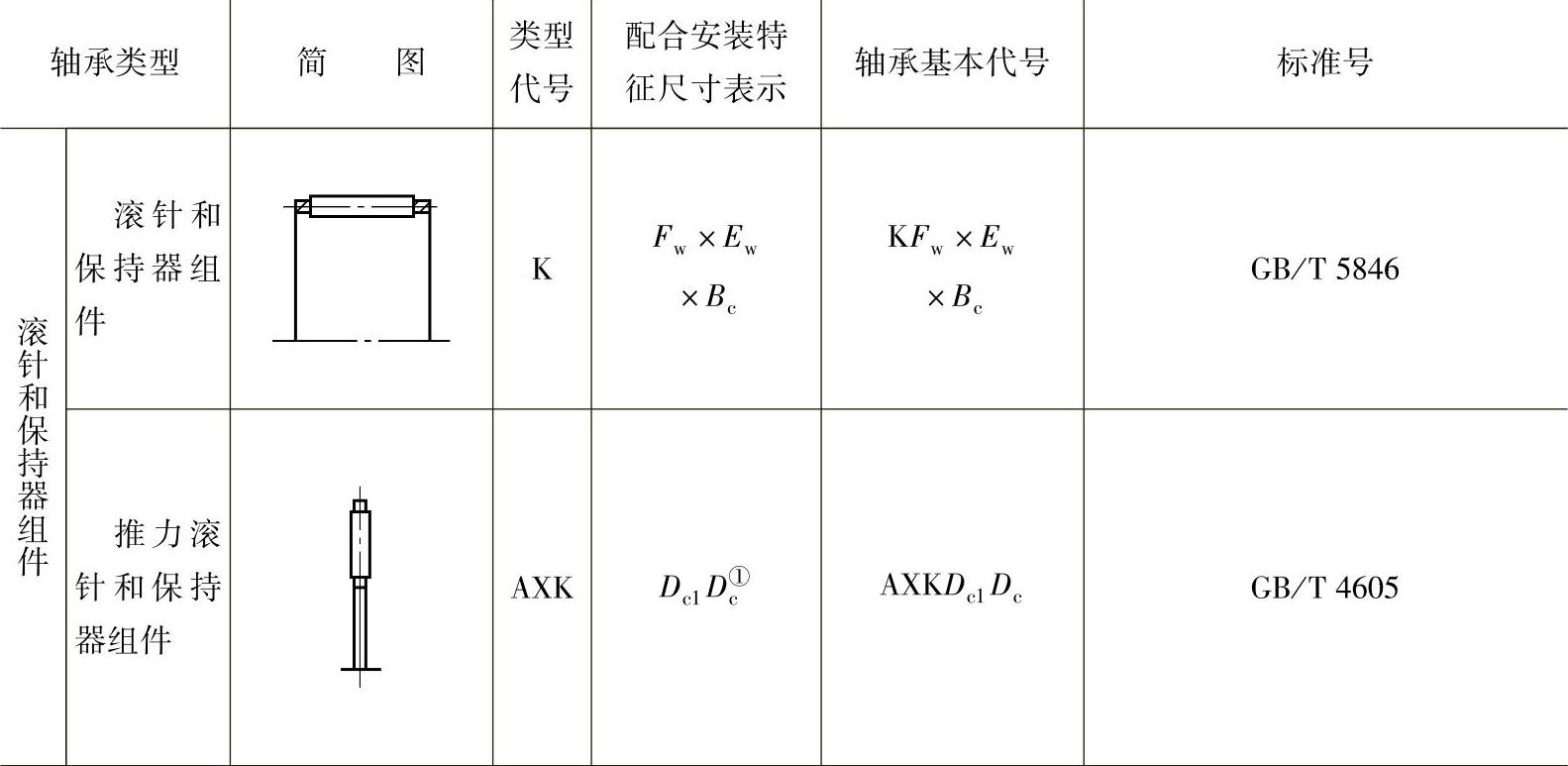

表1-27 滚针轴承基本代号


(续)


注:表中Fw—无内圈滚针轴承滚针总体内径(滚针保持器组件内径);Ew—滚针保持器组件外径;B—轴承公称宽度;Bc—滚针保持器组件宽度;Dc1—推力滚针保持器组件内径;Dc—推力滚针保持器组件外径。

① 尺寸直接用毫米数表示时,如是个位数,需在其左边加“0”,如8mm用08表示

② 内径代号除d﹤10mm用“/实际公称毫米数”表示外,其余按表1-25。

3.1.4 特殊轴承代号

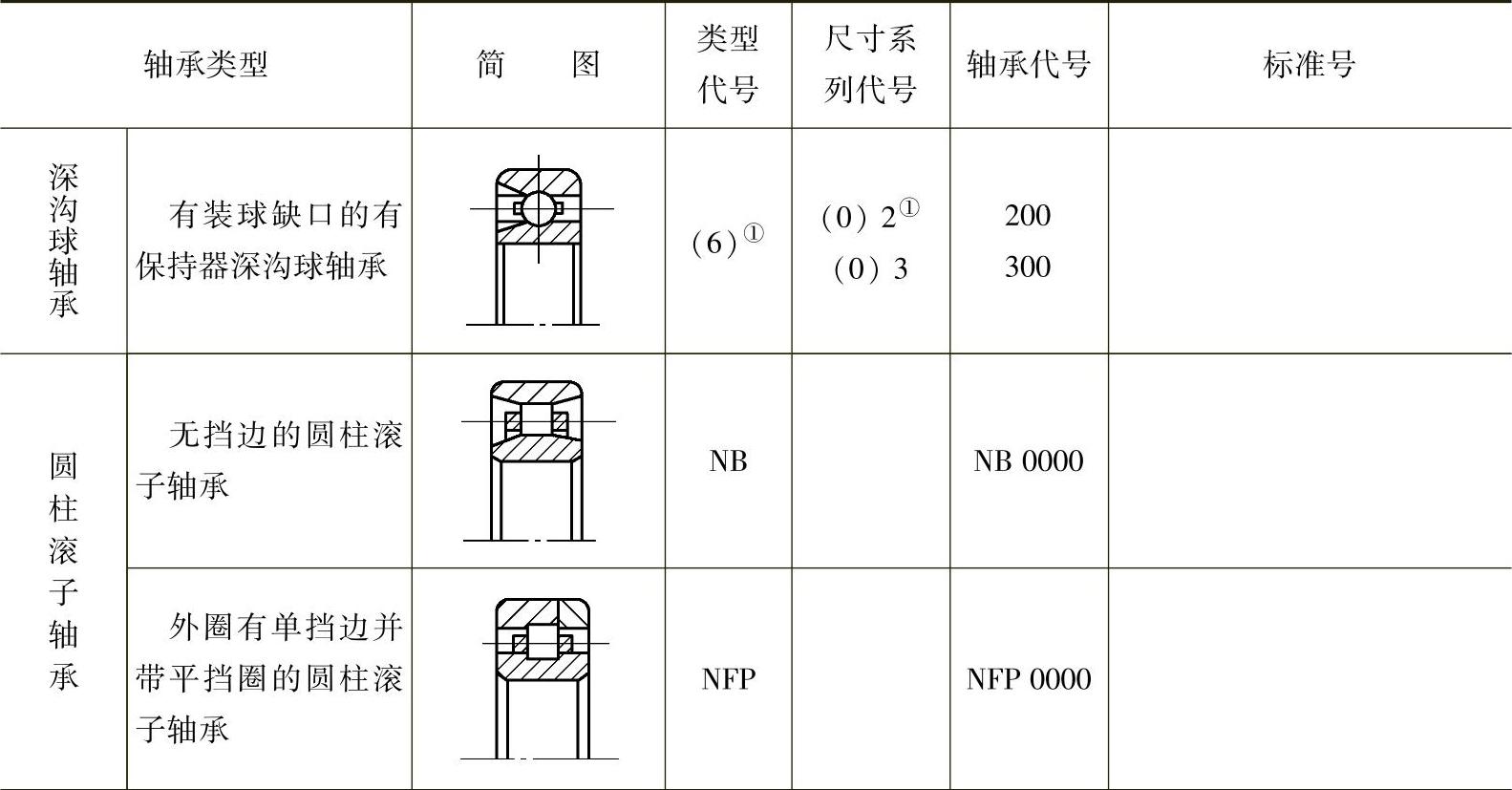

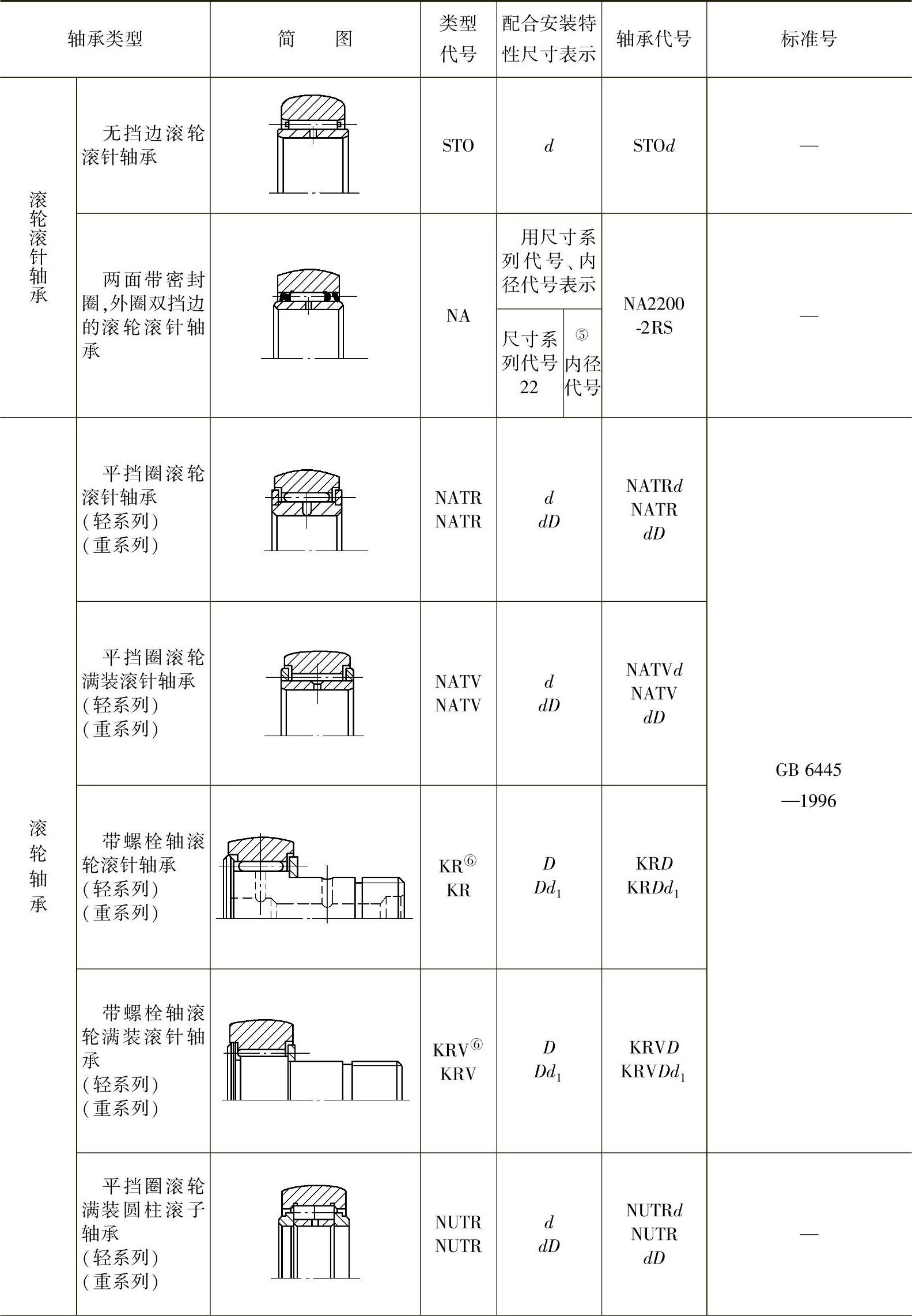

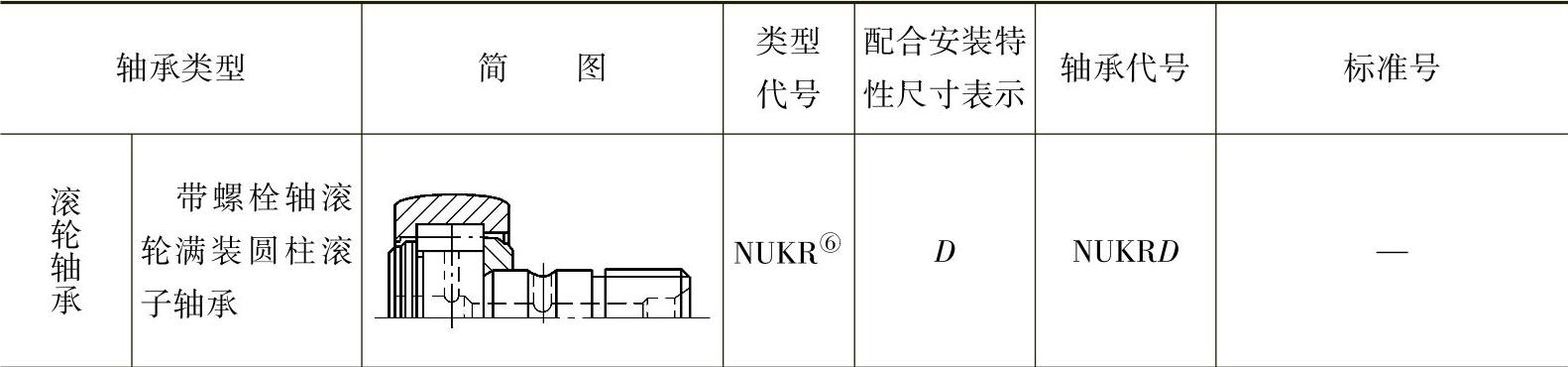

GB/T 272—1993标准中未包括的轴承类型和尺寸系列代号列于表1-28。

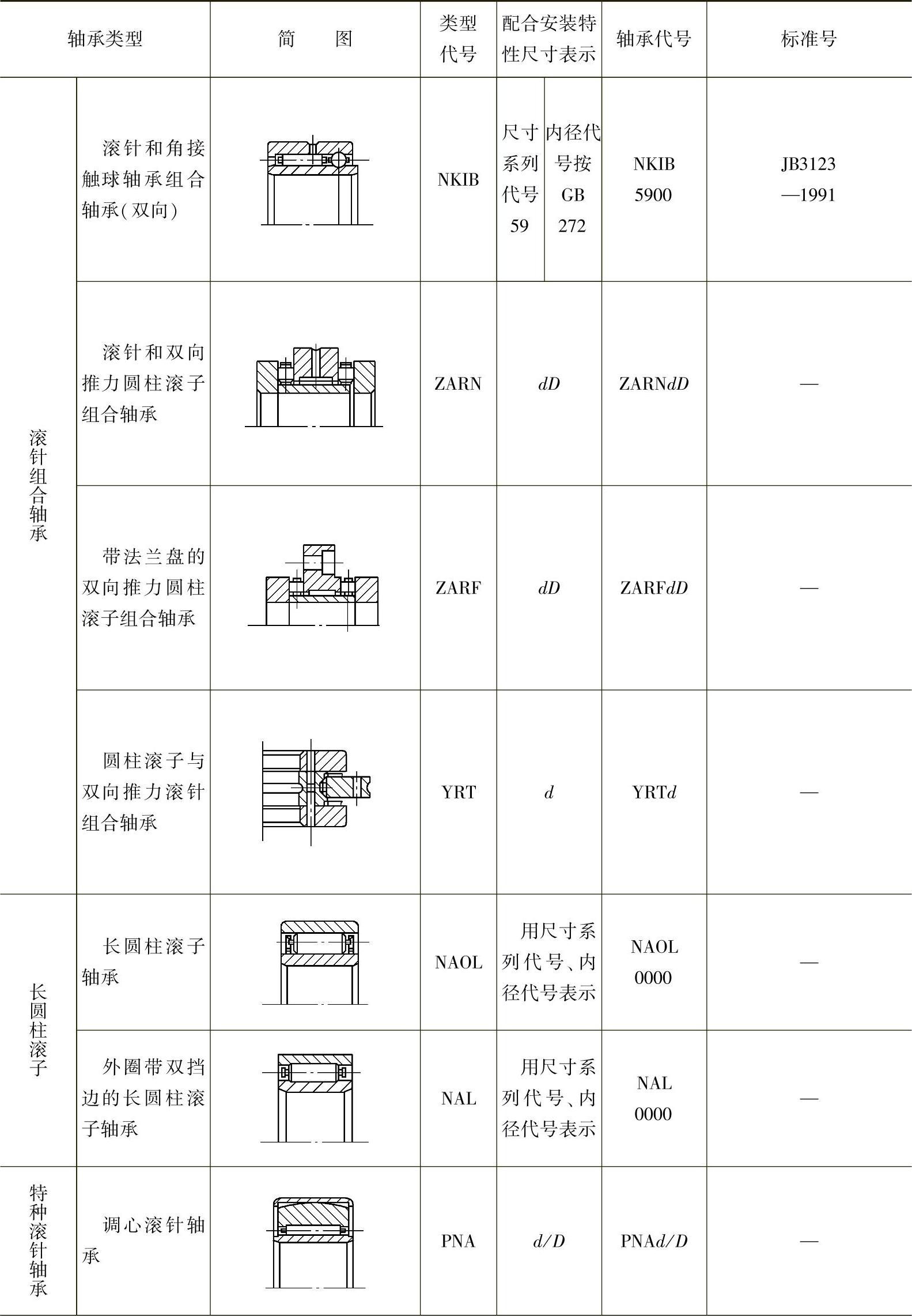

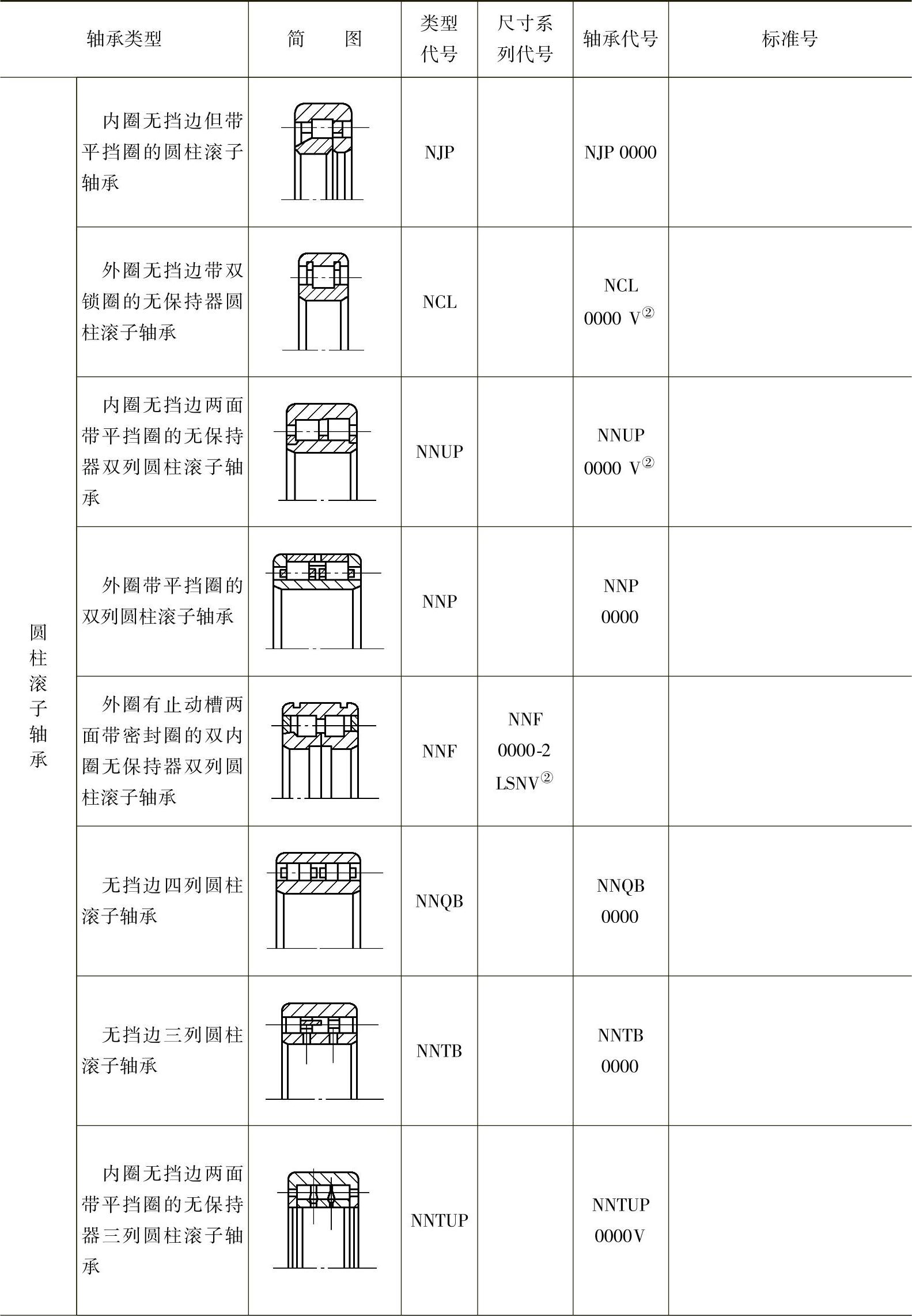

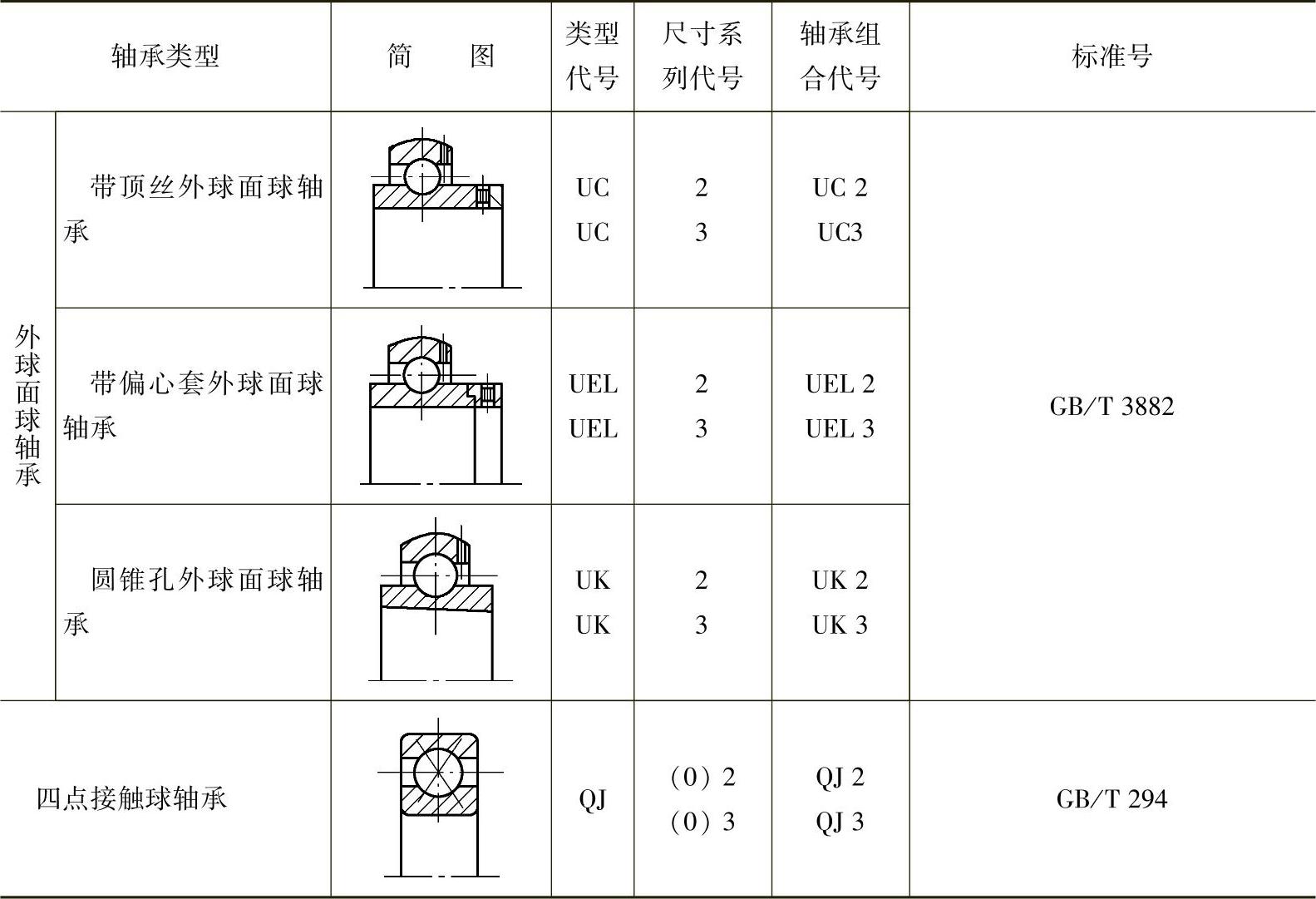

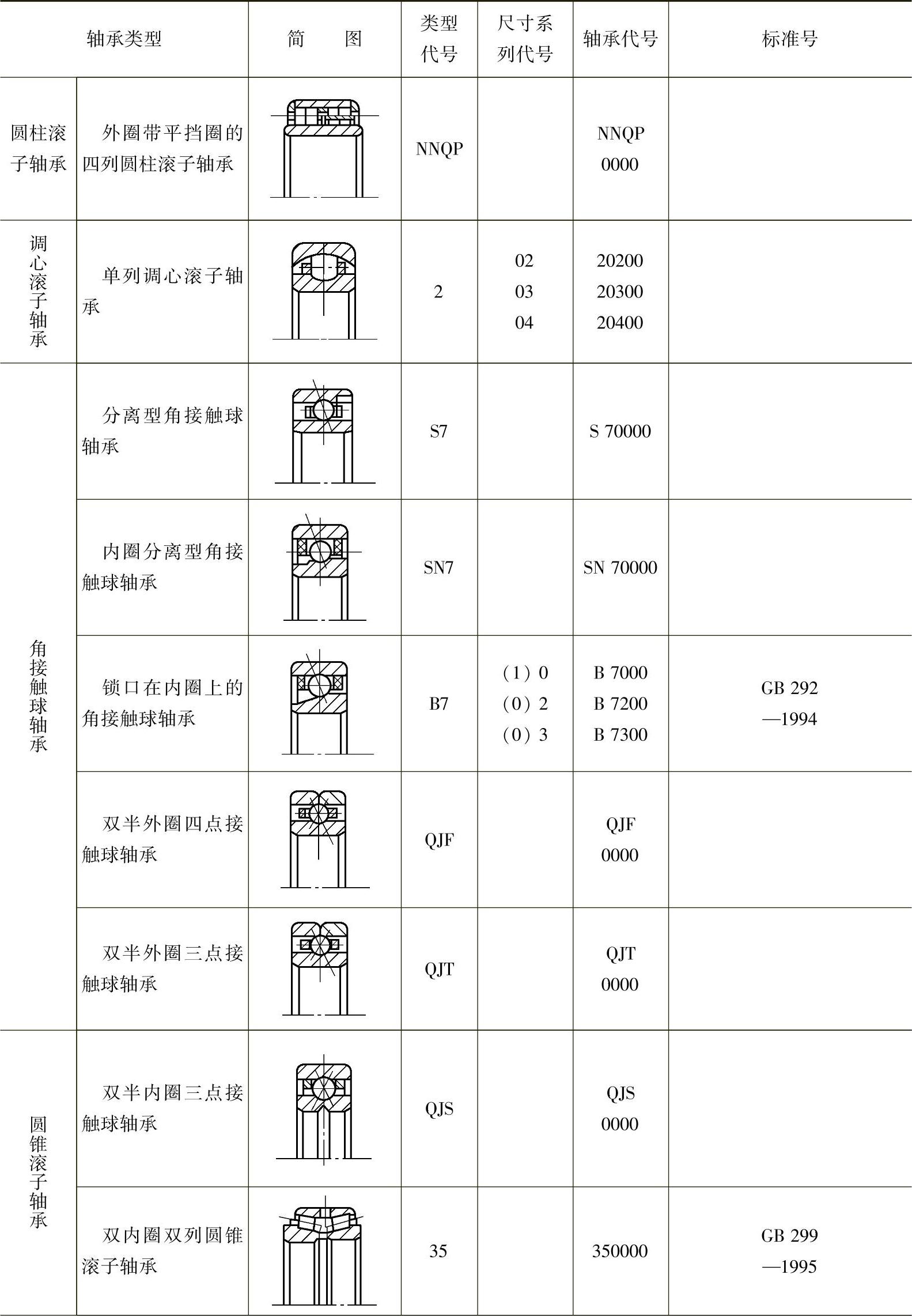

表1-28 特殊轴承代号


(续)


(续)


(续)


(续)


(续)


(续)


(续)


(续)


① ()内的数字在代号表示中省略。

② 特殊轴承代号的后置按表1-30~表1-38。

③ 尺寸系列不同于GB272。

④ 表中d—轴承内径;D—轴承外径;B—轴承宽度;Fw—无内圈滚针轴承滚针总体内径;D1—带冲压中心套的推力滚针和保持器组件,中心套外径;d1—带螺栓轴滚轮滚针轴承螺栓公称直径。

⑤ 内径代号除d﹤10mm用“/实际毫米数”表示外,其余按GB272的规定。

⑥ KR、KRV、NUKR型轴承带偏心套,则在该类型代号后加E,分别变为KRE、KRVE、NUKRE。

3.1.5 前置代号

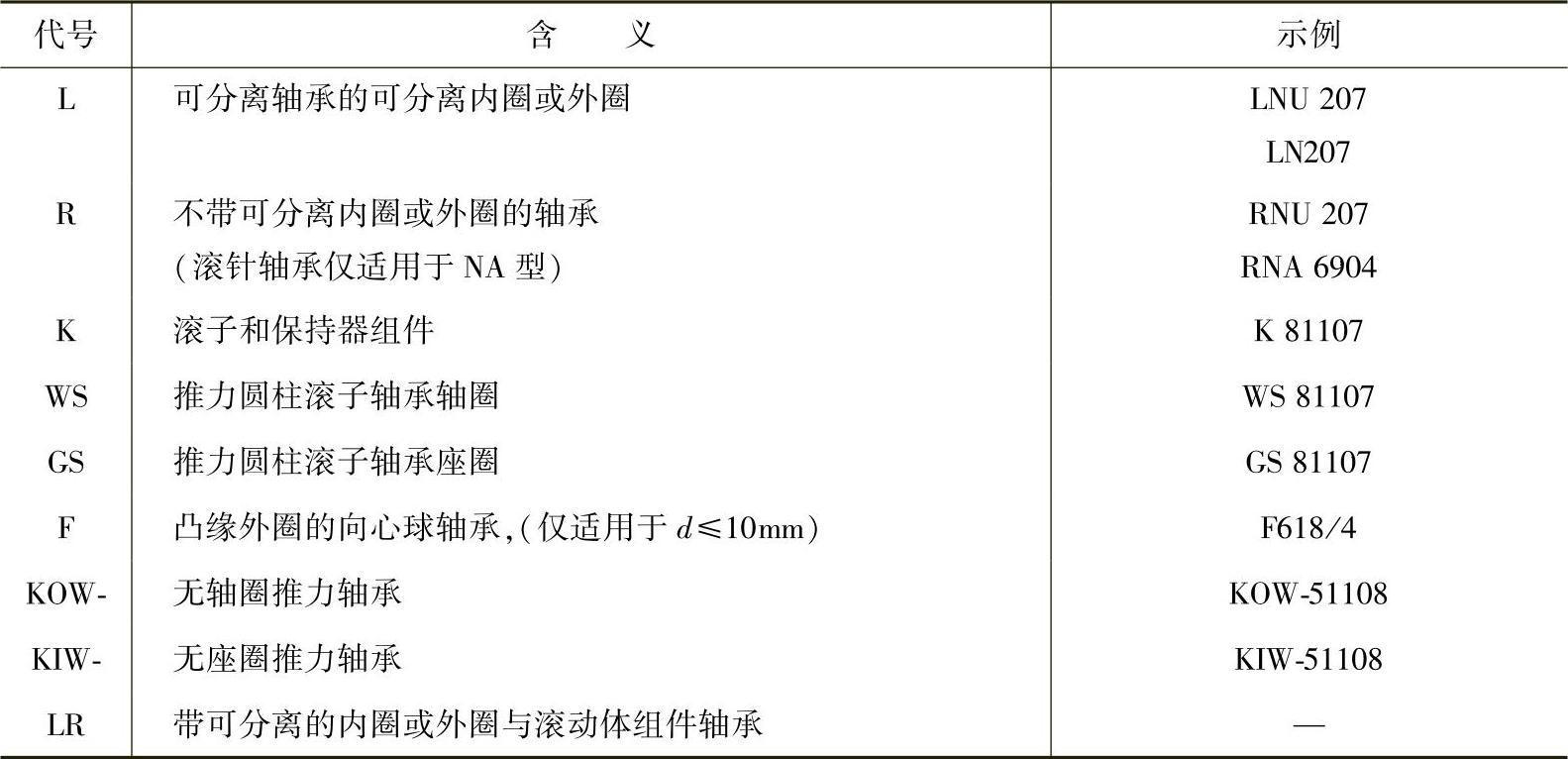

滚动轴承前置代号及其含义列于表1-29。

表1-29 前置代号


3.1.6 后置代号

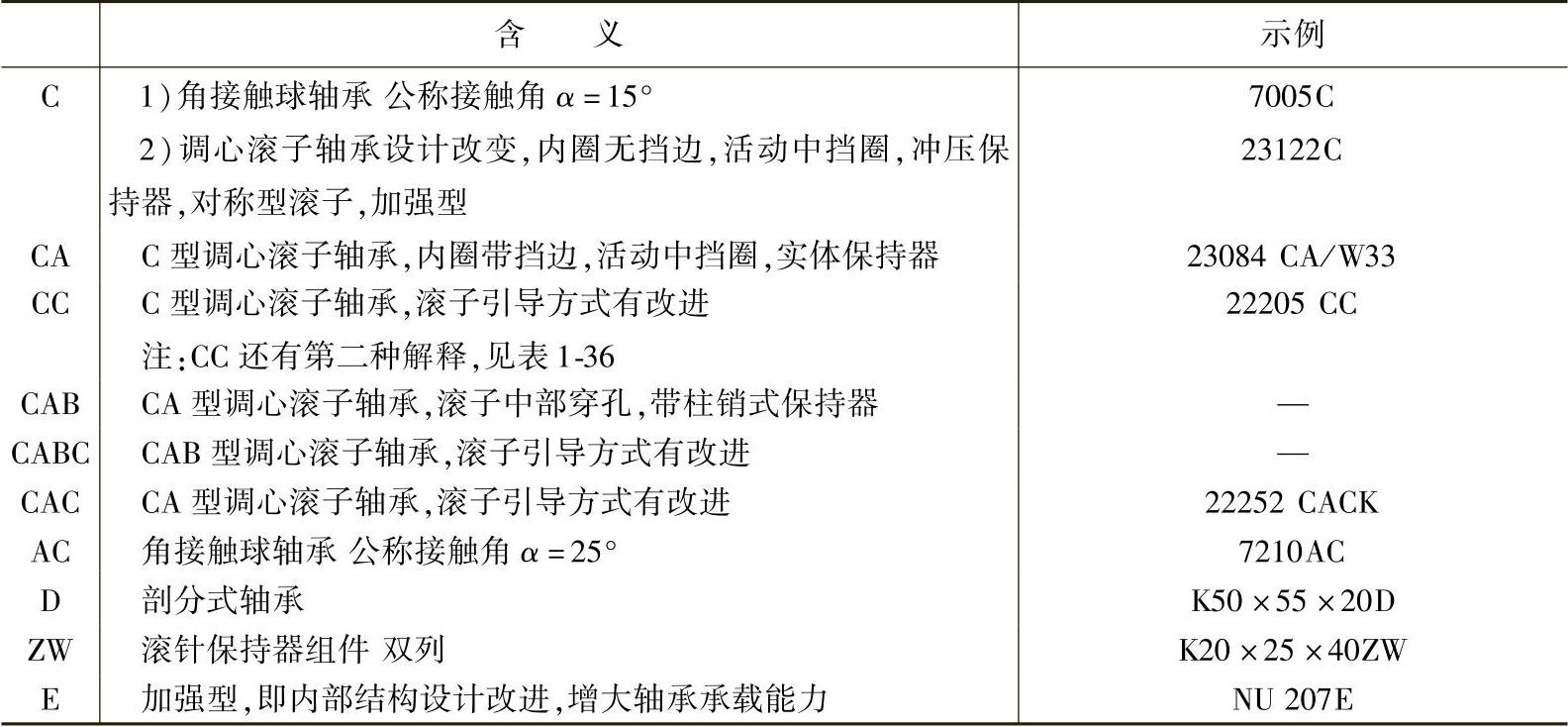

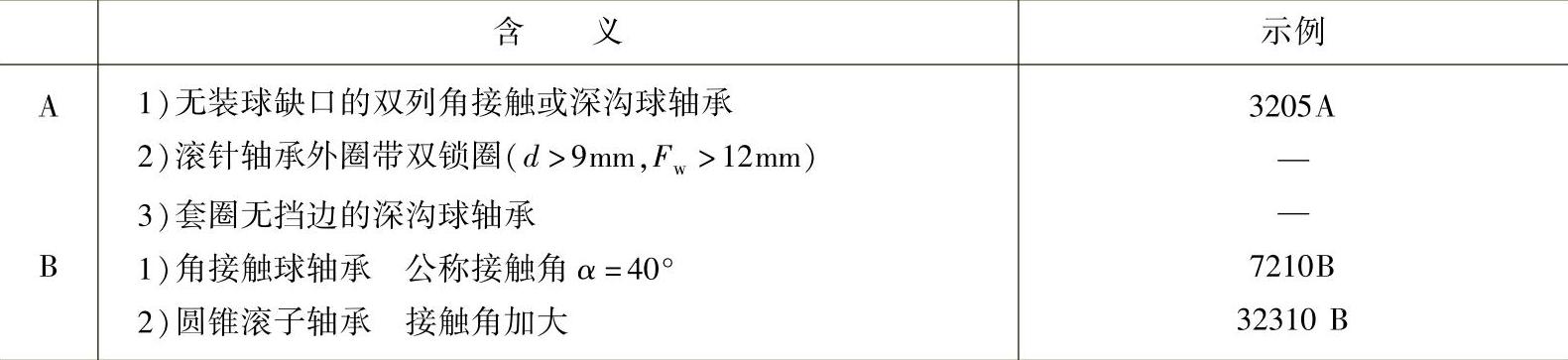

1)内部结构代号按表1-30。

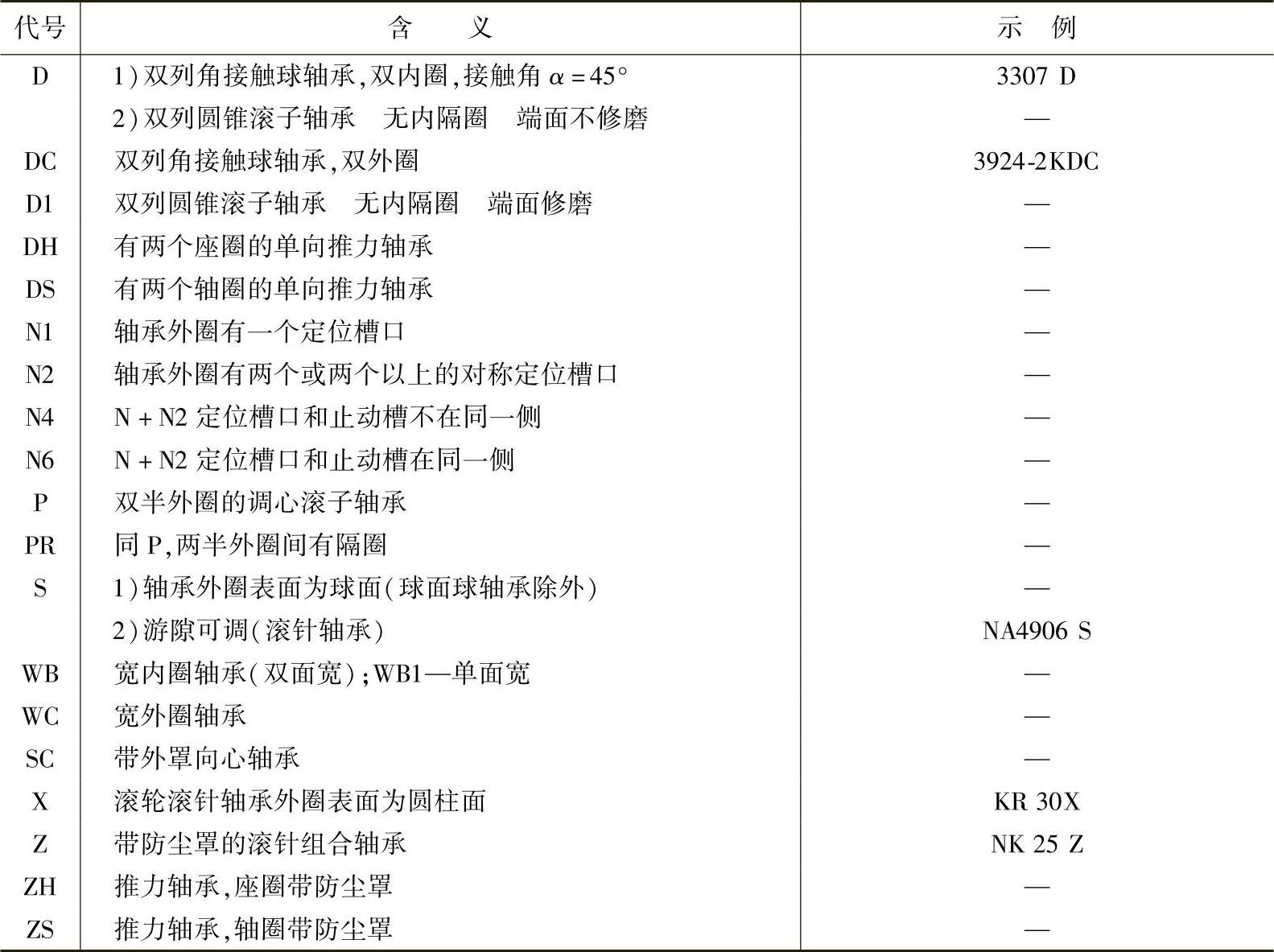

表1-30 内部结构代号


(续)


注:表中d—滚针轴承内径;Fw—无内圈滚针轴承滚针总体内径。

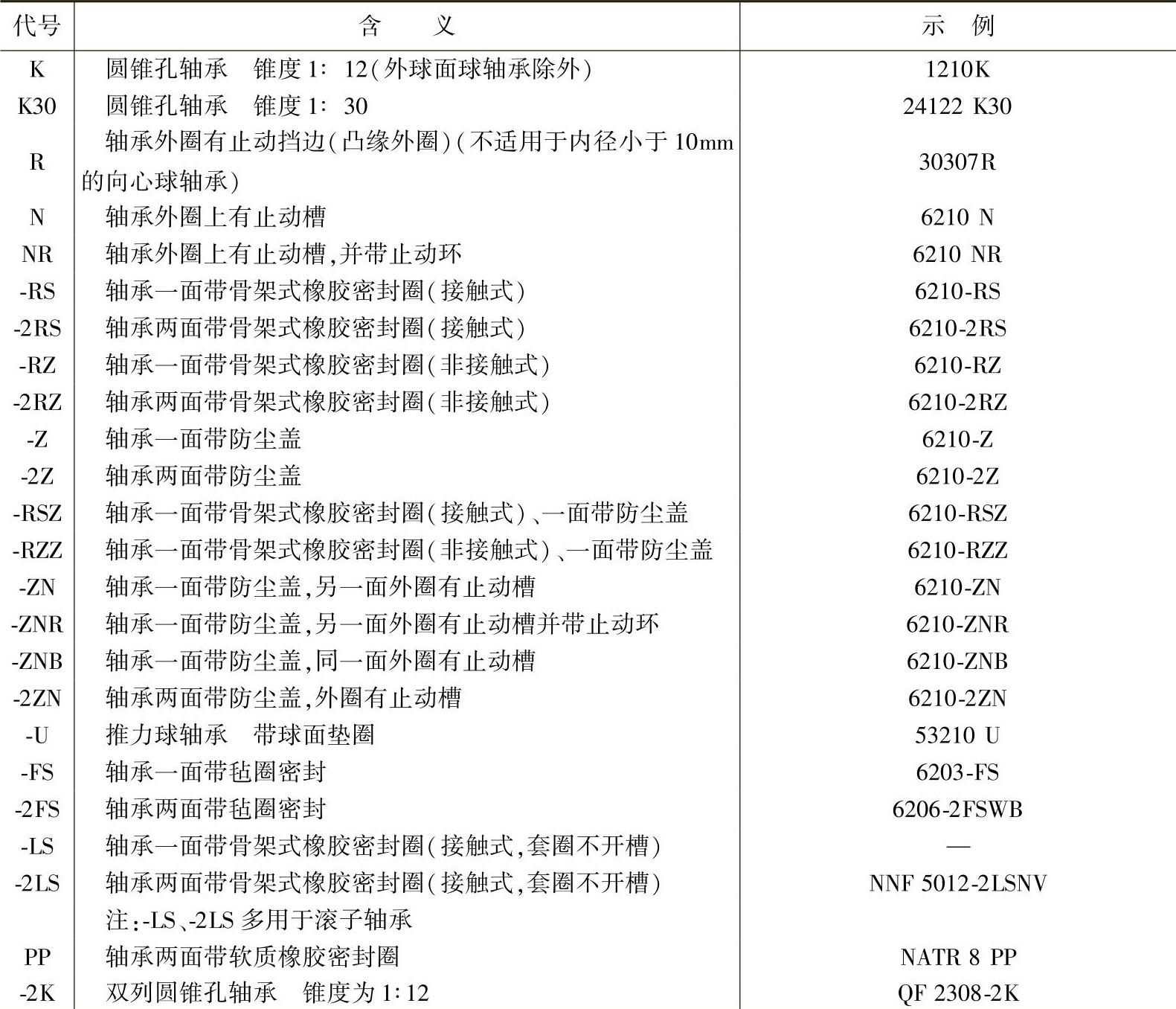

2)密封、防尘与外部形状变化代号按表1-31所示。

表1-31 密封、防尘与外部形状变化代号


(续)


注:密封圈代号与防尘盖代号同样可以与止动槽代号进行多种组合。

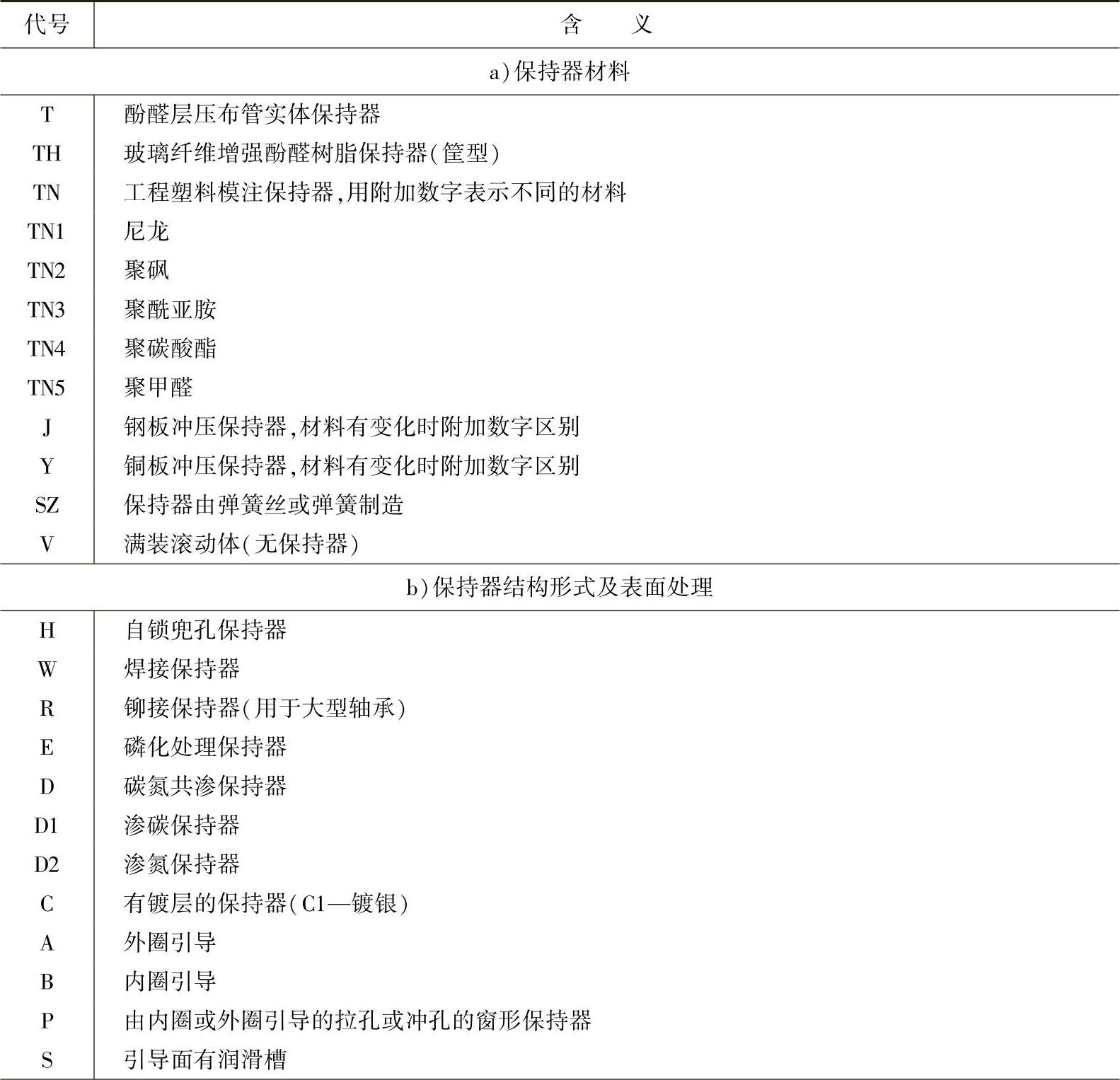

3)保持器结构、材料改变的代号按表1-32所示。

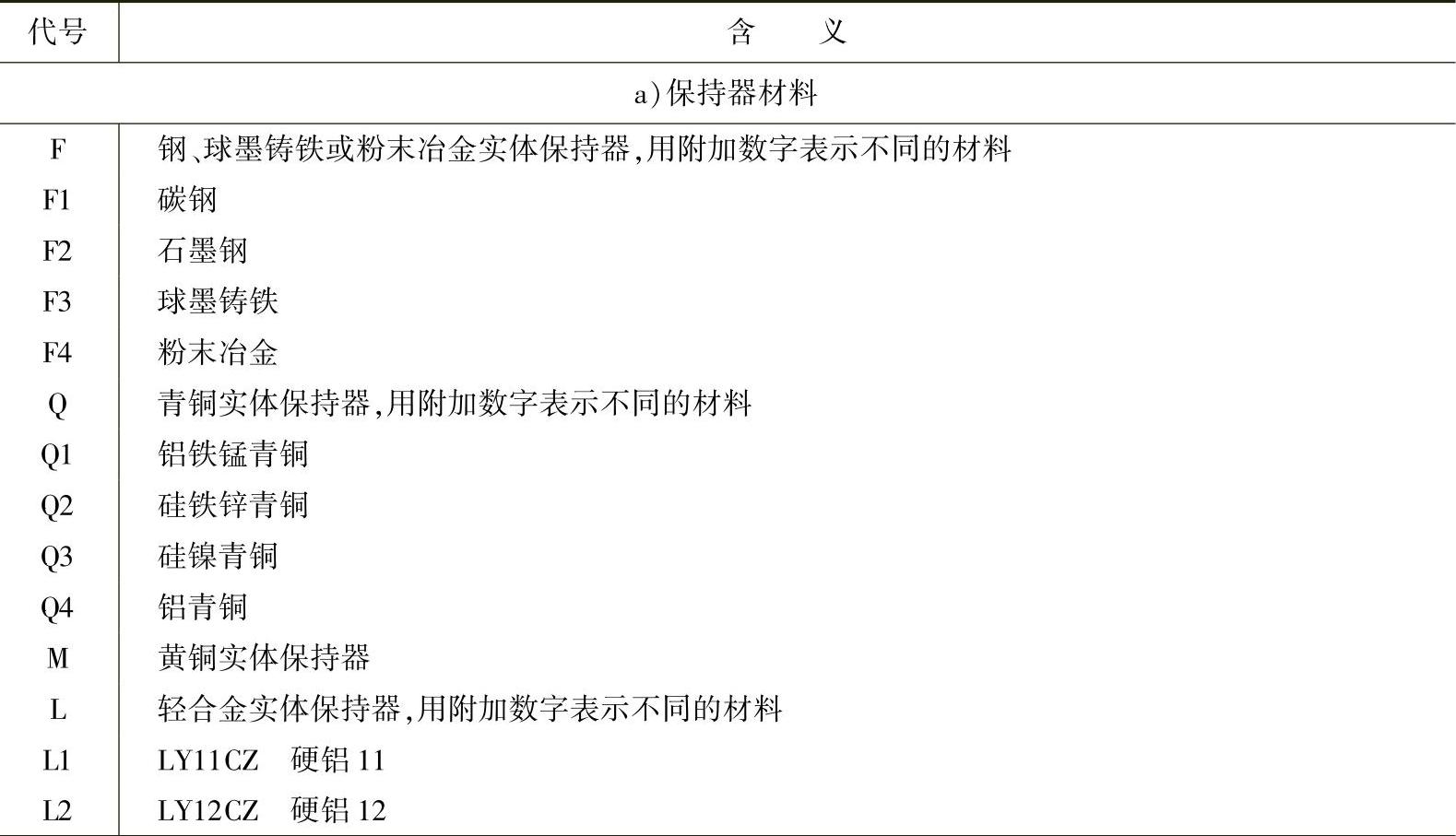

表1-32 保持器结构、材料改变的代号


(续)


注:1.“b”条的代号只能与“a”条结合使用。

例:MPS有拉孔或冲孔(窗形保持器)的黄铜实体保持器,外圈或内圈引导,引导面有润滑油槽。

JA钢板冲压保持器,外圈外导。FE经磷化处理的钢制实体保持器。

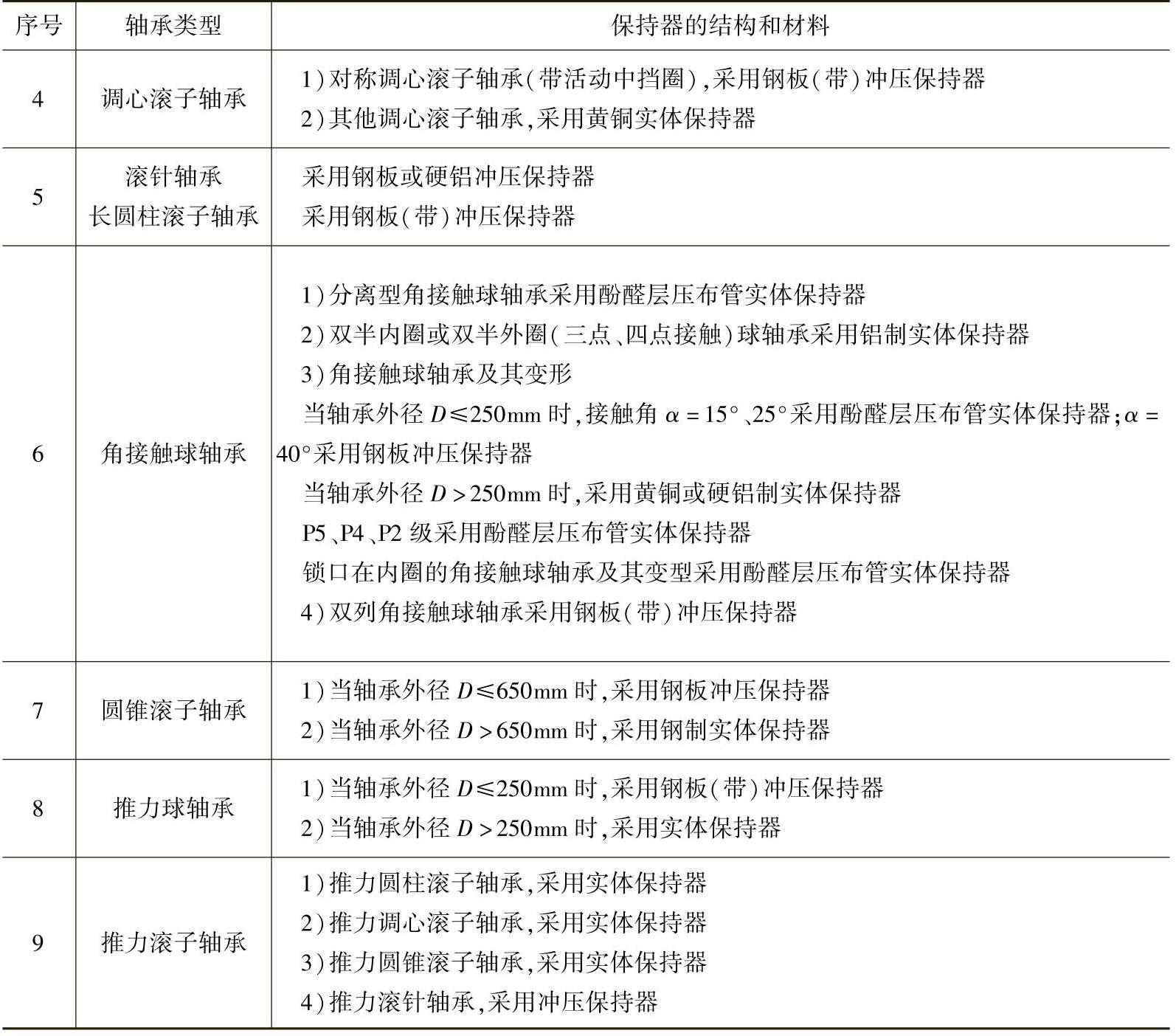

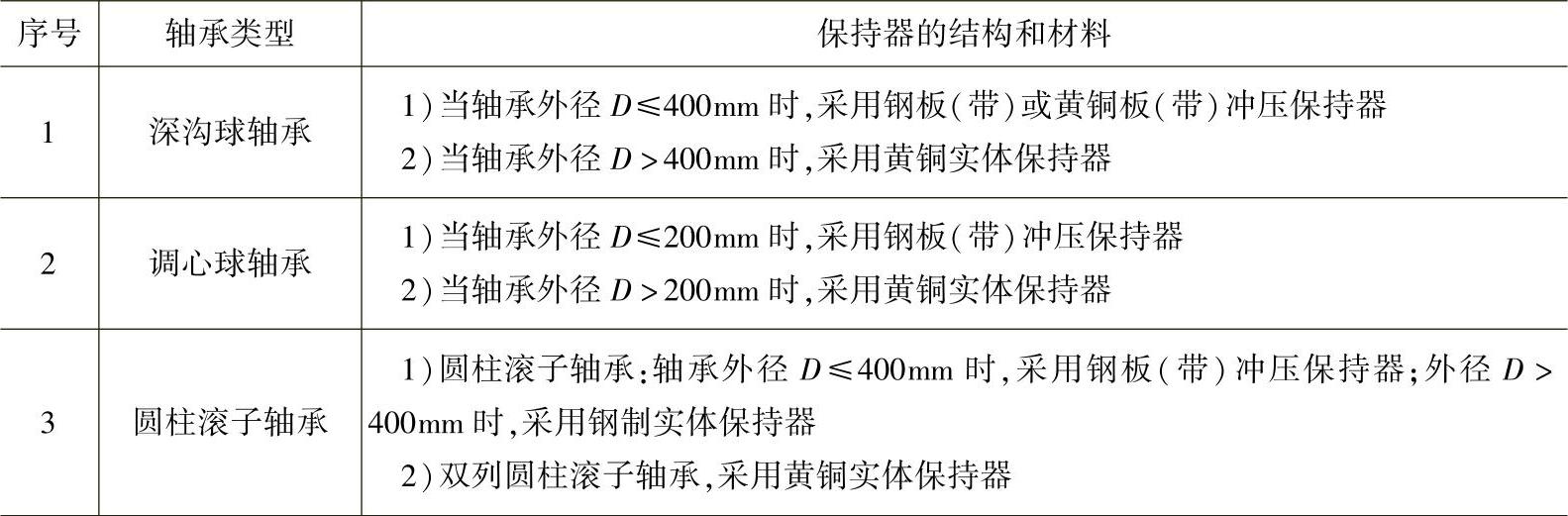

2.凡轴承的保持器采用下列规定的结构和材料时,不编制保持器材料改变的后置代号:


(续)

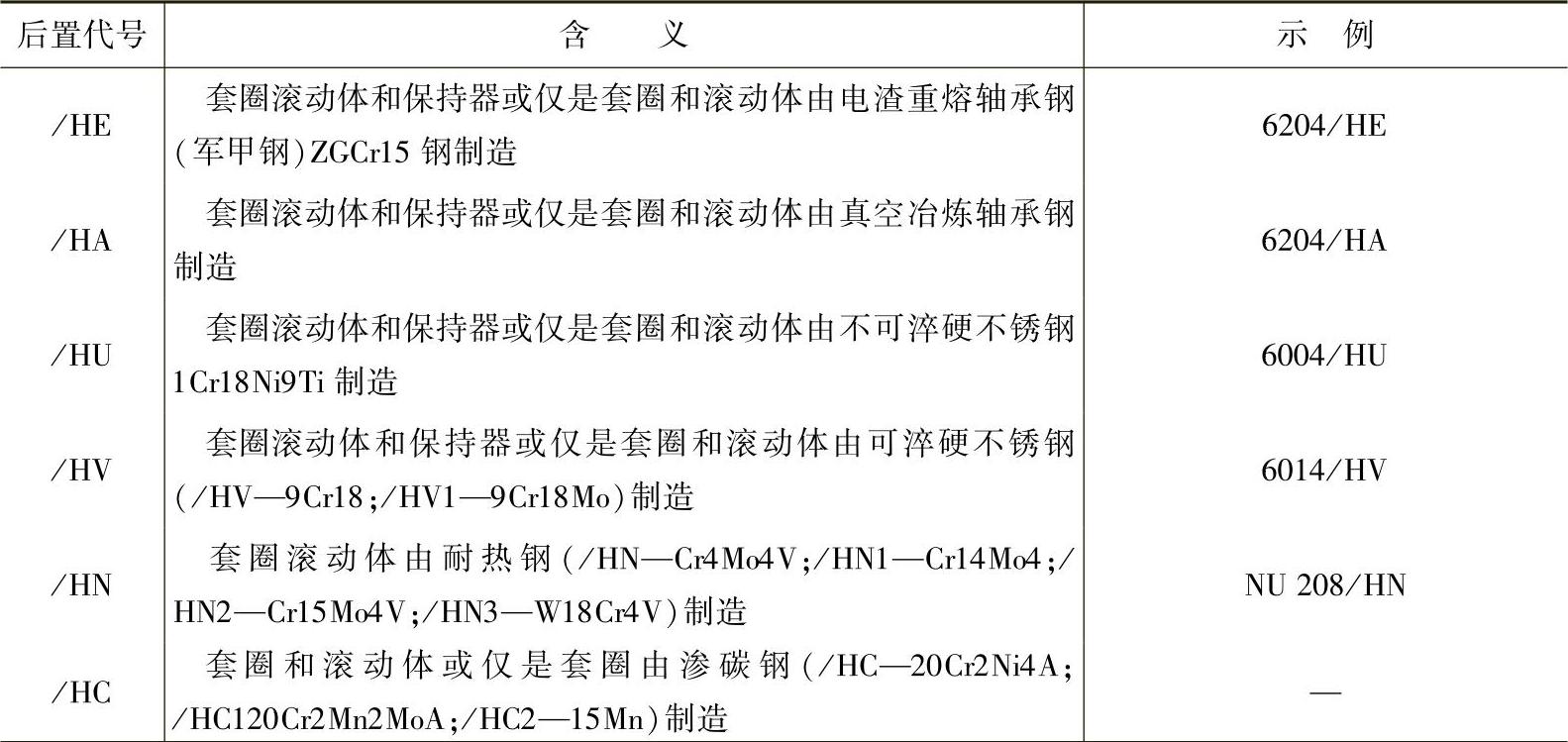

4)轴承零件材料代号按表1-33。

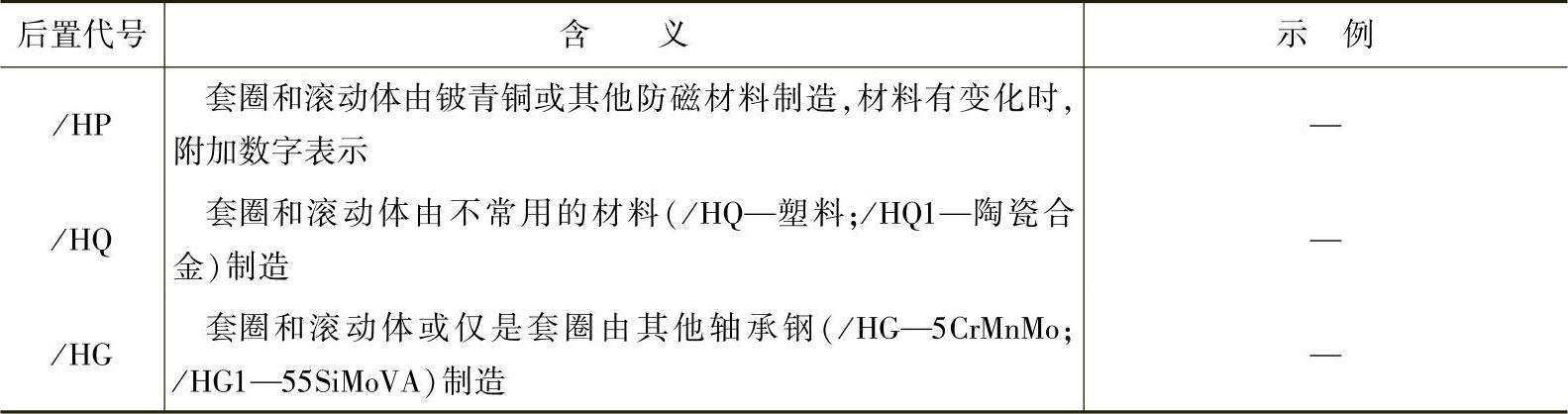

表1-33 轴承零件材料改变代号


(续)


注:一般轴承零件用GCr15轴承钢制造,代号中省略。

5)公差等级代号按表1-34。

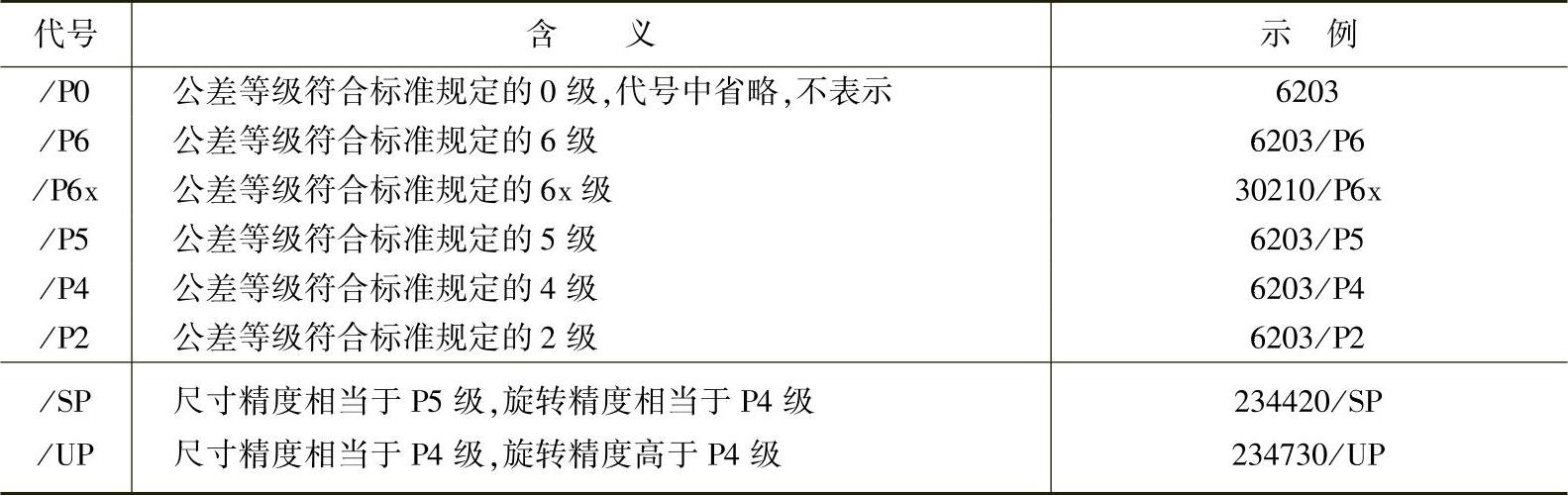

表1-34 公差等级代号


6)游隙代号按表1-35。

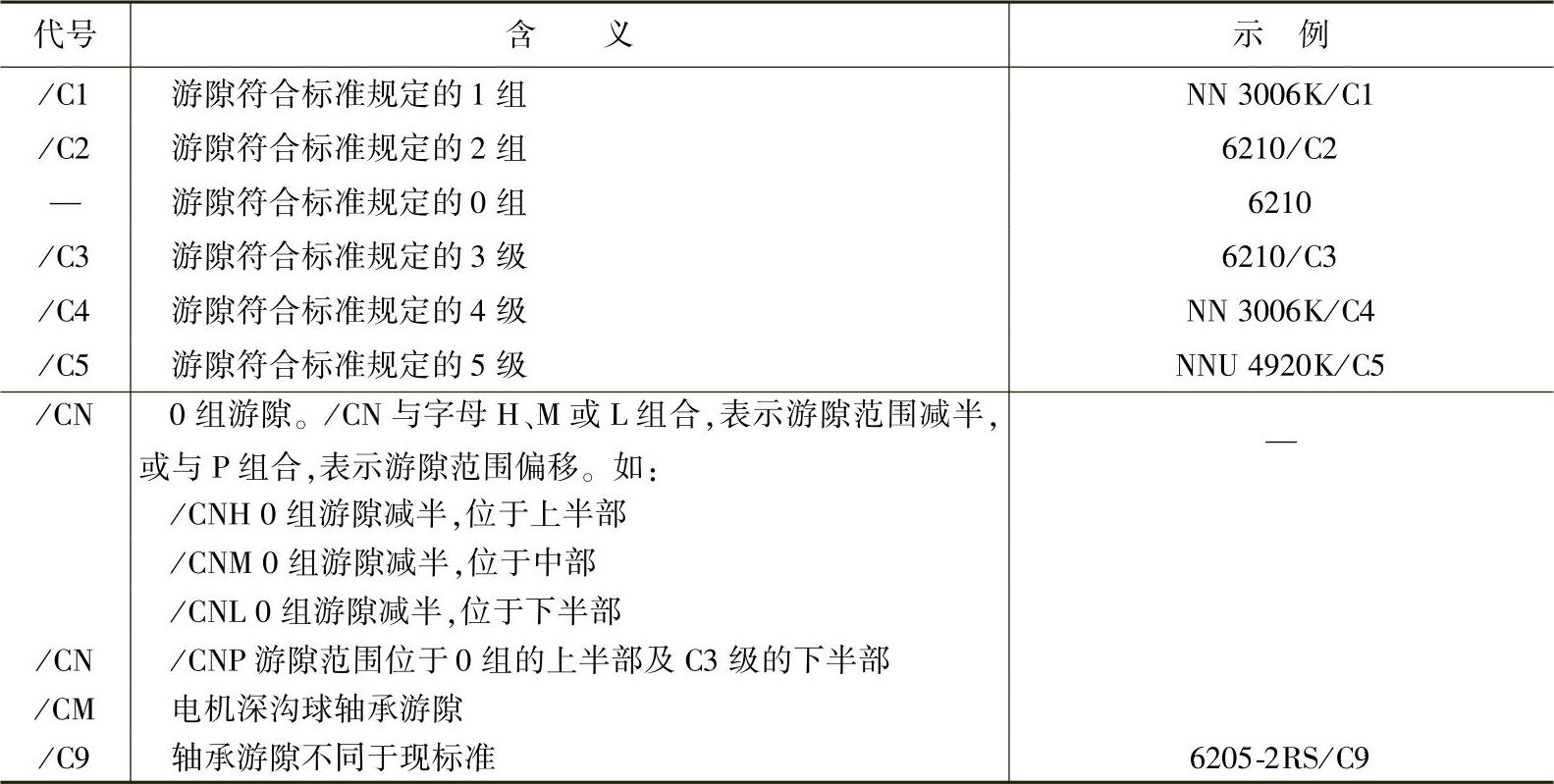

表1-35 游隙代号


注:公差等级代号与游隙代号需同时表示时,可进行简化,取公差等级代号加上游隙组号(0组不表示)组合表示。

例:/P63表示轴承公差等级P6组,径向游隙3组。

/P52表示轴承公差等级P5级,径向游隙2组。

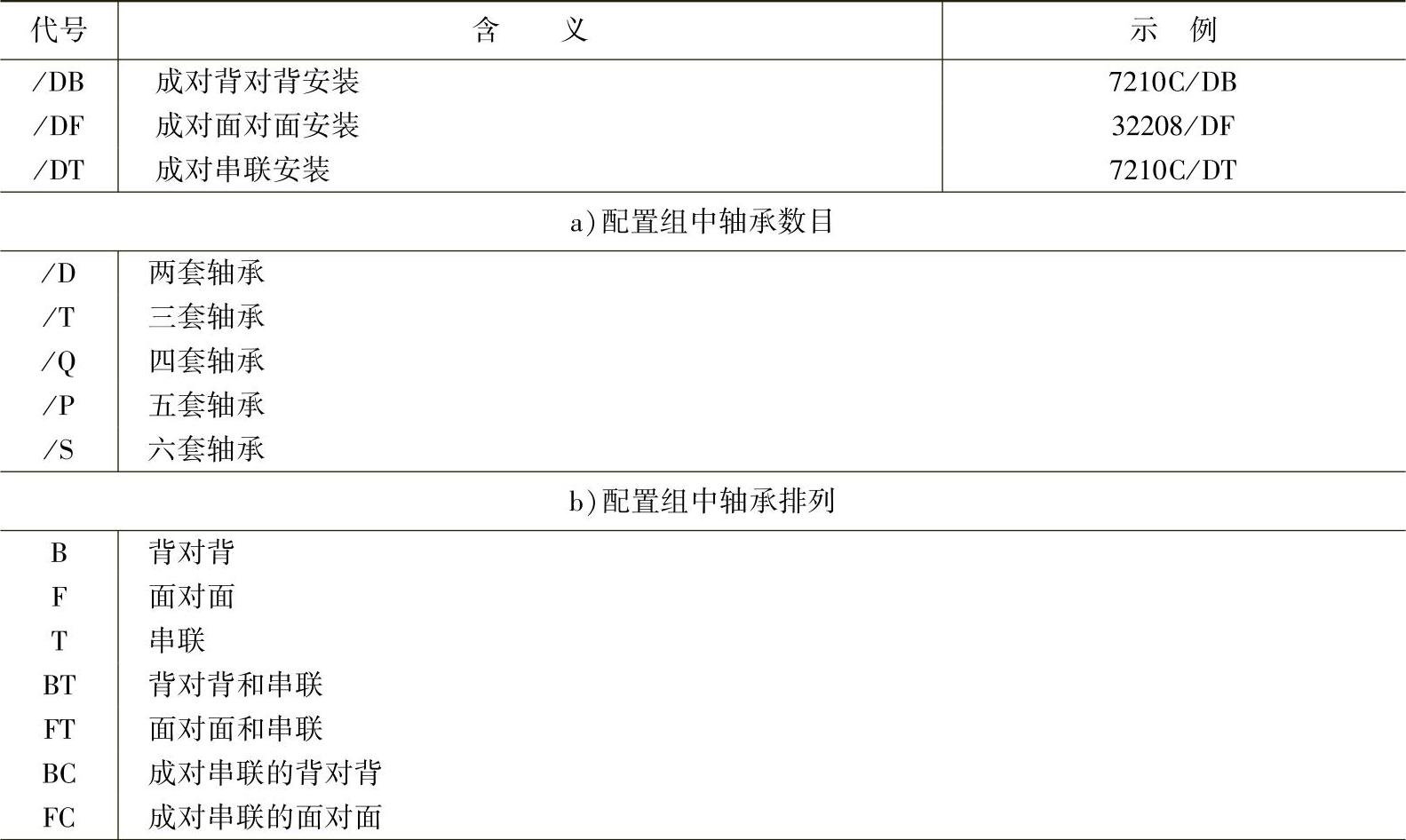

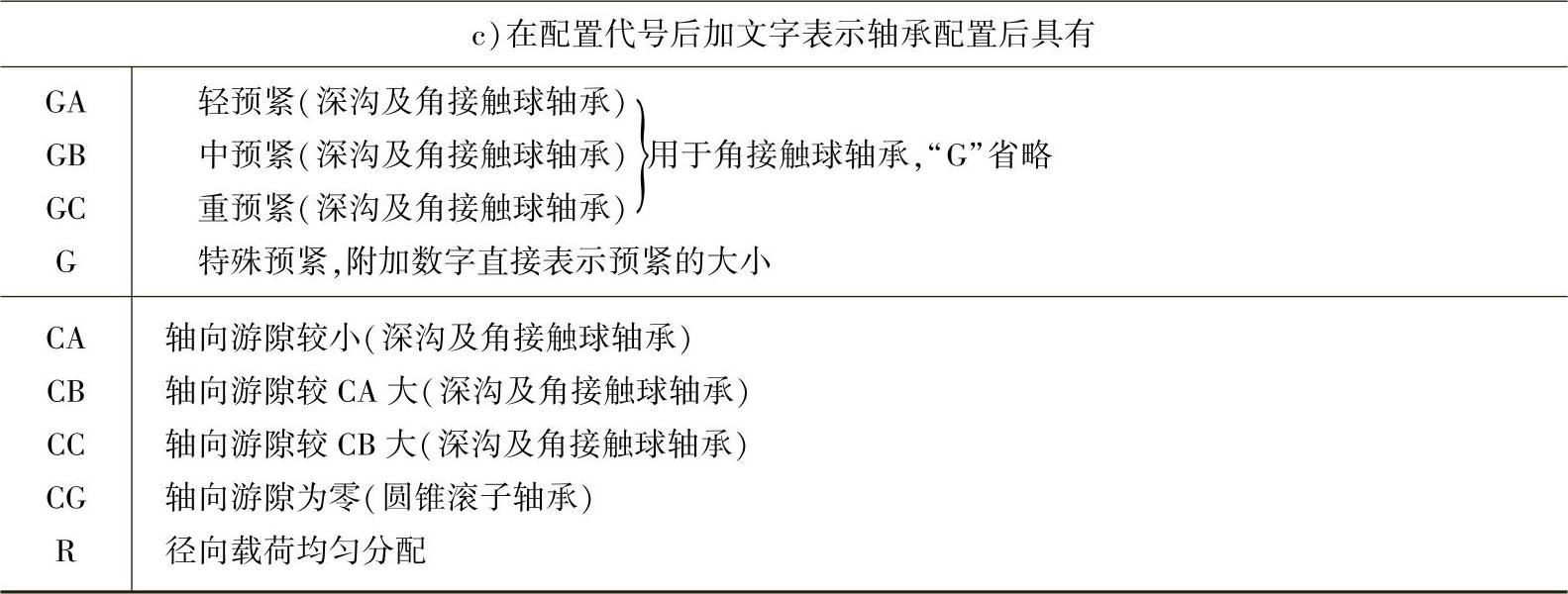

7)配置代号按表1-36。

表1-36 配置代号


注:a、b条可组合成多种配置方式:如成对配置的DB、DF、DT三套配置的TBT、TFT、TT以及四套配置的QBC、QFC、QT、QBT、QFT等

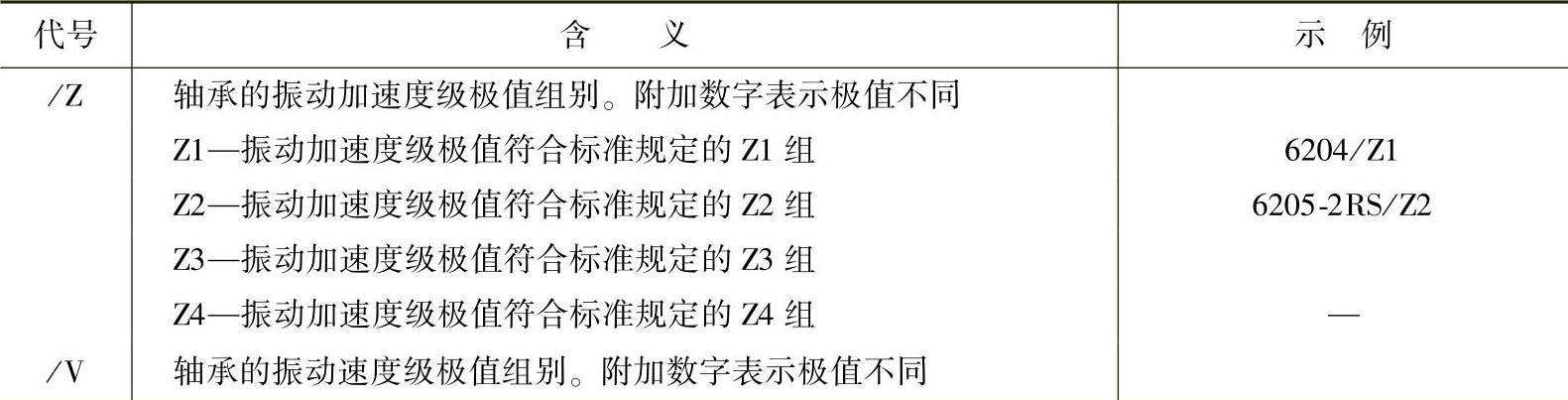

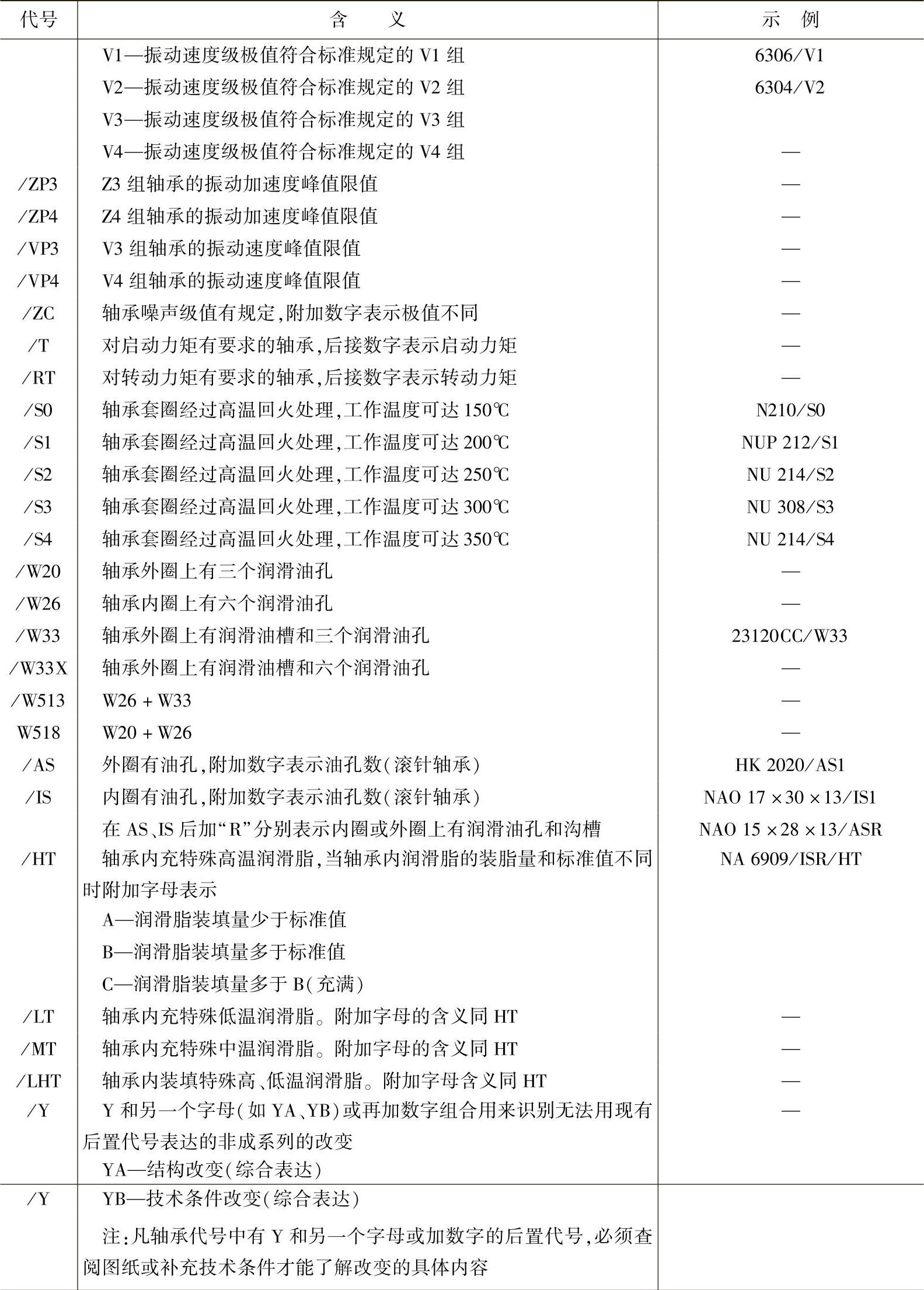

8)其他特性代号按表1-37。

表1-37 其他特性代号


(续)
