TIG焊的工作原理及优缺点分析
【摘要】：TIG焊工作原理示意图如图1-6-1所示。钨在高温下强度高而热应力小，具有良好的高温使用性能，可长时间在高温状态下工作，维持了恒定的电弧长度，保持焊接电流不变。用于TIG焊的惰性保护气体通常有氩气，有时也用氦气或氩与氦的混合气体。图1-6-1 TIG焊工作原理示意图1—焊件 2—填充焊丝 3—惰性气体 4—喷嘴 5—电极夹 6—钨极 7—电弧 8—熔池 9—焊缝TIG焊时，根据焊件坡口形式及接头性能的需要，可以填充焊丝也可以不填充焊丝。
TIG焊工作原理示意图如图1-6-1所示。焊接时，钨极通过电极夹固定，从焊枪喷嘴中伸出一定距离，钨极端部与焊件之间形成电弧，使金属熔化从而形成焊缝。钨具有熔点高（约为3380℃）、热导率高、热膨胀系数小的特点。钨在高温下强度高而热应力小，具有良好的高温使用性能，可长时间在高温状态下工作，维持了恒定的电弧长度，保持焊接电流不变。与此同时，惰性气体以一定的流量从焊枪的喷嘴中连续喷出，在电弧周围形成气罩隔绝空气，以保护钨极、熔池及其邻近热影响区免受大气中氧、氮等的有害作用。惰性气体也称作非活性气体，具有不与其他物质发生化学反应和不溶于金属的性质。用于TIG焊的惰性保护气体通常有氩气，有时也用氦气或氩与氦的混合气体。氩气是由空气分离获得，氦气是由天然气提取而获得，氩气的成本相对较低，在生产中使用较多。

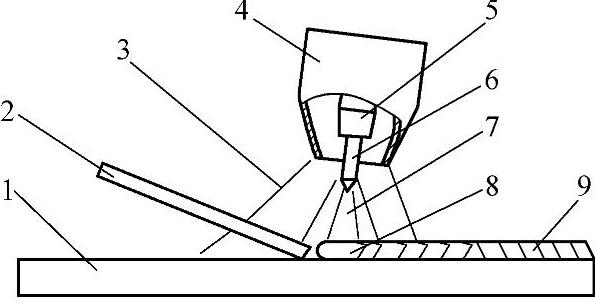

图1-6-1 TIG焊工作原理示意图
1—焊件 2—填充焊丝 3—惰性气体 4—喷嘴 5—电极夹 6—钨极 7—电弧 8—熔池 9—焊缝(https://www.chuimin.cn)
TIG焊时，根据焊件坡口形式及接头性能的需要，可以填充焊丝也可以不填充焊丝。
不加填充焊丝时，利用焊件被焊部位自身熔化形成焊缝。填充焊丝时，可以从电弧的前方把焊丝以手动或自动的方式，按一定的速度向电弧中送进。焊丝熔化后进入熔池，与焊件熔化金属一起冷却凝固形成焊缝。
