在液压系统中，起控制执行元件的起动、停止及换向作用的回路，称为液压方向控制回路。

1.液压换向回路

工作机构的换向，可采用各种换向阀来实现。目前自动化程度越来越高，换向回路应用更为广泛。

1）用电磁换向阀来实现执行元件换向最为方便，但它动作快，换向时会有冲击，一般不宜作频繁换向。即使这样，电磁换向阀换向回路仍是应用最广泛的回路，尤其在自动化程度要求较高的组合机床液压系统中被普遍采用。这种换向回路在前面曾多次出现过，故不再重复。

2）机动换向阀可作频繁换向，且换向可靠性好。但机动换向阀必须配置在执行元件附近，不如电磁换向阀配置灵活。另外，其换向性能也不够完善，如三位机动换向阀，在执行元件运动速度很低的情况下，当挡块和杠杆使换向阀阀芯移动到中间位置时，阀芯有可能将阀的油口A、B封闭、互通或通油箱，使执行元件失去动力而停止，因而出现换向“死点”。若执行元件运动速度较高，虽能克服换向“死点”，但因换向过快会引起换向冲击，所以这种换向回路对换向性能要求较高的机床仍不能满足要求。常采用机液动换向阀的换向回路来达到上述要求。

(https://www.chuimin.cn)

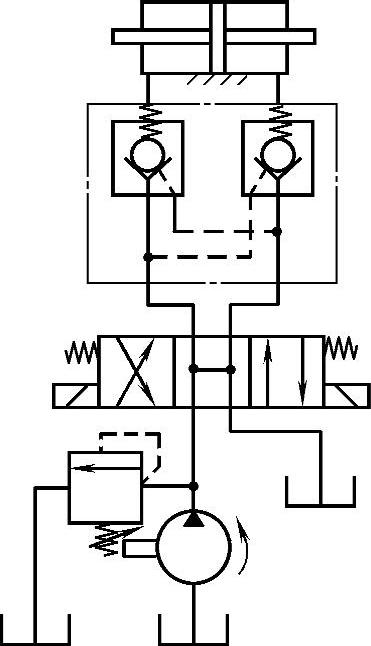

图4-113 液压锁锁紧回路

2.液压锁紧回路

为了使工作机构能在任意位置上停留以及在停止工作时，防止在受力的情况下发生移动，可以采用锁紧回路。

锁紧的方法很多，如采用O形或M形中位机能的三位四通换向阀。当阀芯处于中位时，液压缸的进、出口均被封闭，液压缸停止运动并锁住。但由于换向阀不免有泄漏，因此锁紧效果较差。

图4-113所示为液压锁（两个液控单向阀）锁紧回路。活塞可以在行程的任何位置停止锁紧，其锁紧效果只受液压缸泄漏的影响，因此其锁紧效果好。采用液压锁的锁紧回路，回路中的换向阀应能使液控单向阀的控制油路卸荷，否则不起锁紧作用。所以换向阀采用H型或Y型中位机能，以保证换向阀中位接入回路时，液压锁能立即关闭，活塞停止运动并锁紧。
