任务导引
螺旋传动是靠螺旋与螺纹牙面旋合实现回转运动与直线运动转换的机械传动。同时传递运动和动力，是机械设备和仪器仪表中广泛应用的一种传动机构。如果要将回转运动换成直线运动，你该采用什么来传动呢？
任务要求
识记螺旋传动的组成、类型、特点和应用。
任务实施

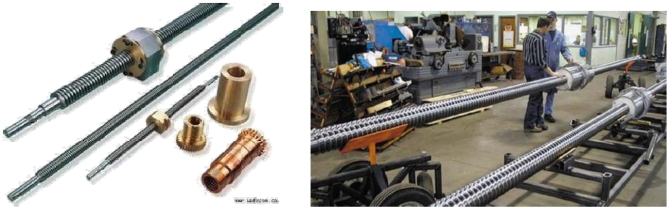

图3.2.1
动画：螺旋传动
图3.2.2
一、概念
螺旋传动是利用螺纹副来传递运动和动力的，由螺杆螺母和机架组成。螺旋副是内外螺纹相互配合组成的运动副。是一种空间运动副。
二、功能
主要用于将旋转运动转换为直线运动（包括螺母固定，螺杆旋转时直线移动，以及螺杆定位置旋转时螺母直线移动）。
图3.3.3
螺旋传动的四种基本形式如表3.2.1所示。

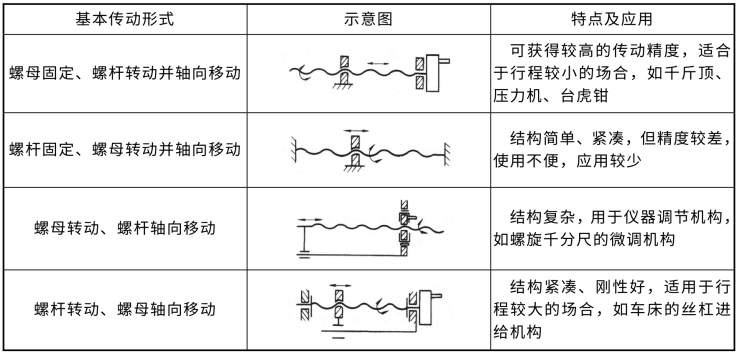

表3.2.1 螺旋传动的四种基本形式
三、分类
螺旋传动按其在机械中的作用可分为：传导螺旋、传力螺旋和调整螺旋。
图3.2.4 传导螺旋
图3.2.5 传力螺旋
图3.2.6 调整螺旋
1.传力螺旋传动

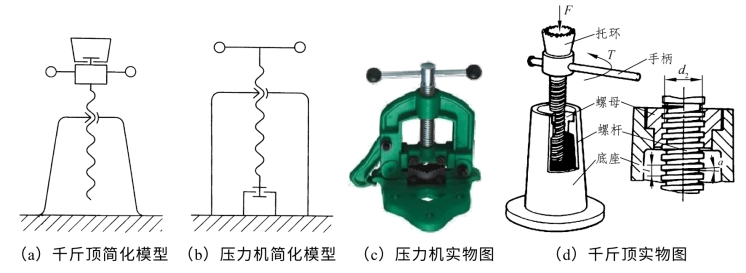

以传递力为主，可用较小的转矩转动产生轴向运动和大的轴向力，如图3.2.7（a）的千斤顶、图3.2.7（b）的压力机。
图3.2.7 传力螺旋传动应用
一般为间歇工作，每次工作时间较短，工作速度也不高，并具有自锁能力。
2.传导螺旋传动
以传递运动为主，并要求有较高的传动精度。

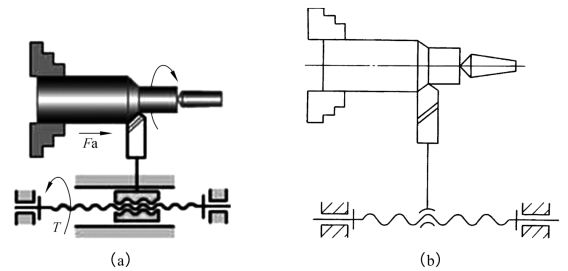

有时也承受较大的轴向力的螺旋为传导螺旋。如图3.2.8所示的金属切削机床的进给螺旋。
图3.2.8 金属切削机床的进给螺旋
传导螺旋常在较长的时间内连续工作，工作速度较高。
3.调整螺旋传动
用以调整（或固定）机械零件（部件）的相互位置，如机床卡盘。压力机的螺旋和量具的测量螺旋等，调整螺旋有时也承受较大的轴向载荷，常在空载下调整，例如用于调整带的张紧程度的调整螺旋等。
图3.2.9 卡盘
四、螺旋机构的特点
（1）结构简单，制造方便，实用性强；
（2）能将较小的回转力矩转变为较大的轴向力；
（3）有较高的运转精度；
（4）传动平稳，工作可靠，必要时可实现自锁；
（5）通常采用矩形、梯形和锯齿形三种螺纹牙型，摩擦损失大，传动效率较低，寿命短。
螺旋机构的应用：用于间断工作的起重千斤顶、螺旋压力机等传力机械，以及传递功率不大的传导机械和仪器、工具中。
*五、螺旋机构的形式
螺旋机构的形式
*六、滚动螺旋传动
滚动螺旋传动
*七、液压螺旋传动
液压螺旋传动
任务拓展与反思
1.请你补充新的螺旋传动，并介绍其结构、特点、工作原理和应用情况。

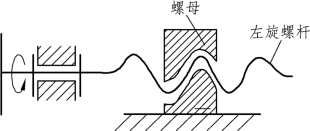

2.已知左旋双线螺杆的螺距为8mm，若螺杆按图3.2.10所示方向回转两周，螺母移动了多少距离？方向如何？
图3.2.10
3.分析千分尺的螺旋传动的工作原理。
图3.2.11 千分尺

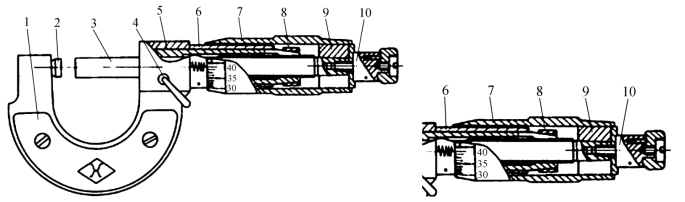

1—尺架；2—砧座；3—测微螺杆；4—锁紧装置；5—螺纹轴套；6—固定套管；7—微分筒；8—螺母；9—接头；10—测力装置
4.分析和观察活动扳手的螺旋传动。
5.螺旋传动就是利用螺旋副固定各个零件之间的相互位置，形成可拆静连接。（ ）
A.对 B.错
6.螺旋传动的特点是（ ）。
A.结构复杂 B.承载大 C.效率高
图3.2.12 活动扳手
