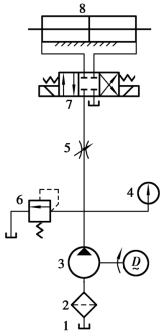

图0.2　液压传动系统原理图

1—油箱;2—滤油器;3—液压泵;4—压力表;5—节流阀;6—溢流阀;7—电磁换向阀;8—液压缸

图0.2 所示为一个简单的液压系统原理图,其工作过程为:电动机带动液压泵3 运转,油箱中的液体经滤油器2 被吸入泵内。液压泵输出的压力油经节流阀5 流到电磁换向阀7。当电磁换向阀的左右端电磁铁均不通电时,阀芯在两端的弹簧力作用下处于中间位置。这时,液压缸的左腔、右腔、进油路及回油路之间均不相通,液压缸活塞锁紧不动。当阀7 右边电磁铁通电时,换向阀在右位工作,压力油经阀7 右位进入液压缸8的右腔,推动活塞向左移动,缸8 左腔的液体经阀7 流回油箱。当阀7 左边电磁铁通电时,换向阀在左位工作,液压泵输出的压力油经阀7 左位进入缸8 左腔,使活塞右移,缸右腔排出的液体经阀7 流回油箱,由此可见,电磁换向阀是控制液体流动方向的。

调节节流阀5 的开口大小,可控制进入液压缸的液体流量,以改变液压缸中活塞的移动速度。在液压泵的出口并联了溢流阀6,液压泵输出液压力的大小可从压力表4 中读出。当液体的压力升高到稍超过溢流阀的调定压力时,溢流阀开启,液体经管道排回油箱,使液体的压力稳定在调定的压力值范围内。溢流阀在稳定系统压力和防止系统过载的同时,还起着把液压泵输出的多余液体排回油箱的作用。

在液压泵的入口安了一个滤油器2,液压泵从油箱吸进的液体先经过滤油器,以起到滤清油液的作用。(https://www.chuimin.cn)

从以上分析看出,一个完整的液压系统除了工作介质外,均由以下4 个部分组成:

①动力装置　如液压泵。由它将电动机输出的机械能转换成液体的压力能。

②执行装置　如液压缸和液压马达。它是将液体的液压能转换为机械能的能量转换元件。

③控制与调节装置　包括各种控制阀类(如方向阀、压力阀、流量阀)。它们的作用是分别控制液压系统液体的流动方向、压力和流量大小,以满足执行元件对运动方向、力和速度的要求。

④辅助元件　如油箱、油管、滤油器、蓄能器、压力表等,分别起贮油、输油、过滤、贮存压力能、测压等作用,是液压系统中不可缺少的重要组成部分。但从液压系统的工作原理来看,它们是起辅助作用的。
