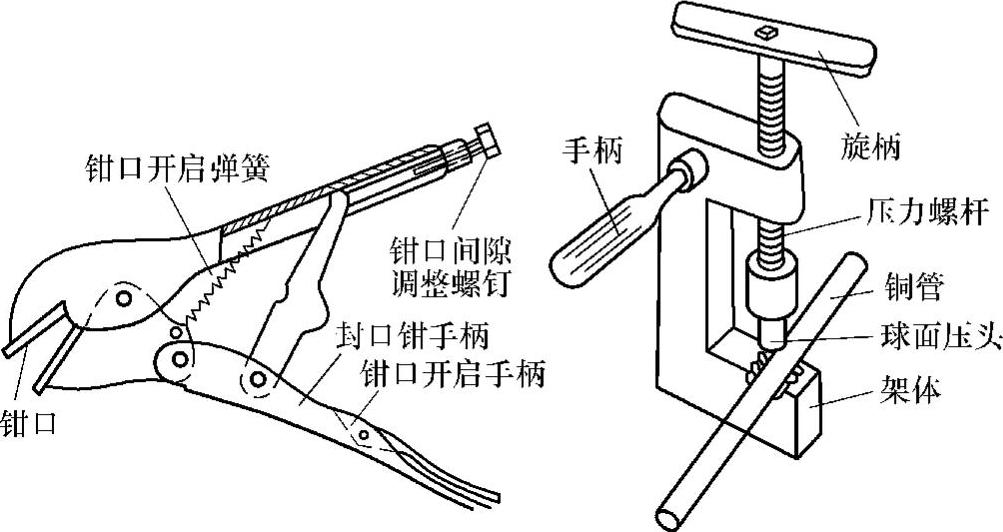

【摘要】：电冰箱、空调器维修常需进行管道加工，管道加工主要包括切管、扩口和弯管等。首先取管径为3～12mm适当长的一段纯铜管作为被加工对象。取一段直径在20mm以下，长度为200～300mm的纯铜管，作为加工工件。封口钳是用于截断并密封管路的某一处，以便检修、装拆制冷部件的专用工具。封口钳分为钢管夹扁和手动夹扁两种形式。操作时只要将被加工管路放到钳口处，紧握封口钳的两个手柄合掌用力即可完成操作，其外形与结构如图7-49所示。

电冰箱、空调器维修常需进行管道加工，管道加工主要包括切管、扩口和弯管等。

（1）切管

1）割管器结构。当制作换热器或修复制冷管道时，需要截去适当长度的管道。而割管器就是切断纯铜管或铝管等金属管的专用切断工具。割管器可切管径的范围是3～25mm，小型割管器可对直径为3～12mm的管子进行切断操作。它由刀片、滚轮、支架、调整旋钮和螺杆等组成，其结构如图7-43所示。在实施切管时，将欲切断的管子放在管子割刀的导向槽内，夹在刀片与滚轮之间，并使割刀与管子垂直，再旋紧手柄，让割刀刀片接触铜管。然后将割刀旋转，在旋转割刀的同时旋转手柄进刀，大约每旋转两周进刀一次，而且每次进刀不宜过深。过分用力进刀会增加毛刺，或将铜管压扁。故在进刀时，进刀速度要慢，用力要小。

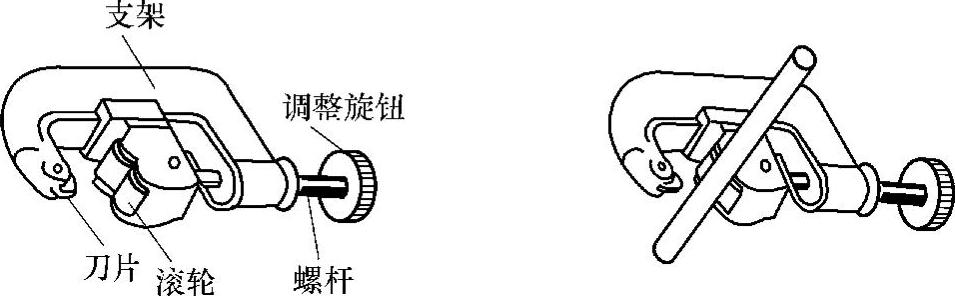

图7-43 割管器结构

2）切管使用方法。首先取管径为3～12mm适当长的一段纯铜管作为被加工对象。具体步骤如下：

①旋动调整旋钮，使刀片与支撑滚轮的距离与所选管径相一致。

②将被加工的铜管放置在刀片与滚轮之间，此时管子的侧壁要紧贴两个滚轮的中间。

③调整旋钮使刀片的刀口与被加工的铜管垂直夹紧。

④旋动调整旋钮使刀片的刀刃切入管壁，同时均匀地将割管器整体环绕铜管旋转一周。

⑤顺时针调整旋钮1/4圈，使割刀再次进一步切入管壁，然后再转动割管器。依次重复进行直至铜管被切断。

⑥对切断铜管的管口进行修整，使其无毛刺和缩口现象，表面应光滑整齐。

（2）扩口

管子的焊接、全接头连接和半接头连接都需要对管口进行扩口，管子的扩口加工包括扩喇叭口和扩杯形口两种。

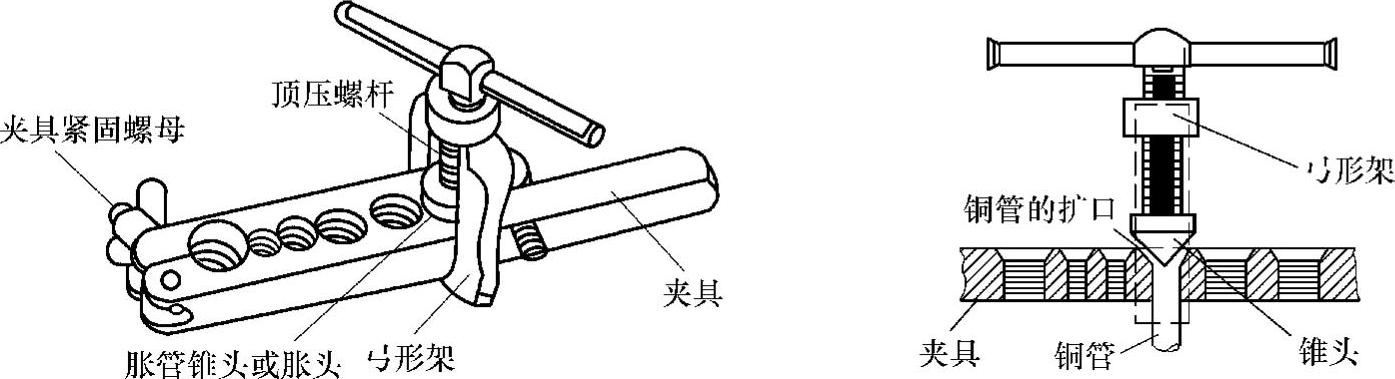

图7-44 胀管器

1）扩喇叭口。胀管器是用于铜管扩口的专用工具，扩口的形状有“喇叭口”和“圆柱形口”两种形式。喇叭口的形状用于螺纹形状的密封，而圆柱形口的形状用于相同管径两管子的连接，即一根管子插入到另一根管之中后焊接的连接。胀管器主要由夹具、弓形架、顶压螺杆、夹具紧固螺母和胀管锥头或胀头等组成。圆柱形扩口其配套的系列胀头对于不同管径的扩口深度和间隙都已经做成标准件，一般管径小于10mm时，扩口深度约为6～10mm，间隙值为0.06～0.1mm夹具被制成对称的两半，一端用销子联接，另一端用紧固螺母和螺栓固定，两半对合后按不同的管径制成螺纹状，其目的是便于更紧地夹紧被加工对象。孔的上沿制成60°的倒角，以便扩出喇叭口，其结构如图7-44所示。在实际操作时，将被扩铜管放置在相应管径的夹具孔内，拧紧夹具上的紧固螺母后可将铜管牢牢夹住，通过拧动顶压螺杆使铜管口被加工成形。

2）扩杯形口。采用扩管冲头，它是冲胀铜管杯形口的专用工具，结构如图7-45所示。扩管冲胀杯形口时，应先将铜管夹于与扩口工具相同直径的孔内，铜管露出的高度为H（稍大于管径D约1～2mm）。然后选用扩口内径等于D（0.1～0.2mm）规格的扩管冲头，并涂上一层润滑油，再插入铜管内，用手锤敲击扩管冲头。敲击时用力不要过猛，每次敲击后，必须轻轻地转动扩管冲头，否则冲头不容易取出来。

3）扩口使用方法。首先截取一段直径为5～10mm，长为50mm的铜管作为备料。操作过程如下：

◆扩喇叭口

图7-45 扩管冲头

①将备料加热（烧红）后常温冷却，即进行退火处理。

②用锉刀将铜管的胀扩口挫平修整。

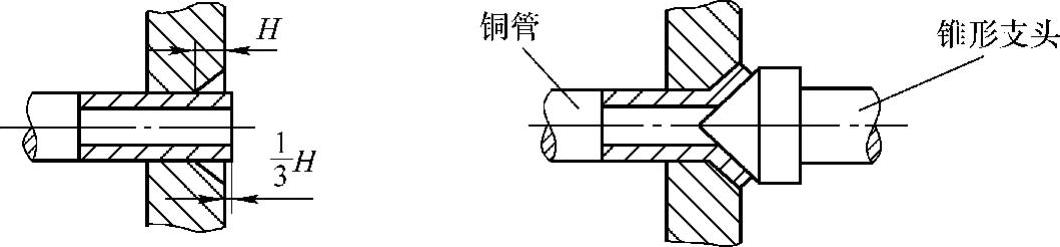

③把铜管放置在相应管径的夹具孔中，铜管应露出喇叭口倒角高度的1/3，如图7-46所示。拧紧夹具上的紧固螺母，将铜管夹紧。

④将涂有冷冻油（起润滑作用）的锥头旋固在弓形架的顶压螺杆上，把弓形架固定在夹具上，让锥头顶住管口。

⑤缓慢轻力（避免将管口胀裂）地旋紧螺杆，使螺杆渐渐地进入管口，直至其成为喇叭口。喇叭口应圆正光滑且无裂纹。

图7-46 铜管露出夹具高度尺寸(https://www.chuimin.cn)

◆扩圆柱形口

①将备料加热（烧红）后常温冷却，即进行退火处理。

②用挫刀将铜管的胀扩口挫平修整。

③把铜管放置在相应管径的夹具孔中，铜管口露出夹具表面的高度应大于铜管直径1～3mm。拧紧夹具上的紧固螺母，将铜管夹紧。

④将涂有冷冻油（起润滑作用）的圆柱形标准胀头旋固在弓形架的顶压螺杆上，把弓形架固定在夹具上，让圆柱形标准胀头顶住管口。

⑤缓慢轻力（避免将管口胀裂）地旋紧螺杆，使螺杆渐渐地进入管口，直至其成为圆柱形口。圆柱形口应圆正光滑且无裂纹。

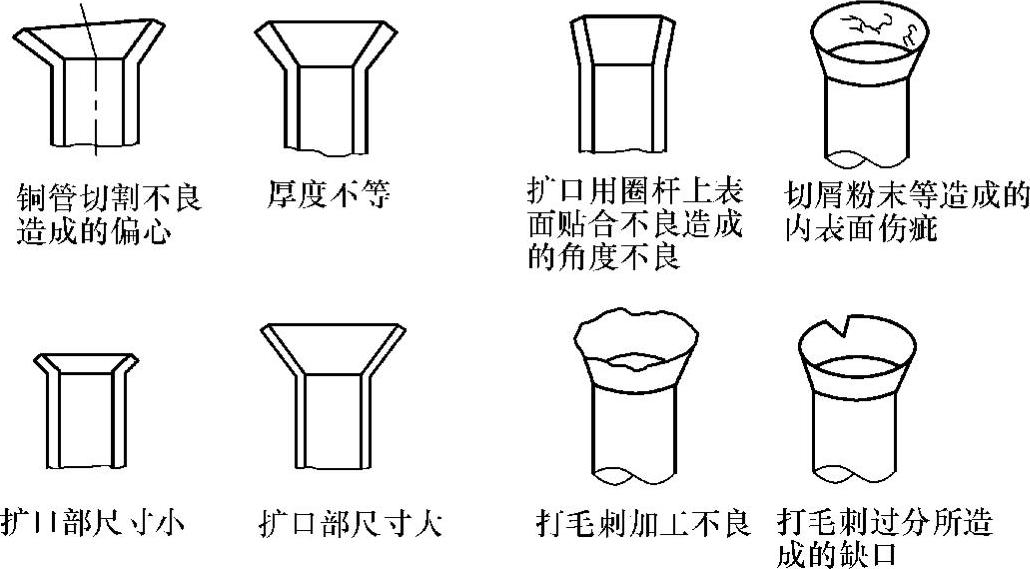

4）扩口的要求。扩出的喇叭口应当光滑，无裂纹和卷边，扩口无伤疵。扩成后的喇叭口既不能小，也不能大，以压紧螺母能灵活转动而不致卡住为宜。如图7-47所示的都是不合格的喇叭口形状。在操作中若遇到这些形状的喇叭口，都应割掉后重新加工，以保证喇叭口连接质量。

（3）弯管

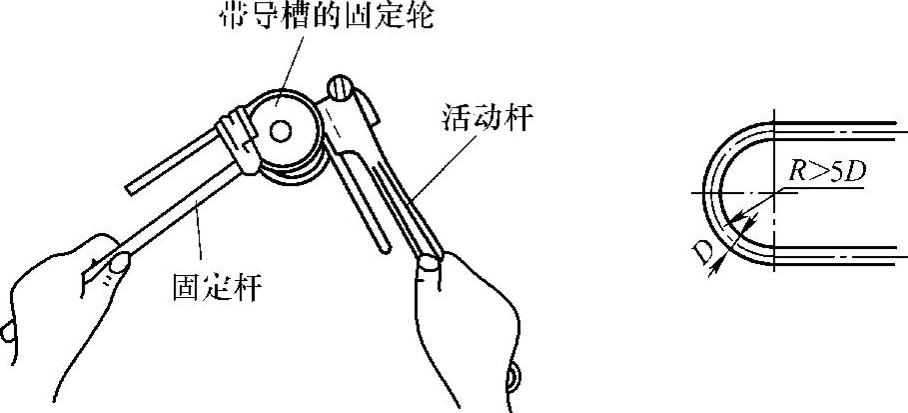

1）弯管器。手动弯管器是用来弯制管径在20mm以下铜管的专用工具。当管径在20mm以上时，必须用弯管机。手动弯管器主要由弯管角度盘、固定杆和活动杆等组成。操作时将被加工的管子放入带导槽的固定轮和固定杆之间，然后转动活动杆即可完成加工程序。弯曲半径应大于被弯曲管径的5倍，其外形及结构如图7-48所示。
