探究激光打印机的结构与功能

2025-09-29 理论教育版权反馈

【摘要】：激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。图9-55 激光打印机的工作过程

激光打印机是由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成，其作用是把接口电路送来的二进制点阵信息调制在激光束上，之后扫描到感光体上。感光体与照相机构组成电子照相转印系统，把射到感光鼓上的图文映像转印到打印纸上，其原理与复印机相同。激光打印机是将激光扫描技术和电子显像技术相结合的非击打输出设备。它的机型不同，打印功能也有区别，但工作原理基本相同，都要经过：充电、曝光、显影、转印、消电、清洁、定影七道工序，其中有五道工序是围绕感光鼓进行的。当把要打印的文本或图像输入到计算机中，通过计算机软件对其进行预处理。然后由打印机驱动程序转换成打印机可以识别的打印命令（打印机语言）送到高频驱动电路，以控制激光发射器的开与关，形成点阵激光束，再经扫描转镜对电子显像系统中的感光鼓进行轴向扫描曝光，纵向扫描由感光鼓的自身旋转实现。激光打印机的工作过程如图9-55所示。

感光鼓是一个光敏器件，有受光导通的特性。表面的光导涂层在扫描曝光前，由充电辊充上均匀电荷。当激光束以点阵形式扫射到感光鼓上时，被扫描的点因曝光而导通，电荷由导电基对地迅速释放。没有曝光的点仍然维持原有电荷，这样在感光鼓表面就形成了一幅电位差潜像（静电潜像），当带有静电潜像的感光鼓旋转到载有墨粉磁辊的位置时，带相反电荷的墨粉被吸附到感光鼓表面形成了墨粉图像。

当载有墨粉图像的感光鼓继续旋转，到达图像转移装置时，一张打印纸也同时被送到感光鼓与图像转移装置的中间，此时图像转移装置在打印纸背面施放一个强电压，将感光鼓上的墨粉像吸引到打印纸上，再将载有墨粉图像的打印纸上送入高温定影装置加温、加压热熔，墨粉熔化后浸入到打印纸中，最后输出的就是打印好的文本或图像。(https://www.chuimin.cn)

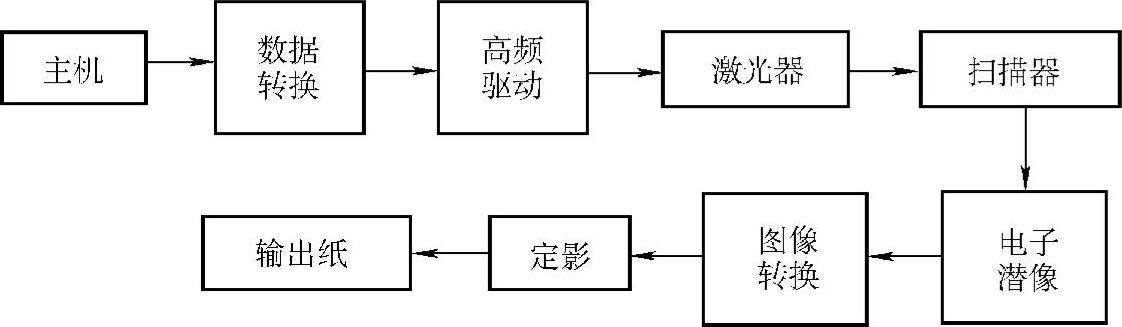

图9-55 激光打印机的工作过程
