1.烟气洗涤工艺及废水性质

从冲天炉引出的烟气（含有部分煤气，也称荒煤气），先经过重力除尘，然后进入洗涤设备。烟气的洗涤和冷却是通过在洗涤塔和文丘里管中水、气对流接触而实现的。由于水与烟气直接接触，烟气中的细小固体杂质进入水中，水温随之升高，一些矿物质和烟气中的酚、氰等有害物质也被部分地溶入水中，形成了冲天炉烟气洗涤水。洗涤后的烟气进入燃烧室，经加热燃烧，然后进入换热器，加热冷空气。

有代表性的洗涤工艺有洗涤塔、文丘里管并联洗涤工艺和双文丘里管串联洗涤工艺，如图8-91、图8-92所示。

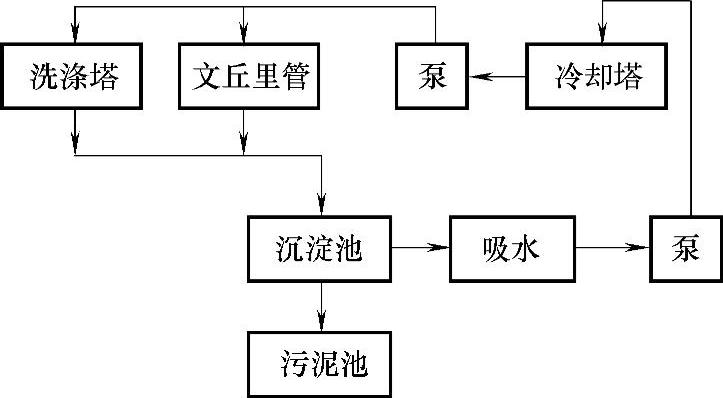

图8-91 洗涤塔、文丘里管并联供水洗涤工艺流程

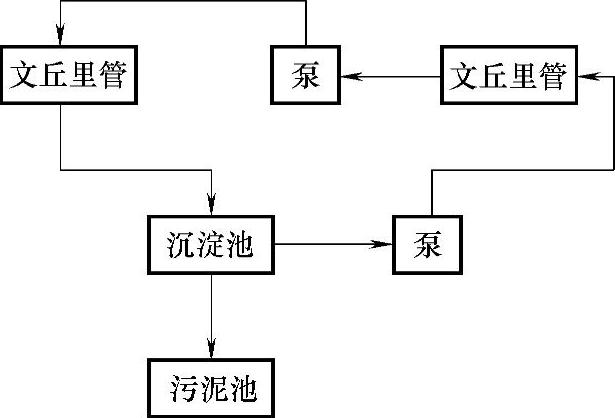

图8-92 双文丘里管串级洗涤工艺流程

2.烟气洗涤水处理工艺流程

冲天炉烟气洗涤水处理工艺主要包括沉淀（或混凝沉淀）、水质稳定、降温、污泥处理四部分。沉淀去除悬浮物，采用辐射式沉淀池为多，效果较好。国内采用的工艺流程有以下几种。

1）石灰软化—碳化法工艺流程。洗涤烟气后的污水经辐射式沉淀池加药混凝沉淀后，出水的80%送往降温设备（冷却塔），其余20%经出水泵送往加速澄清池进行软化，软化水和冷却水混合流入加烟井，进行碳化处理，然后用水泵送回烟气洗涤设备循环使用。从沉淀池底部排出泥浆，送至浓缩池进行二次浓缩，然后送真空过滤机脱水。浓缩池溢流水回沉淀池，或直接去吸水井供循环使用。瓦斯泥送入储泥仓，供烧结做原料。工艺流程如图8-93所示。

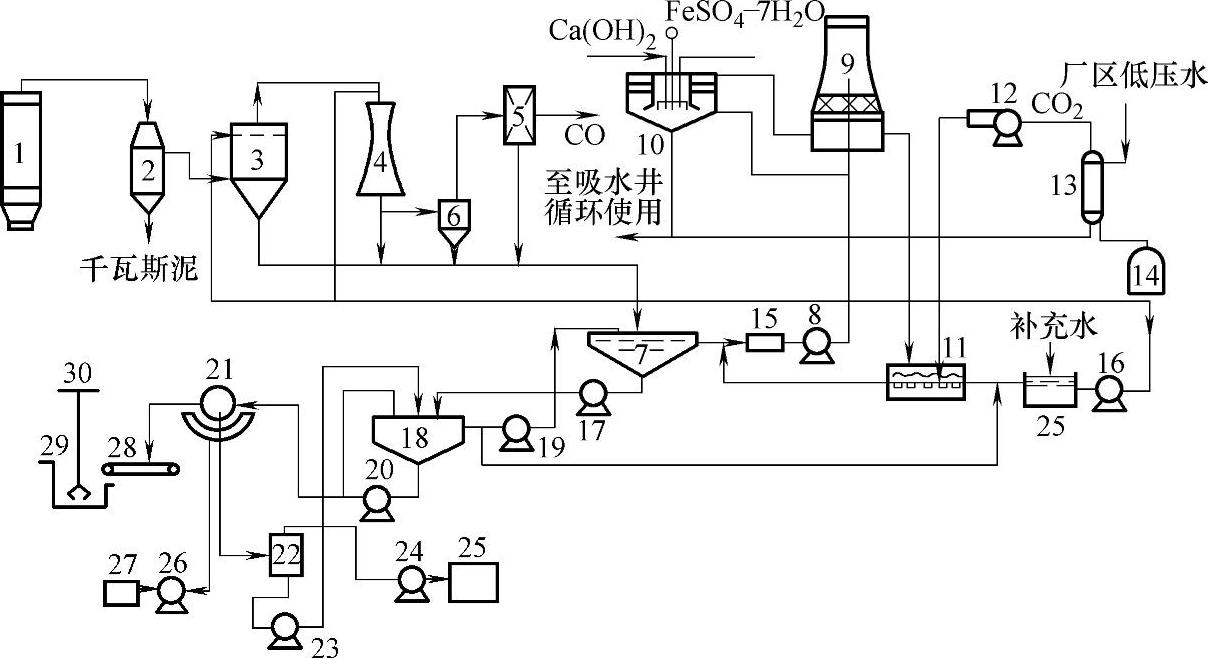

图8-93 石灰软化—碳化法循环系统流程(https://www.chuimin.cn)

1—冲天炉 2—干式除尘器 3—洗涤塔 4—文丘里管 5—蝶阀组 6—脱水器 7—ϕ30m辐射沉淀池 8—上塔泵 9—冷却塔 10—机械加速澄清池 11—加烟机 12—抽烟机 13—泡沫塔 14—烟道 15—吸水井 16—供水泵 17—泥浆泵 18—ϕ12m浓缩池 19—提升泵 20—砂泵 21—真空过滤机 22—滤液缸 23—砂泵 24—真空泵 25、27—循环水箱 26—泵 28—带式输送机 29—储泥仓 30—天车抓斗

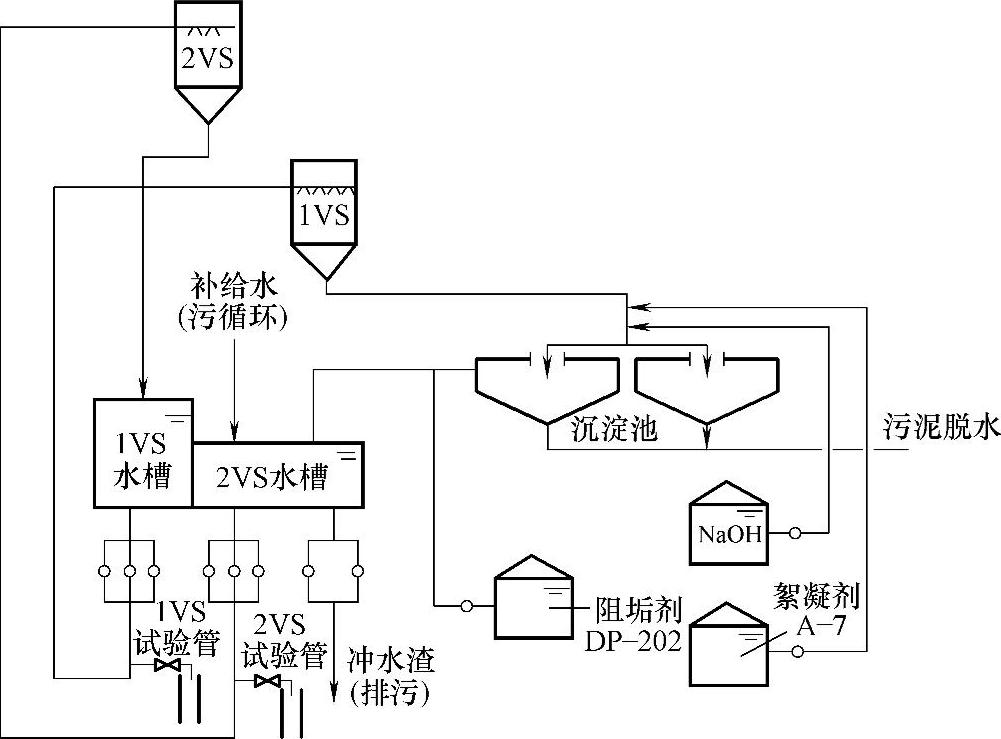

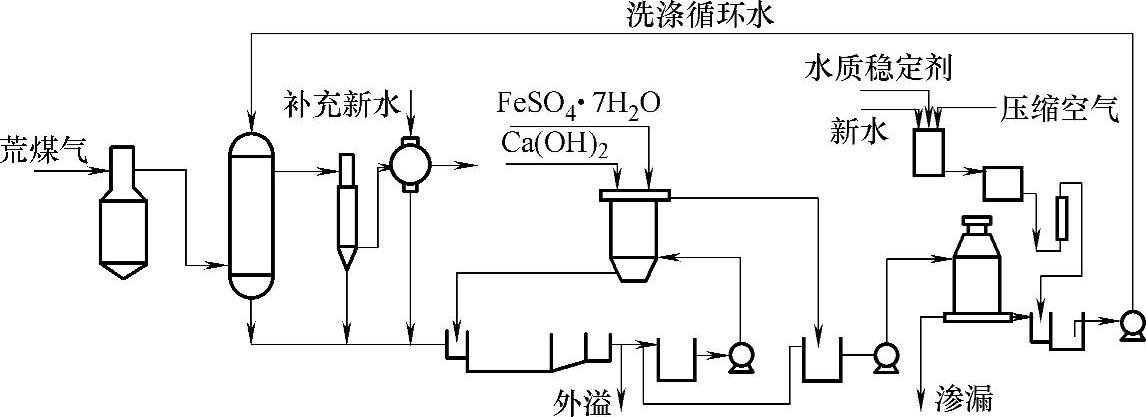

2）投加药剂法工艺流程。洗涤烟气后的废水经沉淀池进行混凝沉淀，在沉淀池出口的管道上投加阻垢剂，阻止碳酸钙结垢，同时防止氧化铁、二氧化硅、氢氧化锌等结合生成水垢，在使用药剂时应调节pH。为了保证水质在一定的浓缩倍数下循环，定期向系统外排污，不断补充新水，使水质保持稳定，其工艺流程如图8-94所示。

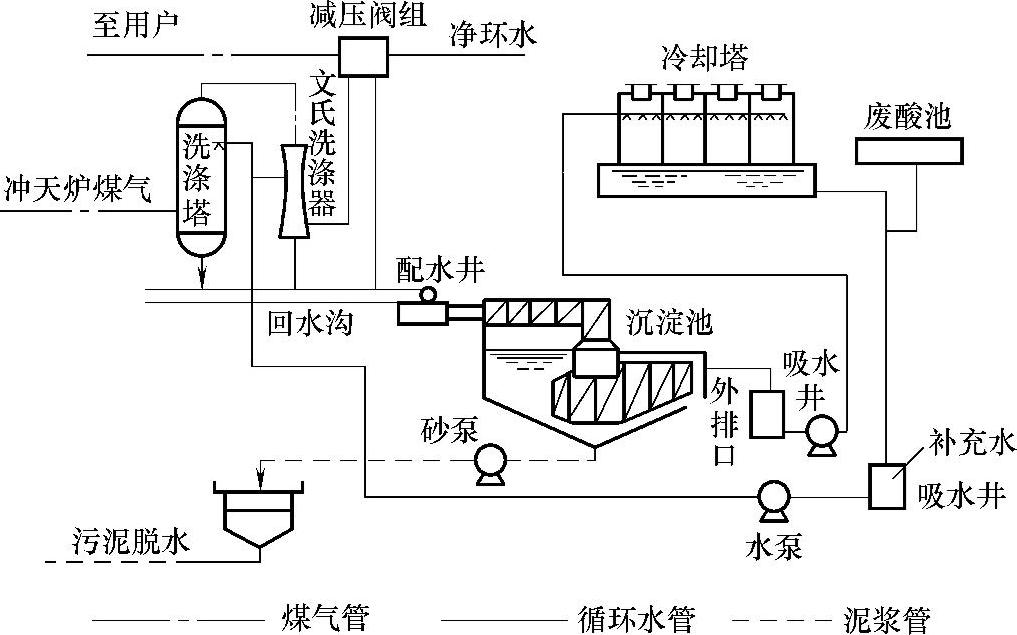

3）酸化法工艺流程。从烟气洗涤塔排出的废水，经辐射式沉淀池自然沉淀（或混凝沉淀），上层清水送至冷却塔降温。然后由塔下集水池输送到循环系统，在输送管道上设置加酸口，废酸池内的废硫酸通过胶管适量均匀地加入水中。其工艺流程如图8-95所示。
