宏观检验方法及标准：铸件外观质量、尺寸公差和缺陷分类
【摘要】：铸件外观质量检验，指铸件表面状况和达到用户要求的程度，包括表面粗糙度、表面缺陷、尺寸公差、形状和重量偏差等。一般用观察或仪器等检验，常用的方法有荧光检验、着色检验、煤油浸润检验和磁粉检验等。表7-77 铸件外观质量检验项目铸件表面粗糙度标准如表7-78。表7-79 铸件尺寸公差数值 铸件成品几何尺寸检验。表7-81 大批量连续生产的铸件公差等级铸件质量缺陷分类见表7-82。
铸件外观质量检验，指铸件表面状况和达到用户要求的程度，包括表面粗糙度、表面缺陷、尺寸公差、形状和重量偏差等。一般用观察或仪器等检验，常用的方法有荧光检验、着色检验、煤油浸润检验和磁粉检验等。检验项目见表7-77。
表7-77 铸件外观质量检验项目（GB/T6060.1—1997）
铸件表面粗糙度标准如表7-78。

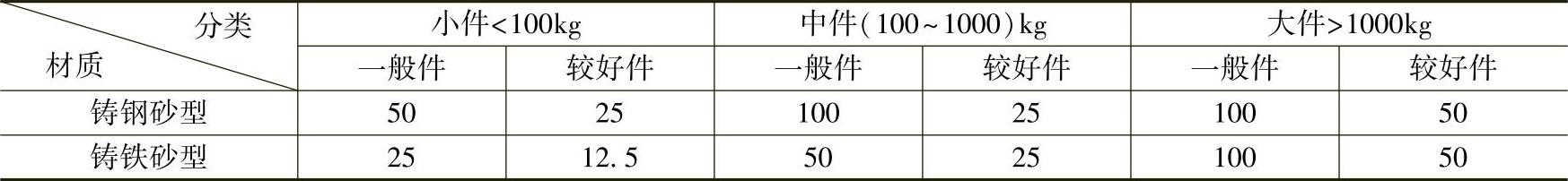

表7-78 铸件表面粗糙度（Ra值μm）
铸件成品几何尺寸检验。主要一种方法是采用划线法检查毛坯的加工余量是否足够。另一种方法是：用毛坯的参考基准面（也称工艺基准面）作为毛坯的检验基准面的相对测量法（需要测量相对基准面的尺寸及进行简单换算）。
铸件尺寸公差数值见表7-79，单件小批量生产的铸件公差等级见表7-80，大批量连续生产的铸件公差等级见表7-81。
表7-79 铸件尺寸公差数值（GB/T6414—1999） （单位：mm）
（续）
表7-80 单件小批量生产的铸件公差等级（GB/T6414—1999）(https://www.chuimin.cn)
注：铸件基本尺寸≤10mm时，其公差等级提高3级；大于10mm至等于15mm时，其公差等级提高2级；大于16mm至25mm时，其公差等级提高1级。
表7-81 大批量连续生产的铸件公差等级（GB/T6414—1999）

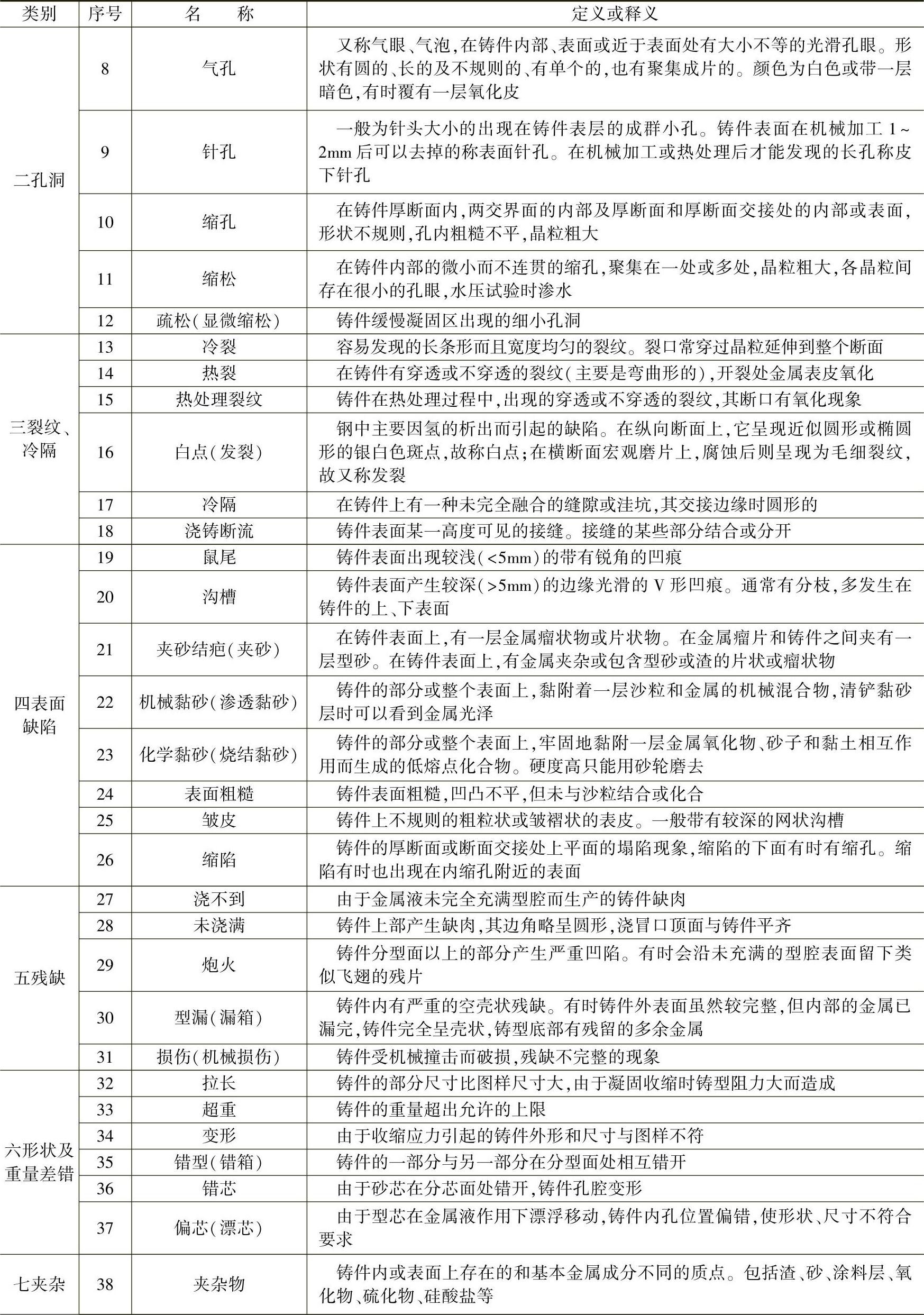

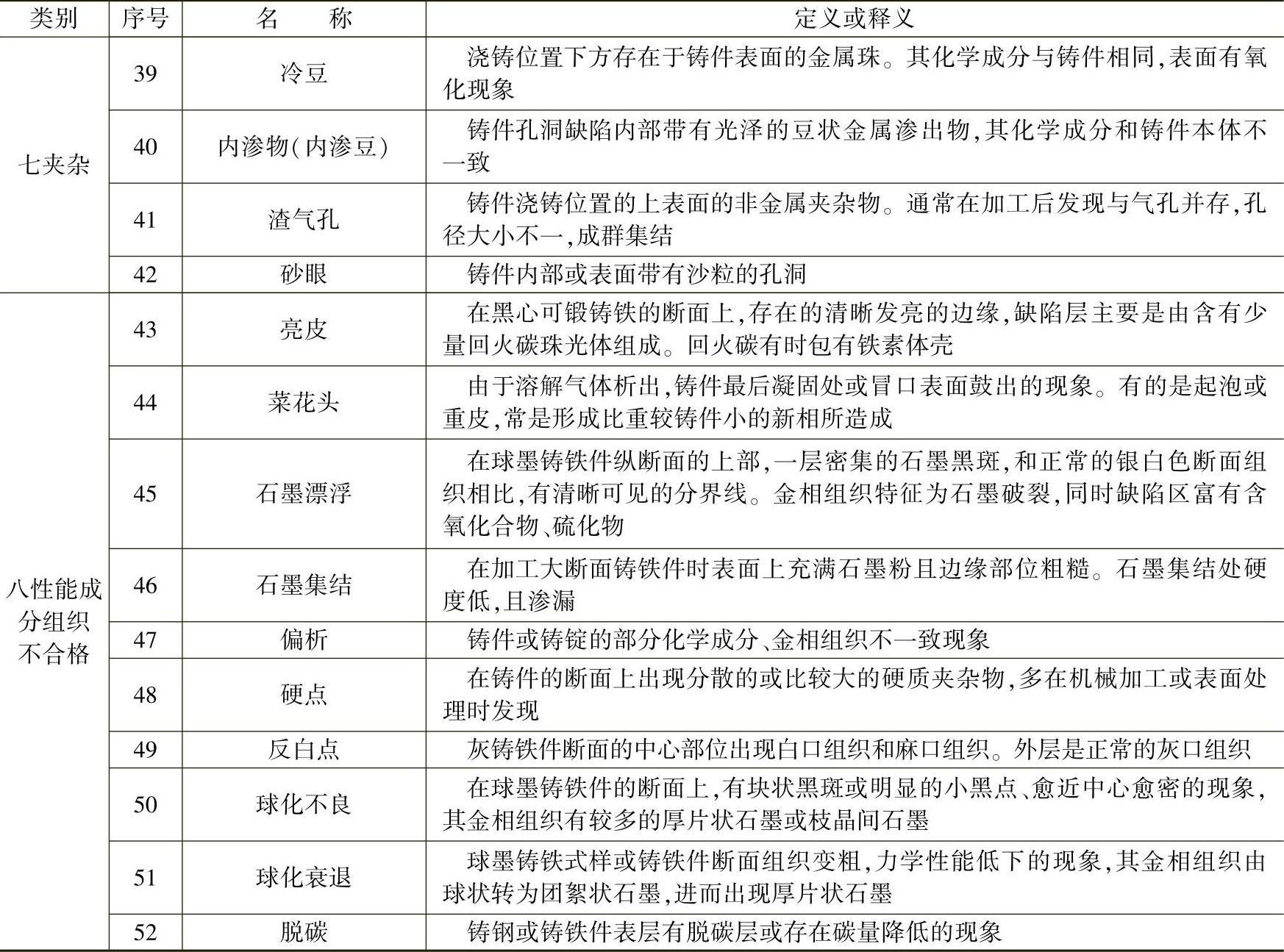

铸件质量缺陷分类见表7-82。
表7-82 铸件质量缺陷分类
（续）
（续）
