1.应用范围

带传动为同步齿形带或复合三角带(多楔带)的带齿与带轮轮齿间的无滑动啮合传动。在转速较高、变速范围不大的低转矩小型数控机床上,主轴电动机通过带传动驱动主轴(见图4-17)。此传动方式省略了齿轮变速机构,避免了振动和噪声,简化了主传动系统,提高了传动链的可靠性

2.同步齿形带传动及故障

同步齿形带简称同步带,带的工作面及带轮外圆上均制成齿形。工作时,通过带轮与轮齿相嵌合,使主、从带轮作无相对滑动的同步啮合传动(见图4-18、图4-19)。为保持同步带的节距不变,常采用承载后无弹性伸长的材料作为同步带的强力层,其规格以相邻两齿的节距表示(与齿轮模数相似)。

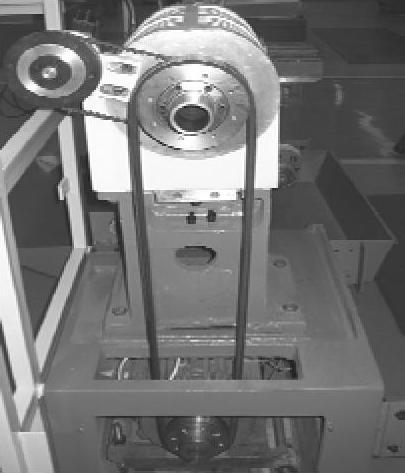

图4-17 经一级降速的带传动

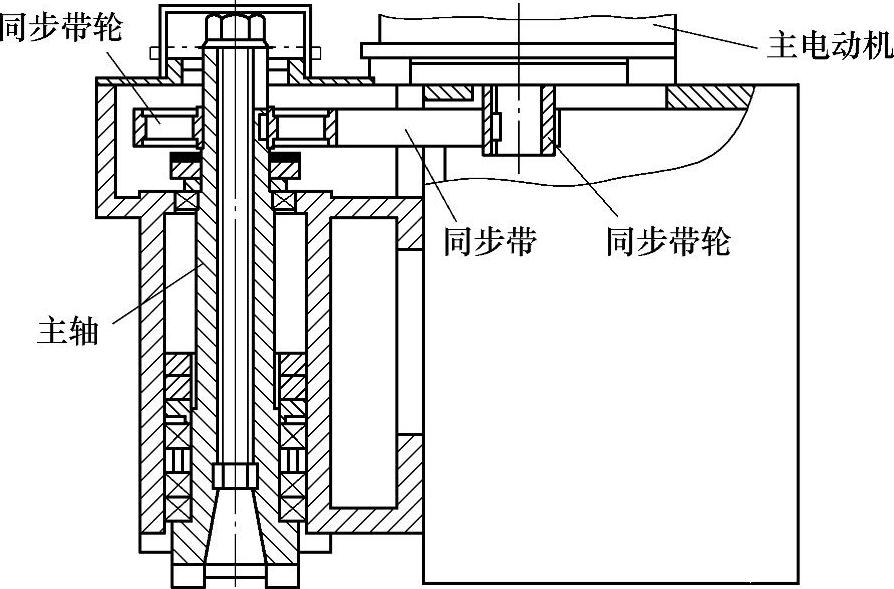

图4-18 加工中心的同步带传动主轴组件

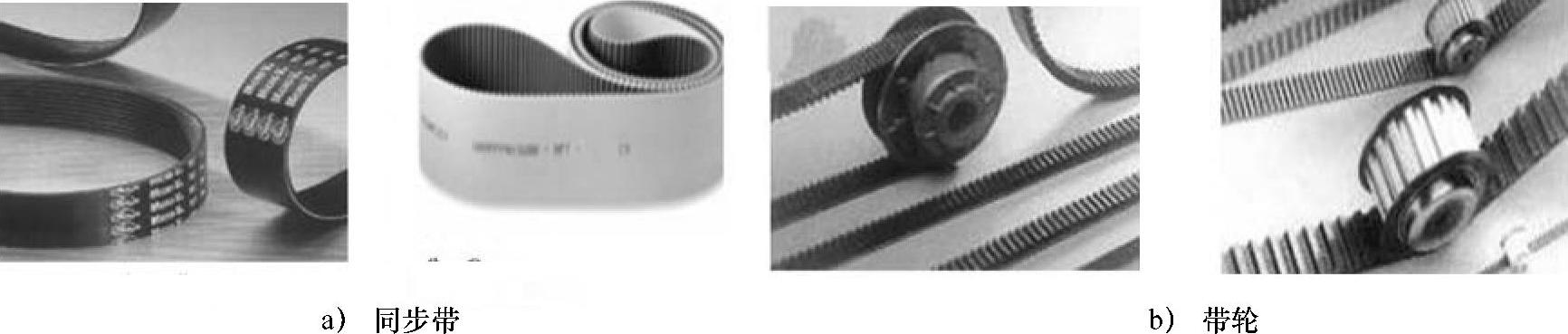

图4-19 常用的同步带与带轮

(1)同步带的类型根据齿形的不同,同步带的常见类型有两种:

1)梯形齿同步带(见图4-20a):多用在转速不高的小功率动力传动中。

2)圆弧齿同步带(见图4-20b):多用在主轴功率3~10kW的加工中心上,节距有5mm和8mm两种规格。

(2)同步带及带轮损伤原因及对策

1)同步带断裂(原因及纠正措施见表4-2)。

2)同步带带边过度磨损(原因及纠正措施见表4-3)。

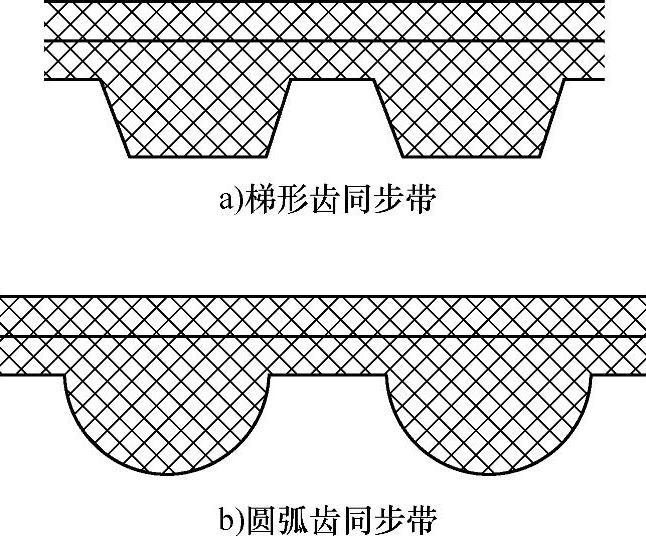

图4-20 同步带的常见类型

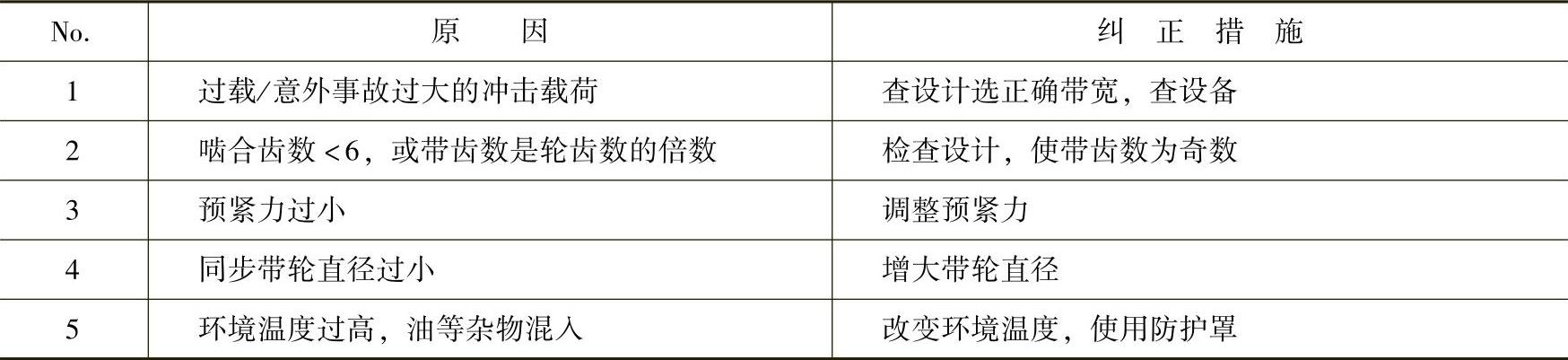

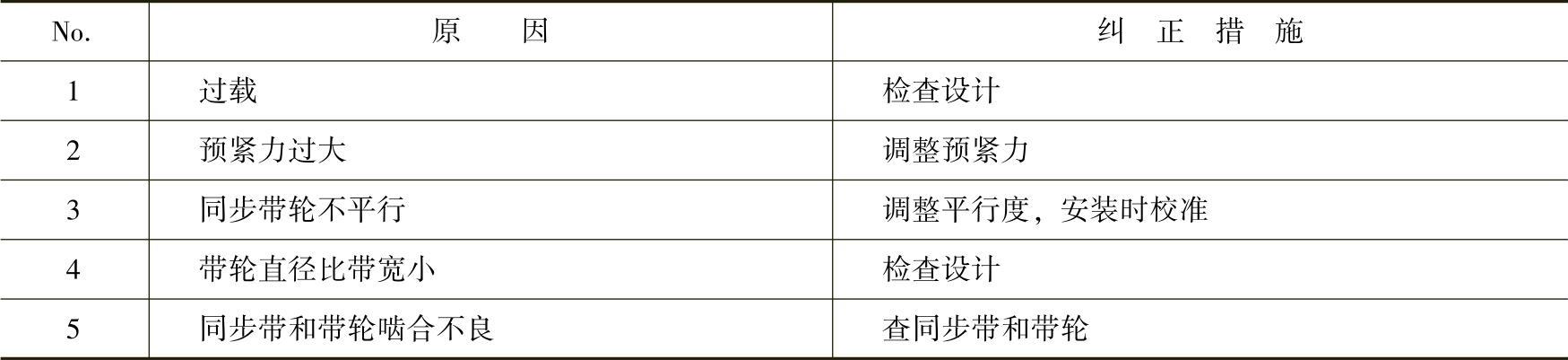

表4-2 同步带断裂的原因及纠正措施

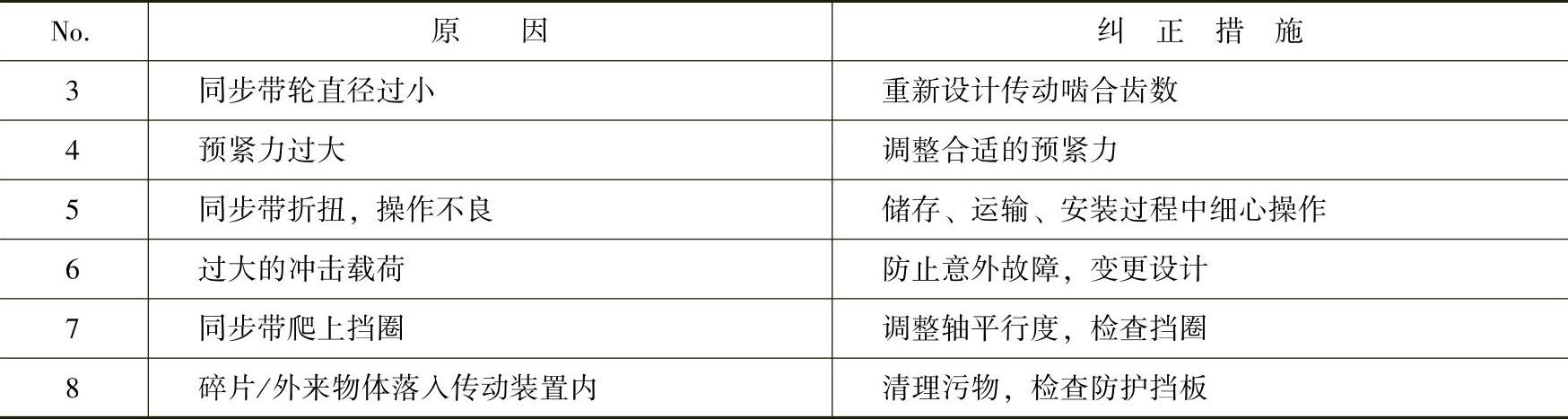

(续)

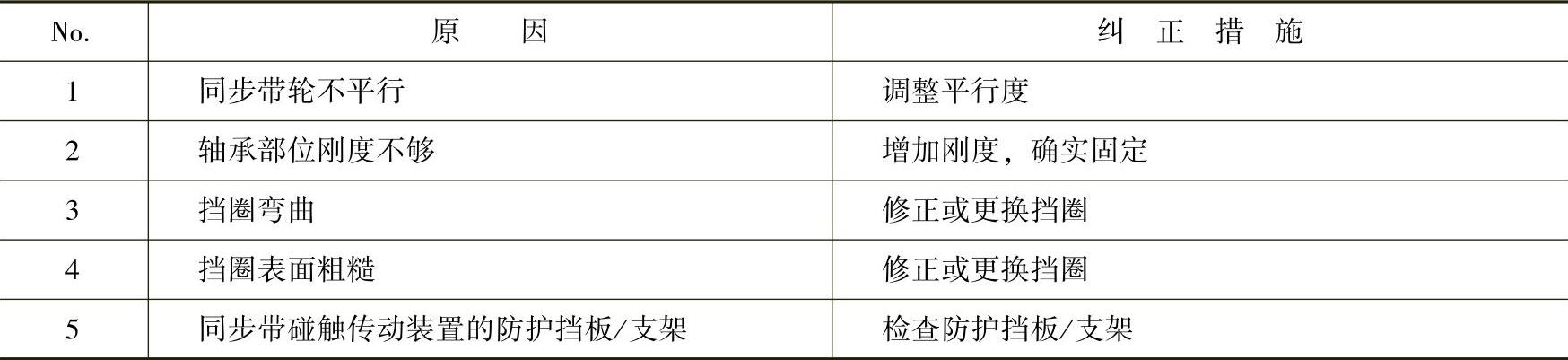

表4-3 同步带带边过度磨损的原因及纠正措施


3)同步带带齿过度磨损(原因及纠正措施见表4-4)。

表4-4 同步带带齿过度磨损的原因及纠正措施


4)带齿剪断(原因及纠正措施见表4-5)。

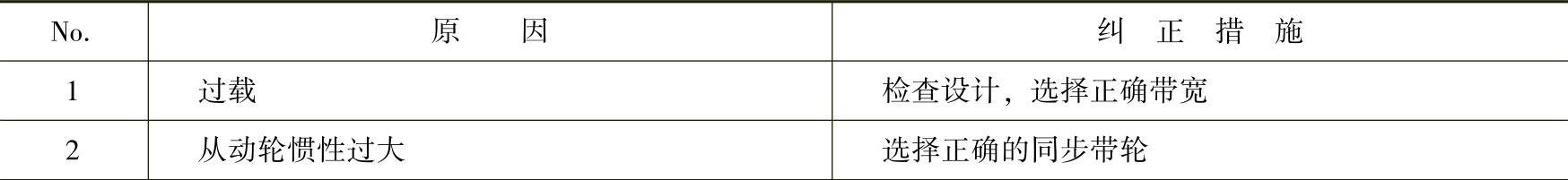

表4-5 带齿剪断的原因及纠正措施


5)同步带纵裂(原因及纠正措施见表4-6)。

6)同步带伸长(原因及纠正措施见表4-7)。

7)带背面裂纹或带变软(原因及纠正措施见表4-8)。

8)运行噪声过大(原因及纠正措施见表4-9)。

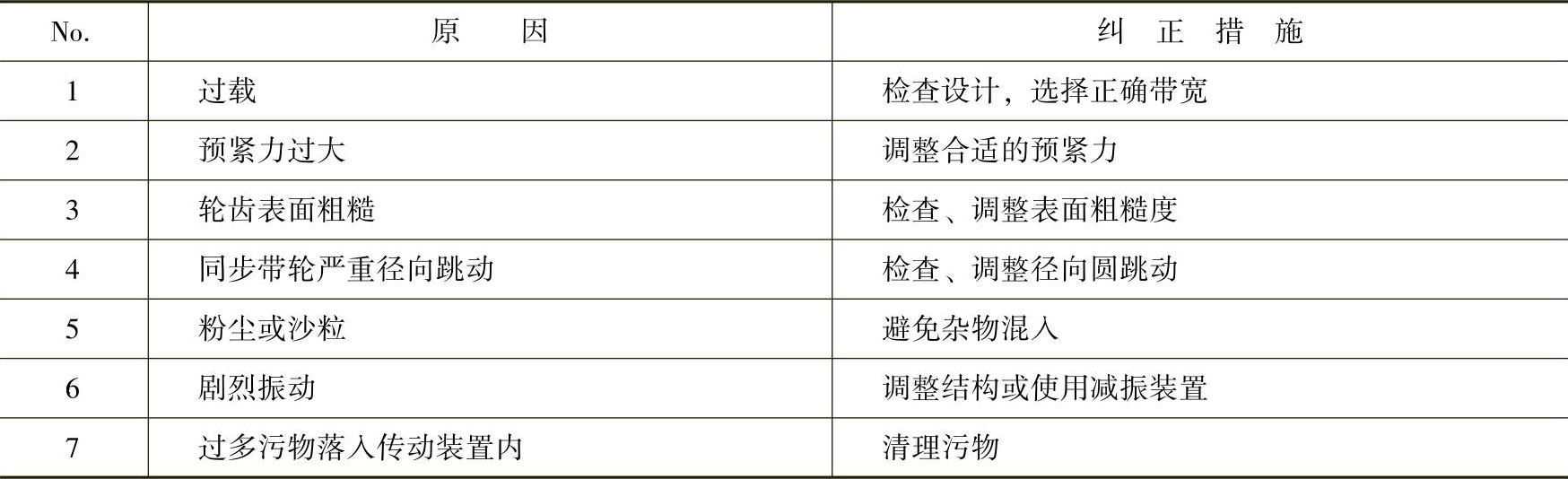

表4-6 同步带纵裂的原因及纠正措施

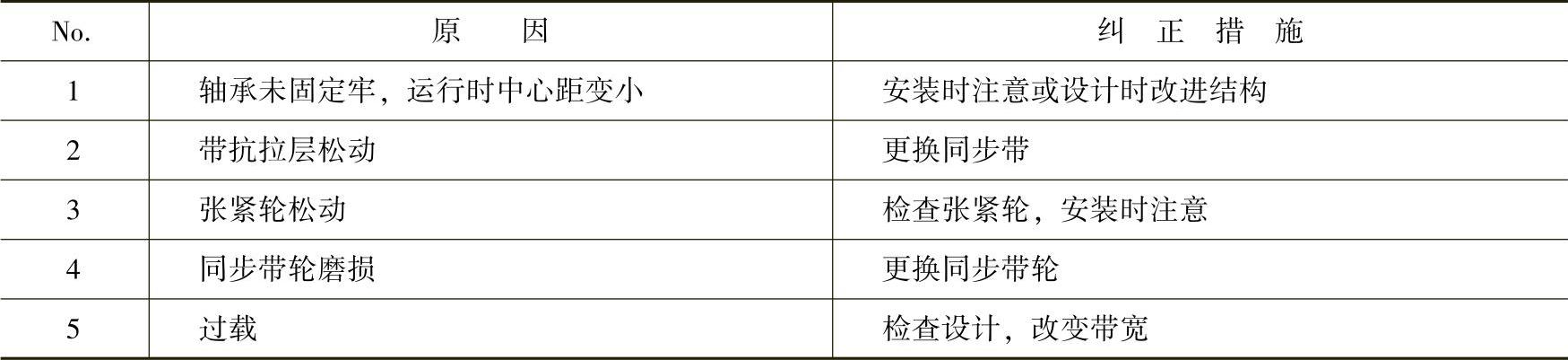

表4-7 同步带伸长的原因及纠正措施

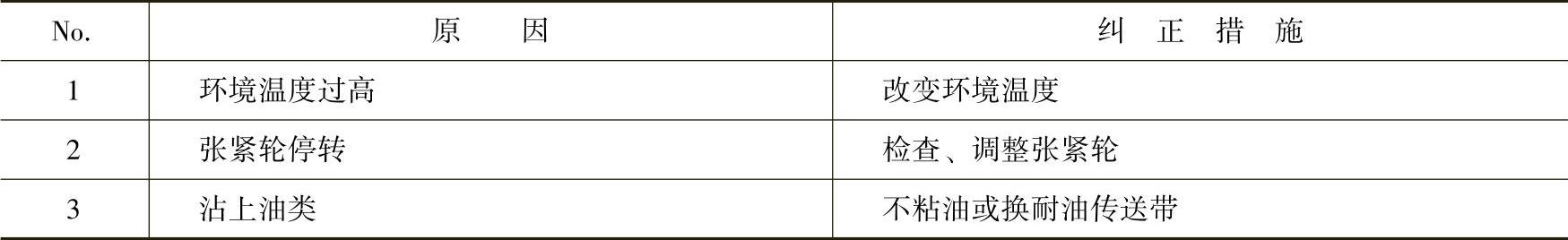

表4-8 带背面裂纹或带变软的原因及纠正措施


表4-9 运行噪声过大的原因及纠正措施


9)带轮齿磨损(原因及纠正措施见表4-10)。

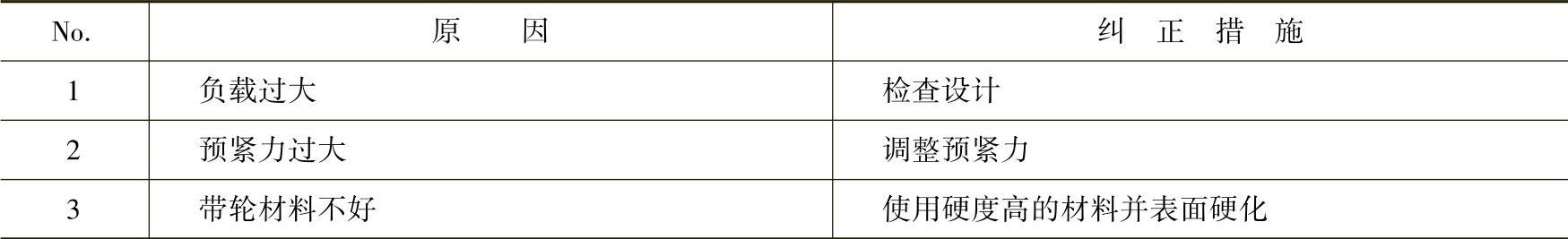

表4-10 带轮齿磨损的原因及纠正措施
