测量电路：应变传感器的桥式测量方法
【摘要】：电阻应变式传感器测量的应变一般较小，输出电阻的变化也较小，一般为5×10－4～10－1 Ω，要把这样微小的电阻变化测量出来，通常采用桥式测量电路。4个桥臂均为纯电阻时，用直流电桥测量精确度高；若有桥臂为阻抗时，必须用交流电桥。此时全桥差动电路不仅没有非线性误差，而且电压灵敏度为单臂工作时的4倍，同时仍具有温度补偿作用。
电阻应变式传感器测量的应变一般较小，输出电阻的变化也较小，一般为5×10－4～10－1 Ω，要把这样微小的电阻变化测量出来，通常采用桥式测量电路。根据电源的不同，电桥分为直流电桥和交流电桥。4个桥臂均为纯电阻时，用直流电桥测量精确度高；若有桥臂为阻抗时，必须用交流电桥。下面以直流电桥为例进行分析。
1.直流电桥平衡条件
如图2-6所示，对于直流电桥来说，其输出电压为
由式（2-6）可知，若
则输出电压必为零，此时电桥处于平衡状态，称为平衡电桥。电桥平衡条件：相对两臂电阻的乘积应相等。
2.电压灵敏度
图2-6 直流电桥
图2-7（a）为直流单臂电桥测量电路，图中E为电源电压，R1为电阻应变片，由应变而产生的相应电阻变化为ΔR1，R2、R3、R4为电桥固定电阻，Uo为电桥输出电压。初始条件下，电桥平衡，Uo＝0。

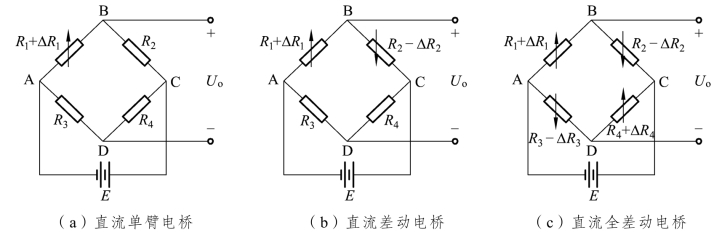

图2-7 直流电桥测量电路
当应变片产生应变εx时，应变片电阻值变化为ΔR1＝KR1εx，电桥不平衡，其输出电压为
设桥臂比n＝R2/R1，由于ΔR1≪R1，分母中ΔR1/R1可忽略，并考虑到平衡条件R2/R1＝R4/R3，则式（2-8）可写为
电桥电压灵敏度可以定义为
(https://www.chuimin.cn)
可看出，电桥电压灵敏度正比于电桥供电电压，供电电压越高，电桥电压灵敏度越高，但供电电压的提高受到应变片允许功耗的限制，所以要合理选择。电桥电压灵敏度是桥臂电阻比值n的函数，恰当地选择桥臂比n的值，保证电桥具有较高的电压灵敏度。应变片电阻变化一般很小，电桥相应输出电压也很小，需加放大器进行放大。由于放大器的输入阻抗比桥路输出阻抗高很多，所以一般将电桥视为开路，即电桥输出电压与其负载有关。
1）单臂电桥
当E值确定后，由dKU/dn求KU的最大值，由

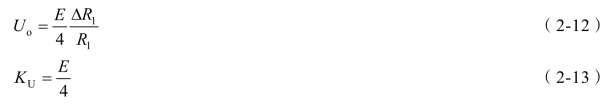

得n＝1时，KU为最大值。这就是说，在电桥电压确定后，当R1＝R2＝R3＝R4时，电桥电压灵敏度最高，此时有
由上可知，当电源电压E和电阻相对变化量/RRΔ一定时，电桥的输出电压及其灵敏度也是定值，且与各桥臂电阻阻值大小无关。
如图2-7（a）所示，当只有一个桥臂粘贴有应变片时，因受力而产生1RΔ时，输出电压与灵敏度分别为式（2-12）与式（2-13）。
2）半桥双臂
在试件上安装两个工作应变片时，一个受拉，一个受压，它们的阻值变化大小相等、方向相反，接入电桥相邻桥臂，称为半桥双臂差动电路，如图2-7（b）所示。该电桥输出电压为
若R1＝R2＝R3＝R4，ΔR1=ΔR2，则得
由式（2-15）可知，Uo与ΔR1/R1呈线性关系，差动电路无非线性误差，而且电桥电压灵敏度KU＝E/2，是单臂工作时的两倍，同时还具有温度补偿作用。
3）全桥
若将电桥四臂接入四片应变片，如图2-9（c）所示，即两个受拉，两个受压，将两个应变符号相同的应变片接入相对桥臂上，构成全桥差动电路。设ΔR1＝ΔR2＝ΔR3＝ΔR4，且R1＝R2＝R3＝R4，则
此时全桥差动电路不仅没有非线性误差，而且电压灵敏度为单臂工作时的4倍，同时仍具有温度补偿作用。
