传感检测系统的基本组成及框图示例

2023-06-22 理论教育版权反馈

【摘要】：如图1-2所示为传感检测系统的组成框图。虚框内为传统的检测系统或检测装置的基本组成，主要由传感器、测量电路、仪器显示等组成。

如图1-2所示为传感检测系统的组成框图。虚框内为传统的检测系统或检测装置的基本组成，主要由传感器、测量电路、仪器显示等组成。现代检测技术可以通过数据采集与接口技术将测量电路输出量输入给计算机，通过计算机的分析处理将结果反馈给控制单元实现自动控制，或是通过通信网实现结果共享、远程监测与控制、接入“物联网”等。

pagenumber_ebook=9,pagenumber_book=3

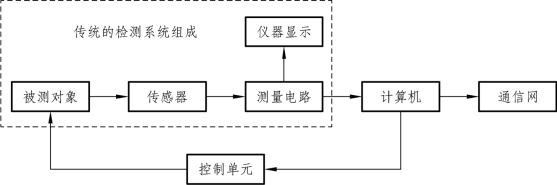

图1-2　传感检测系统的组成框图

1.被测对象

被测对象输出的可以直接是被测量，也可以是由被测对象的动作间接产生的被测量。被测量可以是物理量、化学量、生物量等，但大多为非电量。

2.传感器

传感器是一种能够感受被测量，并按一定的精度将被测量转换为与之有确定关系、便于处理的另一种测量量的装置。由于被测量大多为非电量，而传感器输出的大多为电量，也可以狭义地讲：传感器是完成将非电量转换为电量的装置。

3.测量电路

测量电路的作用是将传感器的输出信号进行变换，使输出信号转变为满足后一级电路（显示电路、仪器仪表、采集系统等）要求的信号。也可以简单地说，就是将传感器输出的信号转换为后一级电路可以识别的信号。

4.仪器显示

仪器显示包含仪器仪表与显示面板两种类型，有些是将测量结果通过显示器反映出来并由面板控制按钮进行控制操作，也有些是将一些特殊的测量量通过专用的仪器仪表进行测量显示。

5.仪器接口

仪器接口包括数据采集、A/D与D/A转换、人机接口、数据通信接口等，它将检测系统输出的信号送入计算机系统，从而实现自动检测与控制、远程监测与控制等。
