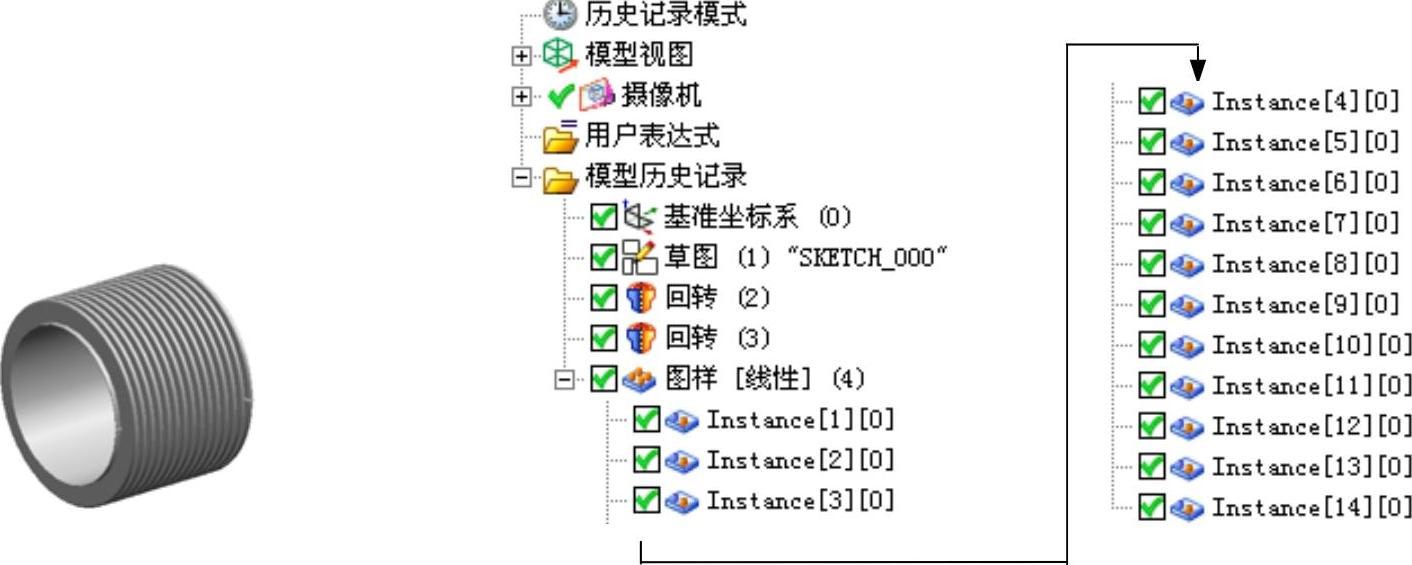

零件实体模型及相应的模型树如图17.7.1所示。

图17.7.1 零件模型及模型树

Step1.新建模型文件。选择下拉菜单命令（或单击按钮），系统弹出“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名称rack_top_02，单击按钮，进入建模环境。

Step2.添加图17.7.2所示的草图1。选择下拉菜单命令，系统弹出“创建草图”对话框；选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.7.2所示的草图1；单击按钮，退出草图环境。

Step3.添加图17.7.3所示的零件特征——旋转1。选择命令（或单击按钮），系统弹出“旋转”对话框；在绘图区选取图17.7.2所示的草图1，在绘图区中选取Y基准轴为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值360；在区域的下拉列表中选取选项，在文本框中输入值0，在文本框中输入值0.1；单击按钮，完成旋转特征1的添加。

Step4.添加图17.7.4所示的零件特征——旋转2。选择命令（或单击按钮），系统弹出“旋转”对话框；单击区域中的按钮，系统弹出“创建草图”对话框；在绘图区选取XY基准平面为草图平面，单击按钮，进入草图环境，绘制图17.7.5所示的截面草图；在绘图区中选取Y基准轴为旋转轴；在“旋转”对话框区域的下拉列表中选择选项，并在文本框中输入值0；在下拉列表中选择选项，并在文本框中输入值360；在区域中选择选项，采用系统默认的求和对象；单击按钮，完成旋转特征2的添加。

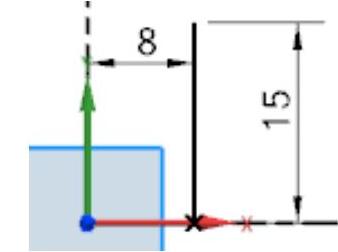

图17.7.2 草图1

图17.7.3 旋转特征1

图17.7.4 旋转特征2

Step5.添加图17.7.6所示的零件特征——阵列。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框；在绘图区选取图17.7.4所示的旋转特征2为要形成阵列的特征；在“阵列特征”对话框区域的下拉列表中选择选项；在下拉列表中选择选项；在下拉列表中选择选项，在文本框中输入值15，在文本框中输入值-1；单击“阵列特征”对话框中的按钮，完成阵列特征的添加。

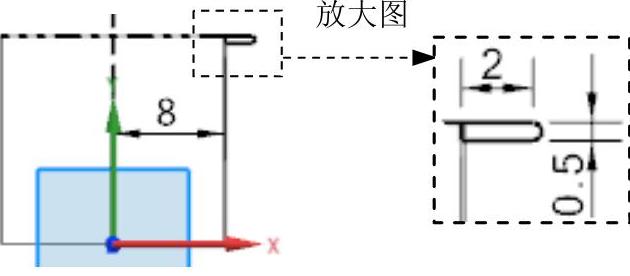

图17.7.5 截面草图

图17.7.6 阵列特征

Step6.保存零件模型。选择下拉菜单命令，即可保存零件模型。
