在液晶电视机中，整机电路完全集中在一块主印制电路板中，且整机的所有小信号处理功能均包含在主芯片集成电路中，因此，在进行单元电路分析时就应首先弄清楚主芯片集成电路的引脚功能，然后再理顺各单元电路。

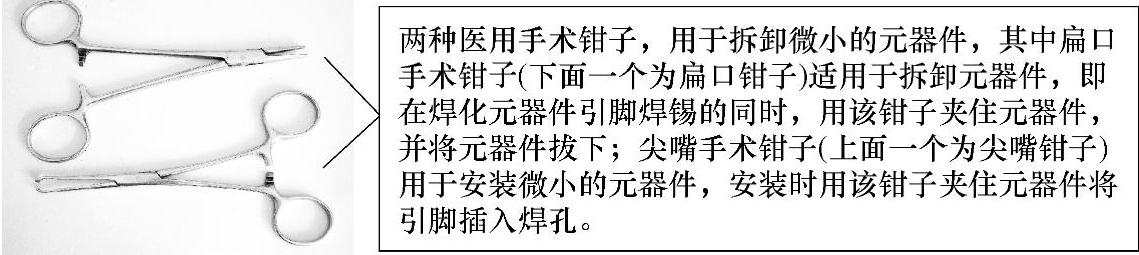

图1-29 医用手术钳子实物图

图1-30 医用夹实物图

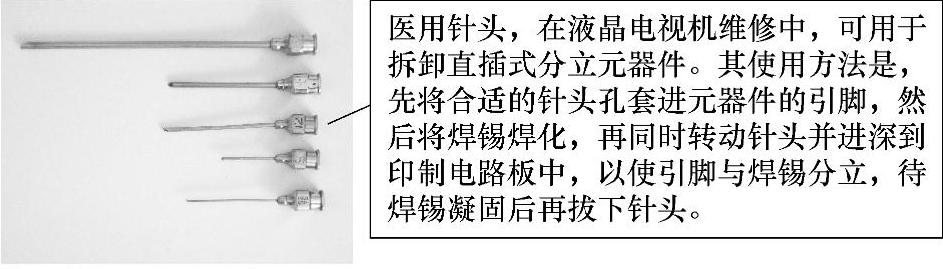

图1-31 医用针头实物图

图1-32 自制针式表笔笔针实物图

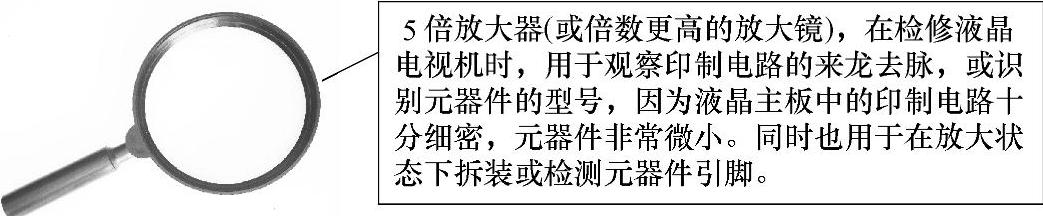

图1-33 5倍放大镜实物图

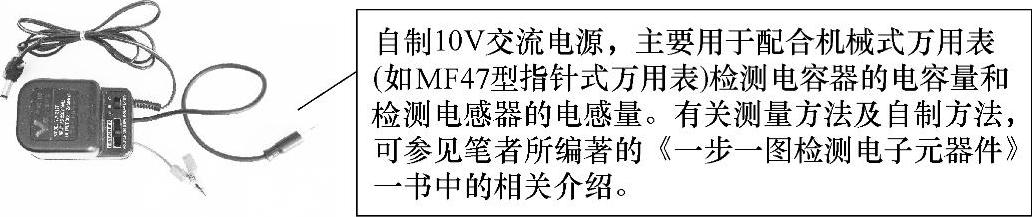

图1-34 自制10V交流电源实物图

1.单元电路的划分法

单元电路的划分法，首先是根据原理图弄清楚主芯片集成电路各引脚的功能作用，然后再在实物中划分出单元电路，以便维修检查时能够准确找到相关电路的元器件。如飞利浦32PFL3403/93型液晶电视机中的主芯片集成电路为MST98981CLD-LF，其电路原理图如图1-35（见书后插页）所示，其基本单元组成如图1-36所示，在实物中的单元电路划分如图1-37所示。

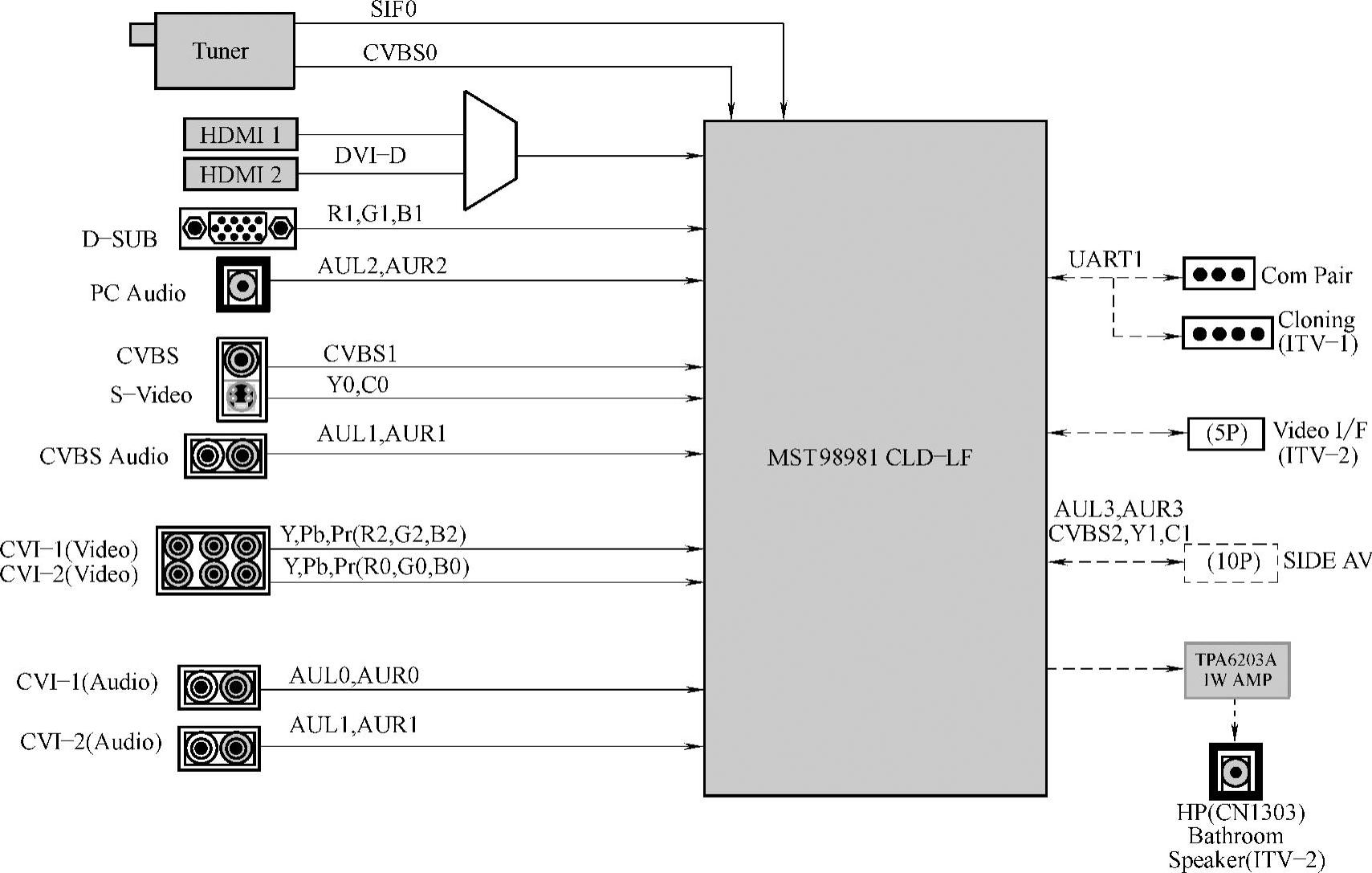

图1-36 MST98981CLD-LF主芯片外部基本单元组成示意图(https://www.chuimin.cn)

2.单元电路解读

在液晶彩色电视机中，单元电路一般都是以独立的集成电路和少量的外围贴片式元器件及印制电路等组成的。故解读单元电路时，就应首先弄懂弄清每个集成电路的引脚功能及各引脚的外接线路。如在图1-37中，U1503（P13HDMI 1212-ABE 0805XG）是一种HDMI信号处理电路，它与周围的附属元器件等组成高清晰多媒体信号接收单元电路，其电路原理的解读方法就主要是依据U1503引脚功能及外围线路和元器件，其电路原理图如图1-38所示。又如在图1-37中，U4101（WT6702F-750）是一种具有多路A-D端口和PWM端口的微控制器，它与周围的附属元器件等组成MCU微控制系统单元电路，其电路原理的解读方法就主要是依据U4101引脚功能及外围线路和元器件，其电路原理图如图1-39所示。

总之，单元电路解读首先必须是能够通过电路原理图了解具体集成电路的功能作用。但这里因篇幅所限，就不再做过多的举例说明。

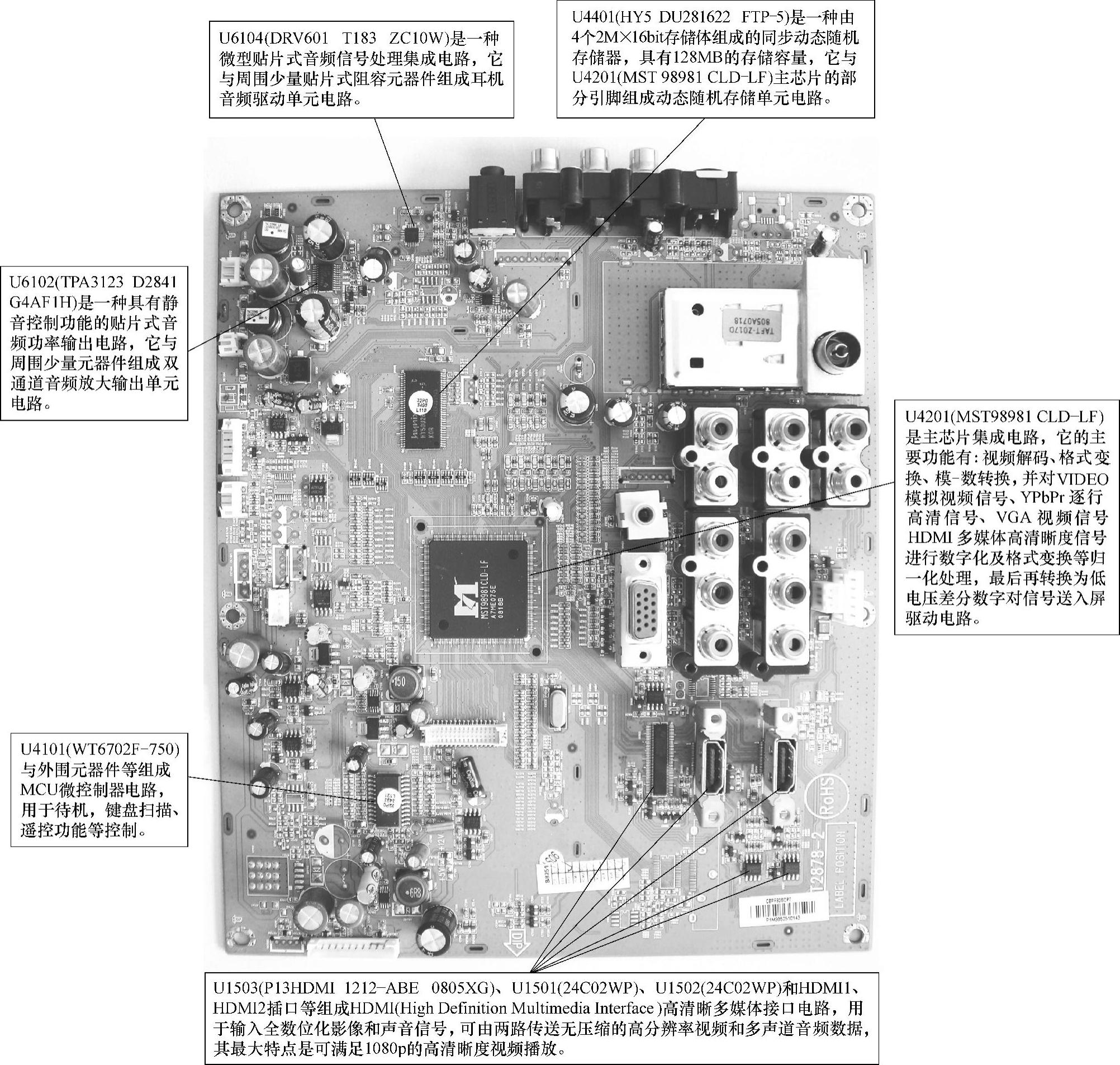

图1-37 飞利浦32PFL3403/93机型中主板单元划分实物图

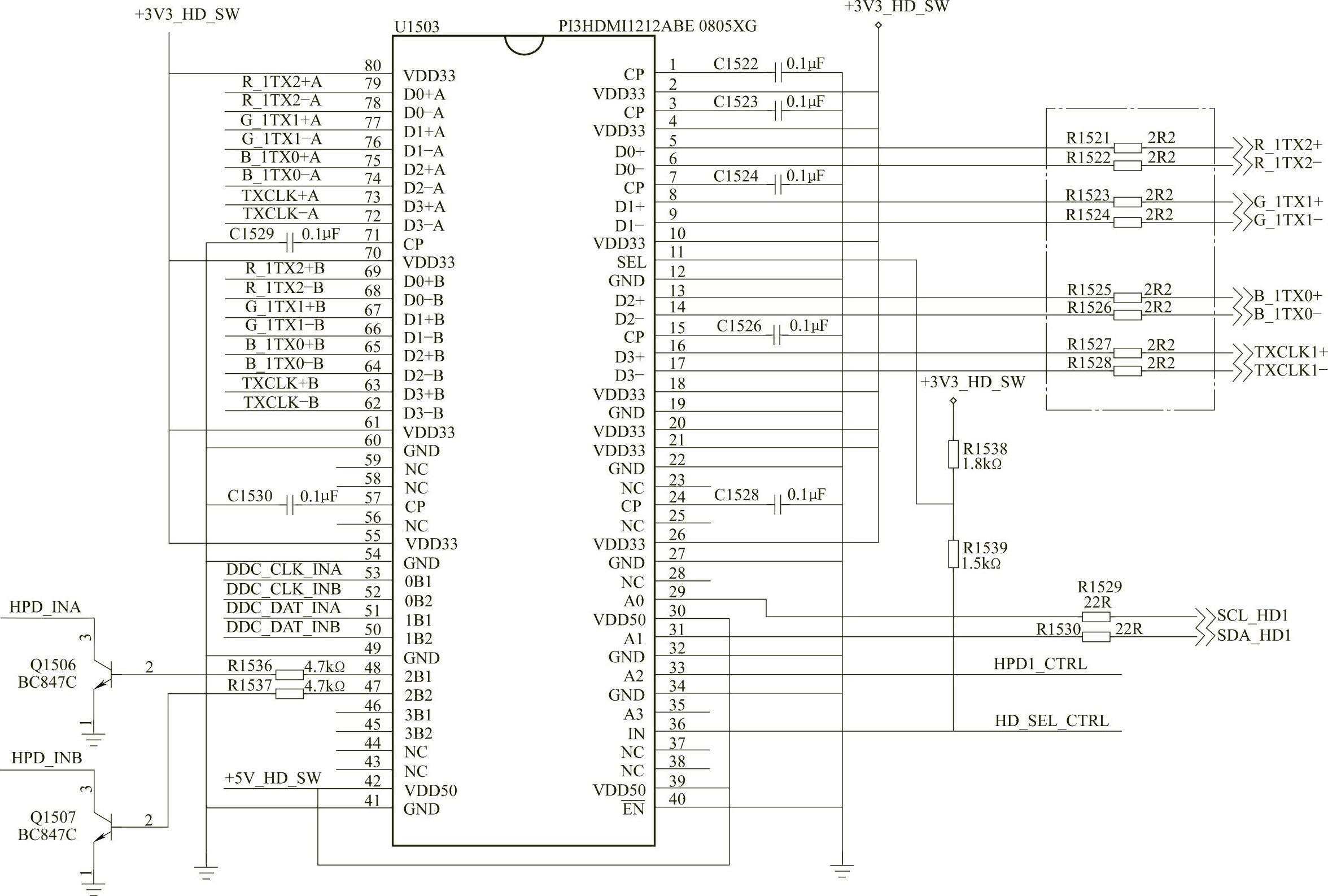

图1-38 U15O3（P13HDMI 1212ABE O8O5XG）引脚电路原理图

注：该图仅供参考。

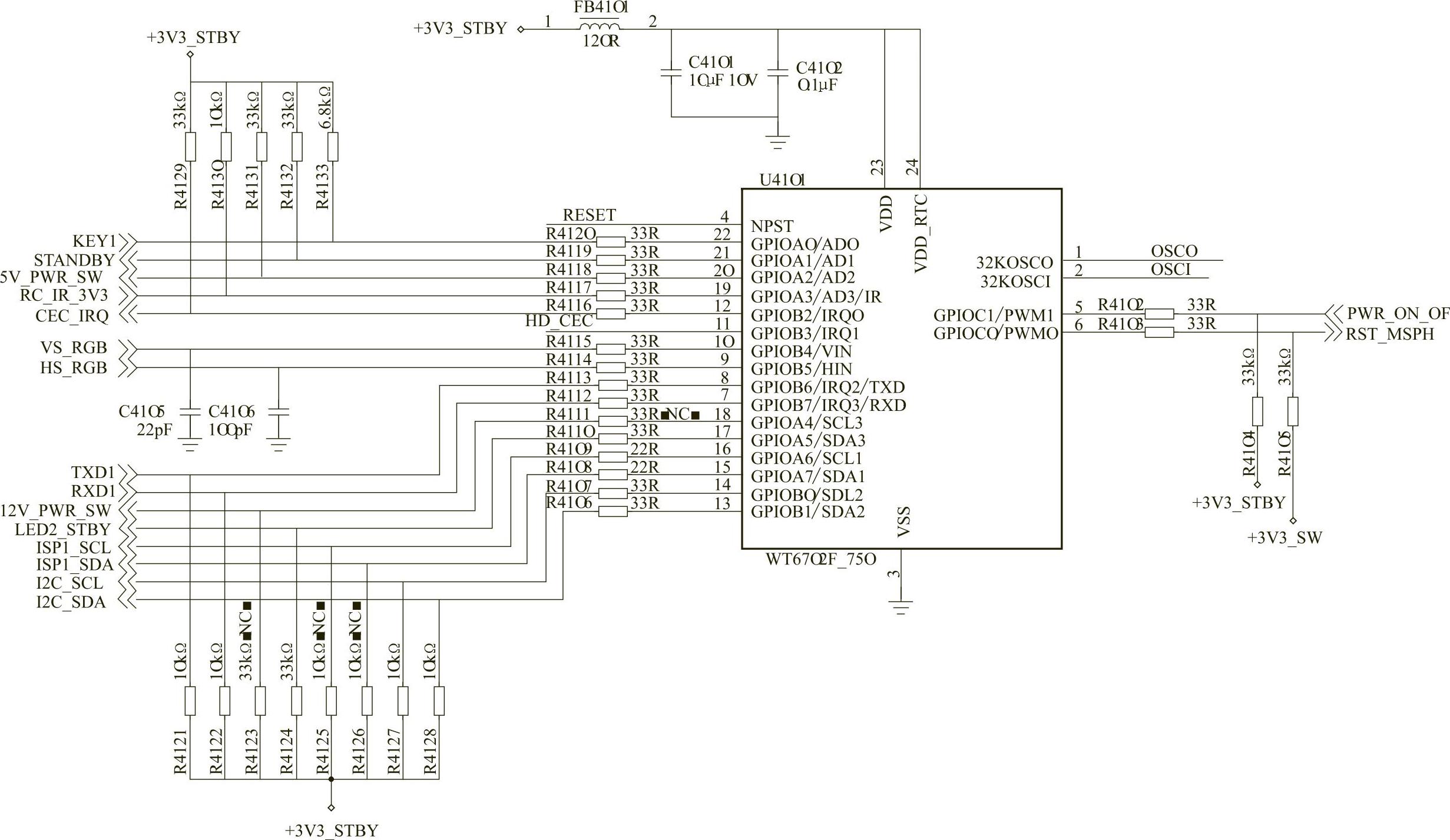

图1-39 U41O1（WT67O2F-75O）微控制系统电路原理图

注：该图仅供参考。

3.电路原理图的阅读方法

在液晶电视机的电路原理图中，电路原理图都是以某一个集成电路或某一个接插口电路为核心分散给出，因此，乍一看整机电路的原理图似乎没能连为一体。但只要认真观察，在线路的输入或输出端头都有一个数字标出，如图1-40和图1-41所示。图1-40中标出的数字“10”表示电路的第10页或第10单元，因而指示U1503（P13HDMI 1212ABE 0805XG）⑤、⑥、⑧、⑨、⑬、⑭、⑯、⑰脚输出的数字对信号是送入到第10页或第10单元电路中；而图1-41中标出的数字“7”则表示电路的第7页或第7单元，用于指示进入U4201（MST98981CLD-LF）⑨、⑩、⑫、⑬、⑮、⑯、⑱、⑲的数字对信号来自于第7页或第7单元。因此，在分散的电路中，U1503（PI3HDMI 1212ABE 0805XG）的⑰、⑯、⑭、⑬、⑨、⑧、⑥、⑤脚分别通过R1521～R1528接至U4201（MST 98981CLD-LF）的⑨、⑩、⑫、⑬、⑮、⑯、⑱、⑲脚，且输入输出符号相同。

图1-40 U1503（P13HDMI 1212ABE 0805XG）HDMI数字对信号输出线路走向图

有关更多单元电路的阅读方法与上述相同。这里因篇幅所限就不再做过多举例介绍。
