【摘要】：事实上，以上已讨论了制定电力网络等值电路的全过程。制定电力网络等值电路的方法分两大类：有名制——所有参数和变量都以有名单位，如Ω、S、kV、kA、MVA等表示；图2-10以标么制表示的电力网络等值电路标么制——所有参数和变量都以与它们同名基准值相对的标么值表示，因此都没有单位。

事实上，以上已讨论了制定电力网络等值电路的全过程。以下仅需作些整理、归纳、补充。

制定电力网络等值电路的方法分两大类：

有名制——所有参数和变量都以有名单位，如Ω、S、kV（V）、kA（A）、MVA（VA）等表示；

pagenumber_ebook=38,pagenumber_book=31

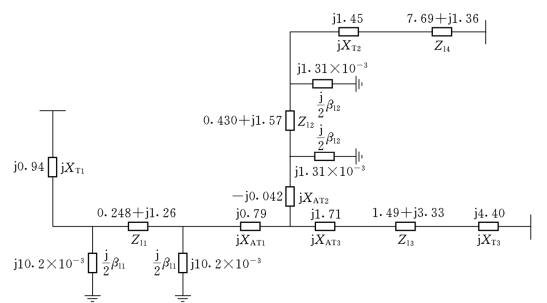

图2-10　以标么制表示的电力网络等值电路(https://www.chuimin.cn)

标么制——所有参数和变量都以与它们同名基准值相对的标么值表示，因此都没有单位。

对多电压级网络，因不同电压级间归算方向的不同，标么值又可有两种算法：其一是先将各参数和变量的有名值归算至基本级，然后在基本级折算为标么值；其二是先将各参数和变量的基准值由基本级归算至其他级，然后“就地”将相应的有名值折算为标么值。

在电力系统稳态分析中，如运用手算，往往采用有名制；如运用计算机计算，则又往往采用标么制。

此外，在制定电力网络等值电路时，有时还同时作某些简化，常见的有：线路的电导通常都被略去；变压器的电导有时以具有定值的有功功率损耗的形式出现在电路中；100km以下架空线路的电纳被略去；100～300km架空线路或变压器的电纳有时以具有定值的容性或感性无功功率损耗的形式出现在电路中。

有时，整个元件，甚至部分系统都可能不包括在等值电路中。例如，将某些发电厂的高压母线看做为可维持给定电压、输出给定功率的等值电源时，这些发电厂内部的元件就不再包括在等值电路中。
