液晶电视机核心部件：主板及其支持的格式

2025-09-29 理论教育版权反馈

【摘要】：主板是液晶电视机的核心部分，它独立安装在液晶板背面的右侧，见图1-4。主板通常是由大量较密集的贴片式元器件等组成，如图1-19所示。在众多品牌的具体机型中，主板处理输入信号的能力并不完全相同。在液晶电视机的主板中，随着系统的不断完善与升级，其支持的格式也在不断增多。

主板是液晶电视机的核心部分，它独立安装在液晶板背面的右侧，见图1-4。

1.什么是主板

主板又称液晶电视机的驱动板，它的主要任务是对各种视频和音频信号进行数字化处理，并进行数-模或模-数转换，最终将视频信号转换成统一格式的低压差分数字对视频信号去驱动液晶板，以使液晶屏显示出彩色图像。同时将数字音频信号转换成模拟音频信号去驱

图1-17 电源板分立元器件组成部分实物图

图1-18 电源板贴装元器件组成部分实物图

动双伴音功放电路，由扬声器发出声音。主板通常是由大量较密集的贴片式元器件等组成，如图1-19所示。

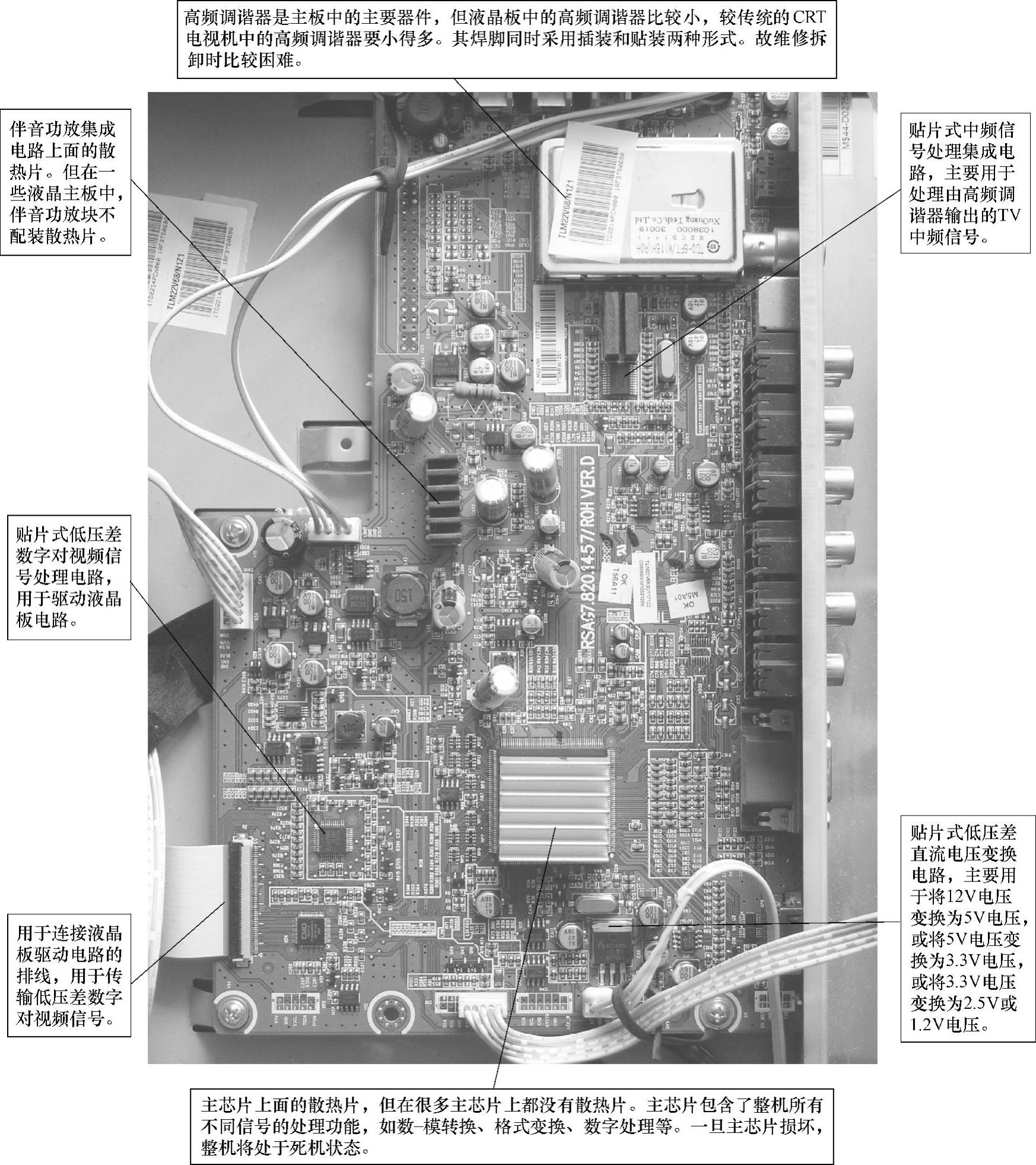

图1-19 液晶电视机中的主板元器件组装实物图

2.主板的功能作用

在液晶彩色电视机中，主板的功能很强大，它可以显示多种不同规格的输入信号，并对不同格式进行归一化数字处理。

1）可显示的输入信号。

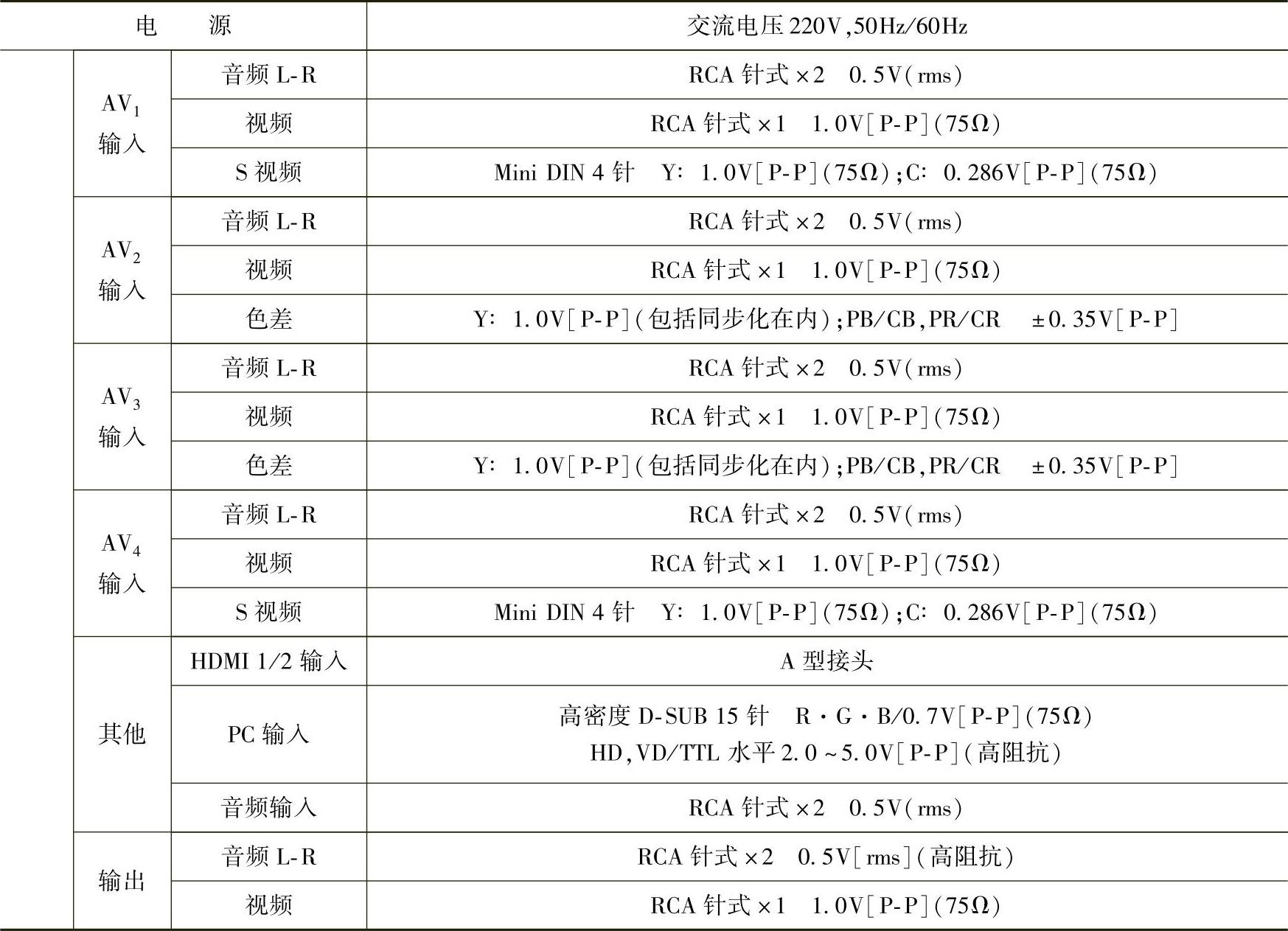

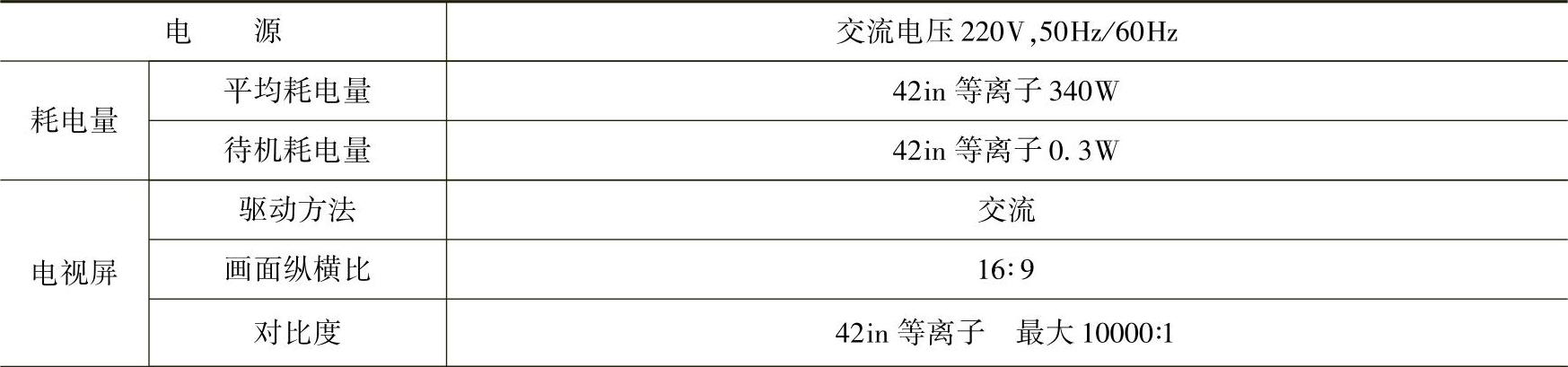

可显示的输入信号除普通的由高频头输入的模拟信号和由AV插口输入的模拟视音频信号外，还主要有YPbPr、YCbCr、HDMI及PC输入的信号。这些信号的规格、频率有很多不同。一些常见的规格频率见表1-2。能满足的一些技术规格见表1-3。在众多品牌的具体机型中，主板处理输入信号的能力并不完全相同。因此，可依实际机型来确定。(https://www.chuimin.cn)

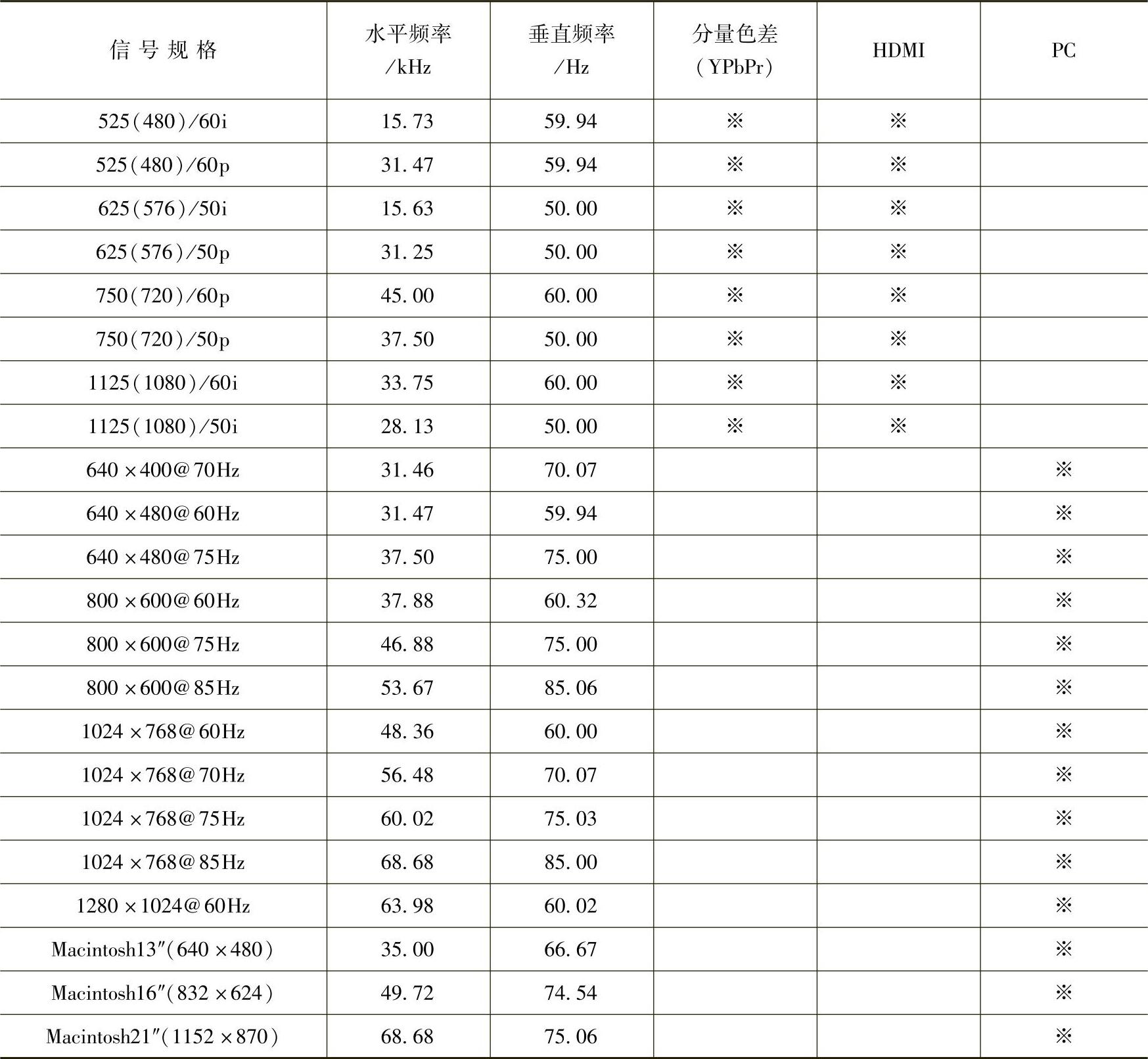

表1-2 常见分量（YPbPr、YCbCr）、HDMI及PC输入信号规格及频率
