电磁换向阀控制液压缸运动的回路

2025-09-29 历史故事版权反馈

【摘要】：图6-18所示为采用电磁换向阀1控制液压缸3运动方向的换向回路。电磁换向阀工作在左位时液压缸向下运动，液压缸下腔回油经单向节流阀2节流后回油箱；电磁换向阀工作在右位时液压缸向上运动。图6-18 采用电磁换向阀的换向回路1—电磁换向阀 2—单向节流阀 3—液压缸图6-19 采用双向变量泵使液压缸换向的回路1—双向变量泵 2、6—溢流阀 3、5—液控单向阀 4—液压缸

1）换向回路的作用是：改变执行元件的运动方向。

2）换向回路的关键元件有：换向阀、双向泵等。

3）典型的换向回路包括：阀控的换向回路、双向泵控制的换向回路等。

图6-18所示为采用电磁换向阀1控制液压缸3运动方向的换向回路。电磁换向阀工作在左位时液压缸向下运动，液压缸下腔回油经单向节流阀2节流后回油箱；电磁换向阀工作在右位时液压缸向上运动。电磁换向阀1采用二位四通、三位四通或三位五通换向阀都可以使执行元件换向。二位换向阀只能使执行元件正反两个方向运动。三位换向阀有中位，不同的滑阀中位机能可使系统获得不同的控制功能，如M型滑阀机能使执行元件停止，液压泵卸荷。五通换向阀有两个油口，执行元件正反向运动时，两回油路上设置不同的背压，可获得不同的速度。

图6-19所示为采用双向变量泵使液压缸换向的回路。图中液压缸4的活塞向右运动时，其进油流量大于排油流量，双向变量泵1吸油侧流量不足，通过液控单向阀5从补油箱补油；当双向变量泵1换向，活塞向左运动时，排油流量大于进油流量，双向变量泵1吸油侧的油液通过由进油侧压力打开的液控单向阀3排油。溢流阀2和6分别限制活塞向右和向左运动时的最高压力。液控单向阀5可用单向阀来代替。

(https://www.chuimin.cn)

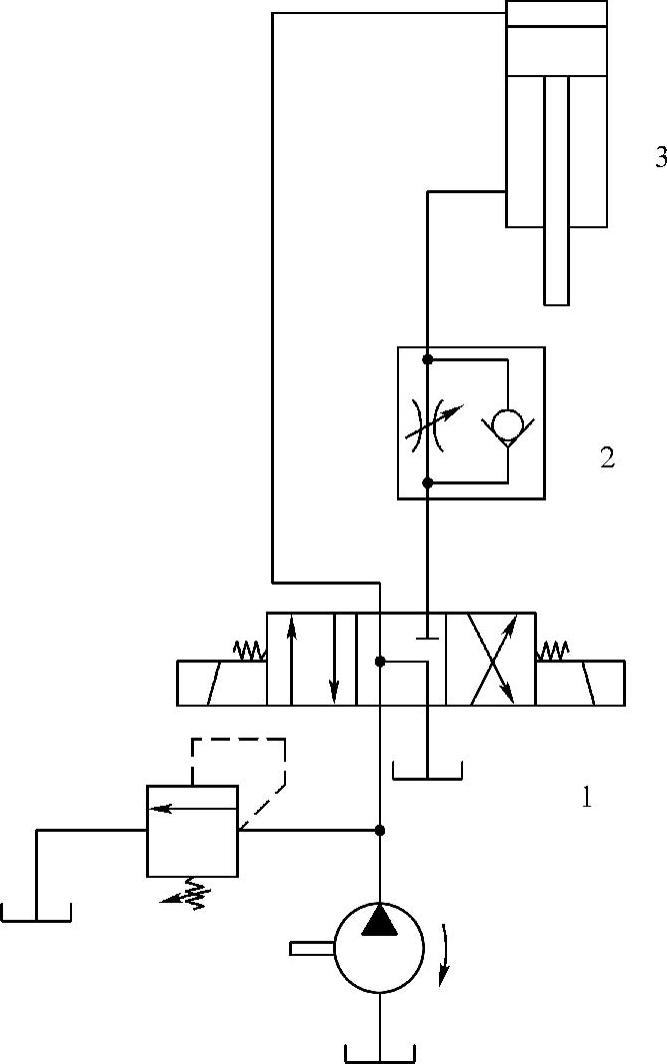

图6-18 采用电磁换向阀的换向回路

1—电磁换向阀 2—单向节流阀 3—液压缸

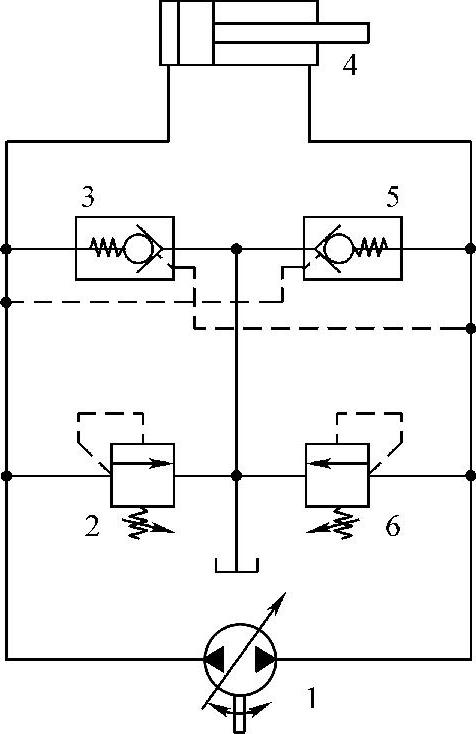

图6-19 采用双向变量泵使液压缸换向的回路

1—双向变量泵 2、6—溢流阀 3、5—液控单向阀 4—液压缸
