认识尺寸及其类型：从基础到应用
【摘要】：在机械图样中，规定尺寸单位用毫米表示，且可省略不标，采用其他单位则必须标出。通常，图样上标注的尺寸均为公称尺寸，孔、轴公称尺寸一般指直径，孔的公称尺寸用D表示，轴的公称尺寸用d表示。其中较大的一个称为上极限尺寸，分别以Dmax和dmax表示。用极限尺寸判断原则判断合格的孔或轴，其尺寸应符合以下条件。
1.尺寸
尺寸是指用特定单位表示线性尺寸值的数值。它由数字和特定单位（如mm）组成。线性尺寸值通常指两点间的距离，包括直径、长度、宽度、厚度以及中心距、圆角半径等。
在机械图样中，规定尺寸单位用毫米（mm）表示，且可省略不标，采用其他单位则必须标出。
2.公称尺寸（D，d）
公称尺寸是设计给定的尺寸。通过它应用上、下极限偏差可计算极限尺寸，如图2-2所示。它是确定偏差的起始尺寸，可以是整数，也可以是小数。公称尺寸是从零件的功能出发，通过强度、刚度等方面的计算或结构需要，并考虑工艺方面的其他要求后确定的，它一般应按GB/T2822—2005《标准尺寸》的规定选取并在图样上标注。
通常，图样上标注的尺寸均为公称尺寸，孔、轴公称尺寸一般指直径，孔的公称尺寸用D表示，轴的公称尺寸用d表示。国家标准规定，大写字母代表孔的有关代号，小写字母代表轴的有关代号。
图2-2 极限与配合示意图
3.实际尺寸（Da，da）
实际尺寸是指通过测量获得的某一孔、轴的尺寸。由于存在测量误差，所以实际尺寸并非被测值的真值。又由于存在形状误差，工件上各处的实际尺寸往往是不同的。局部实际尺寸：在实际要素的任意正截面上，两测量点之间测得的距离。
4.极限尺寸
极限尺寸是指尺寸要素允许的尺寸的两个极端。其中较大的一个称为上极限尺寸，分别以Dmax和dmax表示。较小的一个称为下极限尺寸，分别以Dmin和dmin表示。
极限尺寸是用来控制实际尺寸的，实际尺寸在两极限尺寸所确定的范围之内，则零件合格。
(https://www.chuimin.cn)

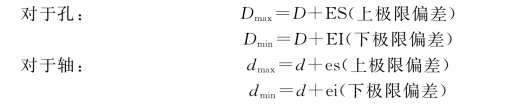

极限尺寸的计算公式如下。
5.最大实体状态（MMC）与最大实体尺寸（MMS）
最大实体状态是指在给定长度上孔、轴处处位于极限尺寸之内，并具有最大实体时的状态。在最大实体状态下的极限尺寸称为最大实体尺寸，它是孔的下极限尺寸和轴的上极限尺寸的统称。孔和轴的最大实体尺寸分别以DM和dM表示。
6.最小实体状态（LMC）与最小实体尺寸（LMS）
最小实体状态是指在给定长度上孔、轴处处位于极限尺寸之内，并具有最小实体时的状态。在最小实体状态下的极限尺寸称为最小实体尺寸，它是孔的上极限尺寸和轴的下极限尺寸的统称。孔和轴的最小实体尺寸分别以DL和dL表示。
7.作用尺寸（Df，df）

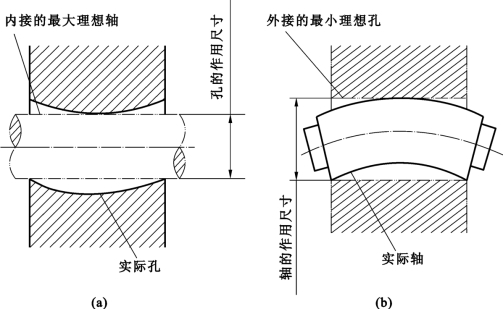

在配合面的全长上，与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸，如图2-3所示。
图2-3 孔或轴的作用尺寸
8.极限尺寸判断原则（泰勒原则）
孔或轴的作用尺寸不允许超过其最大实体尺寸，且在任何位置上的实际尺寸均不允许超过其最小实体尺寸。
用极限尺寸判断原则判断合格的孔或轴，其尺寸应符合以下条件。
